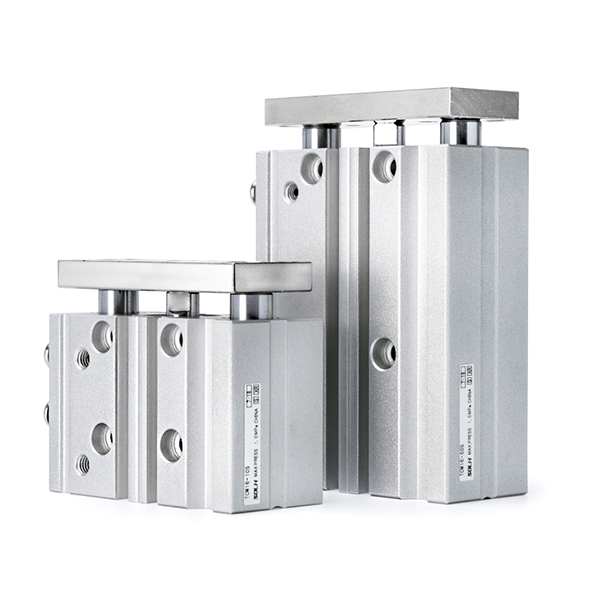

اسطوانة قضيب التوجيه ثلاثي المحاور من سلسلة TC | TCL/TCM أسطوانة هوائية عالية الصلابة مضادة للالتواء

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH TC عبارة عن أسطوانة قضيب توجيه ثلاثية المحاور عالية الأداء تتبنى قضيب توجيه مزدوج متكامل + هيكل قضيب المكبس المركزي. تتميز هذه السلسلة بصلابة عالية للغاية، وقدرة ممتازة على مقاومة الالتواء، ومقاومة قوية للحمل الجانبي ودقة تحديد المواقع بدقة، وتغطي نطاق تجويف كامل من φ6mm إلى φ100mm، بما في ذلك نموذجين أساسيين: نوع محمل كروي دقيق من TCL ونوع محمل منزلق للخدمة الشاقة TCM. يتم استخدامه على نطاق واسع لمحطات الدفع والرفع والإيقاف والترجمة الدقيقة، وهو بمثابة بديل مثالي لسلسلة SMC MGP في سيناريوهات الأتمتة القياسية.

المزايا الهيكلية الرئيسية

• هيكل ثلاثي المحاور عالي الصلابة: مزود بقضيبين توجيه فولاذيين عاليي القوة وقضيب مكبس مركزي واحد، يوفر الهيكل ثلاثي المحاور المتكامل أكثر من ضعف مقاومة الالتواء وسعة التحميل الجانبي للأسطوانات العادية. إنه يمنع بشكل فعال الانحناء والإزاحة، ويتكيف مع الحمل اللامركزي وظروف العمل ذات التأثير العرضي مع ثبات رائع.

• تكوينات المحمل المزدوج للسيناريوهات الكاملة

￮ تي سي ال (محمل كروي): احتكاك منخفض للغاية، وسكتة دماغية فائقة النعومة وتشغيل مستقر عالي التردد، مثالي للرفع الدقيق، وركوب الدراجات عالية السرعة ومتطلبات الحركة منخفضة الاحتكاك.

￮ حM (محمل منزلق): اعتماد جلبة منزلقة من سبائك النحاس، وتتميز بمقاومة ممتازة للتآكل، ومقاومة الصدمات، وتحمل الحمل الجانبي، ومناسبة تمامًا لظروف العمل ذات الأحمال الثقيلة والمتربة والفرامل.

• تصميم مدمج رفيع ومدمج: تم دمج وحدة القيادة ووحدة التوجيه بشكل كبير لتقليل مساحة التثبيت الإجمالية. تدعم مداخل الهواء المزدوجة الموجودة على الأسطح العلوية والجانبية تخطيط الأنابيب المرن، والتكيف مع اتجاهات خطوط الأنابيب المختلفة في الموقع وهياكل المعدات المدمجة.

• تكرار تحديد المواقع بدقة عالية: يتم حجز فتحات تحديد المواقع الدقيقة على القاعدة والوجه الخلفي ولوحة التثبيت لضمان دقة تحديد المواقع المتكررة للغاية. تدعم أخاديد المفاتيح المغناطيسية ذات الجوانب الأربعة تركيب المفاتيح متعددة الاتجاهات، مما يحقق اكتشافًا مرنًا وشاملاً لموضع الضربة.

• التكوين المتميز القياسي: حلقة مغناطيسية مدمجة (مغناطيس S قياسي)، ومخازن مطاطية مزدوجة الأطراف، وتصميم خالٍ من الزيوت ولا يحتاج إلى صيانة، ومتوافق مع معايير تشغيل ورشة العمل النظيفة. تصميم مزدوج الفعل مع شوط قياسي يتراوح من 5 مم إلى 500 مم يغطي جميع ضربات القيادة الآلية التقليدية تقريبًا.

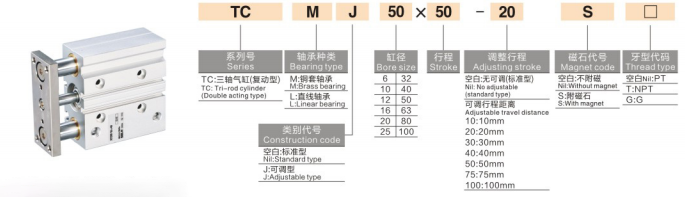

قواعد تسمية النماذج الكاملة

أمثلة على النماذج: TCM20-50S | TCL16-30J-20S-ت

أمثلة مرجعية للطلب القياسي

• حM25-75S: تجويف 25 مم، شوط 75 مم، نوع محمل منزلق مع مغناطيس مدمج

• حL20-50J-20S: تجويف 20 مم، شوط قياسي 50 مم، شوط قابل للتعديل 20 مم، نوع دقيق لمحمل كروي مع مغناطيس

• حM32-100S-T: تجويف 32 مم، شوط 100 مم، نوع محمل منزلق مع مقاومة درجات الحرارة العالية

المعايير الفنية الأساسية القياسية

(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، ضغط مقنن 0.5 ميجا باسكال)

1. معلمات الأداء العامة

• وضع التشغيل: الحركة الترددية ذات المفعول المزدوج

• نطاق ضغط العمل: 0.1 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

• درجة الحرارة المحيطة: -20°C~70°C (بيئة تقليدية خالية من الجليد)؛ -20 درجة مئوية ~ 120 درجة مئوية (-T نسخة درجة الحرارة العالية)

• سرعة تشغيل المكبس: 50 ~ 500 مم / ثانية (φ6 ~ 63 تجويف صغير ومتوسط) ؛ 50~400 مم/ثانية (φ80/100 تجويف كبير)

• وضع المخزن المؤقت: عازلة مطاطية قياسية مزدوجة الأطراف؛ عازل وسادة هوائية اختياري للسيناريوهات عالية التأثير

• وضع التشحيم: تشغيل بدون صيانة بدون زيت، مناسب للبيئات الصناعية النظيفة

2. بيانات الدفع النظرية (@0.5MPa، الوحدة: N)

3. بيانات وزن المنتج (الشوط 50 مم، الوحدة: كجم)

مقارنة الاختيار الأساسي بين TCL وTCM

طرق التركيب وسيناريوهات التطبيق النموذجية

1. تصميم مرن متعدد التركيب

• تركيب الجسم المباشر: فتحات لولبية محفوظة في الجوانب السفلية والجانبية والنهاية للتثبيت المباشر دون الحاجة إلى أقواس إضافية، مما يتيح التجميع والتفكيك السريع للتركيب في الموقع.

• الملحقات الإضافية الاختيارية: تتوفر ملحقات تركيب الحافة (F) وقوس القدم (L)، مما يدعم التخطيط الأفقي والرأسي المرن للتكيف مع التصميمات الهيكلية المتنوعة للمعدات.

2. التطبيقات الصناعية الأساسية

• أتمتة خط الناقل: إيقاف قطع العمل، رفع المواد ووضع البليت؛ تضمن مقاومة الصدمات القوية والأداء المضاد للإزاحة النقل المستقر والحد من التشغيل.

• 3C المعالجة الدقيقة الإلكترونية: التعامل مع ثنائي الفينيل متعدد الكلور، وتحديد موضع العقص الطرفي وترجمة قطع العمل الخفيفة؛ تضمن الدقة العالية المضادة للدوران التجميع والمعالجة بدقة بدون انحراف.

• ماكينات التعبئة والتغليف: قيادة حاجز المواد، وتبديل بوابة الصومعة، ودفع المواد لمسافة قصيرة؛ يتكيف الجسم المدمج بشكل مثالي مع تخطيط معدات التعبئة والتغليف المتكامل للغاية.

• الأتمتة الصناعية العامة: رفع الرقصة، وإخراج الأجزاء، وقيادة الحمل اللامركزي؛ يدمج وظائف الأسطوانة والتوجيه لتحل محل مجموعات الأسطوانات المقسمة التقليدية + قضبان التوجيه، مما يبسط هيكل المعدات ويقلل التكاليف.

مقارنة استبدال سلسلة TC مقابل SMC MGP

دليل الاختيار السريع المكون من ثلاث خطوات

1. اختيار حجم التجويف: حساب الدفع المطلوب وفقا لحمل العمل الفعلي؛ حدد حجم التجويف مع الدفع النظري ≥ الحمل الفعلي × 1.5، مع الاحتفاظ بهامش أمان بنسبة 50% لتجنب التشغيل الزائد.

2. اختيار نوع تحمل: اختر محمل كروي TCL لتحديد المواقع بدقة وسيناريوهات ركوب الدراجات السلسة عالية التردد؛ اختر محمل الشريحة TCM لظروف العمل ذات التحميل الثقيل والمتربة وعالية التأثير.

3. اختيار التكوين الوظيفي

￮ طلب تعديل دقيق للسكتة الدماغية: حدد ضربة قابلة للتعديل من النوع J (نطاق قابل للتعديل من 0 إلى 50 مم)

￮ طلب الكشف عن الموضع: حدد تكوين S المغناطيسي + مفاتيح مغناطيسية متعددة الاتجاهات (قابلة للتثبيت من أربعة جوانب)

￮ بيئة عمل ذات درجة حرارة عالية: حدد -T خيار مقاومة درجات الحرارة العالية (-20 درجة مئوية ~ 120 درجة مئوية)

ملخص جملة واحدة

      تدمج أسطوانة قضيب التوجيه ثلاثية المحاور من سلسلة SOLH TC الصلابة العالية ومقاومة الحمل الجانبي الفائق والأداء المضاد للدوران عالي الدقة، مع خيارات المحمل المزدوج والوظائف الاختيارية القابلة للتعديل والسكتة الدماغية ذات درجة الحرارة العالية، وهي بمثابة البديل المباشر الأكثر فعالية من حيث التكلفة لسلسلة SMC MGP لرفع التشغيل الآلي للمشهد الكامل وإيقاف وتحديد المواقع القيادة.
