أسطوانة منزلق قضيب مزدوج من سلسلة CX2 | أسطوانة هوائية منخفضة الضغط وعالية الدفع

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج والميزات الهيكلية الأساسية

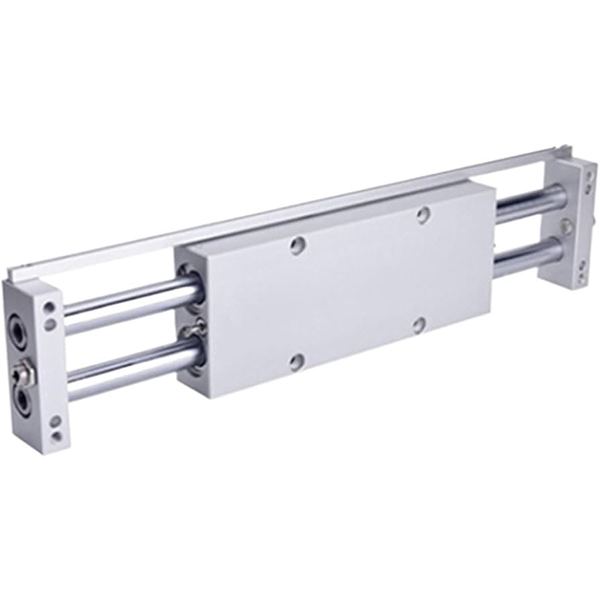

سلسلة SOLH CX2 عبارة عن أسطوانة تحمل انزلاقية مزدوجة القضيب ومكبس مزدوج تتميز بمظهر منخفض للغاية وإخراج دفع مزدوج ودقة فائقة في مقاومة الدوران ومقاومة قوية للحمل الجانبي. إنه يغطي أحجام التجويف φ10mm، φ15mm وφ25mm مع الأشواط القياسية من 25mm إلى 200mm. تم تصميم هذه السلسلة لمساحة التثبيت المدمجة، والتوجيه الدقيق وعمليات دفع/سحب الأحمال المتوسطة والثقيلة، ويتم تطبيقها على نطاق واسع في العديد من المحطات الآلية الدقيقة. تتوفر الموديلات الموسعة بما في ذلك CXWM (محمل منزلق مع عازل هيدروليكي) وCXWL (محمل كروي مع عازل هيدروليكي) لظروف العمل عالية السرعة وعالية التأثير.

المزايا الهيكلية الرئيسية

• قضيب مزدوج إخراج الدفع المزدوج: من خلال اعتماد هيكل متكامل ثنائي المكبس والقضيب المزدوج، يكون الدفع النظري ضعف قوة الأسطوانة أحادية القضيب بنفس حجم التجويف، مما يوفر قوة دفع قوية وصلابة هيكلية ممتازة بشكل عام. يعتمد نموذج CX2 القياسي توجيه محمل منزلق عالي الدقة من أجل حركة خطية مستقرة.

• دقة عالية للغاية في مقاومة الدوران وتحديد المواقع: يحقق الهيكل المزدوج المتماثل أداءً ميكانيكيًا موثوقًا ضد الدوران. تصل دقة مقاومة الدوران إلى ±0.1° (φ10) و±0.02° (φ25)، مما يضمن ثبات تحديد المواقع المتكرر المتميز. تعمل المعالجة المتوازية عالية الدقة بين سطح التركيب وقضبان المكبس على تعزيز مقاومة الأحمال الجانبية والغريبة بشكل كبير.

• تركيب منخفض ومرن ومتعدد الاتجاهات: تصميم جسم مدمج رفيع للغاية يتكيف بشكل مثالي مع مساحة المعدات الضيقة والمحصورة. يدعم كل من جسم الأسطوانة واللوحة الطرفية التثبيت الثابت، مما يتيح وضعين للعمل:جسم الأسطوانة ثابت بلوحة طرفية متحركة أولوحة نهاية ثابتة مع جسم الاسطوانة المتحركة. مجهزة بفتحات تركيب من أربعة جوانب ومنافذ أنابيب ثلاثية الاتجاهات، فهي تدعم التثبيت من الاتجاهات العلوية والسفلية والجانبية مع تخطيط مرن لخط أنابيب الهواء.

• التشغيل السلس وعمر الخدمة الطويل: هيكل ترددي مزدوج المفعول مع عوازل مطاطية مزدوجة الأطراف كتكوين قياسي يقلل بشكل فعال من تأثير الحركة وضوضاء التشغيل. توفر إصدارات المخزن المؤقت الهيدروليكي الاختيارية CXWM/CXWL امتصاصًا ممتازًا للصدمات لكل من التشغيل عالي السرعة ومنخفض السرعة، مما يحقق تقليل الضوضاء وأداء التخزين المؤقت بدون صيانة. يتكيف التصميم الخالي من الزيت مع بيئات العمل النظيفة ويقلل من تكاليف الصيانة اليومية.

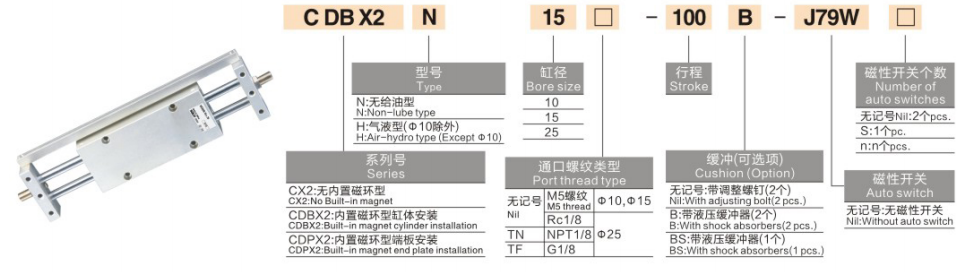

قواعد تسمية النماذج الكاملة

أمثلة على النماذج: CX2N15-50 | CX225-100-M9BW

أمثلة مرجعية للطلب القياسي

• CX210-25: تجويف 10 مم، شوط 25 مم، نوع قياسي بدون مفتاح مغناطيسي

• CX215-75-2S: تجويف 15 مم، شوط 75 مم، مفاتيح مغناطيسية مزدوجة للكشف عن الموضع المزدوج

• CX2N25-100: تجويف 25 مم، شوط 100 مم، نوع خالٍ من المغناطيسية للسيناريوهات الحساسة للمغناطيس

المعايير الفنية الأساسية القياسية

(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، ضغط مقنن 0.5 ميجا باسكال)

1. مواصفات الأداء العامة

• وضع التشغيل: مزدوج الفعل (القيادة المتزامنة بمكبس مزدوج)

• نطاق ضغط العمل: 0.15 ~ 0.7MPa؛ ضغط الدليل: 1.05 ميجا باسكال

• درجة الحرارة المحيطة: -10°C~60°C (بيئة تقليدية خالية من الجليد)

• سرعة تشغيل المكبس: 50 ~ 500 مم / ثانية (CX2 قياسي) ؛ ما يصل إلى 800 مم/ثانية (إصدارات CXWM/CXWL عالية السرعة)

• وضع المخزن المؤقت: حاجز مطاطي مزدوج الأطراف (قياسي)؛ المخزن المؤقت الهيدروليكي الاختياري لنماذج CXWM/CXWL

• وضع التشحيم: تشغيل بدون صيانة بدون زيت، مناسب للبيئات الصناعية النظيفة

2. بيانات الدفع المزدوج النظرية (الوحدة: N)

3. بيانات عزم الدوران الجانبي المسموح بها (الوحدة: نيوتن · متر)

4. بيانات وزن المنتج (الشوط 50 مم، الوحدة: كجم)

سيناريوهات التطبيق النموذجية

• نقل المواد الدقيقة: مثالية لترجمة قطع العمل الإلكترونية وأشباه الموصلات، وتبادل المنصات ودفع/سحب الرقصة. تضمن الدقة الفائقة المضادة للدوران عدم الإزاحة أثناء عمليات تحديد المواقع والنقل عالية الدقة.

• رفع الأحمال المتوسطة والثقيلة: مناسبة لرفع قطع العمل في خط الإنتاج، وإخراج القالب، والقيادة ذات الأحمال الثقيلة قصيرة الشوط. يوفر الهيكل الفريد مزدوج الدفع وقدرة التحميل القوية المضادة للمركزية أداء قيادة ثابتًا وقويًا.

• محطات أتمتة الفضاء المحصورة: مثالي لتركيب المعدات ذات الفجوات الضيقة، والتخطيط الأفقي المدمج والترتيب الكثيف متعدد الأسطوانات. يعمل الجسم المنخفض وتصميم التركيب متعدد الاتجاهات على زيادة الاستفادة من المساحة.

• بيئات عمل عالية النظافة: تصميم خالي من الزيوت ومنخفض الغبار يتكيف مع المعدات الطبية والغذائية والإلكترونية الدقيقة. يتوافق الإصدار الاختياري الخالي من المغناطيسية (النوع N) بشكل مثالي مع سيناريوهات التطبيقات الحساسة للمغناطيسية دون حدوث تداخل مغناطيسي.

دليل الاختيار السريع المكون من ثلاث خطوات

1. اختيار حجم التجويف: حدد حجم التجويف وفقًا لحمل العمل الفعلي. تأكد من أن الدفع النظري المزدوج ≥ الحمل الفعلي × 1.5 بهامش أمان كافٍ. قم بإعطاء الأولوية لنموذج التجويف الكبير φ25 لظروف العمل ذات الأحمال الجانبية الثقيلة.

2. اختيار السكتة الدماغية: يتراوح الشوط القياسي من 25 مم إلى 200 مم، ويتم التحديد وفقًا لمتطلبات السفر الفعلية. تفضل نماذج المخزن المؤقت CXWM/CXWL لظروف العمل طويلة الشوط وعالية السرعة والتأثير المتكرر.

3. اختيار التكوين الوظيفي

￮ الكشف عن الموضع المزدوج: حدد تكوين المفتاح المغناطيسي المزدوج 2S لتحديد موضع الحد الدقيق للسكتة الدماغية.

￮ ظروف العمل عالية السرعة والتأثير: اختر الإصدارات المحسنة من CXWM (محمل منزلق + عازل هيدروليكي) / CXWL (محمل كروي + عازل هيدروليكي).

￮ السيناريوهات الحساسة للمغناطيس: اعتماد أسطوانة خالية من المغناطيسية من النوع N لتجنب التداخل المغناطيسي.

ملخص جملة واحدة

     تدمج أسطوانة الشريحة ذات القضيب المزدوج من سلسلة SOLH CX2 مخرجات الدفع المزدوج، ودقة مقاومة الدوران العالية للغاية، وهيكل مدمج منخفض المستوى ومرونة تركيب متعددة الاتجاهات، مما يوفر حلول قيادة ثابتة وموثوقة للأحمال المتوسطة الثقيلة للمعدات الآلية الدقيقة في الأماكن الضيقة.
