اسطوانة الهواء

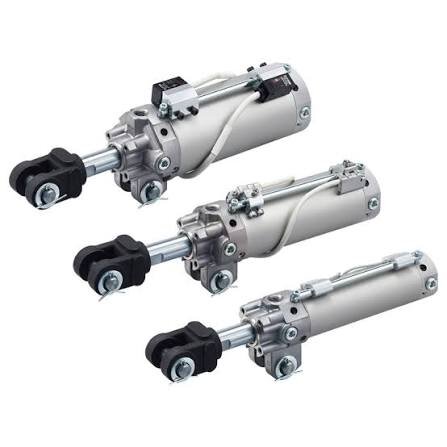

تستهدف أسطوانات المشابك شديدة التحمل المثبتة على قضيب SOLH CKG1 وCKP1 ظروف عمل اللحام ذات التداخل المغناطيسي العالي. مزودًا بأجهزة استشعار مخصصة مضادة للمغناطيسية تدعم التثبيت ثلاثي الاتجاهات، يناسب CKG1 سيناريوهات اللحام المغناطيسي AC العادية بينما يقاوم CKP1 المحدث المجالات المغناطيسية القوية للتيار المتردد والتيار المستمر من أجل اللحام البقعي والقوسي عالي التردد. يضمن حاجز الهواء المدمج قوة تثبيت ثقيلة ثابتة تصل إلى 12.32 كيلو نيوتن. يمتلك مصنعنا خطوط إنتاج ضخمة ناضجة مع مخزون موضعي كافٍ، ويتم تطبيقها على نطاق واسع في تركيبات لحام السيارات ومشاريع تثبيت الأدوات الآلية على مستوى العالم. قابلة للتبديل المباشر مع سلسلة CK1 التقليدية دون تعديل التركيب.

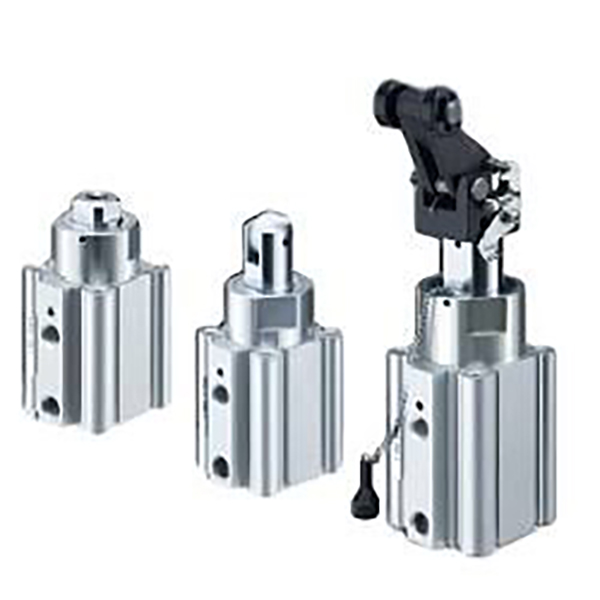

تعمل أسطوانات السدادة الهوائية ذات الارتفاع الثابت SOLH RSQ كمشغلات حدية قياسية لأنظمة النقل الآلية. مجهزة بعشرة أطراف قضبان قابلة للتبديل بما في ذلك أنماط رافعة عازلة هيدروليكية لامتصاص الصدمات الثقيلة، فهي تدعم تركيب المفتاح المغناطيسي من أربعة جوانب وتشغيل دورة طويلة خالية من الزيت. وباختلافها عن نماذج RSG القابلة لضبط الارتفاع، فإن إطارها الصلب الثابت يقلل وقت تصحيح الأخطاء في الموقع بشكل كبير. يضمن إنتاجنا الضخم المستقر مخزونًا فوريًا كافيًا؛ يتم نشر هذه السدادات على نطاق واسع في خطوط تجميع الإلكترونيات والناقلات الدوارة ومحطات وضع المنصات الثقيلة على مستوى العالم، مما يوفر قطع عمل موثوقة بتكلفة معقولة ومقاومة قوية للصدمات.

إن أسطوانة السدادة الثقيلة SOLH RS2H هي بديل مطور لـ RS1H لوضع ناقل البليت الثقيل من 50 إلى 500 كجم. إنه يتميز بقوة توقف معززة بنسبة 30%، ومخزن هيدروليكي مدمج قابل للتعديل وبكرات مزدوجة من الراتنج/الفولاذ الكربوني لامتصاص الصدمات العنيفة بكفاءة. يعمل التصميم المدمج وخفيف الوزن على تقليل مساحة التثبيت بينما يكون قابلاً للتبديل بالكامل مع RS1H دون تعديل التركيب. نظرًا لأنه مزود بقفل اختياري مضاد للارتداد وتحرير يدوي، فهو يناسب لوجستيات السيارات وأدوات اللحام والحجب الآلي للأحمال الثقيلة في المستودعات. يدعم مصنعنا الإنتاج الضخم بإمدادات كافية في المخزون، ويضمن الهيكل الخالي من الزيت التشغيل المستقر لدورة طويلة لبيئات الورش القاسية عالية التردد.

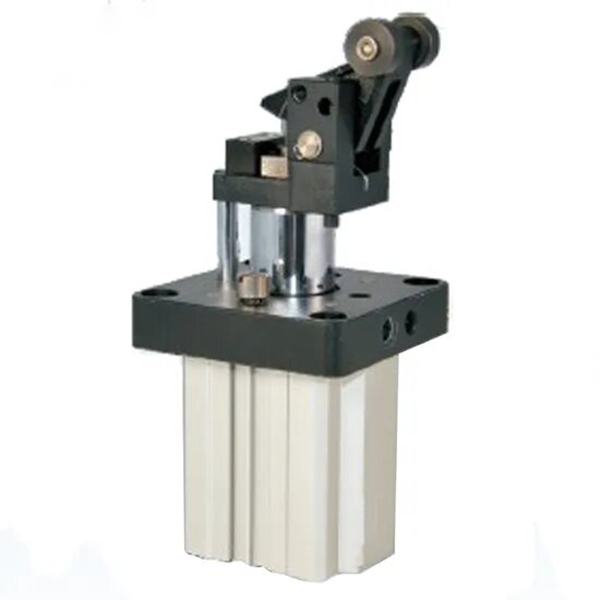

تم تصميم أسطوانات سدادة الرافعة SOLH TWH & TWM خصيصًا لوضع منصة نقل متوسطة إلى ثقيلة من 30 إلى 300 كجم. هيكل القفل الذاتي الميكانيكي المدمج الاختياري يوقف بشكل فعال ارتداد قطعة العمل وتحولها؛ تشتمل الحواجز الهيدروليكية المتدرجة على تخميد ثابت للتجويف الصغير وتخميد قابل للضبط للمواصفات الكبيرة لتحقيق امتصاص لطيف للصدمات. يوفر الفعل المزدوج TWH قوة إيقاف قصوى للدورات الثقيلة عالية التردد، بينما يعمل TWM المزود بزنبرك مدمج على إطلاق تلقائي عند انقطاع التيار الكهربائي من أجل سلامة الموقع. يعمل تركيب الحافة القياسية وتركيب المفتاح المغناطيسي ذو الجوانب الأربعة على تبسيط عملية التجميع في الموقع. بدعم من إنتاجنا الضخم المستقر والمخزون الفوري الكافي، يتم نشر هذه السدادات على نطاق واسع في التخزين الذكي، وتجميع السيارات وتركيبات اللحام مع الحد من التشغيل طويل الخدمة بدون زيت.

توفر أسطوانات السدادة المدمجة ذات الارتفاع الثابت SOLH TWQ حلول تحديد فعالة من حيث التكلفة لمنصات النقل الخفيفة والمتوسطة التي يتراوح وزنها من 10 إلى 150 كجم. أربعة نهايات قضبان قابلة للتبديل تغطي قضيبًا مسطحًا وقضيبًا دائريًا ورافعة دوارة وأنماط رافعة عازلة هيدروليكية قابلة للتعديل؛ تدعم إصدارات الأسطوانة والعازلة القفل الذاتي الميكانيكي الاختياري لتجنب ارتداد قطعة العمل. يحذف تركيب الحافة ذات الارتفاع الثابت معايرة الارتفاع ويسرع التثبيت الميداني، مع فتحات بأربعة جوانب لأجهزة الاستشعار المغناطيسية. هيكل مقاوم للتآكل وخالي من الزيوت يناسب خطوط تجميع الأجهزة الإلكترونية والتعبئة والتغليف والأجهزة المنزلية. يضمن إنتاجنا الضخم المستقر مخزونًا فوريًا كافيًا، وهو مثالي للحجب الآلي وتحديد موضع المحطة في الدورة العالية والمنخفضة الصيانة.

توفر الأسطوانات الدوارة المدمجة SOLH MSUB حركة دوارة دقيقة ذات رد فعل عكسي منخفض من أجل التشغيل الآلي للخدمة الخفيفة حتى أحمال 10 كجم. تتميز بهيكل طاولة دوارة الكل في واحد يمنع خلوص التروس، فهي تدعم الدوران الاختياري بمقدار 90 درجة/180 درجة مع تعديل زاوية دقيقة بمقدار ±5 درجة؛ يحقق إصدار MSUA الذي تمت ترقيته دقة تمايل في حدود 0.03 مم. يتميز هيكلها المحسّن ذو الريشة الواحدة بقدرة تحميل أعلى بمقدار 2-3 مرات من طرازات CRB1 التقليدية مع مساحة أصغر حجمًا. يوفر تركيب الحافة متعددة الاتجاهات مساحة التثبيت، بينما يضمن الختم الخالي من الزيت تشغيلًا نظيفًا لدورة طويلة. نحن نحافظ على إنتاج ضخم مستقر ومخزون موضعي كافٍ، ويتم اعتماده على نطاق واسع لتأرجح المفاصل الروبوتية، والفهرسة الإلكترونية لقطع العمل، وتقليب الأجزاء ومنصات تحديد المواقع الصغيرة في خطوط التجميع الدقيقة.

المحرك الدوار SOLH CRBU2 فائق النحافة والتركيب الحر قابل للتبديل بالكامل مع نماذج SMC المكافئة، وهو متوفر بأحجام التجويف 10/15/20/30/40. يتيح الجسم الأسطواني المتكامل إمكانية التثبيت متعدد الاتجاهات بدون دعامة، وهو أخف بنسبة 12% من سلسلة CRB2، وهو مثالي للتركيب المخفي داخل الآلات المدمجة المدمجة. يعمل محرك الريشة المباشر على التخلص من رد الفعل العكسي للتروس مع إمكانية تكرار زاوي عالية للغاية تبلغ ±0.01 درجة. نوعان مختلفان من الريش: ريشة واحدة على شكل S لتحقيق أقصى تأرجح يصل إلى 270 درجة، وريشة مزدوجة على شكل D توفر عزم دوران مزدوج مع دوران محدود يبلغ 90 درجة/100 درجة. تتوفر تخطيطات الأنابيب المزدوجة: منافذ جانبية قياسية ومنافذ محورية مركزية لاحقة على شكل حرف E. تحقق أداة ضبط الزاوية الاختيارية W اللاحقة شوطًا قابلاً للضبط بشكل لا نهائي من 0 إلى 240 درجة، كما تدعم الحلقات المغناطيسية المدمجة مفاتيح القصب M9BW لتعليقات حد PLC. يضمن الختم المركب منخفض الاحتكاك التشغيل بدون زيت مع أكثر من 5 ملايين دورة خدمة. يتم تطبيقه على نطاق واسع على مهام التدوير الدقيقة عالية التردد ذات التحميل الخفيف بما في ذلك دوران الرقصة المصغرة 3C، وتحديد موضع كاميرا الرؤية، وآليات شد المسمار، وتبديل التغليف بزاوية صغيرة. بالمقارنة مع الأسطوانات الدوارة CRB2 المثبتة على القاعدة، لا يتطلب CRBU2 أي أقواس تثبيت ويزيد من كفاءة المساحة، وهو مثالي للمؤثرات الطرفية للروبوت وتخطيطات المعدات الداخلية الضيقة.

إن المحركات الدوارة SOLH CRB1 / CRB2 من نوع الريشة قابلة للتبديل بالكامل مع أسطوانات التأرجح SMC المكافئة. يعمل محرك الريشة المباشر على التخلص من ردة الفعل العكسية للتروس، مما يوفر قصورًا دورانيًا منخفضًا واستجابة فائقة السرعة. CRB2 عبارة عن مجموعة مدمجة للخدمة الخفيفة بأحجام تجويف تتراوح من 10 إلى 40 مم؛ تدعم الريشة المفردة التأرجح حتى 270 درجة بينما تحد الريشة المزدوجة من الدوران إلى 90 درجة/100 درجة، وهي مثالية للتقليب الصغير عالي السرعة في الأماكن الضيقة 3C ومعدات التعبئة والتغليف. تغطي سلسلة CRB1 للخدمة الشاقة تجاويف تتراوح من 50 إلى 100 مم مع دعم كامل للمحمل ومقاومة رائعة للصدمات، مما يوفر أقصى عزم دوران يصل إلى 24 نيوتن متر للتركيبات الثقيلة ودوران فهرسة قطع العمل الكبيرة. توفر الريشة المفردة نطاق تأرجح واسع، بينما تعمل الريشة المزدوجة على مضاعفة عزم الدوران عند نفس حجم التجويف. تأتي المصدات المطاطية المدمجة بشكل قياسي؛ تعتبر لاحقة ضبط الزاوية Z والعمود المجوف اختيارية، كما أن متغيرات CDRB تدمج مغناطيسات دائمة متوافقة مع مفاتيح القصب D-M9B / D-A93. بالمقارنة مع الطاولات الدوارة ذات الجريدة المسننة والترس MSQ، تتميز الأسطوانات من نوع الريشة بجسم أنحف ودوران أسرع مع عدم وجود رد فعل عكسي مع قدرة تحميل شعاعية ومحورية أضعف، مما يجعلها الخيار الأفضل للمهام الدوارة عالية السرعة ذات التحميل الخفيف التي تتطلب زوايا تأرجح كبيرة.

الأسطوانات الدوارة ذات الجريدة المسننة والترس SOLH CRA1 عبارة عن مشغلات تأرجح هوائية ذات عزم دوران عالي لأتمتة متوسطة وثقيلة من 10 إلى 50 كجم. يحقق ناقل الحركة ذو المكبس المزدوج رد فعل عكسي ≥1 درجة، مع رد فعل عكسي صفري من طراز φ30 وعزم دوران أقصى يبلغ 108 نيوتن · متر من التجويف φ100 عند 0.5 ميجا باسكال. تعمل وسائد الهواء الطرفية الاختيارية القابلة للتعديل على تخفيف تأثير القصور الذاتي أثناء ركوب الدراجات المتكررة، بينما تدعم أنواع التثبيت المتعددة وتكوينات العمود الاتصال الميكانيكي المرن. يضمن البناء الخالي من الزيت التشغيل المستمر منخفض الصيانة. يدير مصنعنا إنتاجًا ضخمًا مستقرًا مع مخزون موضعي وافر، ويتم نشره على نطاق واسع لتقليب قطع العمل الثقيلة، وتشغيل الصمامات الصناعية، وفهرسة التركيبات الثقيلة، والدوران الآلي للمفاصل عبر أنظمة التجميع الآلي والتحكم في خطوط الأنابيب.
