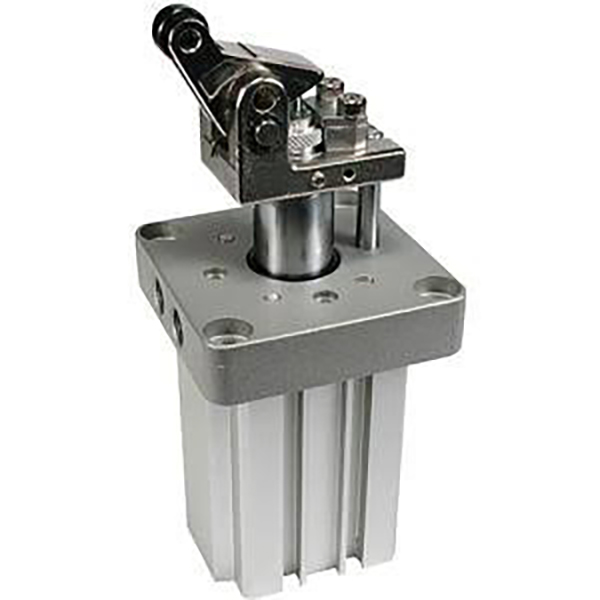

أسطوانة سدادة شديدة التحمل من سلسلة RS2H | أسطوانة إيقاف رافعة عازلة هيدروليكية قابلة للتعديل

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والمزايا الهيكلية الأساسية

     سلسلة SOLH RS2H عبارة عن أسطوانة سدادة من نوع الرافعة للخدمة الشاقة من الجيل الجديد، مصممة بشكل احترافي لتحديد موضع خط النقل ذو الأحمال الثقيلة والحد منه. متوفر بأحجام تجويف كبيرة φ50/63/80mm، ويتميز بقوة إيقاف عالية جدًا، ومخزن هيدروليكي قابل للتعديل، وهيكل مدمج خفيف الوزن ومقاومة فائقة للصدمات. ينطبق بشكل خاص على المنصات الثقيلة وألواح الأدوات التي يتراوح وزنها من 50 إلى 500 كجم، وهو بمثابة مكون الإيقاف الأساسي لخطوط النقل الآلية للخدمة الشاقة، ويستخدم على نطاق واسع في إيقاف قطع العمل، وتحديد موضع النقل، وسيناريوهات تحديد المحطة.

  1.1 ترقية أداء الخدمة الشاقة

     كبديل مطور لسلسلة RS1H التقليدية، يحقق RS2H زيادة في قوة التوقف بنسبة تزيد عن 30%. من خلال اعتماد تضخيم قوة الرافعة المدمجة وهيكل المخزن المؤقت الهيدروليكي، فإنه يتحمل بشكل مثالي أحمال الصدمات عالية التردد ويحد بشكل ثابت من قطع العمل الثقيلة التي تتراوح من 50 كجم إلى 500 كجم، مما يحل مشاكل القوة غير الكافية والفشل السهل للنماذج القديمة في ظل التشغيل الدوري ذو الحمل الثقيل.

  1.2 تحسين مدمج وخفيف الوزن

     بالمقارنة مع سلسلة RS1H، فإن موديل السكتة الدماغية φ63-30 يقلل الوزن الإجمالي بنسبة 22% ويقصر الطول الإجمالي بمقدار 9 مم. يوفر الهيكل المتكامل المحسن مساحة التثبيت مع تحسين الصلابة الهيكلية الشاملة، مما يحقق حجمًا أصغر ووزنًا أخف وثباتًا أعلى.

  1.3 عازلة هيدروليكية أساسية قابلة للتعديل

     عازلة هيدروليكية مدمجة قابلة للتعديل بشكل قياسي. يمكن للمستخدمين ضبط مقاومة التخميد بحرية عبر قرص التعديل الدوار للتكيف مع قطع العمل ذات الأوزان المختلفة وسرعات النقل. يدعم المخزن المؤقت الاستبدال السريع بدون أدوات عن طريق فك برغي مجموعة M4، مما يحسن بشكل كبير كفاءة الصيانة في الموقع ويقلل وقت التوقف عن العمل.

  1.4 رافعة عالية الصلابة وتصميم الأسطوانة المزدوجة

     تم تجهيز الرافعة عالية القوة بهيكل عازل داخلي معزز. يتوفر خياران من مواد الأسطوانة: الراتينج (L) والفولاذ الكربوني (M)، ويتميزان بمقاومة التآكل وأداء مضاد للتشقق. يضمن قطر الأسطوانة الموسع عملية دحرجة سلسة وقدرة قوية على مقاومة الانحراف، مما يؤدي بشكل فعال إلى تجنب التشويش وتلف الحمل اللامركزي أثناء توقف الحمل الثقيل.

 1.5 تكوينات قابلة للتبديل والمتنوعة بالكامل

     أبعاد التثبيت قابلة للتبديل تمامًا مع سلسلة RS1H التقليدية، مما يدعم الاستبدال المباشر والترقية دون تعديل إطارات التركيب. تشمل الوظائف الاختيارية الممتدة آلية القفل المضادة للارتداد، وإلغاء القفل اليدوي، ومفتاح اكتشاف الرافعة، مما يلبي متطلبات التحكم في ظروف العمل المعقدة ذات الأحمال الثقيلة.

  1.6 هيكل عمر الخدمة الطويل والخالي من الزيت

     تغطي الأوضاع الاختيارية مزدوجة الفعل، والمحملة بنابض، وذات الفعل الواحد، متطلبات تشغيلية متنوعة. يوفر قضيب المكبس الصلب المطلي بالكروم وجسم الأسطوانة المؤكسد الصلب مقاومة ممتازة للتآكل ومقاومة الصدمات. يتكيف تصميم التشغيل الخالي من الزيت مع البيئات النظيفة وظروف عمل اللحام المقاومة للرذاذ مع تكاليف صيانة منخفضة وعمر خدمة طويل.

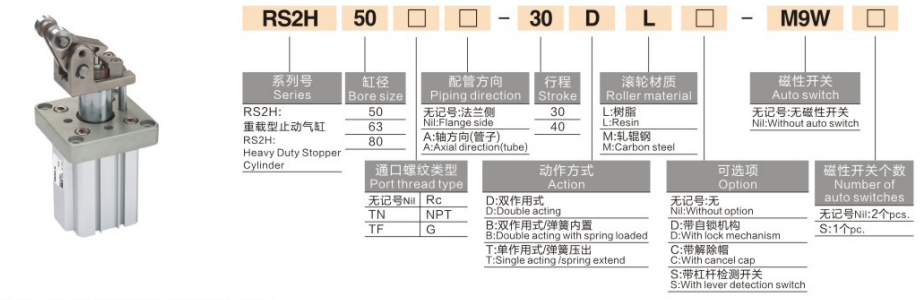

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

  1. أمثلة نموذجية نموذجية: RS2H63-30LM9BW، RS2H80-40TL-DSR

  2.أمثلة على الطلبات القياسية

    • النموذج العام للخدمة الشاقة: RS2H63-30LD-M9BW (تجويفφ63، شوط 30 مم، بكرة راتينج، مزدوجة الفعل، مع مفتاح مغناطيسي M9BW)

    • نموذج قفل عالي الأمان: RS2H80-40TM-XC102 (تجويفφ80، شوط 40 مم، أسطوانة من الفولاذ الكربوني، أحادية الفعل، مع آلية قفل مضادة للارتداد)

3. المعلمات الفنية العامة (20°C، 0.5MPa الحالة القياسية)

  3.1 المواصفات الأساسية

     • وضع التشغيل: مزدوج المفعول، محمل بنابض مزدوج الفعل، زنبرك ممتد أحادي الفعل

     • نطاق ضغط العمل: 0.05 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

     • درجة الحرارة المحيطة: -10°C~60°C (بيئة خالية من الجليد)

     • نظام المخزن المؤقت: عازلة هيدروليكية مدمجة قابلة للتعديل + عازلة مطاطية مزدوجة الأطراف

     • وضع التشحيم: عملية خالية من الزيت

     • طريقة التثبيت: تركيب شفة قياسي، يتوفر تركيب مفتاح مغناطيسي من 4 جوانب

  3.2 مجموعة التجويف والشوط القياسية

  3.3 قوة التوقف النظرية (الوحدة: كيلو نيوتن عند 0.5 ميجا باسكال، خرج الرافعة)

  3.4 مقارنة وزن المنتج (الوحدة: كجم عند الشوط القياسي)

4. إرشادات التكوين والاختيار الأساسية

 4.1 اختيار مادة الأسطوانة

     • أسطوانة الراتنج (L): ضوضاء منخفضة ومضادة للخدش على أسطح البليت. مثالية للأحمال الخفيفة/المتوسطة (50-200 كجم) والتشغيل عالي السرعة (≥0.5 م/ث)، مما يحمي قطع العمل مع ضمان التوقف المستقر.

     • أسطوانة من الصلب الكربوني (م): مقاومة عالية للتآكل ومقاومة قوية للصدمات. مناسب للأحمال الثقيلة (200-500 كجم)، وركوب الدراجات عالية التردد (≥1000 مرة/يوم) وظروف العمل الصناعية القاسية مع عمر خدمة طويل.

  4.2 اختيار وضع التشغيل

     • الفعل المزدوج (د): لقط ثنائي الاتجاه يمكن التحكم فيه وإطلاقه بأقصى قوة توقف. مُحسّن لظروف العمل ذات التحميل الثقيل والتوقف العالي التردد.

     • زنبركي مزدوج المفعول (B): إطلاق تلقائي عند انقطاع التيار الكهربائي، مع إعطاء الأولوية لسلامة المعدات والأفراد. مثالية للمحطات الخطرة وسيناريوهات الحماية عند انقطاع التيار الكهربائي.

     • وحيد المفعول (T): تمديد الزنبرك، وضع سحب ضغط الهواء. موفرة للطاقة وفعالة من حيث التكلفة، وقابلة للتطبيق في سيناريوهات التوقف ذات الحمل الخفيف والتردد المنخفض.

  4.3 الملحقات الوظيفية الاختيارية للخدمة الشاقة

     • آلية القفل (-XC102): القفل التلقائي بعد التوقف لمنع ارتداد قطعة العمل وإزاحتها، مناسب للمحطات ذات التحميل الخفيف عالية السرعة والمحطات المضادة للتحويل.

     • وظيفة فتح القفل يدويًا: قم بتحرير الرافعة يدويًا أثناء انقطاع التيار الكهربائي أو فشل المعدات، مما يضمن إجراء صيانة آمنة ومريحة في الموقع.

     • مفتاح كشف الرافعة: يكتشف تمديد الرافعة وحالة إعادة الضبط، ويدعم التحكم في وصلة PLC وتشغيل التعشيق الآلي لخطوط الإنتاج الذكية.

5. سيناريوهات التطبيق النموذجية

     • خطوط نقل البليت للخدمة الشاقة: متخصص في إيقاف ونقل وتحديد المواقع ومنع نقل لوحات الأدوات الثقيلة التي يتراوح وزنها من 200 إلى 500 كجم في صناعات السيارات والأجهزة المنزلية والخدمات اللوجستية، مما يوفر أداءً مستقرًا للحد من الأحمال الثقيلة.

     • محطات اللحام والآلات الثقيلة: يتم تطبيقه على التثبيت الثقيل لتركيبات اللحام، وتحديد تحميل/تفريغ الأدوات الآلية وتحديد موضع القالب الثقيل. يقاوم الهيكل العازل التأثير القوي ويمنع تآكل خبث اللحام.

     • أنظمة التخزين والنقل الآلية: يستخدم لإيقاف منصة التحميل المجسمة في المستودعات، وتحديد موضع الإرساء AGV وتحديد آلية التقليب للخدمة الشاقة، ويتميز بحركة مستقرة وردود فعل موثوقة للإشارة.

     • خطوط نقل عالية السرعة للخدمة الشاقة: مناسبة لإيقاف قطع العمل الثقيلة عالية السرعة (.80.8 م / ث) على خطوط نقل الأسطوانة والحزام. يضمن المخزن المؤقت الهيدروليكي القابل للتعديل عملية إيقاف سلسة وبدون أي تأثير.

6. دليل الاختيار السريع المكون من 3 خطوات

     1. اختيار حجم التجويف: حدد التجويف وفقًا لوزن قطعة العمل وسرعة النقل. اتبع معايير السلامة: قوة التوقف النظرية ≥ الحمل الفعلي × 2. φ50 للحمل أقل من 200 كجم، φ63 للحمل 200-350 كجم، φ80 للحمل فوق 350 كجم.

     2. اختيار المواد الأسطوانة: اختر بكرة الراتينج (L) لسيناريوهات الحمل الخفيف والسرعة العالية؛ اختر الأسطوانة المصنوعة من الفولاذ الكربوني (M) لسيناريوهات ركوب الدراجات ذات الأحمال الثقيلة وعالية التردد.

     3. اختيار التكوين الوظيفي: حدد أسطوانة فولاذية كربونية مزدوجة المفعول (D) + لظروف العمل ذات الحمل الثقيل والتردد العالي؛ إضافة آلية القفل (-XC102) لمتطلبات مكافحة الارتداد؛ اعتماد النوع المحمل بنابض (B) للمحطات ذات أولوية السلامة.

ملخص جملة واحدة

     تتميز أسطوانة السدادة شديدة التحمل من سلسلة SOLH RS2H بقوة إيقاف أعلى بنسبة 30%، وهيكل مدمج خفيف الوزن، ومخزن مؤقت هيدروليكي قابل للتعديل وخيارات الأسطوانة المزدوجة، مما يوفر حلول إيقاف احترافية عالية الثبات ومضادة للصدمات وسهلة الصيانة لخطوط النقل الآلية ذات الحمولة الثقيلة 50-500 كجم.
