أسطوانة سدادة سلسلة RSQ | ارتفاع تركيب ثابت اسطوانة التوقف الهوائية

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH RSQ عبارة عن أسطوانة سدادة ذات ارتفاع ثابت مصممة لتحديد موضع خط النقل تلقائيًا وتحديد قطع العمل. إنه يغطي أحجام التجويف من φ12mm إلى φ50mm مع الأشواط القياسية التي تتراوح من 10mm إلى 30mm. تتميز أسطوانة RSQ بهيكل صلب ذو ارتفاع ثابت، ومخزن مؤقت مدمج، و10 أنواع اختيارية من نهايات القضبان، ومفاتيح مغناطيسية من 4 جوانب، وتوفر حلول إيقاف منخفضة التكلفة وعالية الموثوقية لحجب محطة النقل، وتحديد موضع منصة التحميل، وتحديد قطع العمل، وتعمل كمكون أساسي قياسي لأنظمة النقل الآلية.

  1.1 هيكل صلب ذو ارتفاع ثابت

     تختلف سلسلة RSQ عن سلسلة RSG القابلة لضبط الارتفاع، وتعتمد تصميم ارتفاع ثابت غير قابل للتعديل. ويتميز بهيكل أبسط وصلابة إجمالية أعلى وتركيب أسرع في الموقع، ويتوافق بشكل مثالي مع تخطيطات المحطات ذات الارتفاع الثابت ويتخلص من إجراءات معايرة الارتفاع.

  1.2 تكيف متعدد الاستخدامات لنهاية القضيب

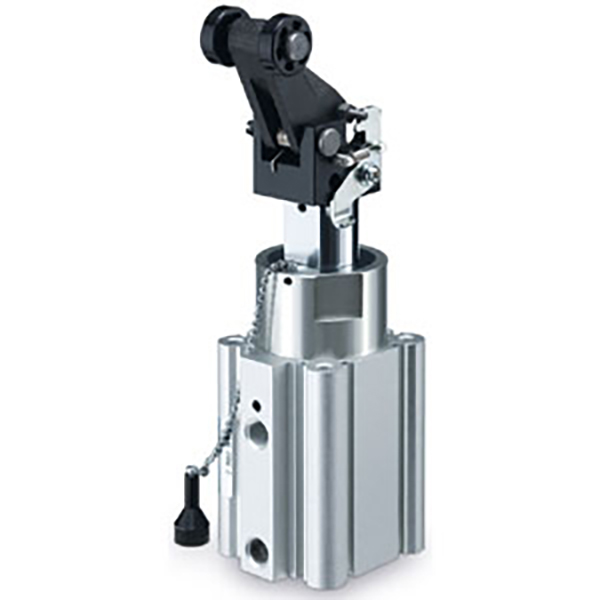

     مجهزة بـ 10 أنواع من خيارات نهاية القضيب، بما في ذلك هياكل القضبان الدائرية والقطع المائل والأسطوانة والرافعة، والتي تغطي بالكامل سيناريوهات إيقاف الأحمال الخفيفة والمتوسطة والثقيلة. تعتمد أنواع الروافع (L/B/C/D/E) تصميمًا مدمجًا للعازل الهيدروليكي مع امتصاص ممتاز للطاقة ومقاومة قوية للصدمات لظروف العمل عالية التردد والتأثير الثقيل.

  1.3 التثبيت المرن وتخطيط التبديل

     يدعم جسم الأسطوانة تركيب المفتاح المغناطيسي من 4 جوانب (متوافق مع مفاتيح سلسلة D-A9□/M9□/P3DWA) بدون ملحقات تثبيت إضافية. تتوفر طريقتان للتركيب القياسي: التثبيت عبر الفتحة من النوع B (قياسي) والتركيب بفتحة ملولبة مزدوجة الطرف من النوع A، مما يتكيف مع إطارات المعدات المختلفة ومساحات التثبيت.

  1.4 تصميم خالٍ من الزيت وعمر خدمة طويل

     تلبي الأوضاع الاختيارية مزدوجة الفعل، وعودة الزنبرك المزدوجة، وأحادية الفعل (تمديد الزنبرك) متطلبات العمل المتنوعة. يضمن العازل المطاطي القياسي التشغيل المستقر. يعتمد قضيب المكبس معالجة الطلاء بالكروم الصلب، ويخضع جسم الأسطوانة لعملية أنودة صلبة، مما يحقق مقاومة رائعة للتآكل ومقاومة الصدمات. يتكيف تصميم التشغيل الخالي من الزيت مع بيئات العمل النظيفة والخالية من الغبار مع تكاليف صيانة منخفضة.

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

  1. أمثلة نموذجية نموذجية: RSQB20-15، RSDQL32-20

  2. أمثلة على الترتيب القياسي

     • النموذج القياسي للحلقة غير المغناطيسية: RSQB20-15 (بدون حلقة مغناطيسية، تركيب عبر الفتحة، تجويف φ20، شوط 15 مم، نهاية قضيب دائري قياسي)

     • نموذج العازلة الهيدروليكية ذات الحلقة المغناطيسية: RSDQL32-20 (حلقة مغناطيسية مدمجة، تركيب من خلال الفتحة، تجويف φ32، شوط 20 مم، طرف إيقاف من نوع الرافعة)

3. المعلمات الفنية العامة (20°C، 0.5MPa الحالة القياسية)

  3.1 المواصفات الأساسية

     • وضع التشغيل: مزدوج الفعل، مزدوج المفعول في الربيع، أحادي المفعول (امتداد الربيع)

     • نطاق ضغط العمل: 0.05 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

     • درجة الحرارة المحيطة: -10 درجة مئوية ~ 70 درجة مئوية (بدون مفتاح)؛ -10°C~60°C (مع المفتاح)

     • سرعة تشغيل المكبس: 50 ~ 500 مم / ثانية

     • وضع المخزن المؤقت: عازلة مطاطية قياسية؛ أنواع الرافعات مجهزة بمخزن هيدروليكي مدمج

     • وضع التشحيم: عملية خالية من الزيت

  3.2 مجموعة التجويف والشوط القياسية

3.3 قوة التوقف النظرية (الوحدة: N @0.5MPa، مزدوجة الفعل)

3.4 وزن المنتج (الوحدة: كجم عند شوط 20 مم، سلسلة RSQ)

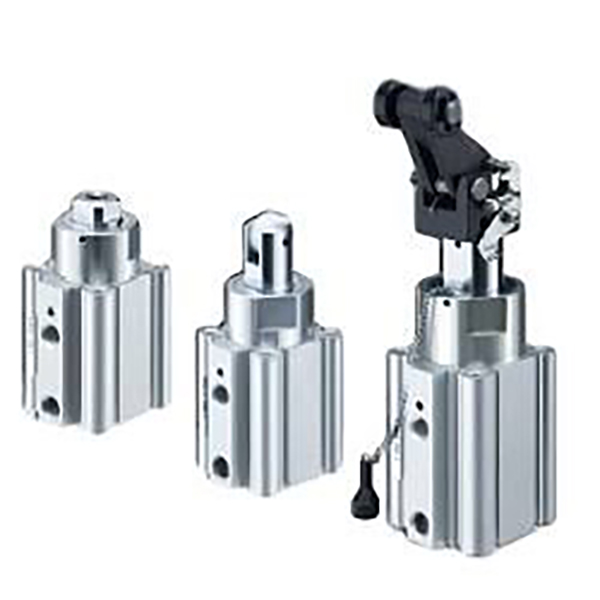

4. أنواع نهاية القضيب والسيناريوهات المطبقة

5. سيناريوهات التطبيق النموذجية

     • توقف خط التجميع: يتم تطبيقه على إيقاف البليت وتحديد موضع المحطات ومكافحة التحول لخطوط تجميع الأجهزة الإلكترونية والمنزلية. يتطابق التصميم ذو الارتفاع الثابت تمامًا مع تخطيطات خطوط النقل القياسية.

     • الحد من خط الناقل: مناسبة لإيقاف قطع العمل على الحزام والناقلات الدوارة، وتحديد موقع محطة النقل، وحجب الخط المتباين/الدمج. تتكيف خيارات نهاية القضيب المتعددة مع درجات الحمل المختلفة.

     • محطات المعالجة الآلية: مثالية للحد من تحميل/تفريغ الأدوات الآلية، وتحديد موضع ماكينة التعبئة والتغليف وإيقاف محطة الفحص، مما يوفر عملية دورية مستقرة ومضادة للتداخل.

     • سيناريوهات التوقف للخدمة الشاقة: يستخدم لإيقاف البليت الثقيل ولوحة الأدوات وتحديد موقع محطة اللحام. يقاوم نوع الرافعة العازلة الهيدروليكية التأثير القوي والاهتزاز عالي التردد بشكل فعال.

6. دليل الاختيار السريع المكون من 3 خطوات

  1. اختيار حجم التجويف: حدد التجويف وفقًا لحمل التوقف الفعلي. اتبع القاعدة: قوة التوقف النظرية ≥ الحمل الفعلي × 2 عامل الأمان. φ16~φ20 للحمل الخفيف، φ32 للحمل المتوسط، φ40~φ50 للحمل الثقيل.

  2. اختيار السكتة الدماغية: تتراوح السكتة الدماغية القياسية من 10 مم إلى 30 مم. احتفظ بهامش شوط إضافي يتراوح من 5 إلى 10 مم بناءً على ارتفاع قطعة العمل لتجنب التداخل الميكانيكي.

  3. اختيار نهاية القضيب

￮ الحمل الخفيف والسرعة المنخفضة: اختر نوع القطع الدائري أو المائل

￮ سرعة عالية وحمل خفيف: اختر نوع الأسطوانة

￮ الحمل الثقيل والتأثير عالي التردد: اختر نوع رافعة العازلة الهيدروليكية (B/C/D/E)

ملخص جملة واحدة

     تتميز أسطوانات السدادة ذات الارتفاع الثابت من سلسلة SOLH RSQ بهيكل تركيب ثابت جامد، وخيارات متنوعة لنهاية القضيب، وتركيب مفاتيح من 4 جوانب وأداء طويل العمر خالي من الزيت، مما يوفر حلول إيقاف قياسية فعالة من حيث التكلفة ومستقرة ومقاومة للصدمات لمختلف الناقلات الآلية ومحطات المعالجة.
