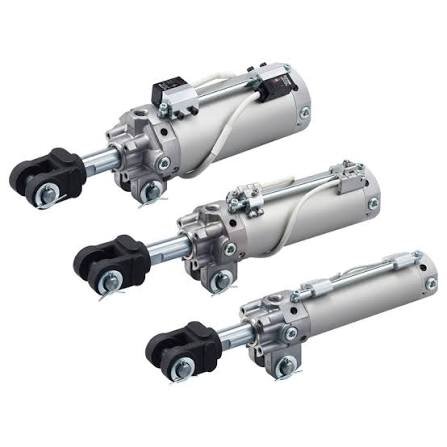

CKG1 (CKP1) سلسلة المشبك اسطوانة | أسطوانة شديدة التحمل مثبتة على قضيب مع مفاتيح مضادة للمغناطيسية

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والاختلافات الهيكلية الأساسية

     سلسلة SOLH CKG1/CKP1 عبارة عن أسطوانات تثبيت للخدمة الشاقة مثبتة على قضيب ومصممة خصيصًا للحام وبيئات التداخل المغناطيسي القوية. متوفرة بأحجام التجويف φ40/50/63 مم مع أشواط قياسية تتراوح من 50 مم إلى 200 مم، وقد تم تجهيز هذه السلسلة بمفاتيح مغناطيسية أصلية مضادة للقوة للمجال المغناطيسي تدعم التثبيت ثلاثي الاتجاهات. تتميز بهيكل مدمج خفيف الوزن، تشغيل مستقر تحت التداخل المغناطيسي المكثف، قوة تثبيت ثقيلة وسرعة حركة قابلة للتعديل، إنها قابلة للتطبيق بشكل مثالي على تركيبات اللحام القوسي/ اللحام النقطي، تثبيت الأدوات الآلية ومحطات التثبيت الأوتوماتيكية ذات الحمل الثقيل. تنقسم السلسلة إلى نموذجين: CKG1 مع حلقات مغناطيسية مدمجة قياسية وCKP1 مع حلقات مغناطيسية مدمجة عالية الطاقة لتلبية متطلبات مختلفة مضادة للمغناطيسية.

1.1 القسم الوظيفي للسلسلة

     • CKG1 (الحلقة المغناطيسية القياسية): متطابق مع مفاتيح D-P3DWA / D-P4DW المضادة للمغناطيسية. مناسبة للبيئات المغناطيسية القوية العادية وسيناريوهات اللحام القوسي المقاومة للرذاذ. الرموز الاختيارية المقاومة للرذاذ: -XC88 / -XC89 / -XC91، مما يوفر أداءً مستقرًا وفعالاً من حيث التكلفة ضد التداخل لمحطات اللحام التقليدية.

    • CKP1 (حلقة مغناطيسية عالية الطاقة): مجهزة بحلقات مغناطيسية قوية مدمجة محسنة ومتوافقة مع المفاتيح المضادة للمغناطيسية عالية الجودة D-P79WSE / D-P74L / Z. إنه يوفر قدرة أقوى على مقاومة التداخل المغناطيسي وتحريض إشارة أكثر استقرارًا، وهو مثالي لظروف عمل اللحام ذات المجال المغناطيسي العالي والتردد العالي.

1.2 هيكل فريد مثبت على القضيب

     تم تصميم قضيب تثبيت المفتاح المغناطيسي بشكل متكامل على جانب قضيب المكبس، مما يدعم التثبيت ثلاثي الاتجاهات (أعلى / يسار / يمين). يتجنب التصميم المضمن تداخل التركيبات والاصطدام الميكانيكي، مما يضمن الأسلاك المرنة والكشف المستقر عن الإشارة في تخطيطات تركيبات اللحام المدمجة.

1.3 ترقية مدمجة وتصميم قابل للتبديل

     تعمل بنية جسم الأسطوانة المُحسّنة على تقصير الطول الإجمالي بمقدار 7 مم لطراز CKP1-40، مع انخفاض بنسبة 7% في الوزن الإجمالي. يزن الموديل φ63-150mm 1.82 كجم فقط. أبعاد التثبيت قابلة للتبديل بالكامل مع سلسلة CK1 التقليدية من النوع القديم، مما يحقق الاستبدال والترقية المباشر دون تعديل هياكل التركيب.

1.4 أداء متين وشديد التحمل

     يعتمد هيكل ثنائي الاتجاه يمكن التحكم فيه مزدوج المفعول مع عازل هواء قياسي مزدوج الطرف من أجل تثبيت ثابت وإطلاق الحركة. يخضع قضيب الكباس لمعالجة الطلاء بالكروم الصلب، ويتبنى جسم الأسطوانة عملية أنودة صلبة، مما يحقق مقاومة ممتازة للتآكل ومقاومة الصدمات. يتكيف التصميم الخالي من الزيت مع البيئات النظيفة وظروف عمل اللحام القاسية مع صيانة منخفضة.

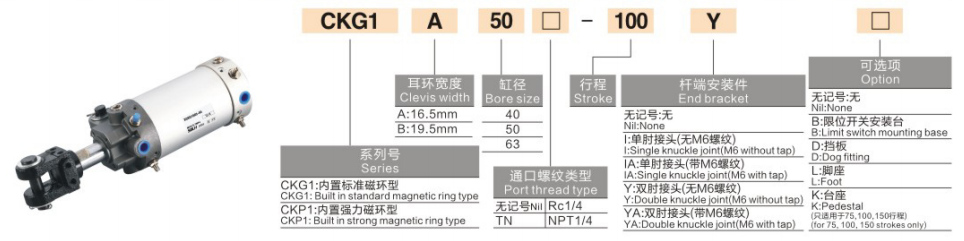

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

  1. أمثلة نموذجية نموذجية: CKG1A63-50YZ-P4DWL، CKP1B40-75Z-P79WSE

 2. أمثلة على الترتيب القياسي

     • CKG1 التكوين المغناطيسي القياسي: CKG1A63-50YZ-P4DWL (حلقة مغناطيسية قياسية، عرض عين 16.5 مم، تجويف φ63، شوط 50 مم، مثبت على قضيب، مع مفتاح مضاد للمغناطيس P4DWL)

     • CKP1 التكوين المغناطيسي عالي الطاقة: CKP1B40-75Z-P79WSE (حلقة مغناطيسية عالية الطاقة، عرض عين للخدمة الشاقة 19.5 مم، تجويف φ40، شوط 75 مم، مثبت على قضيب، مع مفتاح P79WSE عالي الجودة مضاد للمغناطيس)

3. المعلمات الفنية العامة (20°C، 0.5MPa الحالة القياسية)

  3.1 المواصفات الأساسية

     • وضع التشغيل: مزدوج المفعول (لقط/تحرير ثنائي الاتجاه يمكن التحكم فيه)

     • نطاق ضغط العمل: 0.05 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

     • درجة الحرارة المحيطة: -10 درجة مئوية ~ 60 درجة مئوية (مع مفتاح مغناطيسي)؛ -10 درجة مئوية ~ 70 درجة مئوية (بدون مفتاح)

     • سرعة تشغيل المكبس: 50 ~ 300 مم / ثانية (تنظيم سرعة الخيط، جسم الأسطوانة غير البارز)

     • وضع المخزن المؤقت: عازل هواء قياسي مزدوج الطرف؛ عازل هواء اختياري مزدوج الطرف (-X1515)

     • وضع التشحيم: عملية خالية من الزيت

     • ميزة التبديل المغناطيسي: تصميم احترافي مضاد للقوي للمجال المغناطيسي، تركيب حصري مثبت على قضيب ثلاثي الاتجاهات

3.2 قوة التثبيت النظرية (الوحدة: كيلو نيوتن عند 0.5 ميجا باسكال)

3.3 وزن المنتج (الوحدة: كجم عند شوط 100 مم)

4. مطابقة المفتاح المغناطيسي القوي (الميزة الأساسية للنوع المثبت على القضيب)

     التثبيت والمزايا البيئية: يدعم هيكل قضيب التبديل المتكامل التثبيت التعسفي ثلاثي الاتجاهات، مما يتجنب بشكل فعال تراكم خبث اللحام والتداخل الميكانيكي للتركيبات. تعتمد المفاتيح المطابقة تصميمًا احترافيًا مقاومًا للرذاذ والغبار، وتتكيف تمامًا مع بيئات عمل اللحام القاسية والمعقدة مع إخراج إشارة مستقر وموثوق.

5. سيناريوهات التطبيق النموذجية

     • محطات تركيبات اللحام: متخصص في اللحام القوسي ولقطات قطع اللحام البقعية وتحديد المواقع المقاومة للرذاذ وتثبيت أدوات اللحام. تصميم احترافي مضاد للمغناطيسية ومضاد للرذاذ يحل مشاكل انحراف الإشارة والفشل في لحام البيئات المغناطيسية القوية.

     • مركز الآلات والآلات: يتم تطبيقه على تثبيت قطع العمل ذات الحمل الثقيل، وتثبيت القالب وتحديد المواقع بدقة قصيرة الشوط. تضمن قوة التثبيت العالية والقدرة الممتازة المضادة للانحراف تحملًا مستقرًا للمعالجة.

     • محطات الخدمة الشاقة الآلية: مناسبة لربط البليت الثقيل، وتحديد النقل وتحديد موضع آلية التقليب. إنه يوفر عملًا دوريًا ثابتًا ومستقرًا مع مقاومة قوية للتدخل البيئي.

     • مناطق عمل المجال المغناطيسي القوي: مثالي للمحطات المتوافقة مع المغناطيسات الكهربائية، والتثبيت بالقرب من المحركات عالية التردد وتحديد المواقع في مناطق التداخل المغناطيسي القوية. تضمن المفاتيح المخصصة المضادة للمغناطيسية إشارات موضعية موثوقة بنسبة 100%.

6. مقارنة سريعة بين سلسلة CKG1 وCKP1

7. دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار حجم التجويف: حدد حجم التجويف بناءً على حمل التثبيت الفعلي. اتبع القاعدة: قوة التثبيت النظرية ≥ الحمل الفعلي × 1.5 عامل الأمان. φ40 للحمل الخفيف، φ50 للحمل المتوسط، φ63 لظروف العمل ذات الحمل الثقيل.

   2. اختيار السكتة الدماغية: تتراوح السكتة الدماغية القياسية من 50 مم إلى 200 مم. احتفظ بهامش شوط إضافي يتراوح من 5 إلى 10 مم وفقًا لارتفاع قطعة العمل لمنع التداخل الميكانيكي أثناء عملية التثبيت.

   3. مطابقة التكوين

￮ الحلقة المغناطيسية والتبديل: اختر CKG1 + P4DW لبيئات اللحام العادية؛ حدد CKP1 + P79WSE لمحطات اللحام عالية التردد وعالية التداخل.

￮ مواصفات عرض العين: C = 12.5 مم لمساحة التثبيت الضيقة؛ أ = 16.5 ملم للاستخدام العام القياسي؛ B = 19.5 مم لسيناريوهات التثبيت ذات الحمل الثقيل.

ملخص جملة واحدة

     إن أسطوانات المشابك شديدة التحمل المثبتة على قضيب من سلسلة SOLH CKG1/CKP1 هي حلول هوائية احترافية مضادة للمغناطيسية لصناعات اللحام، وتتميز بتركيب مفتاح ثلاثي الاتجاهات، وتشغيل خالي من الزيت، ومخزن هواء قياسي وحجم تركيب قابل للتبديل. يوفر CKG1 أداءً مغناطيسيًا مضادًا للتيار المتردد فعالاً من حيث التكلفة، في حين يوفر CKP1 الذي تمت ترقيته قدرة فائقة على مقاومة التداخل للتيار المتردد/التيار المستمر، وكلاهما مثالي للتثبيت الثقيل المستقر في البيئات المغناطيسية واللحام القوية المعقدة.
