سلسلة TWQ أسطوانة سدادة ذات ارتفاع ثابت | أسطوانة إيقاف مدمجة خفيفة ومتوسطة التحمل

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH TWQ عبارة عن أسطوانة سدادة ذات ارتفاع ثابت مُحسّنة لخطوط النقل الآلية الخفيفة والمتوسطة الخدمة. ويتميز بهيكل جسم مدمج، وأربعة أنواع اختيارية من نهايات القضبان، وتوافر المخزن المؤقت الهيدروليكي، ووظيفة القفل الذاتي الميكانيكية الاختيارية. مناسبة لمنصة نقالة وإيقاف الأدوات بوزن 10-150 كجم، وتحديد المحطات وتحديد موضع النقل، تعمل أسطوانة TWQ كحل قياسي عالي الأداء من حيث التكلفة لسيناريوهات التشغيل الآلي ذات الأحمال الخفيفة والمتوسطة.

 1.1 تصميم ارتفاع التركيب الثابت

     يضمن الجسم المدمج ذو الارتفاع الثابت التثبيت السريع والمباشر مع دقة تحديد المواقع المتكررة العالية. إنه يتطابق بشكل مثالي مع تخطيطات محطة النقل القياسية، مما يزيل إجراءات ضبط الارتفاع ويحسن كفاءة النشر في الموقع.

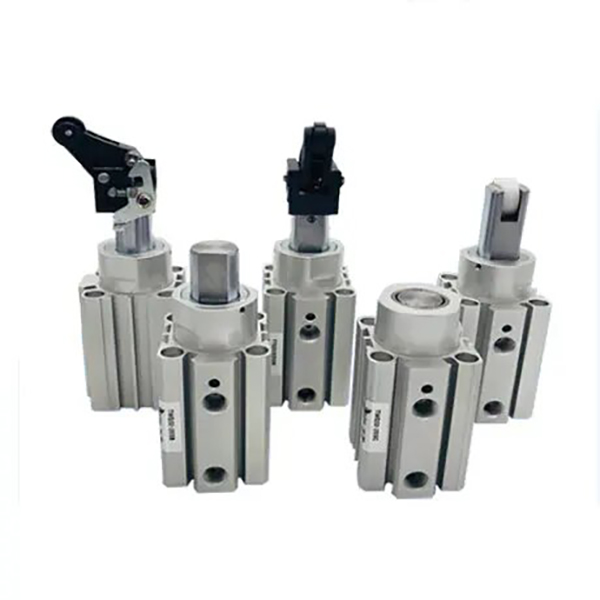

 1.2 أربعة أنواع من أطراف القضيب متعددة الاستخدامات (الميزة الأساسية)

     • ب نوع قضيب مسطح: يوفر هيكل قضيب المكبس المسطح المضاد للدوران أداء توقف مستقرًا ومقاومة قوية للحمل اللامركزي، مما يحافظ على تحديد الموقع بدقة في ظل ظروف القوة الجانبية.

     • نوع قضيب دائري C: قضيب مكبس دائري صلب سميك مع مقاومة معززة للصدمات، مصمم خصيصًا لظروف العمل ذات القوة الجانبية الكبيرة ومتطلبات تحديد موضع الأدوات بدقة.

     • نوع الرافعة الدوارة R: تعمل الرافعة + هيكل الاتصال المتدحرج على تقليل تأثير التوقف من خلال حركة تدحرج سلسة، مما يجعلها مثالية لتشغيل خط النقل المستمر عالي السرعة.

     • نوع الرافعة العازلة القابلة للتعديل K: المخزن المؤقت الهيدروليكي المدمج القابل للتعديل يسمح بتعديل مقاومة التخميد مجانًا للتكيف مع قطع العمل ذات الأوزان المختلفة وسرعات النقل، مما يحقق تأثير التوقف الناعم الأمثل لظروف العمل المتغيرة.

  1.3 وظيفة القفل الذاتي الاختيارية (إصدار R/K)

     تدعم إصدارات الرافعة الدوارة والعازلة هيكل القفل الذاتي الميكانيكي الاختياري. بعد إيقاف تصادم قطع العمل، تقوم الأسطوانة تلقائيًا بقفل ذراع الرافعة لمنع الارتداد والدفع العكسي، مما يزيل بشكل فعال إزاحة قطع العمل ويحسن بشكل كبير استقرار واتساق محطة النقل.

 1.4 حجم صغير وهيكل متين

     يعتمد جسم الأسطوانة معالجة أنودة صلبة بينما يتميز قضيب المكبس بطلاء الكروم الصلب، مما يوفر مقاومة ممتازة للتآكل ومقاومة الصدمات. يتكيف التشغيل القياسي الخالي من الزيت مع بيئات الإنتاج النظيفة وسيناريوهات اللحام المقاومة للرذاذ. تسمح أخاديد المستشعر المحجوزة على الجوانب الأربعة بتركيب المفتاح المغناطيسي دون تداخل هيكلي من أجل تخطيط مرن.

  1.5 أوضاع التشغيل المتنوعة

     يغطي الوضع القياسي الاختياري مزدوج الفعل والأوضاع أحادية الفعل (تمديد الزنبرك / سحب الزنبرك) التدوير التلقائي وحماية السلامة عند انقطاع التيار الكهربائي ومتطلبات التوقف المؤقتة، بما يتوافق مع مختلف منطق التحكم الصناعي.

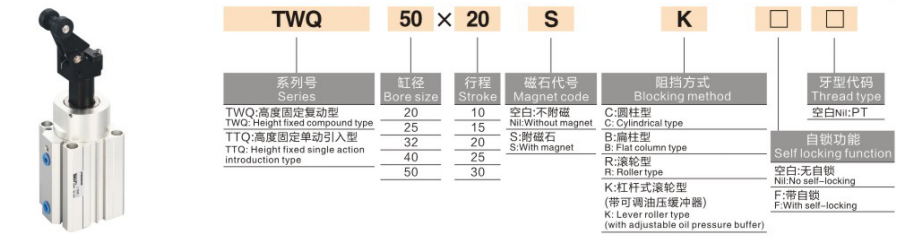

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

  1. أمثلة نموذجية نموذجية: TWQ32-20SB، TWQ50-30RK-F

 2. أمثلة على الترتيب القياسي

     • نموذج قضيب مسطح قياسي: TWQ32-20SB (تجويف φ32، شوط 20 مم، نهاية قضيب عمود مسطح، حاجز مطاطي)

     • نموذج عازلة ذاتية القفل وقابلة للتعديل: TWQ50-30RK-F (تجويفφ50، شوط 30 مم، رافعة عازلة هيدروليكية قابلة للتعديل، مع وظيفة القفل الذاتي)

3. المعلمات الفنية العامة (20°C، 0.5MPa الحالة القياسية)

  3.1 المواصفات الأساسية

     • وضع التشغيل: مزدوج المفعول، أحادي الفعل (امتداد الزنبرك / تراجع الزنبرك)

     • نطاق ضغط العمل: 0.05 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

     • درجة الحرارة المحيطة: -10°C~60°C (بيئة خالية من الجليد)

     • تكوين المخزن المؤقت: S = عازلة مطاطية مزدوجة النهاية؛ K = حاجز هيدروليكي قابل للتعديل + حاجز مطاطي مزدوج الأطراف

     • وضع التشحيم: عملية خالية من الزيت

     • طريقة التثبيت: تركيب شفة قياسية ثابتة الارتفاع

 3.2 مجموعة التجويف والشوط القياسية

  3.3 قوة التوقف النظرية (الوحدة: N @0.5MPa)

  3.4 وزن المنتج (الوحدة: كجم عند الشوط القياسي)

4. إرشادات التكوين والاختيار الأساسية

  4.1 اختيار نوع نهاية القضيب

     • نوع العمود المسطح B (مستحسن): تصميم مضاد للدوران وعالي الثبات، مناسب للأحمال الخفيفة (10-80 كجم) والتشغيل منخفض السرعة (.30.3 م/ث) دون تأثير جانبي واضح.

     • نوع العمود المستدير C: هيكل قضيب سميك مع مقاومة قوية للصدمات، مثالي لسيناريوهات تحديد موضع الأدوات بقوة جانبية كبيرة.

     • نوع الرافعة الدوارة R: أداء دحرجة منخفض التأثير وسلس، مثالي لخطوط النقل عالية السرعة (.50.5 م / ث) والحمولة الخفيفة والمتوسطة (30-100 كجم).

     • نوع الرافعة العازلة القابلة للتعديل K: تخميد قابل للتكيف ومقاومة فائقة للصدمات، مصمم للأحمال المتوسطة (50-150 كجم)، وبدء التشغيل عالي التردد وظروف العمل غير المستقرة.

  4.2 اختيار وظيفة القفل الذاتي

     • نوع القفل الذاتي F (موصى به للخطوط التلقائية): متوفر فقط لإصدارات ذراع R/K. يمنع ارتداد قطعة العمل وإزاحة المحطة، مما يحسن بشكل كبير استقرار التشغيل المستمر للخطوط الآلية.

     • نوع غير القفل: حل فعال من حيث التكلفة للسيناريوهات ذات التأثير العكسي الطفيف وعمليات إعادة الضبط اليدوية، لا يوصى به لخطوط الإنتاج الأوتوماتيكية بالكامل.

  4.3 اختيار وضع التشغيل

     • مزدوج المفعول: الحد الأقصى لقوة التوقف مع إجراء يمكن التحكم فيه ثنائي الاتجاه، ومناسب لسيناريوهات التحكم عالية التردد والتلقائية بالكامل.

     • وحيد المفعول (امتداد الربيع): يمتد تلقائيًا لإيقاف قطع العمل بعد انقطاع التيار الكهربائي، مع إعطاء الأولوية للسلامة للمحطات الخطرة وتطبيقات الحماية من انقطاع التيار الكهربائي.

     • وحيد المفعول (تراجع الربيع): يتوقف مع إمداد الهواء ويطلق تلقائيًا عند انقطاع التيار الكهربائي، ويتكيف مع خطوط النقل المفتوحة عادةً ومهام التوقف المؤقتة.

5. سيناريوهات التطبيق النموذجية

     • خطوط النقل الخفيفة والمتوسطة: يتم تطبيقه على إيقاف وتحديد ونقل موضع المنصات ولوحات الأدوات التي يتراوح وزنها من 10 إلى 150 كجم في الإلكترونيات والأجهزة المنزلية والصناعات الغذائية.

     • خطوط مناولة المواد عالية السرعة: يضمن هيكل الرافعة R/K إيقافًا سلسًا بدون تأثير لقطع العمل عالية السرعة ذات التحميل الخفيف (.50.5 م / ث) على ناقلات الأسطوانة والحزام.

     • محطات المعدات الآلية: جسم مدمج لسهولة التركيب، يستخدم على نطاق واسع لتحديد تحميل/تفريغ الأدوات الآلية، وتحديد موضع محطة التجميع وإيقاف محطة الفحص.

     • خطوط التعبئة والتغليف والخدمات اللوجستية: مثالية لإيقاف صناديق الكرتون والمواد، وحجب المحطات المتباعدة، ووضع التراص، وتتميز بأداء عالي التكلفة وصيانة منخفضة.

6. مقارنة سريعة بين سلسلة TWQ وTWH/TWM

7. دليل الاختيار السريع المكون من 3 خطوات

     1. اختيار حجم التجويف: اختر التجويف وفقًا لوزن قطعة العمل مع عامل أمان 200% (قوة التوقف النظرية ≥ الحمل الفعلي × 2). اختر φ25/φ32 للحمولة التي يقل وزنها عن 80 كجم؛ اختر φ40/φ50 للحمولة من 80 إلى 150 كجم.

     2. اختيار نهاية القضيب والعازلة: اعتماد قضيب مسطح B + عازلة مطاطية S لسيناريوهات التحميل الخفيف منخفضة السرعة؛ حدد نوع الأسطوانة R لخطوط التحميل الخفيف عالية السرعة؛ اختر نوع المخزن المؤقت القابل للتعديل K لظروف العمل ذات التحميل المتوسط ​​والتردد العالي.

     3. اختيار التكوين الوظيفي: تجهيز F ذاتي القفل لخطوط الإنتاج الأوتوماتيكية؛ حدد وضع التمثيل المزدوج للتحكم الدوري عالي التردد؛ اعتماد وضع تمديد زنبركي أحادي الفعل لمحطات الحماية ذات الأولوية للسلامة وانقطاع التيار الكهربائي.

ملخص جملة واحدة

     تتميز أسطوانة السدادة ذات الارتفاع الثابت من سلسلة SOLH TWQ بتصميم مدمج وتوافق متعدد مع نهاية القضيب ووظائف عازلة اختيارية ذاتية القفل وقابلة للتعديل، مما يوفر أداءً عالي التكلفة وحلول إيقاف مستقرة ومرنة لأنظمة النقل الآلية الخفيفة والمتوسطة للخدمة من 10 إلى 150 كجم.
