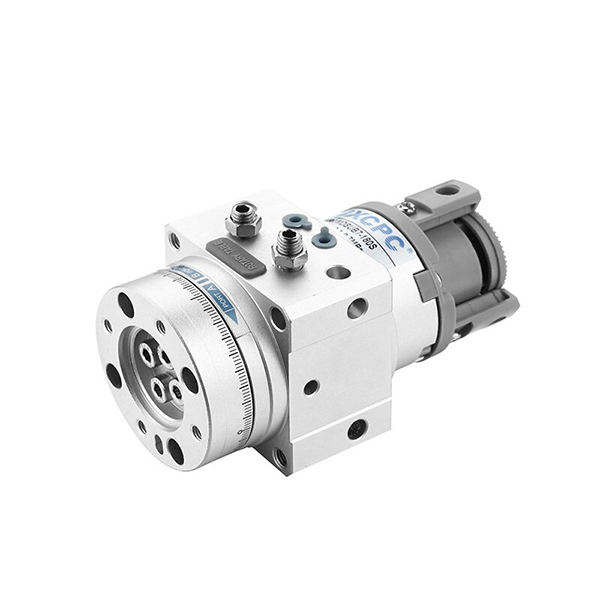

سلسلة MSUB اسطوانة دوارة ريشة | أسطوانة متأرجحة مدمجة عالية الدقة

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH MSUB عبارة عن أسطوانة منضدة دوارة أحادية الريشة عالية الدقة مصممة لتطبيقات التأرجح الدقيقة ذات الحمل الخفيف. إنه يتميز بهيكل مدمج متكامل، وزاوية تأرجح قابلة للضبط الدقيق، وتركيب متعدد الأسطح وأداء رد فعل عكسي منخفض للغاية. يغطي 4 مواصفات للحجم (تتوافق مع التجويف φ10/φ15/φ20/φ30)، ويتم تطبيقه على نطاق واسع في دوران المناول، وتحديد موضع الفهرسة الصغيرة ومحطات تقليب قطع العمل، وهو بمثابة حل التأرجح عالي الدقة السائد لخطوط الإنتاج الدقيقة الآلية.

  1.1 الطاولة الدوارة المتكاملة وهيكل الأسطوانة

     يعمل التصميم المتكامل للمنصة الدوارة وأسطوانة القيادة على التخلص من خلوص التروس تمامًا مع تعزيز الصلابة الشاملة. يحقق النموذج القياسي تسامحًا منخفضًا للغاية مع الجريان، في حين أن إصدار MSUA عالي الدقة الذي تمت ترقيته يوفر دقة تمايل للمنصة في حدود .030.03 مم، مما يضمن تحديد موضع دقيق ثابت وقابل للتكرار.

 1.2 تصميم ريشة واحدة عالية التحميل

     من خلال اعتماد التصميم الهيكلي الأمثل ذو الريشة الواحدة، تتميز الأسطوانة بحجم أصغر ووزن أخف. سعة الحمولة أعلى بمقدار 2 إلى 3 مرات من أسطوانات سلسلة CRB1 التقليدية ذات نفس الحجم، مما يحقق التصغير وإخراج عزم الدوران العالي في وقت واحد.

  1.3 زاوية التأرجح قابلة للتعديل بدقة

     • السكتة الدماغية القياسية: 90 درجة / 180 درجة اختيارية لمتطلبات الدوارة المتنوعة.

     • التسامح التكيف الدقيق: تصميم ريشة واحدة يدعم الضبط الدقيق بمقدار ±5° عند كلا الطرفين؛ نوع الريشة المزدوجة يدعم الضبط الدقيق بمقدار ±2.5 درجة.

     • دقة تحديد المواقع: تسامح صارم مع زاوية التأرجح يبلغ 90°±10′ / 180°±10′، مما يلبي متطلبات الفهرسة والقلب عالية الدقة.

 1.4 خيارات التركيب والأنابيب المرنة

     • وضع الأنابيب: الأنابيب الجانبية والأنابيب المحورية اختيارية؛ تدعم النماذج المجهزة بمحول مغناطيسي الأنابيب الجانبية فقط للحصول على إشارة مستقرة.

     • وضع التركيب: يدعم هيكل الحافة متعدد الأوجه التثبيت متعدد الاتجاهات، مما يوفر المساحة الداخلية للمعدات بشكل فعال ويتكيف مع سيناريوهات التخطيط المدمجة.

  1.5 تسرب منخفض وعمر خدمة طويل

     اعتماد هيكل ختم خاص مخصص لتقليل تسرب الهواء الداخلي والخارجي. يتكيف تصميم التشغيل القياسي الخالي من الزيت مع بيئات الإنتاج النظيفة وظروف العمل الصناعية العامة، مما يقلل من تكاليف الصيانة ويطيل عمر الخدمة المستمر.

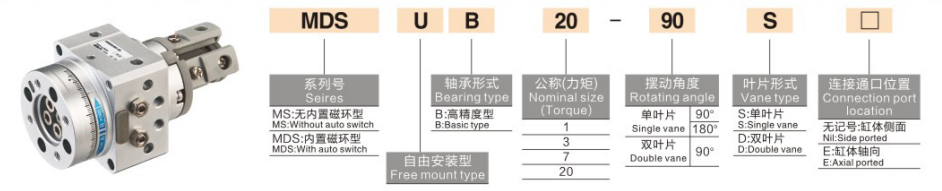

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

  1. أمثلة نموذجية نموذجية: MSUB7-180S، MDSUB20-90S

  2. أمثلة على الترتيب القياسي

     • النموذج القياسي غير المغناطيسي: MSUB7-180S (مقاس 7، زاوية تأرجح 180 درجة، بدون حلقة مغناطيسية)

     • نموذج التغذية المرتدة المغناطيسية: MDSUB20-90S (مقاس 20، زاوية تأرجح 90 درجة، حلقة مغناطيسية مدمجة لتثبيت المفتاح)

3. المعلمات الفنية العامة (20 درجة مئوية، الحالة القياسية)

  3.1 المواصفات الأساسية

     • وضع التشغيل: ريشة واحدة مزدوجة المفعول

     • سائل العمل: الهواء المضغوط (تشغيل بدون زيت)

     • درجة الحرارة المحيطة: 5 درجة مئوية ~ 60 درجة مئوية

     • نطاق ضغط العمل: الحجم 1: 0.2 ~ 0.7MPa؛ الحجم 3/7: 0.15~0.7MPa؛ الحجم 20: 0.15 ~ 1.0 ميجا باسكال

     • وقت التأرجح (@0.5MPa): 0.07 ~ 0.3 ثانية / 90 درجة (قابل للتعديل)

     • نوع المحمل: محمل منزلق عالي التحميل

  3.2 جدول معلمات الأداء الرئيسية

4. إرشادات التكوين والاختيار الأساسية

  4.1 اختيار الحجم (على أساس عزم الدوران والحمل)

     • الحجم 1 (φ10): خرج عزم دوران يبلغ 0.3 نيوتن متر، مناسب للحمل الصغير الخفيف للغاية (1 كجم) وسيناريوهات الحركة الدوارة الدقيقة عالية التردد.

     • الحجم 3 (φ15): خرج عزم دوران يبلغ 0.7 نيوتن متر، مثالي لتطبيقات الحمل الخفيف الصغيرة (1 ~ 3 كجم) مثل دوران مفصل الذراع الآلي.

     • الحجم 7 (φ20): خرج عزم دوران يبلغ 0.9 نيوتن متر، يتوافق تمامًا مع وضع الفهرسة للحمل الصغير والمتوسط ​​(3 ~ 5 كجم) ومحطات تقليب قطع العمل.

     • الحجم 20 (φ30): خرج عزم دوران عالي يبلغ 2.9 نيوتن متر، ينطبق على مهام تحديد المواقع الدوارة ذات الحمل الثقيل المتوسط ​​(5 ~ 10 كجم).

  4.2 اختيار الزاوية والدقة

     • زاوية التأرجح 90 درجة: مصمم للقلب بالزاوية اليمنى وتبديل الاتجاه، ويستخدم على نطاق واسع في تحميل/تفريغ قطع العمل ووضع التوجيه بزاوية 90 درجة.

     • زاوية التأرجح 180 درجة: مناسبة للدوران نصف دورة وقلب قطع العمل، مما يحقق تحديد المواقع العكسي بزاوية 180 درجة وتبديل المحطة ثنائي الاتجاه.

     • ترقية عالية الدقة: اختر سلسلة MSUA لمتطلبات الدقة الفائقة مع دقة تمايل المنصة ≥0.03 مم.

  4.3 تكوين التبديل المغناطيسي

     • MSUB (غير مغناطيسي): إصدار اقتصادي أساسي بدون حلقة مغناطيسية، فعال من حيث التكلفة للحركة الدورية البسيطة دون طلب ردود فعل الإشارة.

     • MDSUB (مغناطيسي): حلقة مغناطيسية مدمجة، متوافقة مع المفاتيح المغناطيسية D-T791/D-T792 مع أوضاع استشعار قابلة للتعديل بشكل تعسفي، وتدعم التحكم الآلي في ربط إشارة PLC.

5. سيناريوهات التطبيق النموذجية

     • الأنظمة الروبوتية الدقيقة: يتم تطبيقه على دوران مفصل الروبوت الصغير وتأرجح المؤثر النهائي، ويتميز بخفة الوزن والحجم الصغير وإمكانية التكرار العالية لتحديد المواقع.

     • محطات الفهرسة الآلية: مثالي للفهرسة الدقيقة 90 درجة/180 درجة، وتحديد موضع الكشف ووضع محطة التجميع في الإلكترونيات وصناعات الأجهزة المنزلية الصغيرة.

     • تقليب الشغل وتوجيهه: مثالية لقلب وتحويل اتجاه قطع العمل ذات الحمل الخفيف (أقل من 10 كجم) على خطوط النقل، مما يحقق عدم حدوث رد فعل عكسي ودوران سلس منخفض التأثير.

     • منصات دوارة صغيرة: يستخدم على نطاق واسع في المنصات الدوارة الدقيقة، وطباعة الملصقات وتدوير محطة وضع العلامات، مع التثبيت المرن وصعوبة الصيانة المنخفضة.

6. مقارنة سريعة بين سلسلة MSUB وCRB2 / CRBU2

7. دليل الاختيار السريع المكون من 3 خطوات

     1. اختيار الحجم: حساب عزم الدوران على أساس وزن قطعة العمل ونصف قطر الدوران مع عامل الأمان ≥2. حدد المقاس 1 للحمولة التي يقل وزنها عن 1 كجم، والمقاس 3 للحمولة من 1 إلى 3 كجم، والمقاس 7 للحمولة من 3 إلى 5 كجم، والمقاس 20 للوزن من 5 إلى 10 كجم.

     2. اختيار الزاوية: اختر زاوية تأرجح 90 درجة للقلب والتوجيه بالزاوية اليمنى؛ اختر زاوية تأرجح 180 درجة لقلب نصف دورة وتحديد المواقع العكسية.

     3. الاختيار الوظيفي: حدد MDSUB مع حلقة مغناطيسية لتعليق الإشارة وربط PLC؛ قم بالترقية إلى سلسلة MSUA لتلبية متطلبات تحديد المواقع فائقة الدقة.

ملخص جملة واحدة

     تتميز الأسطوانة الدوارة المدمجة من سلسلة SOLH MSUB بتصميم طاولة متكامل عالي الدقة، وزاوية تأرجح قابلة للتعديل وقدرة تحميل عالية، مما يوفر حلولاً دوارة دقيقة منخفضة الثبات وعالية الثبات وموفرة للمساحة لمحطات التقليب والفهرسة الآلية ذات التحميل الخفيف على مستوى 10 كجم.
