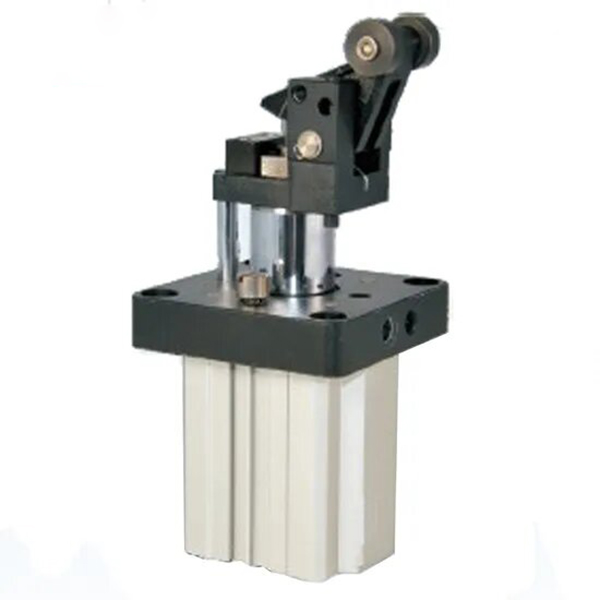

أسطوانة سدادة دوارة من سلسلة TWH / TWM | أسطوانة إيقاف للخدمة الشاقة ذاتية القفل

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH TWH/TWM عبارة عن أسطوانات سدادة للخدمة الشاقة من النوع الأسطواني مصممة لخطوط النقل الآلية ذات الحمل المتوسط ​​والثقيل. تغطي السلسلة أحجام التجويف من φ20 مم إلى φ80 مم، وتتميز بمزايا أساسية بما في ذلك آلية مقاومة الارتداد ذاتية القفل، ومخزن هيدروليكي قياسي قابل للتعديل، وهيكل رافعة عالي الصلابة، وتركيب شفة متكامل. إنه يتعامل بثبات مع المنصات وألواح الأدوات التي يتراوح وزنها بين 30 و300 كجم، والتي تستخدم على نطاق واسع لإيقاف الناقل، وتحديد موضع النقل والمحطة المضادة للتبديل، ويعمل كحل سداد موثوق به لسيناريوهات التشغيل الآلي للأحمال المتوسطة والثقيلة.

  1.1 هيكل تعزيز قوة أسطوانة الرافعة

     من خلال اعتماد تصميم أسطوانة رافعة مزدوجة الفعل، يستخدم المنتج تضخيم قوة الرافعة ومبدأ عمل الاتصال المتداول. إنها توفر قوة إيقاف كبيرة مع تأثير منخفض وتشغيل سلس، مما يقلل بشكل فعال من التأثير الصلب أثناء إيقاف قطعة العمل ويحمي كل من المعدات وقطع العمل.

  1.2 وظيفة أساسية مضادة للارتداد ذاتية القفل

     مجهزة بآلية قفل ذاتي ميكانيكية متكاملة كترقية اختيارية. بعد إيقاف تصادم قطع العمل، تقوم الأسطوانة تلقائيًا بقفل ذراع الرافعة لمنع الارتداد والدفع العكسي لقطع العمل، مما يزيل مشاكل إزاحة المحطة ويحسن بشكل كبير استقرار خط الإنتاج الشامل ودقة تحديد الموضع.

  1.3 نظام عازل هيدروليكي متدرج

     • φ20/φ25 تتحمل صغير: يتوافق مع المخزن المؤقت الهيدروليكي غير القابل للتعديل، ويتكيف بشكل مثالي مع ظروف العمل منخفضة السرعة الخفيفة والمتوسطة الحمل مع أداء تخزين مؤقت مستقر وفعال من حيث التكلفة.

     • φ32–φ80 تجويف كبير: مجهزة عازلة هيدروليكية قابلة للتعديل. يمكن للمستخدمين تدوير قرص الضبط بحرية لتغيير مقاومة التخميد، ومطابقة قطع العمل ذات الأوزان المختلفة وسرعات النقل لامتصاص طاقة التأثير بالكامل وتحقيق التوقف بدون تأثير.

  1.4 تصميم عالي الصلابة وطويل العمر

     يعتمد قضيب المكبس الصلب السميك المطلي بالكروم وجسم الأسطوانة المؤكسد الصلب، ويتميز بمقاومة ممتازة للتآكل، ومقاومة الضغط ومقاومة الصدمات. يتكيف تصميم التشغيل القياسي الخالي من الزيت مع بيئات الإنتاج النظيفة وظروف عمل اللحام المقاومة للرذاذ مع صيانة منخفضة وعمر خدمة ممتد.

  1.5 التثبيت المرن وتخطيط التبديل

     يضمن تركيب الحافة القياسية التثبيت السريع والمستقر. تم حجز جسم الأسطوانة مسبقًا بأخاديد تثبيت المستشعر، مما يدعم تركيب المفتاح المغناطيسي المباشر بدون ملحقات إضافية. يتجنب تصميم التثبيت ذو الجوانب الأربعة تداخل التركيبات في الموقع مع القدرة على التكيف مع التخطيط القوي.

  1.6 نموذج التمايز الوظيفي

     • سلسلة تي دبليو اتش: هيكل قياسي مزدوج المفعول مع أقصى قوة إيقاف، مناسب لسيناريوهات التشغيل والإيقاف ذات الأحمال الثقيلة وعالية التردد.

     • سلسلة تي دبليو ام: عمل مزدوج مع هيكل زنبركي مدمج، وتحقيق التحرير التلقائي بعد انقطاع التيار الكهربائي، وإعطاء الأولوية لسلامة المعدات والأفراد في المحطات عالية المخاطر.

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

  1. أمثلة نموذجية نموذجية: TWH50-30SK-F، TWM63-30K-F

  2. أمثلة على الترتيب القياسي

     • نموذج التحميل المتوسط ​​ذاتي القفل: TWH50-30S-F (تجويفφ50، شوط 30 مم، عازل هيدروليكي غير قابل للتعديل، مع وظيفة القفل الذاتي)

     • نموذج إصدار إيقاف التشغيل الآمن: TWM63-30K-F (تجويف φ63، شوط 30 مم، عازل هيدروليكي قابل للتعديل، هيكل أمان زنبركي مدمج، مع قفل ذاتي)

3. المعلمات الفنية العامة (20°C، 0.5MPa الحالة القياسية)

 3.1 المواصفات الأساسية

     • وضع التشغيل: TWH = التمثيل المزدوج؛ TWM = مزدوج الفعل مع زنبرك مدمج

     • نطاق ضغط العمل: 0.05 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

     • درجة الحرارة المحيطة: -10°C~60°C (بيئة خالية من الجليد)

     • تكوين المخزن المؤقت: φ20/φ25 = حاجز هيدروليكي غير قابل للتعديل؛ φ32~φ80 = حاجز هيدروليكي قابل للتعديل

     • وضع التشحيم: عملية خالية من الزيت

     • طريقة التثبيت: تركيب شفة قياسي

  3.2 مجموعة التجويف والشوط القياسية

 3.3 قوة التوقف النظرية (الوحدة: N @0.5MPa، خرج الرافعة، TWH)

  3.4 وزن المنتج (الوحدة: كجم عند الشوط القياسي، TWH)

4. إرشادات التكوين والاختيار الأساسية

 4.1 اختيار نوع المخزن المؤقت

     • S عازلة هيدروليكية غير قابلة للتعديل: مخصص للتجويف الصغير φ20/φ25. فعالة من حيث التكلفة، ومناسبة للأحمال الخفيفة (<50 كجم) والتشغيل منخفض السرعة (<0.3 م/ث) مع أداء تخزين مؤقت ثابت ومستقر.

     • K عازلة هيدروليكية قابلة للتعديل: حصريًا للتجاويف الكبيرة φ32–φ80. يدعم تعديل التخميد الحر، ويتوافق بشكل مثالي مع الأحمال المتوسطة والثقيلة (50-300 كجم) والتشغيل المتوسط ​​عالي السرعة (.50.5 م/ث)، والتكيف مع ظروف العمل المتنوعة.

 4.2 اختيار وظيفة القفل الذاتي

     • F نوع القفل الذاتي (مستحسن): القفل التلقائي بعد توقف تأثير قطعة العمل، مما يمنع بشكل فعال ارتداد قطعة العمل وإزاحة المحطة. مثالية لخطوط النقل المستمرة المؤتمتة بالكامل، مما يحسن الاستقرار التشغيلي بشكل كبير.

     • نوع غير القفل: ينطبق فقط على السيناريوهات ذات التأثير العكسي البسيط وإعادة الضبط اليدوي. لا ينصح به لخطوط الإنتاج الأوتوماتيكية بسبب ضعف استقرار تحديد المواقع.

  4.3 اختيار وضع التشغيل

     • TWH مزدوج المفعول: الحد الأقصى لقوة التوقف مع التثبيت والتحرير ثنائي الاتجاه الذي يمكن التحكم فيه. مُحسّن لسيناريوهات ركوب الدراجات ذات الحمل الثقيل والتوقف العالي التردد.

     • TWM مزدوج المفعول محمل بنابض: إطلاق تلقائي عند انقطاع التيار الكهربائي، مما يضمن سلامة المعدات والأفراد. الأولوية لمحطات العمل الخطرة وتطبيقات الحماية من انقطاع التيار الكهربائي.

5. سيناريوهات التطبيق النموذجية

     • خطوط النقل المتوسطة والثقيلة: متخصص في إيقاف ونقل وتحديد المواقع ومنع النقل للمنصات ولوحات الأدوات التي يتراوح وزنها بين 50 و300 كجم في الصناعات الإلكترونية والأجهزة المنزلية والخدمات اللوجستية، مما يوفر أداءً مستقرًا لتحديد الأحمال المتوسطة والثقيلة.

     • خطوط مناولة المواد الآلية: يتم تطبيقه على قطع الشغل ذات السرعة المتوسطة والعالية (.50.5 م / ث) التي تتوقف على ناقلات الأسطوانة والحزام. يحقق المخزن المؤقت الهيدروليكي القابل للتعديل عملية إيقاف ناعمة وخالية من الصدمات لحماية قطع العمل.

     • محطات الآلات واللحام: مناسبة لتحميل / تفريغ الأدوات الآلية وتحديد موضع تركيبات اللحام. تتميز بمقاومة الصدمات ومنع خبث اللحام، فهي تتكيف بشكل ثابت مع ظروف العمل الصناعية القاسية.

     • أنظمة الإرساء AS/RS وAGV: يستخدم لإيقاف منصة نقالة المستودعات المجسمة وتحديد موضع الإرساء الدقيق AGV. يضمن التصميم المضاد للارتداد ذاتي القفل عملًا مستقرًا وردود فعل موثوقة للإشارة لأنظمة التخزين الذكية.

6. دليل الاختيار السريع المكون من 3 خطوات

     1. اختيار حجم التجويف: حدد التجويف وفقًا لوزن قطعة العمل وسرعة التشغيل. اتبع معايير السلامة: قوة التوقف النظرية ≥ الحمل الفعلي × 2. φ25 للحمل أقل من 50 كجم؛ φ32/φ40 للحمولة 50-150 كجم؛ φ50/φ63 للحمولة من 150 إلى 300 كجم.

     2. اختيار نوع المخزن المؤقت: اختر المخزن المؤقت S غير القابل للتعديل للتجويف φ20/φ25؛ اختر المخزن المؤقت K القابل للتعديل للتجاويف التي تزيد عن φ32 للتكيف مع السرعة المتغيرة وظروف التحميل.

     3. اختيار التكوين الوظيفي: حدد F القفل الذاتي لجميع خطوط الإنتاج الأوتوماتيكية؛ اعتماد الفعل المزدوج TWH لسيناريوهات الحمل الثقيل والتردد العالي؛ اختر النوع المحمّل بنابض TWM لمحطات الحماية ذات الأولوية للسلامة وانقطاع التيار الكهربائي.

ملخص جملة واحدة

     تدمج أسطوانات سدادة الرافعة ذات التحمل المتوسط ​​من سلسلة SOLH TWH/TWM آلية قفل ذاتي مضادة للارتداد ونظام عازل هيدروليكي متدرج، مما يوفر حلول توقف احترافية مستقرة ومنخفضة التأثير وعالية السلامة لناقل آلي ومحطات إنتاج 30-300 كجم.
