اسطوانة زاوية سلسلة ACK | دوران 90 درجة/180 درجة ومشبك سفلي 2 في 1 أسطوانة

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH ACK عبارة عن أسطوانة زاوية 2 في 1 عالية الأداء تدمج دوران 90 درجة/180 درجة وحركة التثبيت الخطية للأسفل. يغطي أحجام التجويف من φ25mm إلى φ63mm، فهو يعتمد هيكل احترافي ثلاثي الأخدود للحصول على دقة عالية ومقاومة قوية للحمل اللامركزي. تتكيف لوحات الضغط الاختيارية أحادية الجانب/مزدوجة الجوانب واتجاهات الدوران لليسار/اليمين بشكل كامل مع تخطيطات التركيبات المتنوعة. تتميز أسطوانة ACK بالصلابة العالية، وعمر الخدمة الطويل، وقدرة التثبيت للحمل الثقيل، وتُستخدم على نطاق واسع في محطات تثبيت قطع العمل ذات المساحة المحدودة في الأدوات الآلية، وتحديد موضع اللحام، وعمليات تثبيت الختم.

1. الدوران المركب وعمل التثبيت

• تسلسل العمل القياسي: التراجع → 90 درجة / 180 درجة دوران يسار / يمين → تمديد للتثبيت لأسفل

• إعادة تعيين التسلسل: اسحب لتحرير المشبك ← الدوران العكسي ← تمديد وإعادة الضبط

• تحديد المواقع بدقة عالية: زاوية دوران قياسية تبلغ 90 درجة بدقة عالية تبلغ ±1.5 درجة؛ نوع الدوران 180 درجة اختياري، مما يضمن تحديد موضع قطع العمل بشكل متكرر وموثوق.

2. صلابة عالية وعمر خدمة ممتد

• هيكل ثلاثي الأخدود: يوفر التصميم التوجيهي الأمثل ثلاثي الاتجاهات ثباتًا رائعًا للحركة، ودقة توجيه عالية وقدرة قوية على مقاومة الانحراف، ومقاومة الحمل اللامركزي بشكل فعال أثناء التثبيت.

• تكوين مواد عالية القوة: يعتمد قضيب المكبس على سبائك فولاذية خاصة مع عملية معالجة حرارية لمقاومة التآكل الممتازة والمتانة. يخضع جسم الأسطوانة لمعالجة أنودة صلبة لتعزيز مقاومة التآكل والصلابة الهيكلية.

• الأختام المستوردة المتميزة: يعتمد مواد مانعة للتسرب مستوردة ذات قدرة ممتازة على التكيف مع ظروف العمل المعقدة، مما يقلل بشكل فعال من تسرب الهواء ويطيل عمر الخدمة الإجمالي للأسطوانة بشكل كبير.

3. التثبيت المرن والتكوين المتنوع

• أنواع لوحات الضغط الاختيارية: لوحة ضغط أحادية الجانب ACK لقطع العمل الضيقة؛ لوحة الضغط ذات الوجهين ACKD لقطع العمل الواسعة، تغطي متطلبات تثبيت قطع العمل المتنوعة.

• اتجاه دوران قابل للتعديل: L (دوران يسارًا عكس اتجاه عقارب الساعة) وR (دوران يمينًا في اتجاه عقارب الساعة) اختياريان لمطابقة تخطيطات المحطات المختلفة في الموقع.

• تصميم التركيب العالمي: مجهزة بـ 4 فتحات سفلية للتثبيت المباشر، متوافقة مع تركيب الحافة. تسمح أخاديد المفاتيح القياسية المحجوزة بالتركيب المريح للمفاتيح المغناطيسية لاكتشاف الموضع.

قواعد تسمية النماذج الكاملة وأمثلة الطلب

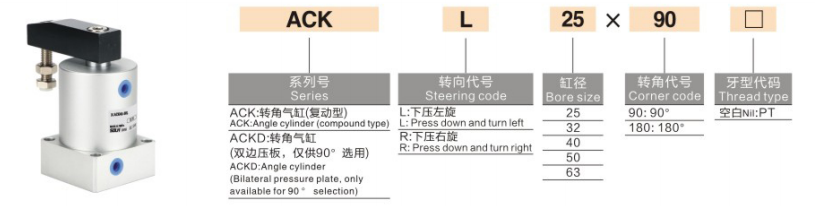

1. أمثلة نموذجية نموذجية: ACKL25-90، ACKDR40-90

2. أمثلة على الترتيب القياسي

• دوران يسار من جانب واحد 90 درجة: ACKL25-90 (تجويفφ25، دوران يسار، زاوية قياسية 90 درجة)

• دوران يمين على الوجهين 90 درجة: ACKDR32-90 (تجويفφ32، لوحة مزدوجة الجوانب، دوران يمين، زاوية 90 درجة)

• تتحمل النوع الثقيل: ACKL63-90 (أقصى تجويف φ63، دوران يسار، زاوية 90 درجة للتثبيت بالأحمال الثقيلة)

المعلمات الفنية العامة (20°C، 0.5MPa الحالة القياسية)

1. المواصفات الأساسية

• وضع التشغيل: حركة مركبة مزدوجة الفعل (الدوران + التثبيت للأسفل)

• نطاق ضغط العمل: 0.15 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

• درجة الحرارة المحيطة: -20 درجة مئوية ~ 80 درجة مئوية

• سرعة تشغيل المكبس: 50 ~ 200 مم / ثانية

• زاوية الدوران: 90 درجة (قياسي)؛ 180 درجة (اختياري)

• السكتة الدماغية لقط القياسية: φ25=12 مم؛ φ32=16 ملم؛ φ40=20 ملم؛ φ50 = 25 مم؛ φ63 = 30 ملم

2. قوة التثبيت النظرية (الوحدة: N @0.5MPa)

3. وزن المنتج (الوحدة: كجم عند 90 درجة من النوع القياسي)

سيناريوهات التطبيق النموذجية

• أدوات الآلات وتركيبات اللحام: مثالية لتثبيت موضع قطع العمل، وتثبيت اللحام، ومحطة الختم المضادة للتحول. يعمل الدوران المتكامل والتثبيت 2 في 1 على تبسيط الهيكل الميكانيكي وتوفير مساحة التثبيت.

• معالجة المكونات الإلكترونية والدقيقة: مناسبة لربط البليت وتثبيت الرقصة وتحديد موضع الأجزاء بدقة متناهية. إنه يتميز بدقة تحديد المواقع العالية وتوليد الغبار المنخفض، مما يلبي متطلبات الدقة والنظافة الصارمة.

• آلية التحويل الآلي: يتم تطبيقه على نطاق واسع لتحديد الطاولة الدوارة، ووضع آلية التقليب ومحطات التثبيت قصيرة الشوط، مما يوفر أداء حركة مركب مستقر وسلس وقابل للتكرار.

• ظروف عمل التثبيت للخدمة الشاقة: بفضل قوة التثبيت القوية وقدرة التحميل الممتازة ضد غريب الأطوار، فإنه يتكيف بشكل مثالي مع تثبيت قطع العمل الثقيلة وتثبيت القالب وسيناريوهات تحديد المواقع بدقة كبيرة الحمل.

دليل الاختيار السريع المكون من 3 خطوات

1. اختيار حجم التجويف: حدد حجم التجويف وفقًا لحمل التثبيت الفعلي. ضمان قوة التثبيت النظرية ≥ الحمل الفعلي × 1.5 عامل الأمان؛ قم بإعطاء الأولوية لـ φ40 أو التجويف الأكبر لظروف العمل الشاقة.

2. اختيار السكتة الدماغية: تتراوح شوط التثبيت القياسي من 12 مم إلى 30 مم. احتفظ بهامش السكتة الدماغية من 3 إلى 5 مم وفقًا لارتفاع قطعة العمل لتجنب التداخل الميكانيكي أثناء التشغيل.

3. اختيار التكوين

￮ نوع لوحة الضغط: اختر لوحة ACK أحادية الجانب لقطع العمل الضيقة؛ حدد لوحة ACKD على الوجهين لقطع العمل الواسعة.

￮ اتجاه الدوران: حدد الدوران لليسار L أو الدوران لليمين وفقًا للتخطيط الفعلي للمحطة وظروف التداخل الميكانيكي.

ملخص جملة واحدة

     تعتمد أسطوانة الزاوية من سلسلة SOLH ACK هيكلًا عالي الدقة ثلاثي الأخدود، مما يدعم الدوران 90 درجة/180 درجة وتكامل التثبيت للأسفل. مع لوحات الضغط الاختيارية أحادية/مزدوجة الجوانب، والدوران المرن لليسار/اليمين والأداء الممتاز المضاد للانحراف للحمل الثقيل، فهو حل تثبيت عالي الصلابة وطويل العمر لمختلف محطات التركيب الآلية ذات المساحة المحدودة.
