اسطوانة قضيب مزدوج من سلسلة CXS

أسطوانة قضيب مزدوج من سلسلة CXS | أسطوانة هوائية مدمجة عالية الصلابة بدون دوران

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج والهيكل الأساسي

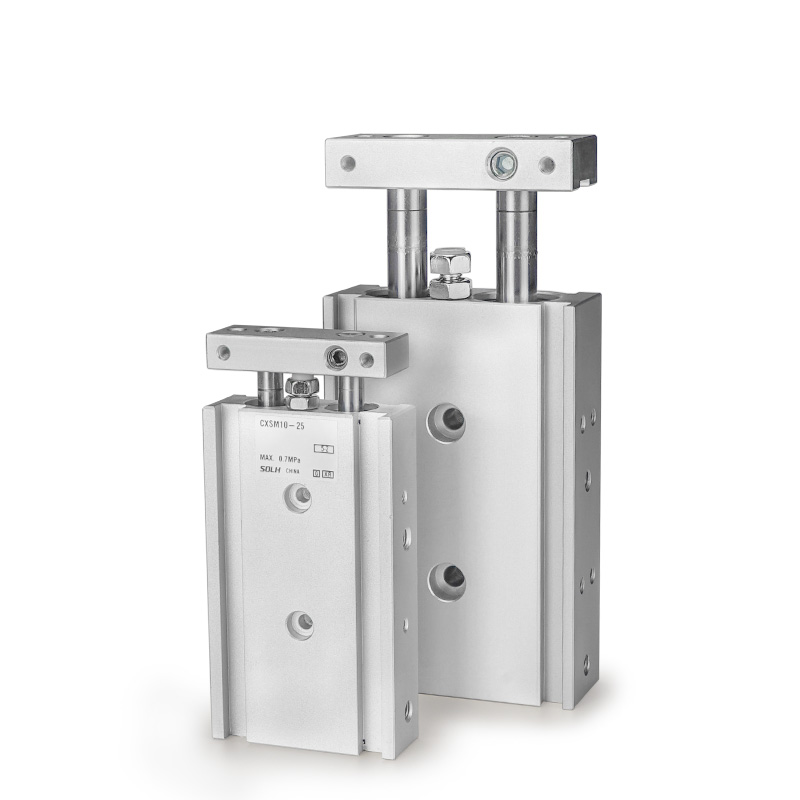

     سلسلة SOLH CXS عبارة عن أسطوانة مزدوجة رفيعة عالية الصلابة تتبنى هيكلًا متكاملًا بمكبس مزدوج وقضيب توجيه مزدوج. تتميز بقضبان مزدوجة محورية وقيادة متزامنة بمكبس مزدوج، وتوفر قوة دفع مضاعفة تقريبًا مقارنة بالأسطوانات المفردة، مقترنة بأداء دوران فائق الدقة ±0.1 درجة صفر. بفضل الصلابة الممتازة والمقاومة القوية للحمل الجانبي، لا تحتاج هذه الأسطوانة إلى ملحقات توجيه إضافية، وهي مناسبة تمامًا للحركة الخطية عالية الدقة مثل الالتقاط والمكان، ونقل المواد، وتحديد المواقع، والضغط الخفيف في المساحات الآلية المدمجة.

المزايا الهيكلية الأساسية

• مكبس مزدوج وتكامل قضيب التوجيه المزدوج: تكوينات اختيارية للمحامل المنزلقة (M) والمحامل الكروية (L) بأبعاد إجمالية عالمية بالكامل، ومتوافقة مع ظروف العمل المتنوعة وميزانيات التكلفة.

• التصميم المغناطيسي والعازل القياسي: الحلقة المغناطيسية المدمجة (لاحقة Z القياسية) تحتفظ بمواضع التثبيت المباشر للمفتاح المغناطيسي بدون أقواس إضافية. يأتي العازل المطاطي المزدوج بشكل قياسي؛ يعتبر حاجز الهواء اختياريًا لنماذج التجويف الكبيرة للتخلص من التأثير عالي السرعة.

• المدمج في صلابة عالية: يعمل هيكل القضيب المزدوج المدمج على تعزيز الاستقرار الهيكلي الشامل بشكل كبير، والمقاومة الفعالة للأحمال الجانبية والغريبة الأطوار، مما يضمن دقة الحركة الخطية المستقرة والقابلة للتكرار.

تصنيف السلسلة الفرعية الأساسية (نوع المحمل والقضيب)

تغطي سلسلة CXS أربعة نماذج رئيسية، تتوافق تمامًا مع الأحمال الثقيلة ذات السرعة المنخفضة والدقة عالية السرعة وسيناريوهات العمل الثنائية من خلال القضيب لمعدات التشغيل الآلي المدمجة.

قواعد تسمية النماذج الكاملة

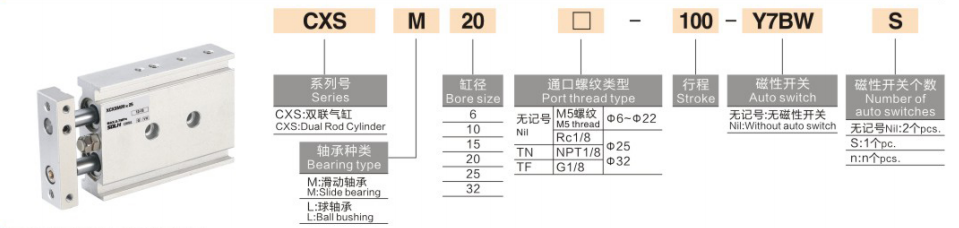

مثال النموذج: CXSM20-50Z-M9B

1. تعريف رمز التسمية

1. كود السلسلة: CXS + نوع المحمل والقضيب (M / L / WM / WL)

2. حجم التجويف: 6 / 10 / 15 / 20 / 25 / 32 مم (نطاق التجويف القياسي الكامل)

3. السكتة الدماغية القياسية: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 مم (أقصى حد: 100 مم)

4. تكوين العازلة والحلقة المغناطيسية

￮ Z: التكوين القياسي (حلقة مغناطيسية مدمجة + عازل مطاطي مزدوج الطرف، متوافق مع تركيب المفتاح المغناطيسي)

￮ من الألف إلى الياء: حاجز الهواء (فقط للتجويف الكبير φ20/25/32، للسيناريوهات المضادة للصدمات عالية السرعة والحمولة الثقيلة)

￮ لا توجد لاحقة Z: نوع غير مغناطيسي (تركيب المفتاح المغناطيسي غير متوفر)

5. التبديل المغناطيسي: اختياري D-M9B، D-A93، D-M9N ونماذج أخرى؛ مثبتة مباشرة على الأخاديد الجانبية لقضيب التوجيه بدون أقواس تثبيت

6. جهاز القفل (اختياري): R (قفل نهاية السحب)، P (قفل نهاية ممتد)

المعايير الفنية العامة

(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، هواء جاف)

• وضع التشغيل: القيادة المتزامنة مزدوجة المكبس المزدوج (خرج الدفع المزدوج)

• نطاق ضغط العمل: 0.1 ~ 0.7MPa (الحد الأدنى لضغط العمل: 0.1MPa)

• ضغط إثبات: 1.05 ميجا باسكال

• درجة الحرارة المحيطة: -10°C~60°C (بيئة تقليدية خالية من الجليد)

• سرعة التشغيل: 30 ~ 300 مم / ثانية (نوع CXSL عالي السرعة يصل إلى 400 مم / ثانية)

• دقة مضادة للدوران: ±0.1° (دقة فائقة، عدم التواء تقريبًا)

• وضع المخزن المؤقت: عازلة مطاطية مزدوجة النهاية بشكل قياسي؛ حاجز الهواء (AZ) اختياري للتجويف φ20/25/32

• حجم منفذ الأنابيب

￮ φ6/10/15: M5×0.8

￮ φ20/25/32: Rc1/8

• طريقة التركيب: تركيب ثلاثي الجوانب (أسفل / أعلى / جانب)، تركيب مرن يتكيف مع تخطيطات المعدات المدمجة المختلفة

بيانات الدفع والتوتر النظرية (@0.5MPa، الوحدة: N)

يوفر هيكل المكبس المزدوجقوة الانتاج المزدوجة مقارنة بالأسطوانات ذات المكبس الواحد بنفس حجم التجويف

دليل الاختيار السريع

1. اختيار نوع المحمل والقضيب: اختر CXSM لظروف العمل المقاومة للتآكل والحمل الثقيل؛ حدد CXSL للتشغيل عالي السرعة والسلس للغاية؛ اعتماد CXSWM / CXSWL لإخراج القضبان الثنائية ومتطلبات التشغيل ثنائية الجانب.

2. اختيار التكوين المغناطيسي: حدد لاحقة Z مع حلقة مغناطيسية مدمجة لاكتشاف موضع الضربة؛ حذف اللاحقة Z لسيناريوهات التطبيقات غير المغناطيسية.

3. اختيار تكوين المخزن المؤقت: تجهيز عازل الهواء AZ لظروف العمل عالية السرعة وطويلة السكتة الدماغية وعالية التأثير؛ اعتماد عازلة مطاطية قياسية للسيناريوهات العامة التقليدية.

4. اختيار التجويف والسكتة الدماغية: تأكيد حجم التجويف وفقًا لمتطلبات الدفع والحمل الفعلية؛ نطاق الشوط القياسي هو 5 ~ 100 مم مع الحد الأقصى للسكتة الدماغية 100 مم.

ملخص جملة واحدة

     تتميز الأسطوانة ذات القضيب المزدوج من سلسلة SOLH CXS بمخرج دفع مزدوج بمكبس مزدوج، ودقة دوران ±0.1 درجة صفر، ومقاومة عالية للحمل الجانبي ومخزن هواء اختياري، مما يعمل كحل قيادة عالي الدقة وفعال من حيث التكلفة لمحطات تحديد المواقع والضغط والنقل الأوتوماتيكية المدمجة.
