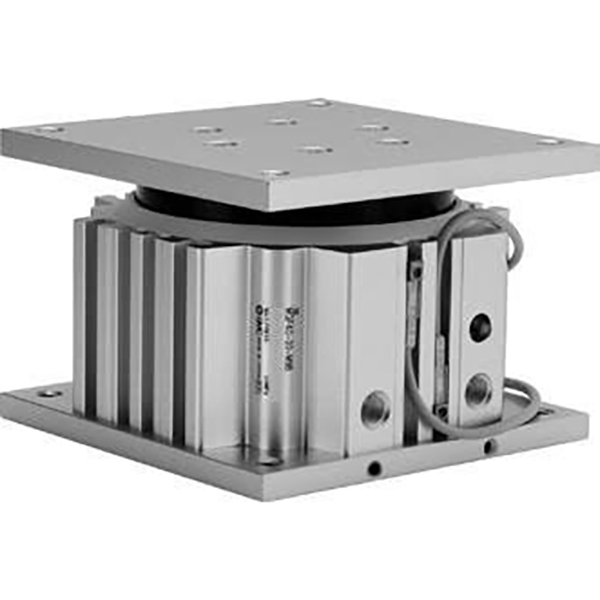

اسطوانة جدول دليل سلسلة MGF | أسطوانة هوائية منخفضة المستوى ومضادة للانحراف

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH MGF عبارة عن أسطوانة طاولة توجيه منخفضة المستوى تتميز بهيكل جلبة توجيه كبير متحد المركز وقدرة تحميل موحدة مضادة للانحراف بزاوية 360 درجة. تغطي أحجام التجويف φ40mm وφ63mm وφ100mm بضربات قصيرة قياسية تتراوح من 30mm إلى 100mm، وتعتمد هذه الأسطوانة تصميمًا منخفض الارتفاع فائق النحافة وتدعم التثبيت ثنائي الاتجاه العلوي والسفلي. إنه يوفر أداءً ممتازًا ضد الحمل اللامركزي وقدرة عالية الدقة على مقاومة الدوران، وهو مناسب تمامًا لظروف العمل ذات الأحمال الثقيلة قصيرة الشوط مثل رفع قطع العمل، وتحديد المواقع بدقة، وتدوير المحطة، والدفع للخدمة الشاقة، وهو بمثابة الحل الهوائي المفضل للمعدات الآلية المدمجة.

المزايا الهيكلية الرئيسية

• ملف تعريف منخفض للغاية وارتفاع مصغر: الارتفاع الإجمالي للتركيب أقل بنسبة 15-20% من سلسلة MGQ، مما يحقق هيكلًا نحيفًا للغاية ليناسب تخطيط المعدات المضغوطة للغاية. يؤدي استبدال هيكل قضيب التوجيه المزدوج التقليدي بغطاء توجيه متحد المركز بقطر كبير إلى تقليل الوزن الإجمالي بنسبة 15% تقريبًا ويوفر أداء ثابتًا مضادًا للانحراف متعدد الاتجاهات بزاوية 360 درجة دون حساسية اتجاهية.

• حمل قوي مضاد غريب الأطوار وصلابة عالية: يوفر الغلاف التوجيهي الكبير المدمج وهيكل الدبوس المدمج المضاد للدوران للأسطوانة عزم دوران مسموحًا به للغاية، يصل إلى 409 نيوتن · متر للطراز φ100 مم. إنه يتحمل الأحمال اللامركزية بثبات من أي اتجاه 360 درجة دون انحراف أو تشويش. تضمن الدقة العالية المضادة للدوران تحديد موضع متكرر ومستقر: φ40 (±0.08°)، φ63 (±0.06°)، φ100 (±0.05°).

• تركيب مرن وتصميم الأنابيب: يعتمد تصميم التركيب المبتكر ثنائي الاتجاه العلوي والسفلي، مما يتيح التثبيت الثابت على كل من الأسطح العلوية والسفلية للتكيف مع سيناريوهات الرفع الأفقي والضغط العمودي والعمل متعدد الاتجاهات. مجهزة بتصميم فتحة T بأربعة جوانب (ثلاثة جوانب متوفرة باستثناء سطح الأنابيب)، يمكن تثبيت المفاتيح المغناطيسية على أربعة جوانب للكشف المرن عن السكتة الدماغية متعددة المواضع.

• تصميم متين ومنخفض الصيانة: هيكل ترددي مزدوج المفعول مع عوازل مطاطية مزدوجة النهاية يقلل بشكل فعال من تأثير الحركة وضوضاء التشغيل، مما يطيل عمر خدمة الأسطوانة والمعدات الطرفية. يدعم التصميم الخالي من الزيت والخالي من الصيانة التشغيل في البيئات النظيفة ويقلل بشكل كبير من تكاليف الصيانة اليومية.

قواعد تسمية النماذج الكاملة

أمثلة على النماذج: MGF63-50-M9BW | 10-MGF40-30-Y59B

أمثلة مرجعية للطلب القياسي

• إم جي إف40-30: تجويف 40 مم، شوط 30 مم، نوع قياسي بدون مفتاح مغناطيسي

• إم جي إف63-75-2S: تجويف 63 مم، شوط 75 مم، مفاتيح مغناطيسية مزدوجة للكشف عن الموضع المزدوج

• 10-MGF100-100-Y59B: تجويف 100 مم، شوط 100 مم، سلسلة نظيفة منخفضة الغبار مع مفتاح مغناطيسي Y59B

المعايير الفنية الأساسية القياسية

(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، ضغط مقنن 0.5 ميجا باسكال)

1. مواصفات الأداء العامة

• وضع التشغيل: الحركة الترددية ذات المفعول المزدوج

• نطاق ضغط العمل: 0.1 ~ 1.0MPa؛ ضغط الدليل: 1.5 ميجا باسكال

• درجة الحرارة المحيطة: -10°C~60°C (بيئة خالية من الجليد)

• سرعة تشغيل المكبس: 50 ~ 500 مم / ثانية

• وضع المخزن المؤقت: عازل مطاطي مزدوج الأطراف لتقليل التأثير والقضاء على الضوضاء

• وضع التشحيم: تشغيل بدون صيانة بدون زيت، متوافق مع ورش العمل النظيفة

2. بيانات الدفع النظرية (الوحدة: N)

3. بيانات عزم الدوران المسموح بها (100 مم/ثانية، الوحدة: نيوتن متر)

4. بيانات وزن المنتج (الشوط 50 مم، الوحدة: كجم)

سيناريوهات التطبيق النموذجية

• محطات الرفع وتحديد المواقع: مثالية لرفع قطع العمل في خط الإنتاج، ووضع البليت وإخراج الرقصة. يضمن هيكل التوجيه عالي الصلابة التشغيل المستقر في ظل ظروف الحمل الثقيل قصيرة الشوط دون انحراف في الموضع.

• تحول المحطة وتبديل الاتجاه: مناسبة لتدوير لوحة المؤشر، وتقليب قطعة العمل بزاوية 90 درجة وعمليات تبديل الاتجاه الآلي. تضمن الدقة الفائقة المضادة للدوران دقة التصنيع والتجميع المتسقة.

• الترجمة الثقيلة لمسافات قصيرة: مثالية لدفع/سحب الأحمال الثقيلة ذات السكتة الدماغية القصيرة وقيادة الأحمال اللامركزية ذات الاتجاه التعسفي بزاوية 360 درجة. تعمل القدرة الموحدة المضادة للانحراف في كل الاتجاهات على حل مشكلة القيود الاتجاهية للأسطوانات التقليدية ذات قضيب التوجيه المزدوج.

• معدات آلية عالية النظافة: يتكيف التصميم الخالي من الزيوت ومنخفض الغبار مع بيئات العمل الصارمة لأشباه الموصلات والإلكترونيات 3C والمعدات الطبية، مما يلبي معايير إنتاج ورشة العمل النظيفة مع متطلبات صيانة منخفضة.

إم جي إف مقابل MGQ مقارنة الفرق الأساسي

دليل الاختيار السريع المكون من ثلاث خطوات

1. اختيار حجم التجويف: حدد التجويف المناسب بناءً على حمل العمل الفعلي. ضمان التوجه النظري ≥ الحمل الفعلي × 1.5. قم بإعطاء الأولوية لأحجام التجويف الأكبر لظروف العمل ذات الحمل اللامركزي لتعزيز الاستقرار والأداء المضاد للانحراف.

2. اختيار السكتة الدماغية: خيارات السكتة الدماغية القياسية هي 30 مم، 50 مم، 75 مم و 100 مم. تفضل سلسلة MGF لجميع التطبيقات قصيرة الشوط (أقل من 100 مم) التي تتطلب مظهرًا منخفضًا وقدرة عالية على مقاومة الانحراف.

3. اختيار التكوين

￮ اكتشاف السكتة الدماغية ذات الموضع المزدوج: حدد تكوين المفتاح المغناطيسي المزدوج 2S لمراقبة دقيقة لتحديد المواقع من طرف إلى طرف.

￮ بيئة عالية النظافة: اختر سلسلة ذات 10 بادئات نظيفة منخفضة الغبار للتكيف مع سيناريوهات أشباه الموصلات والمعدات الطبية والإلكترونية الدقيقة.

ملخص جملة واحدة

     تتميز أسطوانة طاولة التوجيه منخفضة المستوى من سلسلة SOLH MGF بارتفاع تركيب رفيع للغاية، وقدرة حمل موحدة مضادة للانحراف بزاوية 360 درجة، وعزم دوران كبير مسموح به ومرونة تركيب ثنائية الاتجاه، وهي بمثابة الحل الهوائي الأمثل للحمل الثقيل قصير الشوط لمعدات التشغيل الآلي الدقيقة المدمجة.
