اسطوانة قضيب مزدوج من سلسلة TN

أسطوانة العمود المزدوج من سلسلة TN | أسطوانة هوائية مدمجة منخفضة التكلفة بقضيب مزدوج

العلامة التجارية: SOLH من Richge Technology

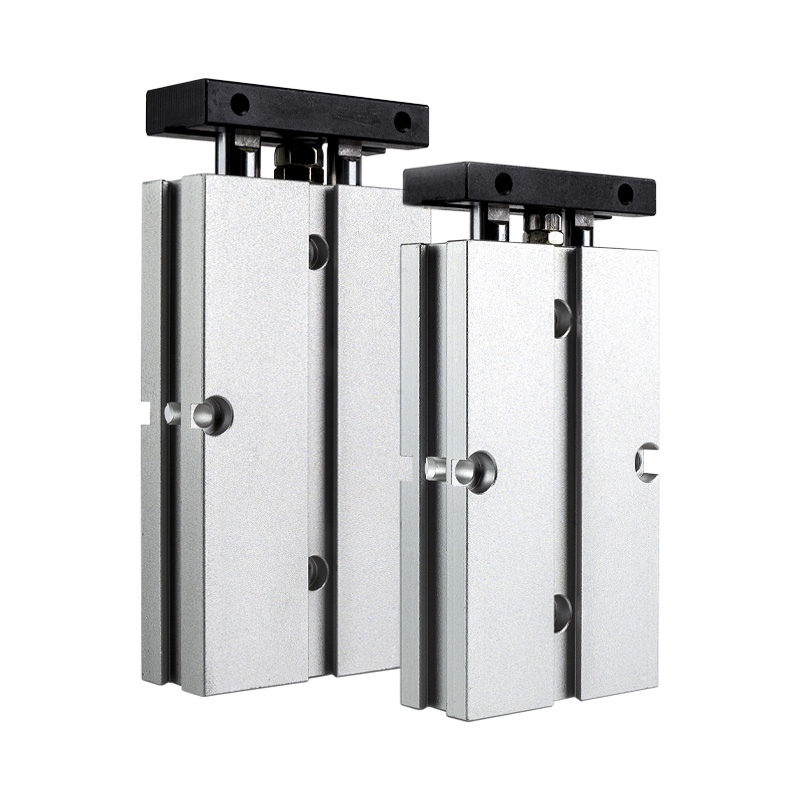

نظرة عامة على المنتج والهيكل الأساسي

     سلسلة SOLH TN عبارة عن أسطوانة مزدوجة العمود مدمجة وفعالة من حيث التكلفة وتتميز بهيكل قضيب مزدوج أحادي المكبس وتوجيه محمل منزلق. تم تصميمه للتركيب الموفر للمساحة والتركيب متعدد الاستخدامات، ويأتي مزودًا بحلقات مغناطيسية مدمجة قياسية ومخزن مؤقت قابل للتعديل. مع دقة مقاومة الدوران ±0.2° وأداء ممتاز ضد الانحراف، يتم تطبيق أسطوانة TN على نطاق واسع في سيناريوهات التشغيل الآلي للأحمال الخفيفة بما في ذلك تحديد المواقع بدقة، وضغط قطع العمل، وحجب المواد، والنقل الخطي، مما يوفر عالمية متميزة ومزايا التكلفة للمحطات الآلية القياسية.

1. المزايا الهيكلية الأساسية

• عملية متزامنة للقضيب المزدوج المستقر: يعتمد مكبسًا واحدًا وتكوينًا مزدوجًا متوازيًا لقضيب الكروم الصلب مع جلبة منزلقة ممتدة. يقاوم الهيكل المتزامن ثنائي القضيب الالتواء والتأرجح بشكل فعال، مما يحقق أداء موثوقًا مضادًا للانحراف مع تحمل دوران قدره ±0.2 درجة لمهام توجيه الحمل الخفيف.

• عازلة قابلة للتعديل وضبط السكتة الدماغية: مجهزة ببطانة مطاطية أمامية قابلة للتعديل مضادة للتصادمات من أجل ضبط دقيق للسكتة الدماغية والتخزين المؤقت الناعم؛ متطابق مع المخزن المؤقت الخلفي الثابت لتقليل تأثير التشغيل والضوضاء، مما يضمن حركة ترددية مستقرة.

• تركيب موفر للمساحة على 3 جوانب: تصميم الجسم المدمج يدعم التثبيت المرن من الاتجاهات السفلية والعلوية والجانبية. تسمح الأخاديد الجانبية المحجوزة بتركيب المفتاح المغناطيسي المباشر دون دعامات إضافية، مما يزيد من الاستفادة من مساحة المعدات.

• التكوين المغناطيسي القياسي: تم تجهيز الحلقة المغناطيسية المدمجة (لاحقة S) بشكل قياسي لجميع موديلات سلسلة TN مع عدم توفر إصدار غير مغناطيسي، مما يتيح اكتشاف موضع الضربة بسهولة للتطبيقات الآلية العالمية.

2. تمايز المنتج الأساسي (مرجع الاختيار الرئيسي)

• سلسلة TN مقابل TR: تتبنى TN معيار المؤسسة بحجم أكثر إحكاما وتكلفة أقل ولا يوجد خيار تجويف φ6؛ تتبع TR معايير JIS الصناعية ذات الصلابة الأعلى ومقاومة الأحمال الثقيلة وأحجام التجويف الكاملة بما في ذلك φ6.

• سلسلة TN vs CXS / CXSJ: تتميز TN بهيكل أحادي المكبس مع خرج دفع فردي قياسي، وبأسعار معقولة وموفرة للمساحة؛ تعتمد CXS وCXSJ تصميمًا مزدوج المكبس مع خرج دفع مزدوج وأداء فائق السرعة، ومناسب للسيناريوهات ذات الأحمال الثقيلة وعالية الدقة.

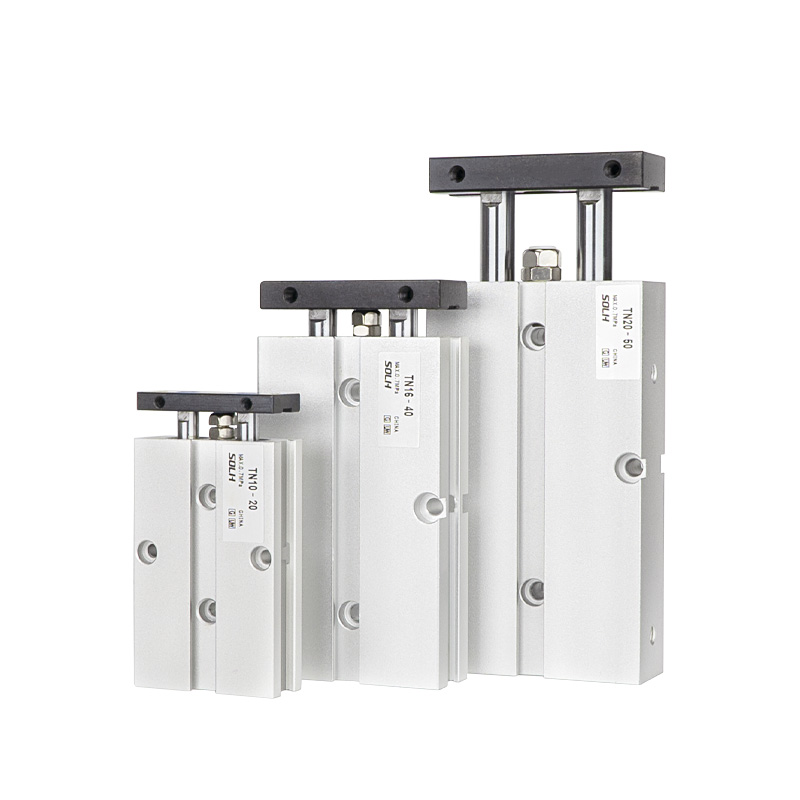

تصنيف السلسلة الفرعية الأساسية (نوع القضيب)

تغطي سلسلة TN نوعين من القضبان الرئيسية لتلبية التشغيل أحادي الطرف ومتطلبات الحركة الثنائية من النوع لمحطات التشغيل الآلي المتنوعة ذات الأحمال الخفيفة.

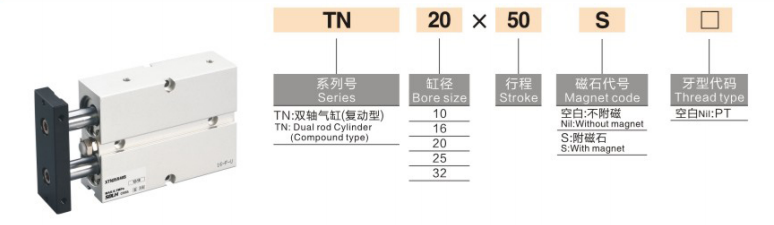

قواعد تسمية النماذج الكاملة

مثال النموذج: TN20×50S

1. تعريف رمز التسمية

1. كود السلسلة: TN (قضيب أحادي الطرف) / TNW (قضيب مزدوج)

2. حجم التجويف: 10 / 16 / 20 / 25 / 32 مم (تجويفφ6 غير متوفر، يختلف عن سلسلة TR)

3. السكتة الدماغية القياسية: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 مم (أقصى حد: 200 مم)

4. تكوين الحلقة المغناطيسية: S (حلقة مغناطيسية مدمجة قياسية، تكوين إلزامي، لا يوجد إصدار غير مغناطيسي)

5. نوع الموضوع: موضوع PT (Rc) الافتراضي ؛ خيط G اختياري (لاحقة G) / خيط NPT (لاحقة T)

6. التبديل المغناطيسي: اختياري CS1-J، CS1-G، D-M9B ونماذج أخرى، مثبتة مباشرة على الأخاديد الجانبية المحجوزة

المعايير الفنية العامة

(ظروف الاختبار القياسية: درجة حرارة عادية 20 درجة مئوية، هواء جاف)

• وضع التشغيل: القيادة بمكبس واحد مزدوج المفعول

• نطاق ضغط العمل: 0.15 ~ 1.0 ميجا باسكال

• ضغط إثبات: 1.5 ميجا باسكال

• درجة الحرارة المحيطة: -20 درجة مئوية إلى 70 درجة مئوية (بيئة خالية من الجليد)

• سرعة التشغيل: 30 ~ 500 مم / ثانية

• دقة مضادة للدوران: ±0.2° (دقة توجيه حمل الضوء المستقرة)

• وضع المخزن المؤقت: وسادة أمامية مطاطية مضادة للتصادمات قابلة للتعديل + عازلة مطاطية ثابتة خلفية (لا يوجد خيار عازل للهواء)

• حجم منفذ الأنابيب

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• طريقة التركيب: تركيب مدمج للجسم + تركيب ثلاثي الجوانب (أسفل / أعلى / جانب)، تصميم موفر للمساحة للغاية

بيانات الدفع والتوتر النظرية (@0.5MPa، الوحدة: N)

هيكل أحادي المكبس مع خرج دفع فردي قياسي، فعال من حيث التكلفة لسيناريوهات الحمل الخفيف التقليدية

دليل الاختيار السريع

1. اختيار الميزانية والمساحة: اختر سلسلة TN للمساحة الصغيرة للغاية ومتطلبات الحمل الخفيف منخفضة التكلفة؛ حدد سلسلة TR لمعايير JIS والتشغيل الثقيل ومتطلبات التجويف φ6.

2. التوجه واختيار الأداء: اعتماد أسطوانات مزدوجة المكبس CXS/CXSJ لإخراج الدفع المزدوج وسيناريوهات الالتقاط والمكان عالية السرعة؛ حدد الأسطوانات ذات المكبس الواحد TN/TR إذا كان الدفع الفردي القياسي يلبي متطلبات العمل.

3. اختيار نوع القضيب: اختر قضيب TN أحادي الطرف القياسي للتشغيل التقليدي أحادي الاتجاه؛ حدد TNW مزدوجًا من خلال القضيب للتركيب الثنائي والحركة المتزامنة ثنائية الاتجاه.

4. مذكرة التكوين المغناطيسي: جميع أسطوانات سلسلة TN مجهزة بحلقة مغناطيسية S بشكل قياسي (تكوين إلزامي)، ولا يلزم أي اختيار إضافي.
