طاولة منزلقة هوائية من سلسلة MXQ | دليل الكرة المعاد تدويرها / النوع الاقتصادي

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

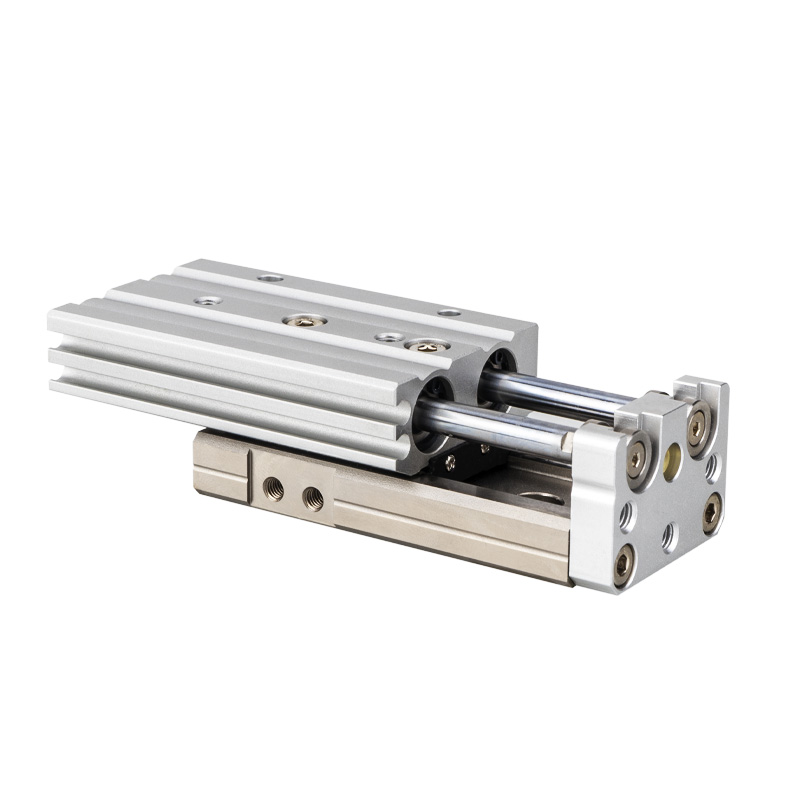

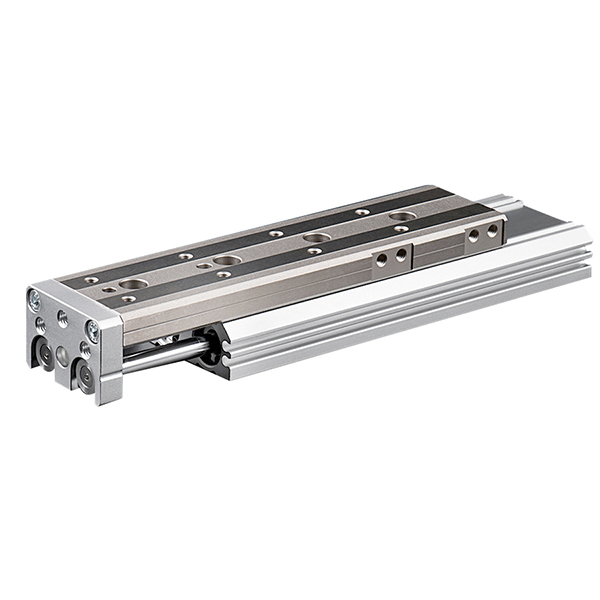

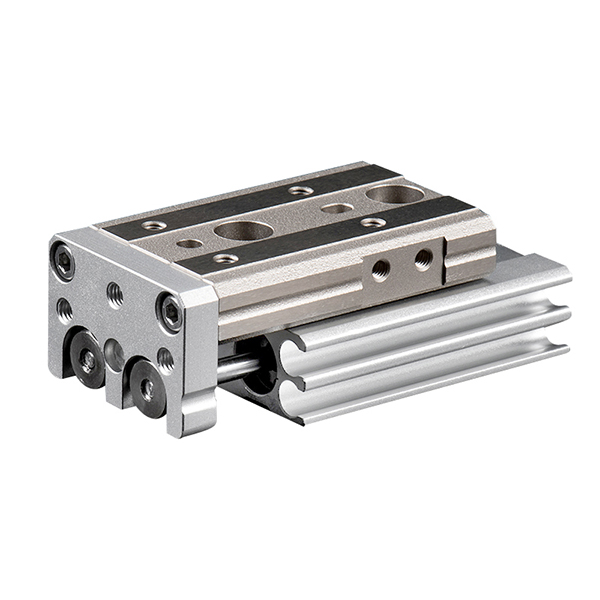

     سلسلة SOLH MXQ عبارة عن طاولة منزلقة اقتصادية مدمجة تعمل بالهواء المضغوط تتميز بنظام قيادة مزدوج المكبس وقضبان توجيه كروية قابلة لإعادة التدوير. بفضل هيكل متكامل رفيع للغاية وخفيف الوزن، فإنه يوفر حركة خطية مستقرة متوسطة الدقة مع دقة متكررة تبلغ ±0.02 مم. كبديل فعال من حيث التكلفة لمجموعة "الأسطوانة + الدليل الخارجي" التقليدية، فإنه يقلل بشكل كبير من تكاليف المعدات مع الحفاظ على أداء تشغيل موثوق. يعتبر مثاليًا للتعامل الآلي العام وسيناريوهات التجميع القياسية الدقيقة، وهو حل القيادة الخطية الأساسي المفضل لخطوط الإنتاج الآلي بكميات كبيرة.

الهيكل الأساسي ومبدأ العمل

     -- محرك ثنائي المكبس مزدوج الفعل: مزود بهيكل مزدوج المكبس يوفر قوة دفع مضاعفة للشرائح ذات الأسطوانة الواحدة بنفس حجم التجويف. إنه يضمن حركة خطية متزامنة ومستقرة مع عدم التأرجح أو الانحراف أثناء التشغيل الدوري عالي التردد.

     -- إعادة تدوير السكك الحديدية دليل الكرة: يعتمد تصميم دليل الكرة المعاد تدويره غير المحمل مسبقًا، والذي يتميز بحركة حمل خفيفة سلسة وتكلفة تصنيع منخفضة. إنها تحافظ على دقة تحديد موضع متكررة ثابتة تبلغ ±0.02 مم، وتلبية متطلبات التشغيل الآلي ذات الدقة المتوسطة بشكل كامل.

     -- جسم متكامل رفيع للغاية وخفيف الوزن: هيكل الأسطوانة المدمجة والطاولة المنزلقة أقل ارتفاعًا بنسبة 10% وأخف وزنًا بنسبة 22% من سلسلة MXS، مما يحقق تخطيط تركيب أكثر إحكاما للمعدات ذات المساحة المحدودة.

     -- تركيب مرن ثلاثي الجوانب: يدعم التثبيت ثلاثي الاتجاهات السفلي والجانبي والمحوري مع فتحات دبوس تحديد المواقع بدقة مسبقة. إنه يبسط إجراءات التثبيت وتحديد المواقع في الموقع، مما يحسن كفاءة التجميع بشكل عام.

     -- تصميم الحث المغناطيسي المدمج: حلقة مغناطيسية داخلية قياسية مع أخاديد تثبيت جانبية محجوزة للمفاتيح المغناطيسية من السلسلة D-M9□ وA93. يتجنب تصميم التركيب المتساطح التداخل الهيكلي ويضمن ردود فعل إشارة موضعية مستقرة.

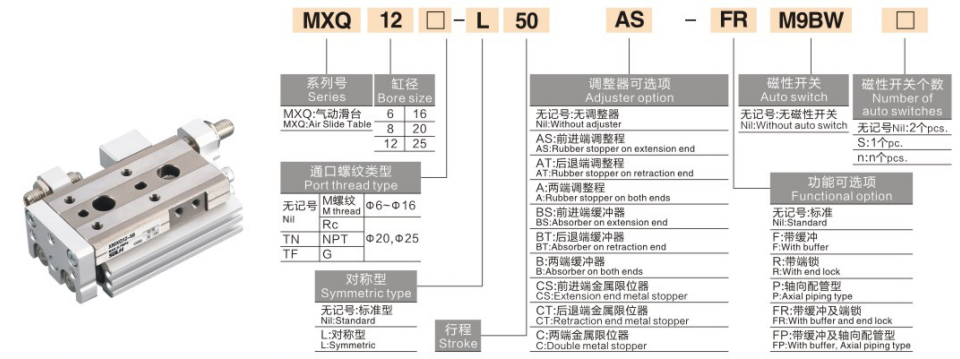

 قاعدة ترميز النموذج الكاملة

   1. مثال للنموذج: MXQ16-50AS-M9BW

   2. مثال مرجعي للطلب القياسي

     -- MXQ20-75A-FR-M9NL: التجويف 20 مم، الشوط 75 مم، تعديل الشوط المزدوج، الأنابيب المحورية، مفتاح مغناطيسي PNP بطول سلك 3 أمتار

المواصفات الفنية الأساسية العامة

الرسم البياني المرجعي لقوة الخرج والحمل (@0.5 ميجا باسكال، التثبيت الأفقي)

ملاحظة: تقل سعة الحمولة مع طول الشوط وسرعة التشغيل الأعلى؛ عامل الأمان ≥2؛ يتطلب الحمل الرأسي التحقق من عزم الدوران المسموح به

سيناريوهات التطبيق ومقارنة اختيار المنتج

   1. سيناريوهات تطبيق الأولوية لسلسلة MXQ

     --  التعامل الآلي العام: مثالي للنقل الدوري للأجزاء الإلكترونية الصغيرة والمحطات الطرفية والمكونات البلاستيكية والتركيبات المعيارية خفيفة الوزن مع متطلبات الدقة القياسية.

     -- مشاريع الأتمتة الحساسة للتكلفة: كبديل فعال من حيث التكلفة لسلسلة MXS عالية الدقة، فهو يقلل من تكاليف المعدات الإجمالية بأكثر من 30% مع الحفاظ على الأداء الأساسي المستقر.

     -- تخطيط مساحة مضغوط للغاية: تتميز بارتفاع أقل للجسم ووزن أخف من شرائح MXS، مما يوفر مساحة التثبيت الرأسي للمعدات الآلية صغيرة الحجم للغاية.

     -- عملية تحميل خفيفة متوسطة الدقة: مثالي لظروف العمل التي تتطلب تحديد موضع بمقدار ± 0.02 مم ولا تتطلب صلابة عالية أو متطلبات مقاومة عزم الدوران الثقيلة.

     -- ركوب الدراجات عالية التردد وقصيرة الشوط: يمكن الاعتماد عليه للتشغيل المتكرر على المدى الطويل في حدود 10 إلى 50 مم من السكتة الدماغية القصيرة، مما يحل بشكل فعال محل الأسطوانة المقسمة التقليدية ومجموعات الدليل الخارجي.

   2.MXQ مقابل MXS مقابل MXH | مقارنة جدول الشرائح SMC الأساسية

النقاط الرئيسية في الاختيار المهني

     -- مطابقة حجم التجويف: حدد حجم التجويف المناسب وفقًا لوزن قطعة العمل واتجاه التثبيت. التحكم في الحمل الأفقي ضمن 50% من القيمة المقدرة والحمل الرأسي ضمن 25% من القيمة المقدرة لضمان التشغيل المستقر على المدى الطويل.

     -- اختيار السكتة الدماغية وحجز الهامش: احتياطي هامش السكتة الدماغية 5 ~ 10 ملم أثناء اختيار النموذج. اعتماد AS/AT/A لاحقة ضبط دقيقة (0 ~ 5 مم تشذيب) إذا كانت هناك حاجة إلى معايرة دقيقة للسكتة الدماغية.

     -- اختيار تركيب مرن: التركيب السفلي للتعامل مع المواد أفقيًا؛ التركيب الجانبي للتركيب الثابت الجانبي؛ التركيب المحوري لتكديس المحور Z وتجميع المعدات متعددة الطبقات.

     -- تحسين تكوين المخزن المؤقت: حاجز مطاطي قياسي للتشغيل التقليدي منخفض السرعة. قم بتركيب حاجز هيدروليكي اختياري عندما تتجاوز سرعة التشغيل 300 مم/ثانية أو يتجاوز وزن الحمولة 5 كجم (لا ينطبق على طراز MXQ6).

     -- تكوين الكشف عن الموقف: متوافق مع المفاتيح المغناطيسية M9B/M9N/A93. تدعم الأخاديد المدمجة مزدوجة الجانب تركيب المفتاح المزدوج لتحقيق ردود فعل دقيقة للإشارة في مكانها للتمديد/السحب.

ملخص جملة واحدة

     تعتمد الطاولة المنزلقة الهوائية الاقتصادية من سلسلة SOLH MXQ دليل كروي لإعادة التدوير خفيف الوزن وهيكل متكامل ثنائي المكبس، ويتميز بجسم رفيع وخفيف للغاية، ودقة متوسطة مستقرة ±0.02 مم وتكلفة منخفضة، وهو بمثابة أفضل بديل فعال من حيث التكلفة لمجموعات دليل الأسطوانات التقليدية للأتمتة الصناعية العامة والتجميع الدقيق للضوء.
