ماركة:SOLH من شركة Richge Technology

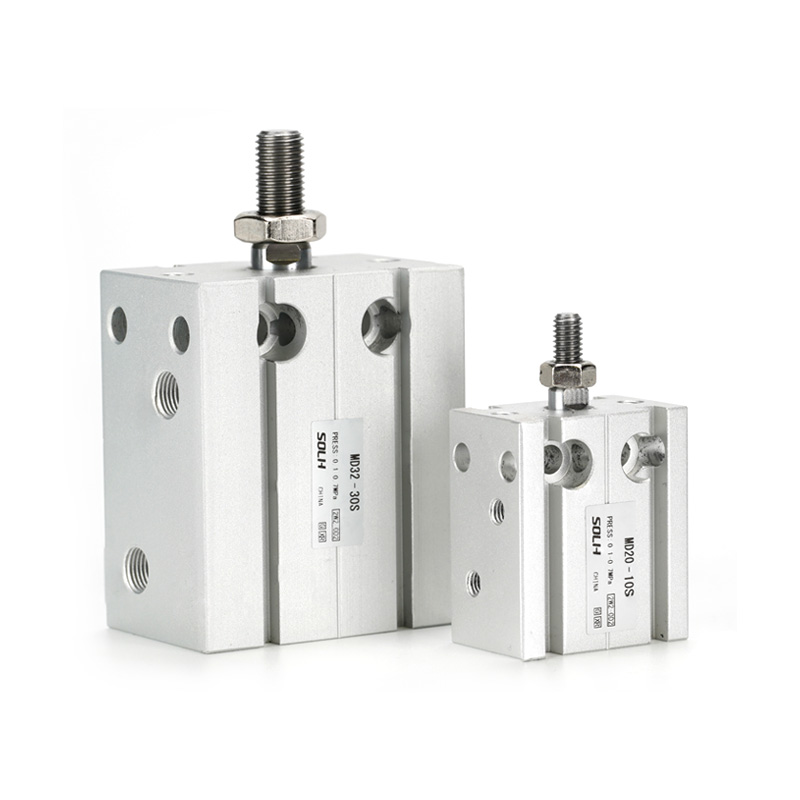

سلسلة SOLH MD عبارة عن أسطوانة مصغرة قياسية متعددة المواضع مع فتحات تثبيت بدائرة كاملة وشكل كتلة رفيع جدًا وإمكانية تركيب بزاوية تعسفية. مصممة لمساحة المعدات الضيقة والمحصورة، والتخطيط عالي الكثافة، ومحطات العمل المتقطعة ذات الحمل الخفيف وتحديد المواقع.
5 نماذج فرعية كاملة تغطي قضيب مفرد/مزدوج، مفرد/مزدوج التمثيل، متطلبات السكتة الدماغية الثابتة/القابلة للتعديل:
- MD: قضيب واحد مزدوج الفعل (النوع العالمي القياسي)
-- MSD: قضيب مفرد ذو تمثيل واحد (يمتد الزنبرك للخارج)
-- MTD: قضيب مفرد ذو تمثيل واحد (تراجع الزنبرك للداخل)
- MDD: قضيب مزدوج مزدوج المفعول (مضاد للالتواء بدون دوران)
- MDJ: قضيب مزدوج مزدوج الفعل مع شوط خلفي قابل للتعديل
|
عنصر المعلمة |
تفاصيل المواصفات الكاملة |
| أحجام التجويف القياسية (مم) |
6، 10، 16، 20، 25، 32 |
| أطوال الشوط القياسية (مم) |
5، 10، 15، 20، 25، 30، 40، 50، 60 |
| وضع التشغيل |
التمثيل المزدوج: MD / MDD / MDJ التمثيل الفردي: MSD / MTD |
| نطاق ضغط التشغيل |
التمثيل المزدوج: 0.1 ~ 1.0 ميجا باسكال / التمثيل الفردي: 0.2 ~ 1.0 ميجا باسكال |
| ضغط اختبار مقاوم للانفجار |
1.5 ميجا باسكال |
| درجة حرارة التشغيل المحيطة |
-20 درجة مئوية ~ +70 درجة مئوية (لا يوجد ثلج داخل خط أنابيب الهواء) |
| نطاق سرعة المكبس |
التمثيل المزدوج: 30 ~ 500 مم/ثانية التمثيل الفردي: 50 ~ 500 مم/ثانية |
| موضوع منفذ الهواء |
التجويف 6/10: M5×0.8 التجويف 16/20/25/32: PT1/8 |
| خيار الحلقة المغناطيسية |
لاحقة S = مغناطيس دائم مدمج، متوافق مع مفاتيح الوضع المغناطيسي CMSH / DMSH |
1. تركيب كامل متعدد المواضع في 6 اتجاهات
- فتحات متعرجة موحدة موزعة على الجزء الأمامي والخلفي واليسار واليمين والأعلى والأسفل من جسم الأسطوانة؛ يمكن تثبيتها على أي مستوى وأي زاوية. يعمل الترتيب المتوازي للأسطوانات المتعددة جنبًا إلى جنب على زيادة الاستفادة من مساحة الخزانة.
2. جسم خفيف الوزن ذو كتلة رفيعة للغاية
-- سُمك جدار أرق بنسبة 30% إلى 50% من أسطوانات الجسم الدائرية القياسية، الجسم الرئيسي من سبائك الألومنيوم خفيف الوزن المصبوب لتصميم آلية مصغرة.
3. محمل قضيب المكبس ذاتي التشحيم
-- جلبة تشحيم ذاتي منخفضة الاحتكاك مدمجة على قضيب المكبس، تشغيل خالٍ من الزيت، عمر خدمة طويل وحركة سلسة مستقرة.
4. الأخاديد المتصاعدة التبديل المغناطيسي القياسية
- أخاديد منزلقة شبه منحرفة مخصصة على جانبي جسم الأسطوانة؛ سهولة التجميع والتفكيك وتغيير موضع مفاتيح القصب المغناطيسي دون أقواس إضافية.
5. وسادة عازلة مطاطية أمامية مدمجة
-- حاجز مدمج في نهاية القضيب يمتص الاهتزازات الناتجة عن الصدمات، ويقلل من ضوضاء التشغيل ويحمي التركيبات الصغيرة وقطع العمل.
6. قضيب مزدوج قابل للتوسيع ومتغيرات السكتة الدماغية القابلة للتعديل
- قضيب مزدوج MDD: أداء قوي ضد الالتواء، انحراف دوار صفر، توجيه خطي مستقر تحت الحمل الجانبي
-- السكتة الدماغية القابلة للتعديل MDJ: برغي الضبط الدقيق الخلفي لتعديل حد السكتة الدماغية، مرن لمتطلبات طول تحديد المواقع المتغيرة

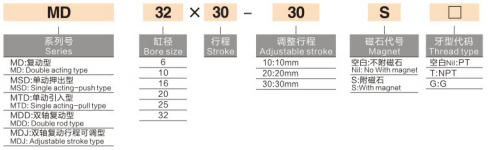

1. الموديل 1: قضيب فردي قياسي مزدوج المفعول MD16×30S
- MD = رمز السلسلة، أسطوانة مدمجة ذات قضيب واحد ومزدوجة الفعل
-- 16 = قطر التجويف (مم)
-- 30 = طول الشوط الأساسي (مم)
-- S = حلقة مغناطيسية مدمجة (فارغة = بدون مغناطيس)
2.الموديل 2: قضيب مزدوج قابل للتعديل MDJ20×20-10S
- MDJ = قضيب مزدوج مزدوج الفعل مع تعديل الشوط الخلفي
-- 20 = حجم التجويف (مم)
-- 20 = ضربة قاعدة ثابتة
-- 10 = شوط إضافي قابل للتعديل (إجمالي السفر = 20 + 10 = 30 مم)
- S = حلقة مغناطيسية مدمجة لاحقة اختيارية
| تتحمل (مم) |
منطقة المكبس (مم²) |
0.2 ميجا باسكال |
0.4 ميجا باسكال |
0.6 ميجا باسكال |
0.7 ميجا باسكال |
1.0 ميجا باسكال |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. قواعد الحكم الاختيار الأساسية
- أولوية تقييد المساحة: تجويف التثبيت الضيق، التخطيط الكثيف، طلب التركيب متعدد الزوايا ← اختر الأسطوانة المدمجة من سلسلة MD
- فحص حالة الحمل: حمل خفيف محوري نقي بدون انحراف جانبي → قضيب فردي قياسي MD؛ الالتواء الجانبي / الحمل الجانبي الإزاحي موجود → نموذج MDD مزدوج القضيب المضاد للدوران
- طلب تعديل السكتة الدماغية: يحتاج السفر لتحديد المواقع المتغير إلى حد جيد → متغير قضيب مزدوج السكتة الدماغية قابل للتعديل MDJ
- ردود فعل إشارة الموضع: أضف اللاحقة S مع المفتاح المغناطيسي CMSH/DMSH لاكتشاف السكتة الدماغية PLC
2. سيناريوهات التطبيقات الصناعية النموذجية
- 3C وأتمتة أشباه الموصلات: تثبيت التثبيت الصغير، دفع المواد، تجعيد المكونات، محطات تحديد المواقع الدقيقة
- المعدات الآلية العامة: حجب قطع العمل، تبديل المحطات، الآليات الترددية الخطية الصغيرة
- تجميع الأجهزة والأجهزة المنزلية: ضغط جزء صغير، تثبيت سريع، توزيع الغراء الصغير
-- ماكينات التعبئة والتغليف والمواد الغذائية: نقل المواد ذات الحمل الخفيف، تثبيت المنتج، فصل الفرز التلقائي
تغطي الأسطوانة المدمجة SOLH MD متعددة الاتجاهات قضيبًا مفردًا / مزدوجًا، ومتغيرات MDJ ذات التمثيل الفردي / المزدوج والسكتة الدماغية القابلة للتعديل مع فتحات تثبيت كاملة من 6 جوانب، ومخزن مؤقت مدمج وحلقة مغناطيسية اختيارية، وتصميم خفيف الوزن ونحيف للغاية مثالي لقط الحمل الخفيف، والإخراج وتحديد المواقع في 3C، وأشباه الموصلات، والتعبئة والتغليف ومعدات التشغيل الآلي الصغيرة.
