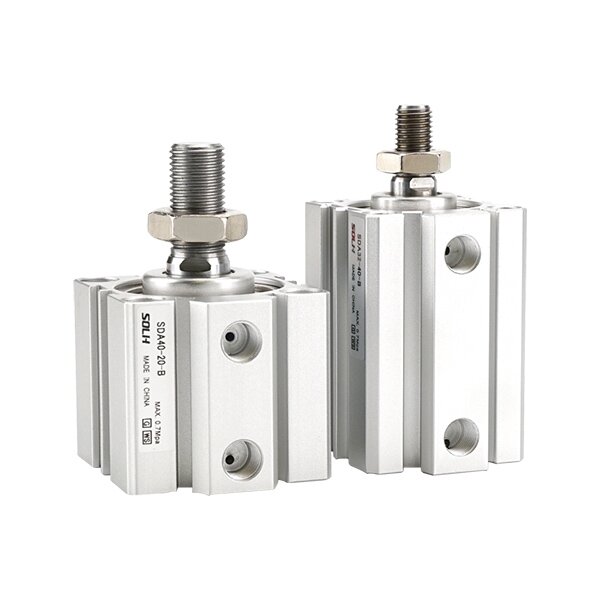

سلسلة SDA أسطوانة هوائية مدمجة رفيعة للغاية

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     SOLH SDA سلسلة أسطوانة مدمجة رفيعة للغاية ومربعة ومشغل كلاسيكي اقتصادي مدمج. طول الجسم فقط 1/2 ~ 1/3 من أسطوانة قضيب الربط القياسية. أبعاد التركيب قابلة للتبديل مع سلسلة Airtac ACQ وSMC CQ2. مناسبة للدفع والتثبيت والوضع في مساحة تركيب محدودة، وتستخدم على نطاق واسع في أتمتة 3C وآلات التعبئة والتغليف ومعدات التثبيت.

الهيكل والميزات الرئيسية

     - هيكل ألومنيوم مربع رفيع للغاية، يدعم التثبيت المدمج لتوفير المساحة؛

     -- برميل صلب بأكسيد، قضيب مكبس مطلي بالكروم، مقاوم للاهتراء ومضاد للتآكل؛

     - متغيرات كاملة: فعل مزدوج، عودة زنبركية واحدة، قضيب مزدوج، شوط قابل للتعديل، نسخة مجهزة بالمغناطيس؛

     -- مصدات مطاطية مدمجة على كلا الطرفين لامتصاص الصدمات وتقليل الضوضاء؛

     -- ختم ثنائي الاتجاه منخفض الاحتكاك مع تخزين الشحوم، عمر خدمة طويل خالٍ من الزيوت؛

     - أخاديد مستشعر محيطة لتركيب المفتاح التلقائي المغناطيسي المرن.

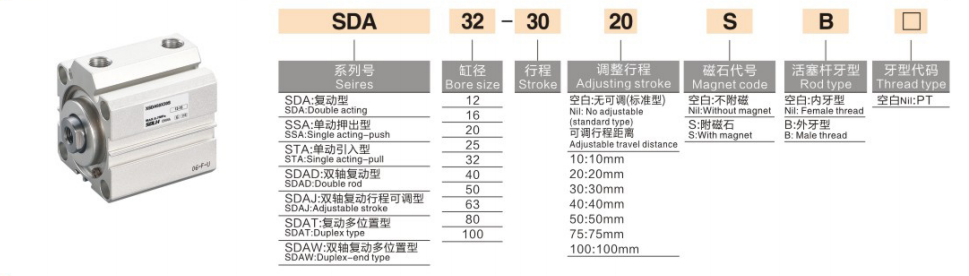

قاعدة ترميز النموذج

   1. مثال: SDA20-50-S-B

     -- SDA: اسم السلسلة؛ SSA = تمديد الربيع؛ STA = تراجع الربيع؛ SDAD = قضيب مزدوج؛ SDAJ = السكتة الدماغية القابلة للتعديل

     - 20: حجم التجويف: 12/16/20/25/32/40/50/63/80/100 مم

     - 50: طول الشوط 5 ~ 200 مم

     -- -S: حلقة مغناطيسية مدمجة

     -- -ب: قضيب المكبس ذو الخيط الخارجي؛ فارغ = خيط داخلي

المواصفات الفنية

قوة الدفع والسحب النظرية @ 0.5MPa (قضيب واحد)

ملخص جملة واحدة

     SOLH SDA أسطوانة هوائية مضغوطة ورفيعة للغاية واقتصادية مع متغيرات وفيرة، قابلة للتبديل مع ACQ وCQ2، مشغل مثالي منخفض التكلفة قصير الشوط لتطبيقات التثبيت والدفع الأوتوماتيكية الموفرة للمساحة.
