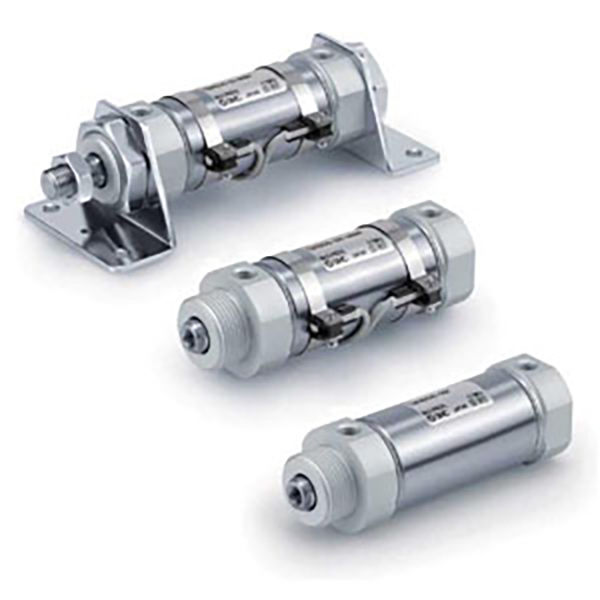

سلسلة CM3 أسطوانة صغيرة من الفولاذ المقاوم للصدأ قصيرة | الجيل الجديد من أسطوانات الهواء المدمجة للغاية

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والميزات الهيكلية الأساسية

     سلسلة SOLH CM3/CDM3 عبارة عن أسطوانة صغيرة من الفولاذ المقاوم للصدأ من النوع القصير من الجيل الجديد تم تحسينها كبديل مطور لسلسلة CM2 التقليدية. وهو يغطي أحجام التجويف من φ20 إلى φ40، ويتميز بحد أقصى لتقليل الطول الإجمالي بمقدار 29 مم ووزن أخف بنسبة 21% مقارنة بـ CM2. بفضل الهيكل المدمج للغاية، والهيكل الكامل من الفولاذ المقاوم للصدأ 304، والتشغيل الخالي من الزيت وتصميم الأنابيب رباعي الاتجاهات، فإنه يتكيف تمامًا مع ظروف العمل المحدودة المساحة والرطبة والأحماض والقلويات الضعيفة والنظيفة. يستخدم على نطاق واسع في الصناعات الغذائية والطبية والإلكترونية والتعبئة والتغليف لمهام الحركة الخطية ذات التحميل المتوسط.

  1.1 بناء المواد القياسية والمتميزة

     متوافق تمامًا مع معايير JIS B 8356 القابلة للتبديل. يعتمد أنبوب الأسطوانة بالكامل وقضيب المكبس والأغطية النهائية على الفولاذ المقاوم للصدأ 304 عالي الجودة، مما يوفر أداءً ممتازًا ضد الصدأ والتآكل. إنه يعمل بثبات في البيئات الرطبة، وظروف العمل الحمضية/القلوية الضعيفة وورش الإنتاج النظيفة مع القدرة على التكيف البيئي القوي.

  1.2 هيكل مدمج للغاية

     اعتماد قفل خيط الغطاء النهائي وهيكل أنبوب الأسطوانة المتكامل، يتم تقليل الحجم الإجمالي إلى حد كبير. يوفر التصميم المبتكر للأنابيب رباعية الاتجاهات (فاصل زمني 90 درجة) حرية تركيب عالية للغاية، مما يحل معضلة التثبيت الخاصة بمساحة المعدات الضيقة ويحقق تخطيطًا مرنًا للمحطات الآلية.

  1.3 أنواع الحركة المتنوعة لتغطية السيناريو الكاملة

     • التمثيل المزدوج (CM3B) : حركة ترددية لسحب الهواء المزدوج، النوع الأكثر عالمية للقيادة الخطية الآلية القياسية.

     • التمثيل الفردي (CM3S/T) : S = عودة الربيع، T = تمديد الربيع؛ إعادة التعيين التلقائي بعد إيقاف التشغيل لسيناريوهات أولوية السلامة.

     • قضيب مزدوج (CM3W) : خرج قضيب مزدوج النهاية، حركة ثابتة متزامنة ومضاعفة السكتة الدماغية الفعالة لآليات الربط الخاصة.

     • قضيب غير دوار (CM3K) : قضيب مكبس سداسي مضاد للالتواء، دوران صفر أثناء التشغيل لمتطلبات تحديد المواقع عالية الدقة.

  1.4 الختم المتطور وعمر الخدمة الطويل

     مجهزة بحلقة إغلاق ثنائية الاتجاه منخفضة الاحتكاك وأخدود تخزين الزيت المدمج، تتميز الأسطوانة بضغط بدء منخفض للغاية وتشغيل مستقر. تصميم التشحيم القياسي الخالي من الزيوت يلبي معايير الصناعة النظيفة. يضمن الهيكل الأمثل المقاوم للتآكل عمر خدمة يصل إلى أكثر من 8 ملايين دورة، مما يقلل بشكل كبير من تكرار صيانة المعدات.

  1.5 المخزن المؤقت المرن والتكوين التعريفي

     عازل مطاطي قياسي لامتصاص الصدمات الأساسية وتقليل الضوضاء؛ حاجز هواء اختياري من النوع A للتشغيل المتكرر عالي السرعة للتخلص من التأثير النهائي. يأتي طراز CDM3 مزودًا بحلقة مغناطيسية مدمجة، متوافقة مع المفاتيح المغناطيسية من سلسلة M9B/A93/Z73 للحصول على ردود فعل إشارة الموضع في الوقت الفعلي والتحكم التلقائي في الارتباط PLC؛ إصدار CM3 غير مغناطيسي للحركة الدورية البسيطة.

2. أكمل قواعد تسمية النماذج وأمثلة الطلبات

  1. هيكل النموذج النموذجي: CDM3B25-100Z

 2. أمثلة على الترتيب القياسي

     • نموذج التمثيل المزدوج المغناطيسي: CDM3B32-50Z (تجويفφ32، شوط 50 مم، حلقة مغناطيسية مدمجة، فعل مزدوج)

     • نموذج عودة الربيع بالتمثيل الفردي: CDM3S20-25Z (تجويف φ20، شوط 25 مم، إعادة ضبط الزنبرك)

     • نموذج الدقة غير الدورية: CDM3K40-100Z (تجويفφ40، شوط 100 مم، قضيب سداسي مضاد للالتواء)

3. المعلمات التقنية الأساسية (النوع القياسي)

4. 0.5MPa بيانات الدفع والتوتر النظرية

 4.1 جدول الدفع والشد المزدوج التمثيل (CM3B).

  4.2 جدول أداء التمثيل الفردي (CM3S Spring Return).

5. أنواع التركيب والنماذج المشتقة

  5.1 طرق التركيب المتنوعة

     • ب النوع الأساسي: التثبيت المباشر عبر خيوط الغطاء النهائي، وهي طريقة التثبيت الأكثر عالمية وفعالية من حيث التكلفة.

     • جبل القدم L: مثبت بواسطة دعامة قدم محورية للتركيب الأفقي المستقر.

     • جبل شفة F/G: تركيب شفة جانبية من جانب القضيب / بدون قضيب من أجل تحديد موضع رأسي ثابت.

     • C/D Clevis جبل: وصلة شق مفرد / مشبك مزدوج لسيناريوهات التأرجح والربط.

     • E جبل مرتكز الدوران: هيكل مرتكز الدوران الجانبي بدون قضيب لحركة التأرجح المرنة.

  5.2 سلسلة المشتقات الأساسية

     • CDM3B: نوع التمثيل المزدوج المغناطيسي (النموذج السائد القياسي)

     • CDM3S/T: نوع مغناطيسي أحادي الفعل (عودة الزنبرك / تمديد الزنبرك)

     • CDM3W: قضيب مغناطيسي مزدوج نوع الفعل المزدوج

     • CDM3K: نوع قضيب سداسي مغناطيسي غير دوار

     • CDM3R: نوع تركيب مباشر رفيع للغاية للمحطات ذات المساحة المحدودة للغاية

6. مقارنة اختيار CM3 مقابل CM2

7. دليل الاختيار السريع المكون من 3 خطوات

     1. اختيار تتحمل: تأكد من حجم التجويف وفقًا لوزن الحمولة الفعلي، مع الاحتفاظ بما لا يقل عن 50% من هامش الأمان. قم بإعطاء الأولوية لسلسلة CM3 لظروف العمل متوسطة الدفع والنظيفة والمقاومة للتآكل.

     2. اختيار السكتة الدماغية: شوط العمل الفعلي بالإضافة إلى هامش أمان يتراوح بين 10 إلى 20 مم. اتبع قواعد السكتة الدماغية القياسية: التمثيل المزدوج ≥300 مم، التمثيل الفردي ≥100 مم.

     3. التكوين الوظيفي: حدد B للحركة الترددية التقليدية ذات التمثيل المزدوج؛ S لسيناريوهات السلامة لإعادة ضبط الزنبرك ذات الفعل الفردي؛ K لمتطلبات تحديد المواقع عالية الدقة المضادة للالتواء.

ملخص جملة واحدة

     تتميز الأسطوانة الصغيرة القصيرة المصنوعة من الفولاذ المقاوم للصدأ من الجيل الجديد SOLH CM3 بجسم خفيف الوزن وصغير الحجم للغاية، ومقاومة كاملة للتآكل المقاوم للصدأ 304، وتشغيل طويل العمر بدون زيت وطرق تركيب متنوعة، مما يوفر ثباتًا عاليًا وحلول حركة خطية متوسطة الدفع موفرة للمساحة للأغذية والطبية والإلكترونية ومعدات الأتمتة النظيفة للتعبئة والتغليف.
