العلامة التجارية: SOLH من Richge Technology

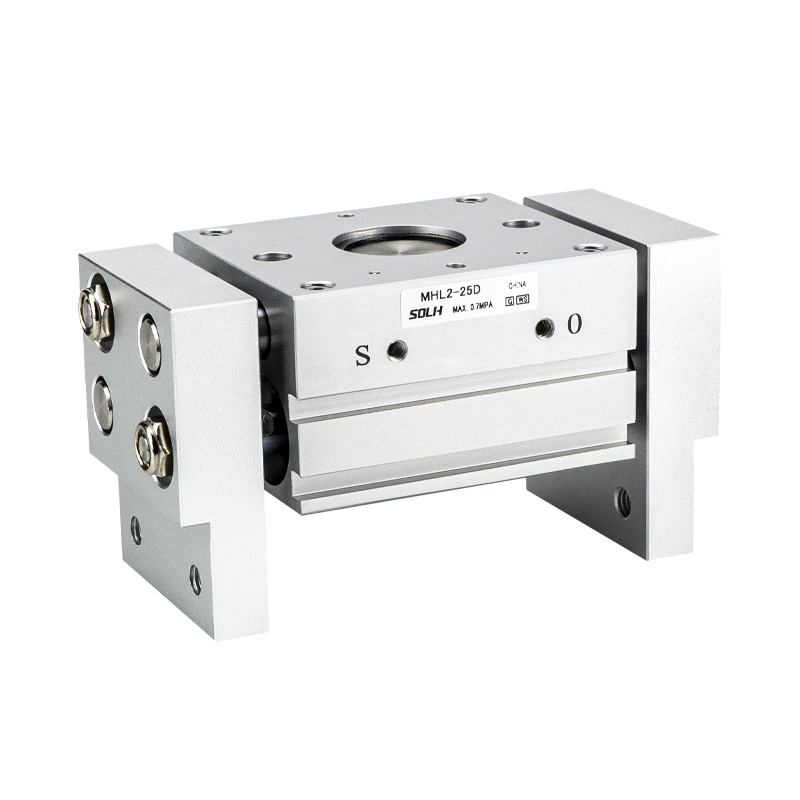

سلسلة SOLH MHL2 عبارة عن قابض متوازي متزامن واسع الشوط وترس. المزايا الأساسية: قوة تثبيت قوية، وحركة فتح واسعة للغاية، وصلابة هيكلية عالية، وخيارات تركيب متعددة الاستخدامات. مناسبة لنقل قطع العمل الثقيلة والكبيرة، وإمساك الأجزاء ذات الحجم الواسع والتثبيت المتوازي عالي التحميل. تم اعتماده على نطاق واسع في التحميل/التفريغ الآلي، وتركيبات الأدوات الآلية وآلات التعبئة والتغليف.
- ناقل الحركة: تضمن آلية الجريدة المسننة والترس حركة الفك المتزامنة دون إزاحة؛ يوفر تصميم المكبس المزدوج قوة تثبيت قوية ضمن مخطط مضغوط.
-- الهيكل: جسم من سبائك الألومنيوم، فك من الفولاذ المقاوم للصدأ، حلقة مغناطيسية مدمجة. تعتمد جميع الأعمدة الدوارة محامل راتنجية مشبعة بالزيت بالإضافة إلى أختام ممسحة الغبار المدمجة، ومقاومة جيدة للغبار وعمر خدمة ممتد.
- وضع التشغيل: التمثيل المزدوج (D) فقط، لا يوجد متغير واحد. خنق مدمج قابل للتعديل للتحكم السلس في السرعة. أربع فتحات تركيب للمفاتيح المغناطيسية لتخطيط مرن للكشف عن الموضع.
- اختيار الشوط: 3 أشواط قياسية لكل تجويف: D (قصير) / D1 (متوسط) / D2 (طويل)، متوافق مع مشبك القطر الخارجي وقبضة القطر الداخلي لمختلف عروض قطع العمل.
- دقة الموضع: كرر دقة تحديد المواقع ± 0.1 مم، أداء تثبيت ثابت في ظل ظروف الحمل الثقيل.

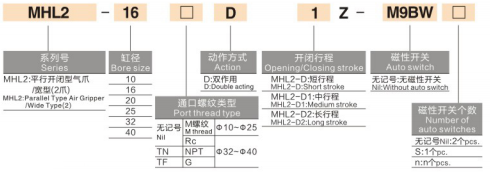

1. مثال النموذج: MHL2-32D2-TF-M9BW
|
شريحة |
شفرة |
وصف |
|
1 |
MHL2 |
السلسلة: قابض هوائي متوازي واسع الفتح |
|
2 |
32 |
حجم التجويف: 10,16,20,25,32,40 ملم (يغطي الأحمال الصغيرة والمتوسطة والثقيلة) |
|
3 |
د/د1/د2 |
السكتة الدماغية GradeD = السكتة الدماغية القصيرةD1 = السكتة الدماغية المتوسطةD2 = السكتة الدماغية الطويلة |
|
4 |
تن/تف |
مواصفات مؤشر ترابط المنفذ TN = مؤشر ترابط NPT؛ TF = خيط G (خاص بـ ø32/40) ø10~25 خيط متري M افتراضي |
|
5 |
-M9BW |
نموذج التبديل المغناطيسي M9B (NPN) / M9N (PNP) / M9PW = كابل 1 م / L = 3 م / Z = 5 م |
|
6 |
لاحقة مخصصة |
-X28: عرض مغلق قابل للتعديل -X53: ختم EPDM -X79: مادة تشحيم صالحة للطعام وخيارات مخصصة أخرى |
2. مرجع الطلب القياسي
MHL2-40D2-TF-M9BL تتحمل 40، شوط طويل D2، منفذ خيط G، مغناطيس مدمج، مفتاح M9B مع كابل 3 متر.
|
عنصر المعلمة |
المواصفات القياسية |
| تكوين الفك |
2 فكين، فتح وإغلاق خطي متوازي |
| وضع التشغيل |
التمثيل المزدوج فقط |
| ضغط التشغيل |
ø10~25: 0.15~0.6 ميجاباسكالø32~40: 0.1~0.6 ميجا باسكال (موصى به: 0.5 ميجا باسكال) |
| ضغط إثبات |
1.0 ميجا باسكال |
| درجة الحرارة المحيطة |
-10 ~ 60 درجة مئوية (لا يوجد جليد داخل الأنابيب) |
| كرر دقة الموقف |
± 0.1 ملم |
| أقصى تردد التشغيل |
يتم تقليله مع زيادة التجويف والشوط بمقدار 10D ≈ 60 نسخة في الدقيقة؛ ø40D2 ≈ 20 نسخة في الدقيقة |
| موضوع منفذ الهواء |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT اختياري) |
| تشحيم |
عملية خالية من الزيت؛ الشحوم الغذائية / ذات درجة الحرارة العالية متاحة عند الطلب |
| جبل التبديل المغناطيسي |
أربع فتحات تركيب، تدعم 1 ~ 2 مفاتيح مغناطيسية |
| طرق التركيب |
فتحات ملولبة للجسم / تركيب جانبي / تركيب محوري / فتحة من خلال الفتحة، متوافقة مع اتجاهات متعددة |
|
تتحمل (مم) |
مسافة المشبك المرجعية (مم) |
قوة التثبيت (N) |
رمز الموديل D/D1/D2 |
شوط جانب واحد (مم) |
إجمالي نطاق الفتح (مم) |
الوزن الصافي (ز) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ ملاحظة: مسافة المشبك المرجعية: 40 مم لـ ø10~25؛ 80 ملم لقطر ø32~40. تنخفض قوة التثبيت الفعالة عندما يزداد امتداد الفك. يجب حجز عامل الأمان ≥1.5 أثناء التحقق من الحمل.
-- قطع العمل الثقيلة/كبيرة الحجم التي تتطلب قوة تثبيت قوية وشوط فتح واسع، مثل الأنابيب الثقيلة والألواح وصواني المواد
- التطبيقات التي تتطلب حركة متوازية متزامنة دون انحراف، مع تخطيط تركيب مرن متعدد الاتجاهات
- ظروف العمل القاسية المعرضة للغبار (تحميل الأدوات الآلية، التعامل مع أجزاء الصب)، والتي تتطلب مقاومة موثوقة للغبار وعمر خدمة طويل
- الأنظمة التي تحتاج إلى تثبيت القطر الخارجي وإمساك القطر الداخلي، وهي متوافقة مع أحجام الأجزاء المتعددة عبر 3 خيارات للضغط
- تحديد الحمل أولاً قبل اختيار التجويف: قم بحساب قوة التثبيت المطلوبة بناءً على وزن قطعة العمل وطول امتداد الفك وعامل الأمان ≥1.5، ثم قم بمطابقة حجم التجويف المقابل.
- حدد الحد وفقًا لعرض قطعة العمل: تسلسل الأولوية D (قصير) → D1 (متوسط) → D2 (طويل)، وتجنب الحد الزائد الزائد.
- كشف الموقع: مزود بمفاتيح مغناطيسية من سلسلة D-M9□ (NPN/PNP/عدم الاتصال) لتعليق الفك المفتوح/المغلق؛ أربع فتحات تركيب تسمح بترتيب مرن.
- تكوين التركيب والمنفذ: ø10~25 يعتمد M5×0.8؛ ø32~40 حدد Rc1/8 مع خيط TN/TF/NPT. اختر قاعدة التثبيت الجانبية / من خلال / الجانبية وفقًا لسطح التثبيت.
- الحماية من الغبار وصيانته: مكشطة غبار قياسية مدمجة. إضافة -X85/-X86 إصدار مخصص مقاوم للغبار لبيئات الغبار الثقيل؛ تنظيف المحامل وحلقات الختم بانتظام.
توفر القابض الهوائي المتوازي ذو الأشواط العريضة SOLH MHL2 قوة تثبيت ثقيلة مع ثلاثة خيارات للأشواط، وهيكل مدمج مقاوم للغبار وتركيب متعدد الاتجاهات، متوافق مع قبض القطر الخارجي والداخلي، وقابض مثالي للخدمة الشاقة لتحميل أدوات الآلة، ومعالجة الألواح والصينية ومعدات التشغيل الآلي للتعبئة.
