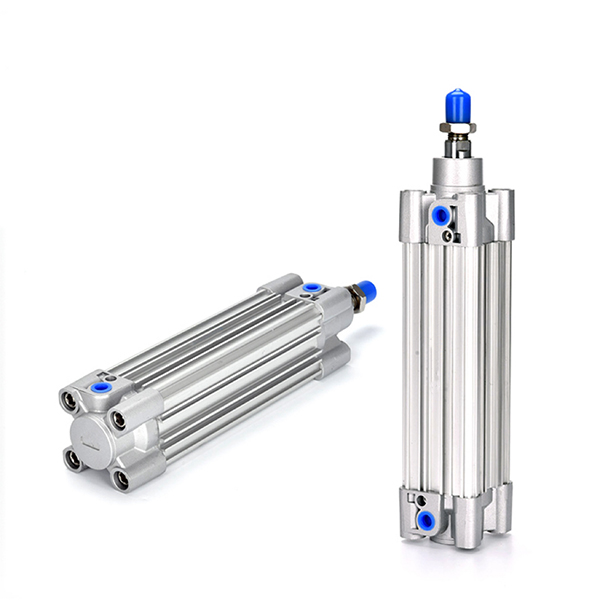

أسطوانة هوائية قياسية ISO15552 من سلسلة CP96S (وسادة مزدوجة شديدة التحمل)

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     تتوافق أسطوانة قضيب التعادل من سلسلة SOLH CP96S مع المعيار الدولي ISO15552 / VDMA24562. يعتمد أسطوانة من الألومنيوم مجهزة بنظام وسادة مزدوج (وسادة هوائية قابلة للتعديل + وسادة عازلة مطاطية). تتميز بضوضاء منخفضة، وصلابة عالية، ومناسبة لتطبيقات الأتمتة الثقيلة ذات السرعة العالية والتردد العالي. التبادل الميكانيكي المباشر مع سلسلة CP96S الأصلية.

الهيكل الأساسي وميزات التصميم

   1. الهيكل: أسطوانة جانبية مع قضبان ربط مدمجة، أخف بنسبة 15% من أسطوانات قضبان الربط التقليدية. تمتص الوسادة المزدوجة التأثير النهائي بشكل كبير وتقلل من ضوضاء التشغيل.

   2. المواد: برميل من الألومنيوم الصلب المؤكسد، أغطية نهاية عالية القوة، قضيب مكبس مطلي بالكروم الصلب. مقاومة للاهتراء وعمر خدمة طويل.

   3. متغيرات التشغيل

     - CP96S: نموذج قياسي مزدوج الفعل بقضيب واحد

     -- CP96SD (لاحقة W): قضيب مزدوج مزدوج الفعل، أداء ممتاز ضد الالتواء

     - Suffix -S: حلقة مغناطيسية مدمجة للمفتاح المغناطيسي

   4. نظام الوسادة: وسادة هوائية + عازلة مطاطية مركبة، مثالية لركوب الدراجات عالية السرعة 50 ~ 1000 مم/ثانية.

   5. صلابة عالية: أغطية نهاية دقيقة الصنع، انحراف قضيب المكبس الصغير، مقاومة قوية لحمل الأوفست.

   6. أخدود المستشعر: فتحات محجوزة للمفاتيح المغناطيسية من سلسلة M9B وA93.

   7. قابلية التبادل: البعد القياسي ISO15552، متوافق مع ملحقات سلسلة SE، SAI، DNC.

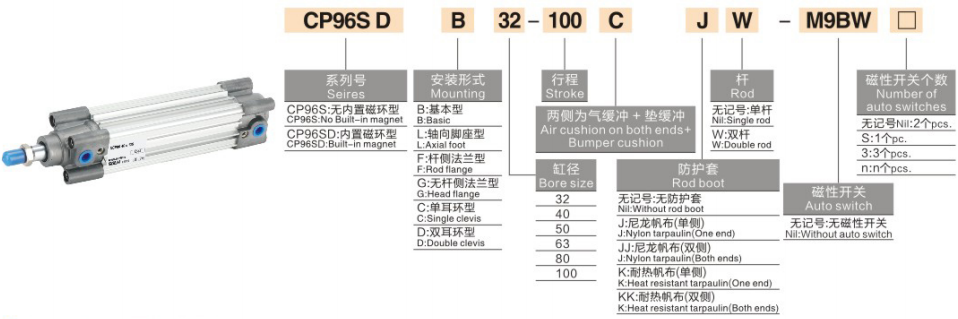

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: CP96SB40-100W-S

   2. أمثلة على الترتيب القياسي

     -- CP96SB50-200-S: تجويف 50، شوط 200، قضيب واحد، نوع أساسي بمغناطيس

     -- CP96SF63-150W: Bore63، السكتة الدماغية 150، قضيب مزدوج، حامل شفة جانب القضيب

المواصفات الفنية الأساسية

قوة الدفع والسحب النظرية @0.5MPa (قضيب واحد، الوحدة: N)

أنواع التركيب والنماذج المشتقة

   1. خيارات التركيب

     -- أساسي، مثبت بالقدم، شفة أمامية/خلفية، مشبك فردي/مزدوج.

   2. سلسلة المشتقات الرئيسية

     - CP96S / CP96SD: نموذج قضيب فردي وقضيب مزدوج

     - CP96SK: أسطوانة مخصصة لدرجة الحرارة العالية

     - CP96SR: قضيب مكبس من الفولاذ المقاوم للصدأ لبيئة التآكل الخفيف

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف: حساب الدفع المطلوب، احتياطي هامش الأمان ≥50%؛ إعطاء الأولوية لـ CP96S للسرعة العالية والطلب المنخفض للضوضاء.

   2. تأكيد السكتة الدماغية: إضافة هامش أمان 10 ~ 20 مم؛ أقصى حد قياسي 800 مم، مخصص حتى 2000 مم.

   3. مطابقة التكوين

     - ردود الفعل على الموقع: اختر الطراز المغناطيسي -S مع المفاتيح المغناطيسية M9B/A93؛

     - التركيب: حامل على شكل حرف L للحمل الثقيل الأفقي؛ شفة F للتركيب العمودي؛

     - بيئة خاصة: حدد CP96SK لدرجات الحرارة المرتفعة، وCP96SR لحالة التآكل.

ملخص جملة واحدة

     SOLH CP96S ISO15552 أسطوانة قضيب التعادل مجهزة بوسادة هوائية ومطاطية مزدوجة، وضوضاء منخفضة عالية السرعة، وقدرة تحميل قوية مضادة للإزاحة، ومشغل خطي مثالي للخدمة الشاقة لمعدات أتمتة التصدير عالية التردد.
