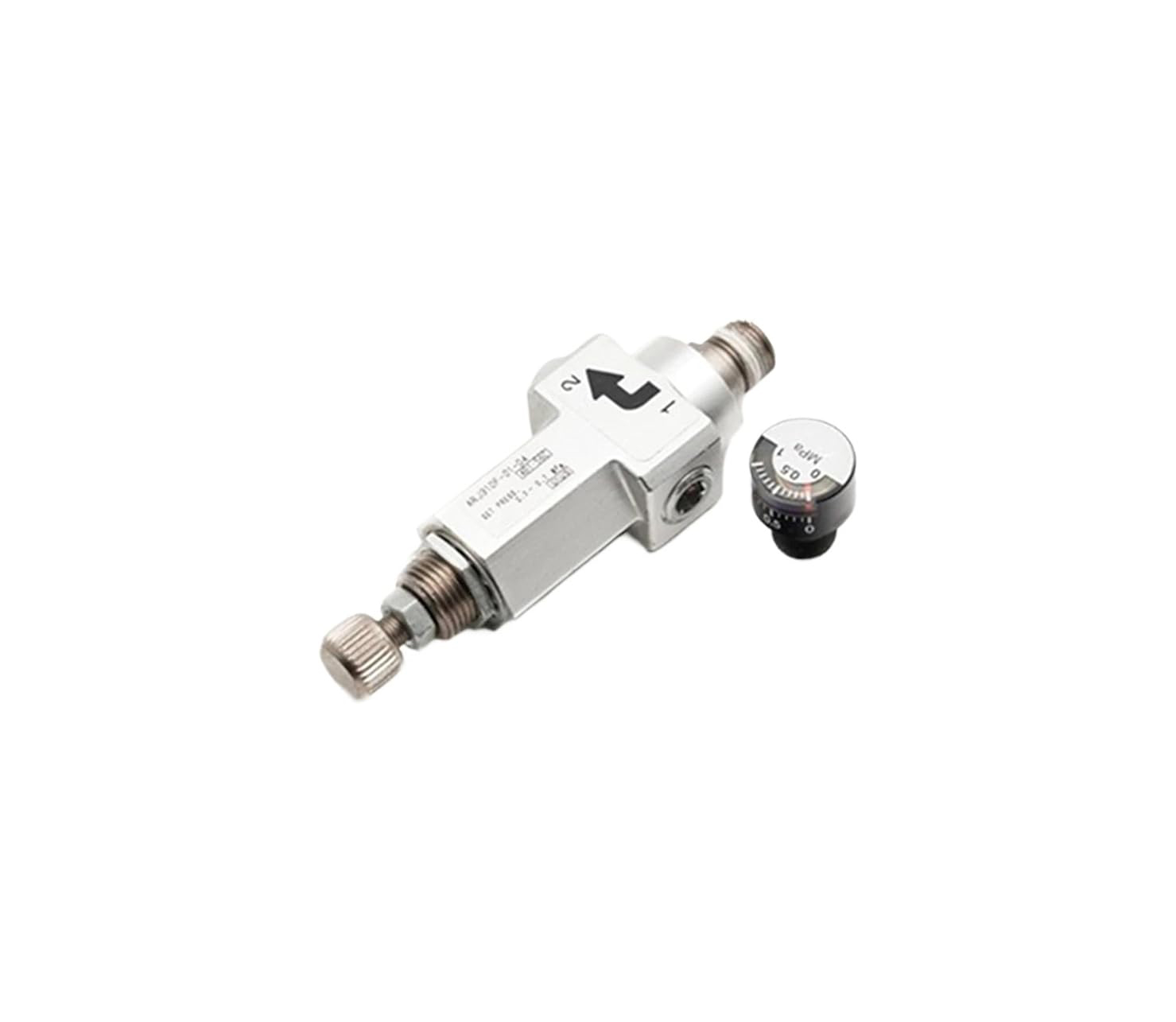

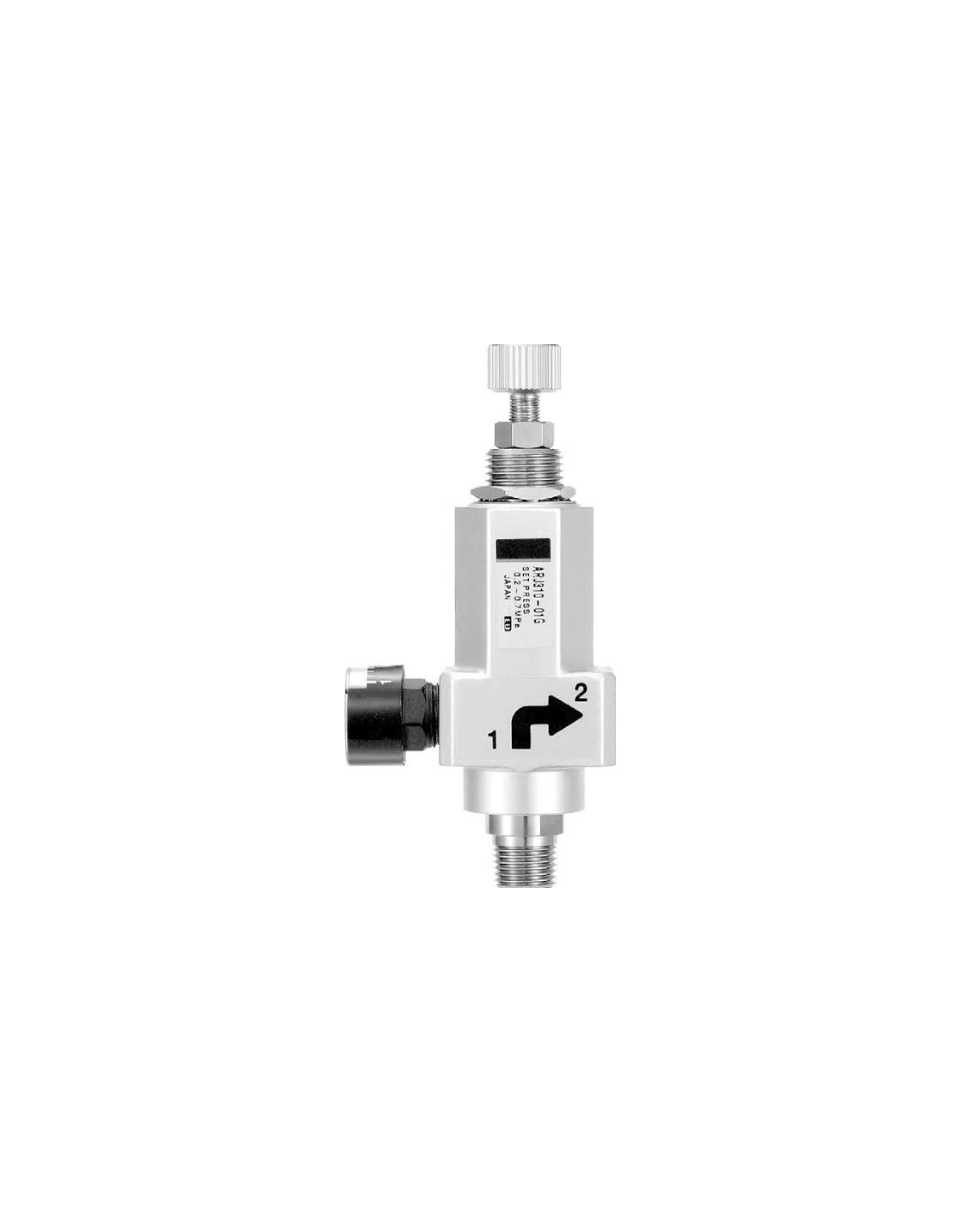

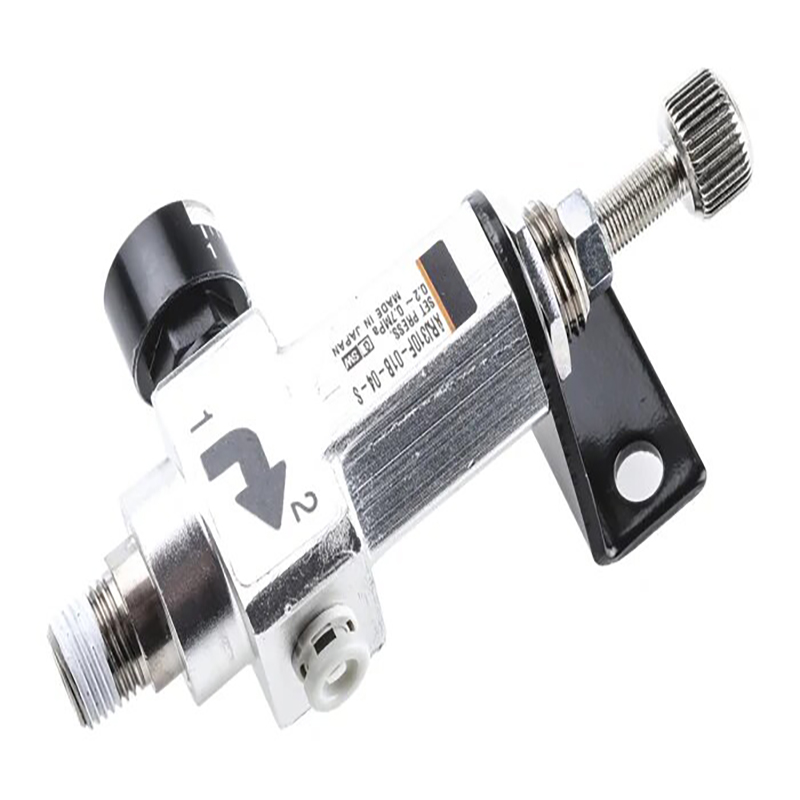

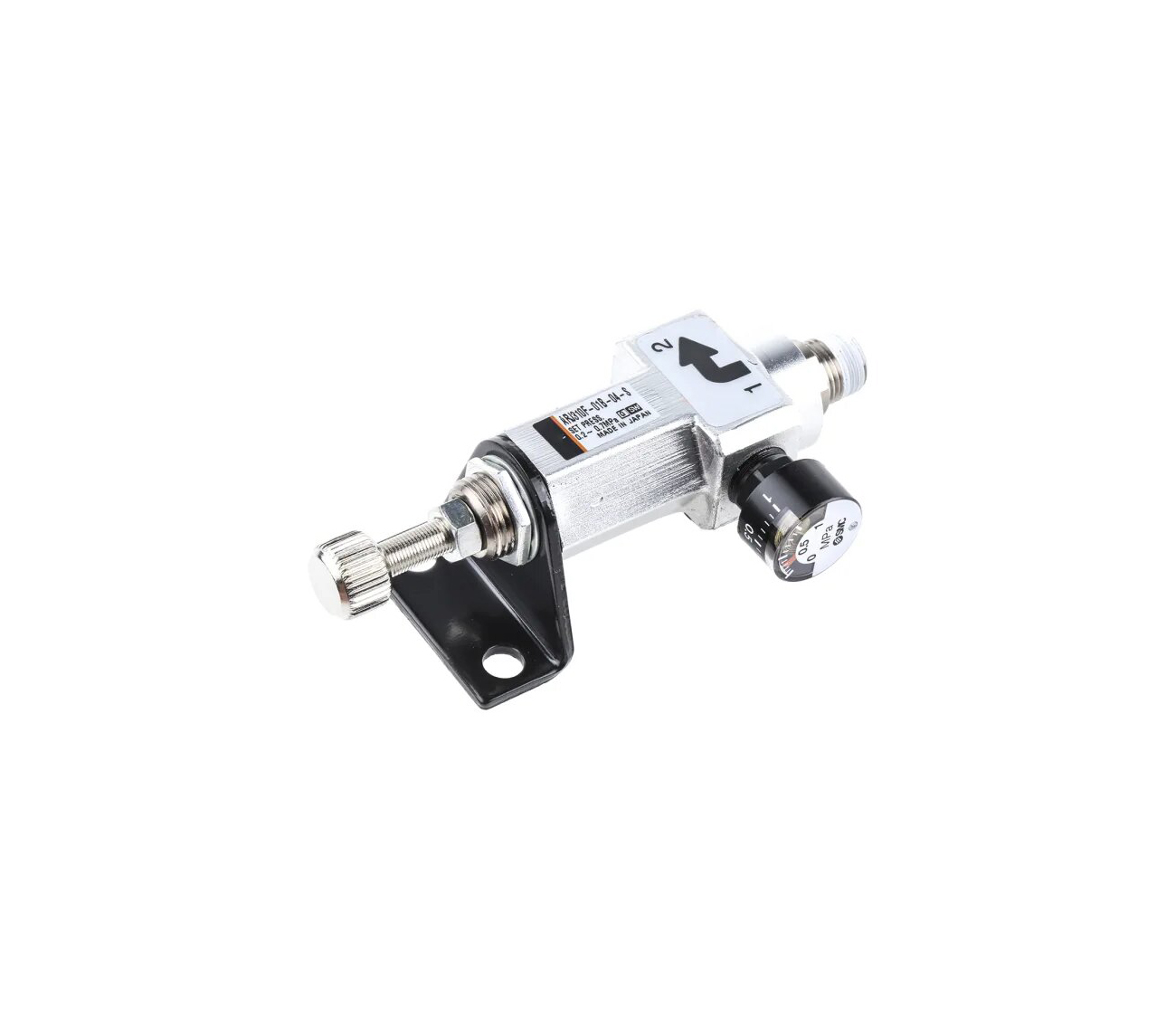

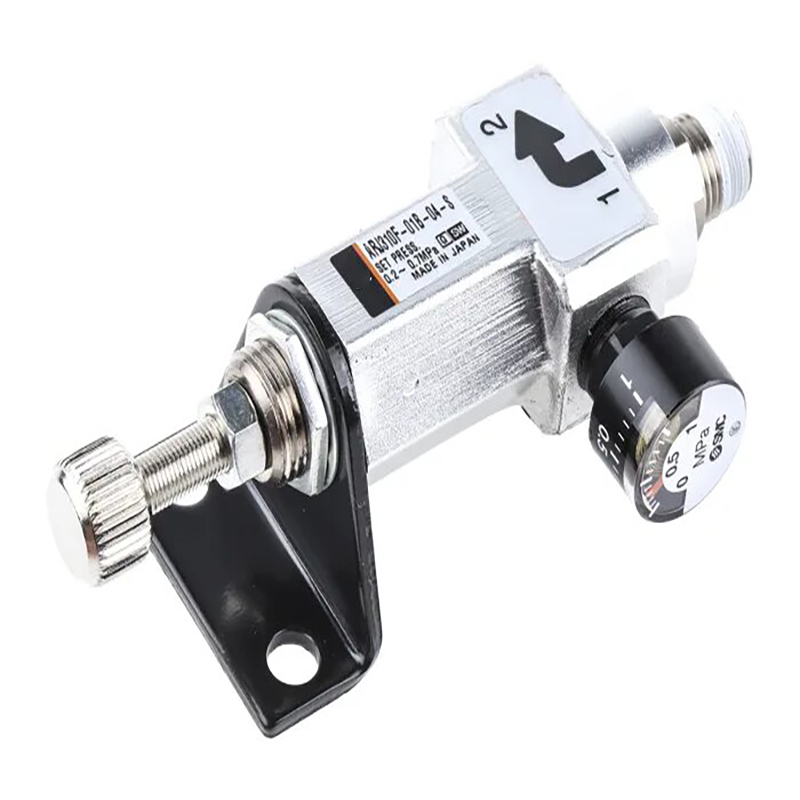

منظم الضغط المصغر من سلسلة ARJ310 (تشغيل مباشر للإغاثة)

ماركة:SOLH من شركة Richge Technology (睿其格科技)

نظرة عامة على المنتج

     سلسلة SOLH ARJ310 عبارة عن منظم ضغط دقيق للغاية للتخفيف المباشر من أجل مساحات التثبيت الضيقة والتحكم في الضغط عالي الدقة منخفض التدفق. أبعادها الإجمالية وأدائها قابلة للتبديل بالكامل مع منظمات SMC ARJ310 الأصلية لاستبدال المعدات بشكل مباشر.

الهيكل والوظائف الأساسية

     - الهيكل: نوع المكبس ذو المفعول المباشر مع فتحة تهوية مدمجة

     --تخطيط ثنائي المنافذ (مدخل/مخرج)؛ يتم استنفاد الضغط الزائد تلقائيًا من خلال قناة التنفيس الداخلية

     --الوظيفة: انخفاض ضغط الهواء الداخل بشكل مطرد لقيمة الإخراج المحددة مسبقًا، وقمع تقلبات الضغط وتوفير الحماية من الضغط الزائد

     - تصميم متكامل مع منفذ دفع بلمسة واحدة وخيوط مدخل اختيارية مزدوجة للأسلاك المرنة

المواصفات الفنية

     --وسط العمل: هواء مضغوط صناعي عام ونظيف

     -أقصى ضغط تشغيل: 0.8 ميجا باسكال

     --الضغط المضاد: 1.2 ميجا باسكال

     -نطاق الضغط قابل للتعديل

     - النطاق القياسي: 0.2-0.7 ميجا باسكال

     -إصدار الضغط المنخفض: 0.05-0.2 ميجا باسكال

     --درجة الحرارة المحيطة والمتوسطة: -5 درجة مئوية ~ +60 درجة مئوية (بدون تجميد داخلي)

     -الوزن الصافي: تقريبًا. 65 جرام

     --عرض الجسم: 18.5 ملم، مناسب للتكديس المشعب الكثيف

     --درجة الحماية: IP65

تكوين المنفذ

منفذ الإدخال (نمطان يمكن اختيارهما)

     --M5×0.8 خيط داخلي

     --Rc1/8 خيط خارجي

منفذ المخرج

     خيط أنثى Rc1/8 مع موصل دفع مدمج، متوافق مع الأنابيب المترية φ4/φ6، والأنابيب الإمبراطورية 5/32 بوصة و1/4 بوصة

منفذ القياس

     خيط أنثى Rc1/8، يتوافق مع مقاييس الضغط الصغيرة من سلسلة G15

تعريف رمز النموذج (مثال: ARJ310F-01-04)

     --ARJ310: سلسلة قاعدة منظم صغير

     --F: مزود بتركيب مدمج للدفع؛ تم حذفه للنسخة الكاملة المترابطة

     --01: معيار الخيط Rc1/8

     --04: للأنابيب φ4؛ 06 يمثل أنابيب φ6

     --N01: خيار الخيط NPT1/8

نماذج البيع الساخنة

     --ARJ310-01: إصدار ملولب كامل بدون منفذ دفع

     --ARJ310F-01-04: دفع مدمج لخرطوم φ4

     --ARJ310F-01-06: دفع مدمج لخرطوم φ6

     --ARJ310F-N01-03: مدخل ملولب NPT1/8

مزايا المنتج الأساسية

     --تصميم صغير جدًا وخفيف الوزن: وزن 65 جم وجسم ضيق 18.5 مم يناسب تصميمات المعدات المدمجة للغاية

     --خيارات سن المدخل المزدوج (M5 / Rc1/8) لتكييف تخطيطات الأنابيب المتنوعة

     - يعمل منفذ الدفع المدمج في المصنع على التخلص من الموصلات الإضافية وتقليل وقت التجميع

     --آلية تخفيف مدمجة تطلق الضغط الزائد تلقائيًا من أجل ضغط إخراج ثابت

     -يدعم طرق التركيب المزدوج لجوز اللوحة والقوس الخارجي

     - يتيح الهيكل ذو المفعول المباشر انخفاض ضغط بدء التشغيل إلى 0.05 ميجا باسكال

سيناريوهات التطبيق النموذجية

     أسطوانات الهواء الصغيرة، والقابضون الهوائيون الصغيرون، وفوهات نفخ الهواء الدقيقة، تجميع الإلكترونيات، والأجهزة الطبية، ومعدات إنتاج وفحص أشباه الموصلات، وموزعات السوائل، وأدوات اختبار تسرب الهواء، وآلات التشغيل الآلي المدمجة، وجزر الصمامات، ووحدات معالجة الهواء الصغيرة FRL

مقارنة الموديل: ARJ310 VS ARJ210

ملخص جملة واحدة

     يتميز منظم الضغط الصغير ARJ310 بجسم مضغوط للغاية، ومدخل مزدوج الخيط، وموصل دفع مدمج ودقة عالية، وهو بمثابة الحل الأمثل للتحكم في الضغط للأنظمة الهوائية المدمجة منخفضة التدفق.
