سلسلة مكونات تعمل بالهواء المضغوط

إن الصمام القفاز الميكانيكي المتوسط ​​SOLH VM2 (VM200) قابل للتبديل بالكامل مع نماذج SMC المطابقة. تتميز ببنية قفازية متوسطة مع معامل تدفق Cv=0.87، وسعة تدفقها أعلى بنحو 8 مرات من سلسلة VM1 الصغيرة، ومجهزة بمنفذ Rc1/4 قياسي وخيوط NPT/G1/4 اختيارية. إنه يعمل تحت 0 ~ 1.0MPa وهو غير متوافق مع الفراغ، ويعتمد ختم قفاز مقاوم للتآكل وخالي من التشحيم وجسم معدني قوي. تتوفر تخطيطات لأنابيب المنافذ الجانبية والمنافذ السفلية، مدعومة بتشكيلة كاملة من المحركات القابلة للتبديل: أسطوانة POM القياسية / رافعة دوارة مقاومة للتآكل من الفولاذ المقوى، وأسطوانة مضادة للارتداد في اتجاه واحد، ومكبس مستقيم، وزر ضغط مسطح، ورأس إيقاف الطوارئ على شكل فطر أصفر، وزر مؤشر أخضر، ومقبض مفصلي قابل للقفل. يناسب متغير الأسطوانة الفولاذية المتصلبة خطوط الإنتاج عالية التآكل للخدمة الشاقة. يستخدم على نطاق واسع للكشف عن حدود الأسطوانات والطاولة المنزلقة، وتشغيل المعدات يدويًا، وتبديل الهواء في تركيبات الرقصة وقفل الطوارئ الآمن، وهو بمثابة صمام تشغيل الهواء الميكانيكي السائد لخطوط التعبئة والتغليف والنسيج والطباعة وخطوط إنتاج الأتمتة العامة.

إن الصمام الميكانيكي القفاز المتوسط ​​ذو 3 منافذ SOLH VM4 (VM400) قابل للتبديل بالكامل مع نماذج SMC المكافئة، ويتم وضعه بين سلسلة VM1 الصغيرة وسلسلة VM2 عالية التدفق. تكمن ميزتها الأساسية في التوافق مع نطاق الضغط الكامل من فراغ -100 كيلو باسكال إلى ضغط إيجابي 1.0 ميجا باسكال، وهي ميزة غير متوفرة في VM2. إنها تعتمد منفذ Rc1/8 القياسي مع خيوط NPT/G1/8 الاختيارية وسعة التدفق Cv=0.38، مما يدعم تخطيط أنابيب المنفذ الجانبي والسفلي. تم تصميمه بجسم معدني صلب، وهو يتحمل الصدمات والاهتزازات الشديدة بمعدل 1000 متر مربع/الثانية، وهو مناسب لخطوط الإنتاج القاسية شديدة التحمل، مع قفل قفاز مقاوم للغبار وخالي من التشحيم من أجل عمر خدمة طويل. يتم توفير مجموعة كاملة من المحركات القابلة للتبديل: رافعة دوارة قياسية / صلبة مقاومة للتآكل، وأسطوانة مضادة للارتداد في اتجاه واحد، ومكبس مستقيم، وأزرار توقف طوارئ متعددة الألوان، ومقابض دوارة ذات وضع 2/3، وأزرار ضغط قابلة للقفل، وأذرع مفصلية للتبديل. يتم تطبيقه على نطاق واسع في الكشف عن حدود حركة الأسطوانة والطاولة المنزلقة، ودوائر امتصاص/تحرير الفراغ، وتشغيل المعدات اليدوية، وقفل الطوارئ لسلامة الماكينة، وتبديل تركيبات الرقصة، وهو صمام الزناد الميكانيكي المتوسط ​​المثالي لظروف العمل التي تتطلب التوافق مع الفراغ ومقاومة قوية للصدمات.

إن الصمام النسبي الكهربائي الهوائي عالي التدفق SOLH ITV قابل للتبديل بالكامل مع نماذج SMC المكافئة. من خلال اعتماد نظام ردود فعل الضغط ذات الحلقة المغلقة، فإنه يقبل الجهد الكهربي DC0-10V، والإشارات التناظرية الحالية 4-20 مللي أمبير، واتصال ناقل المجال الاختياري بما في ذلك CC-Link، وPROFINET، وEtherNet/IP لتحقيق تنظيم ضغط الهواء عن بعد بدون خطوات وعالي الدقة مع دقة تحكم FS ±1% وحماية IP65 ضد الغبار والرذاذ. ثلاث سلاسل تغطي نطاقات تدفق مختلفة: ITV1100 للتدفق المنخفض الصغير، ITV2100 للتدفق المتوسط ​​العالمي وITV3100 للتدفق العالي الثقيل حتى 4400 لتر/دقيقة ANR، مع ضغط قابل للتعديل من 0.005 إلى 0.9 ميجا باسكال. وهو يدعم خيوط Rc/NPT/G وتركيبات الدفع، وشاشة رقمية LED مدمجة ومنبه للتشخيص الذاتي تحت مصدر طاقة منخفض DC24V. يتم تطبيقه على نطاق واسع لتشغيل أسطوانة التجويف الكبيرة، والتحكم في التوتر المستمر للأفلام والأسلاك، وعمليات أشباه الموصلات والدقة البصرية، والتوزيع والطلاء التلقائي، وتبديل الضغط متعدد المراحل لمعدات اللحام والتثبيت، واستبدال منظمات يدوية متعددة لتحقيق التحكم الرقمي المركزي في الضغط على خطوط الإنتاج الآلية.

تشترك صمامات الفحص المضمنة SOLH XTO674 وINA14 في نفس المنصة الهيكلية مع ضغط تكسير منخفض للغاية يبلغ 0.01 ميجا باسكال، وهو متوافق مع كل من الهواء المضغوط والماء النظيف للحماية ضد التدفق العكسي في خطوط أنابيب السوائل ذات الضغط المنخفض والفراغ. XTO674 عبارة عن نسخة مبردة من النحاس بالكامل تعمل حتى -30 درجة مئوية؛ توفر السلسلة القياسية INA14 هيكلًا من النحاس أو الفولاذ المقاوم للصدأ SUS304، ومجهزًا بأختام NBR القياسية بالإضافة إلى الزيت الاختياري وFKM المقاوم للحرارة العالية وأختام CR المقاومة للطقس. يمكن تركيب التصميم الملولب المدمج المدمج مع علامة سهم التدفق مباشرة في خطوط الأنابيب بدون أقواس إضافية، مما يمنع بشكل فعال فقدان الفراغ وتدفق الهواء العكسي عند تثبيته بين مولدات التفريغ وأكواب الشفط. تتميز السلسلتان بأبعاد إجمالية وأحجام سن متطابقة للتبادل الميداني المباشر دون تعديل الأنابيب، ويتم تطبيقها على نطاق واسع في المعدات المبردة، وخطوط إنتاج الفراغ، ودوائر السوائل ذات درجة الحرارة العالية المقاومة للتآكل، وخطوط أنابيب الهواء والماء العامة للاحتفاظ بالضغط في اتجاه واحد ومنع التدفق العكسي.

إن القاذف الفراغي متعدد المراحل SOLH ZL112 قابل للتبديل بالكامل مع نماذج SMC المكافئة، ومجهز بفوهة قياسية Φ1.2. يوفر هيكلها متعدد المراحل الموفر للطاقة فراغًا ثابتًا يتراوح من -88 إلى -92 كيلو باسكال مع تقليل استهلاك الهواء بنسبة تزيد عن 40% مقارنة بالقاذفات أحادية المرحلة. من خلال اعتماد تصميم معياري متكامل للغاية، فإنه يوفر صمامات الإمداد/التحرير المزدوجة K1 للشفط والنفخ التلقائي ومتغيرات صمامات الإمداد الفردي K2 الموفرة للتكلفة. كاتم الصوت المدمج يقيد ضوضاء التشغيل أقل من 70 ديسيبل (أ)؛ يتوفر نمطان للعادم: نوع كاتم الصوت القياسي المدمج وعادم المنفذ المركزي P للتدفق العالي. تشتمل الملحقات الاختيارية على مقاييس فراغ ميكانيكية تناظرية ومفاتيح ضغط فراغ رقمية مع قناة NPN/PNP أحادية/مزدوجة ومخرجات إشارة تناظرية للجهد/التيار، بالإضافة إلى موصلات قابس متنوعة وفولتية ملفوفة ومقابض ضبط يدوية. خالي من الأجزاء المتحركة الداخلية للتشغيل المستمر بدون صيانة، ويمكن تركيبه مباشرة على مؤثرات نهاية الروبوت لتقصير وقت استجابة الفراغ، ويتم تطبيقه على نطاق واسع على التعامل مع أكواب الشفط المتعددة للألواح الزجاجية 3C والصفائح المعدنية ومواد التعبئة والتغليف والطباعة وقطع العمل المسامية التي تتطلب امتصاص فراغ مستقر عالي التدفق.

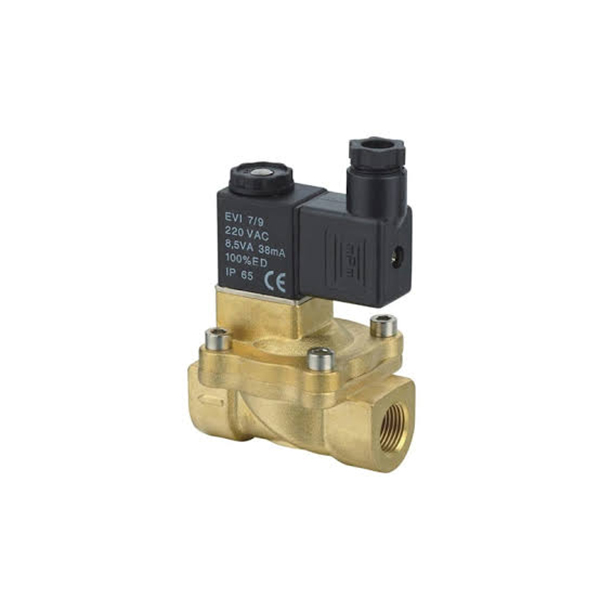

الإصدار 1｜نسخة طويلة لصفحة المنتج الرسمية (تركز على تحسين محركات البحث، ~290 كلمة لصفحة تفاصيل موقع الويب المستقل) صمامات الملف اللولبي للسوائل النحاسية ذات الاتجاهين 2/2 من سلسلة SOLH 2V عبارة عن صمامات تشغيل وإيقاف كهرومغناطيسية متعددة الاستخدامات تم تصميمها للتحكم الشامل في الهواء المضغوط والمياه الصناعية وزيوت التشحيم، وهي متوفرة في تكوينين هيكليين ناضجين: 2V025 ذو التشغيل المباشر ومتغيرات 2V130 و2V250 التي تعمل بالحجاب الحاجز. تم تصنيع هذه المجموعة من أجسام صمامات نحاسية قوية ومزودة بعناصر مانعة للتسرب عالية الأداء، مما يوفر أداء تحويل موثوقًا يغطي بدء التشغيل بدون ضغط وتنظيم خطوط الأنابيب عالية التدفق. يعتمد الطراز المدمج 2V025 ذو الفعل المباشر هيكل محرك كهرومغناطيسي مباشر يتيح الفتح الطبيعي عند فرق ضغط صفر ميجا باسكال. مجهزة بأختام مطاطية من الفلور VITON مقاومة للاهتراء، فهي تتحمل الوسائط المسببة للتآكل الضعيفة وتتكيف بشكل مثالي مع خطوط الأنابيب ذات الضغط المنخفض، وحلقات التفريغ، ومعدات الرش والتبريد ذات التدفق الصغير. يعتمد المحركان 2V130 و2V250 اللذان يتم تشغيلهما بشكل تجريبي على فرق الضغط المتوسط ​​لقيادة الحجاب الحاجز، ويتميز بقدرة تدفق كبيرة ملحوظة واستهلاك منخفض للطاقة للملف؛ إنها تتطلب حدًا أدنى من ضغط بدء التشغيل يبلغ 0.05 ميجا باسكال وتستخدم أختام مطاطية من النتريل NBR مثالية لخطوط أنابيب المياه التقليدية والهواء المضغوط. تعتمد جميع الإصدارات ملفات معزولة من الفئة B مع حماية دخول IP65 واستجابة تبديل سريعة خلال 0.05 ثانية. خيارات الأسلاك المتعددة (مقبس DIN، والأسلاك الطائرة، ومآخذ ضوء المؤشر) ومواصفات الخيوط الوفيرة التي تتراوح من G1/8 إلى G1 بوصة تدعم التثبيت الميداني المرن. منتشرة على نطاق واسع في التحكم في الفراغ، ودوائر مياه تبريد المعدات، والتغذية التلقائية للمياه للغلاية، ومدخل المياه لضاغط الهواء وقطع خط أنابيب الغاز والسائل الرئيسي، توفر سلسلة SOLH 2V حلولًا اقتصادية ومستقرة عامة لتبديل السوائل لدوائر سوائل الأتمتة الصناعية كاملة الطيف.

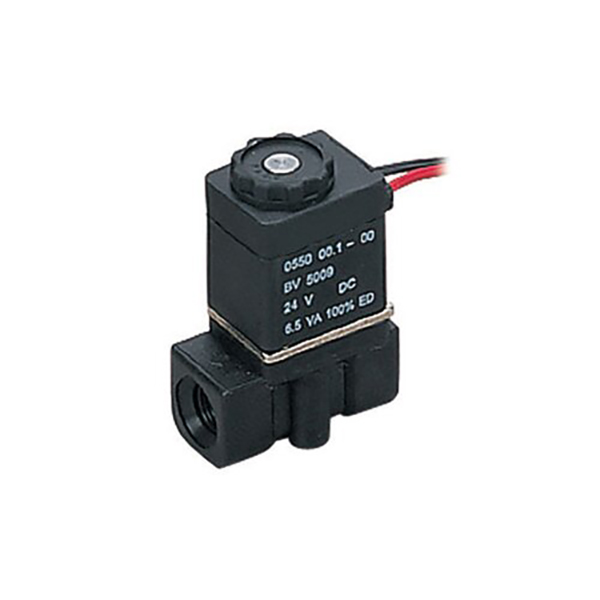

تعتمد صمامات الملف اللولبي الصغيرة ذات الاتجاه المباشر والمغلقة عادةً من سلسلة SOLH 2P أجسام صمامات بلاستيكية هندسية من النايلون PA66 عالية القوة، مصممة خصيصًا للتبديل التلقائي منخفض التكلفة للهواء المضغوط والماء النظيف وزيت التشحيم منخفض اللزوجة. بفضل أداء بدء التشغيل الأصلي بدون ضغط، يمكن للصمام أن يفتح بشكل طبيعي تحت فرق ضغط 0MPa، مما يكسر بشكل فعال اعتماد الضغط على صمامات الملف اللولبي التي يتم تشغيلها بشكل تجريبي. تعتمد هذه السلسلة هيكل قيادة كهرومغناطيسي مباشر ناضج. في حالة انقطاع التيار الكهربائي، يقوم زنبرك إعادة الضبط المدمج بضغط قلب الصمام بإحكام للحفاظ على حالة مغلقة بالكامل؛ عند تنشيطه، يعمل الجذب الكهرومغناطيسي على رفع قلب الصمام بسرعة لتوصيل خط الأنابيب، مع انتهاء عملية التبديل بأكملها في غضون 0.05 ثانية للحصول على استجابة فائقة السرعة. يستخدم التكوين القياسي أختام مطاط الفلور VITON المقاومة للاهتراء مع مقاومة متميزة للزيت والماء والوسائط الخفيفة المسببة للتآكل؛ إن الختم المطاطي من النتريل NBR متاح كبديل اختياري وفقاً لظروف العمل. يصل الملف إلى درجة الحماية IP65 ضد الغبار والماء مع عزل الفئة B، وهو قادر على التشغيل المستمر المستقر في بيئات الورش الرطبة. مع فتحة التدفق الثابتة φ2.5 مم وقيمة CV تبلغ 0.23، يتوفر مواصفاتان رئيسيان للسن G1/8 وG1/4، مقترنين بخيارات أسلاك متنوعة بما في ذلك مقبس DIN القياسي، والأسلاك الطائرة ومآخذ ضوء المؤشر، جنبًا إلى جنب مع خيارات الجهد الكهربي AC/DC العالمية لتلبية متطلبات المطابقة العالمية. مخطط مدمج خفيف الوزن يناسب التثبيت داخل وحدات المعدات المدمجة. يتم استخدامه على نطاق واسع في التحكم في مصدر الهواء لمولد الفراغ، وتبديل إمداد الهواء بالأسطوانة الصغيرة، وحلقات مياه التبريد الدقيقة للمعدات، والرش التلقائي، والصرف التلقائي لضاغط الهواء وأنظمة الترطيب الصغيرة، وهو بمثابة بديل فعال من حيث التكلفة للتحكم في السوائل المصغرة لصمامات سلسلة 2V النحاسية.

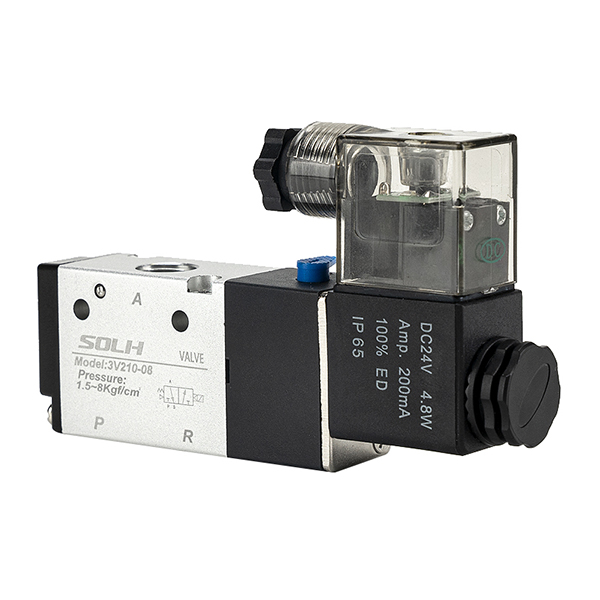

تم تصميم صمامات التحكم الاتجاهية ذات الملف اللولبي الهوائي 3/2 من سلسلة SOLH 3V بكل من الهياكل ذات التشغيل المباشر والتي يتم تشغيلها بشكل تجريبي، وهي مصممة خصيصًا لقيادة أسطوانات إرجاع الزنبرك أحادية الفعل وتبديل الدوائر الهوائية الفراغية. متوفرة بتكوينات مغلقة عادة (NC) ومفتوحة عادة (NO)، تعتمد هذه السلسلة أجسام صمامات مصنوعة من سبائك الألومنيوم خفيفة الوزن وعالية القوة مع تصميم مدمج واستجابة سريعة ودرجة حماية IP65 ضد الغبار والماء، وتعمل كمكون التحكم الأساسي القياسي لأنظمة التشغيل الآلي الهوائية الصغيرة والمتوسطة الحجم. يتبع تخطيط المنفذ معايير الصناعة العالمية: P لمدخل الهواء الرئيسي، A للتنفيذ منفذ العمل الذي يربط الأسطوانات أو مصاصات التفريغ، R لمنفذ العادم المتوافق مع كاتمات الصوت لتقليل ضوضاء التشغيل. تدعم متغيرات 3V1 و3V2 ذات المفعول المباشر بدء التشغيل الموثوق به للضغط الصفري في حدود 0 ~ 0.8 ميجا باسكال مع استجابة التبديل أقل من 0.05 ثانية، وهي مناسبة تمامًا لخطوط أنابيب الغاز ذات الضغط المنخفض وسيناريوهات التحكم في الفراغ بالضغط السلبي. تتميز سلسلة 3V100/3V200/3V300 التي يتم تشغيلها بشكل تجريبي بقدرة تدفق أكبر واستهلاك أقل للطاقة للملف، مما يتطلب حدًا أدنى لضغط المدخل يبلغ 0.15 ميجا باسكال للتبديل المستقر لتلبية الحلقات الهوائية التقليدية عالية التدفق. مجهزة بزر تجاوز يدوي على شكل كشتبان لتصحيح الأخطاء في الموقع أثناء التثبيت والصيانة، تدعم السلسلة بأكملها التشغيل الخالي من الزيت مع أداء إغلاق مستقر. تعد مواصفات الخيوط المتعددة بما في ذلك M5 وG1/8 وG1/4 وG3/8 اختيارية، مقترنة بجهد التيار المتردد والتيار المباشر العالمي السائد ووضعي توصيل لمقبس DIN وأسلاك الطيران. يمكن أن تحل محل صمامات طيار الهواء التقليدية 3A وصمامات السحب اليدوية 3L مباشرة دون تعديل هيكلي، ويتم نشرها على نطاق واسع في آليات رفع قطع العمل، وتبديل امتصاص الفراغ، وحماية التعشيق الهوائي والتحكم في المحركات الصغيرة.

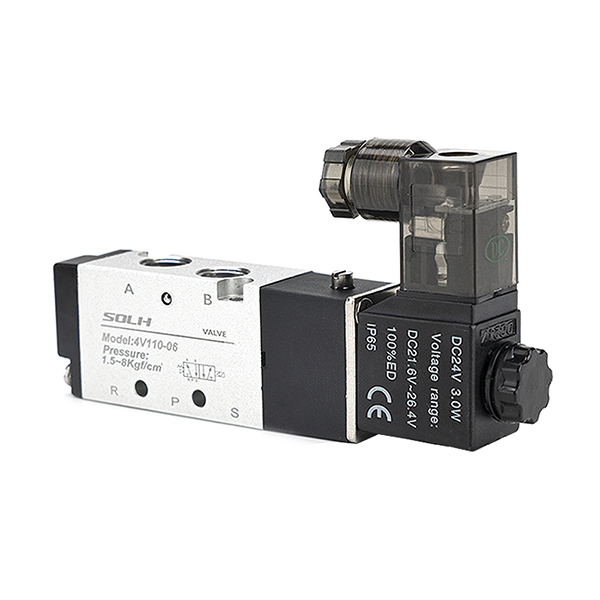

إن صمامات التحكم الاتجاهي الهوائية التي تعمل بالهواء المضغوط من سلسلة SOLH 4V هي مكونات هوائية صناعية سائدة تغطي تكوينات 5/2 اتجاهين و5/3 اتجاهات ثلاثية المواضع، مُحسّنة خصيصًا لقيادة الحركة الترددية، وتحديد موضع السكتة الدماغية المتوسطة والاحتفاظ بالضغط للأسطوانات الهوائية مزدوجة المفعول. من خلال اعتماد قلب صمام بكرة عالي الدقة وهيكل تشغيل تجريبي مدمج، تتميز هذه السلسلة بمقاومة احتكاك منخفضة وإجراءات تبديل حساسة واستهلاك منخفض للطاقة للملف، ويتم نشرها على نطاق واسع في خطوط التجميع الآلية وآلات التعبئة والتغليف وتركيبات تحديد المواقع وأنظمة النقل الهوائية العامة. يتوافق التصميم ذو الخمسة منافذ مع معايير الصناعة العالمية: يعمل P كمدخل رئيسي لإمداد الهواء؛ A وB عبارة عن منفذي تنفيذ متصلين بالغرف الأمامية والخلفية للأسطوانات مزدوجة المفعول للتحكم في التمديد والتراجع؛ R وS عبارة عن منافذ عادم تم تكوينها بكواتم صوت لتقليل ضوضاء التشغيل. يتضمن النوع 5/2 اتجاه التحكم الكهربائي بملف واحد ومتغيرات التحكم الكهربائي بالملف المزدوج. تعتمد صمامات التحكم الكهربائية الفردية على إعادة ضبط الزنبرك للعودة تلقائيًا عند انقطاع التيار الكهربائي، وهي مثالية للإجراءات الترددية التقليدية وتطبيقات إعادة ضبط السلامة. تمتلك صمامات التحكم الكهربائية المزدوجة ذاكرة موضعية بدون نوابض، مما يؤدي إلى قفل موضع الأسطوانة الحالي بثبات بعد انقطاع التيار الكهربائي من أجل تحديد المواقع لفترة طويلة والحفاظ على الضغط. يوفر الإصدار ثلاثي المواضع 5/3 ثلاثة أوضاع اختيارية محايدة: المركز المغلق (النوع C) يقفل جميع المنافذ لقفل تعليق الأسطوانة والحماية ضد السقوط؛ يقوم مركز العادم (النوع E) بتوصيل منافذ A/B بقنوات العادم لتخفيف الضغط والطفو الحر أثناء التشغيل اليدوي؛ يقوم مركز الضغط (النوع P) بتغذية الهواء المضغوط إلى كلا منفذي العمل من أجل تثبيت متوازن ثنائي الاتجاه. تتراوح المواصفات المتاحة من 4V110 إلى 4V410 بأحجام الخيوط M5، وG1/8، وG1/4، وG3/8، وG1/2. مجهزة بملفات IP65 مقاومة للغبار ومقاومة للماء تدعم الفولتية السائدة للتيار المتردد والتيار المستمر، تدعم السلسلة بأكملها التشغيل الخالي من الزيت وتأتي مع زر تجاوز يدوي للاختبار والصيانة المريحة في الموقع. إنه صمام الاتجاه القياسي العالمي للأتمتة الهوائية الصناعية السائدة.
