العلامة التجارية: SOLH من Richge Technology | استبدال سهل الاستخدام متوافق مع أبعاد التثبيت SMC ZL212
 |

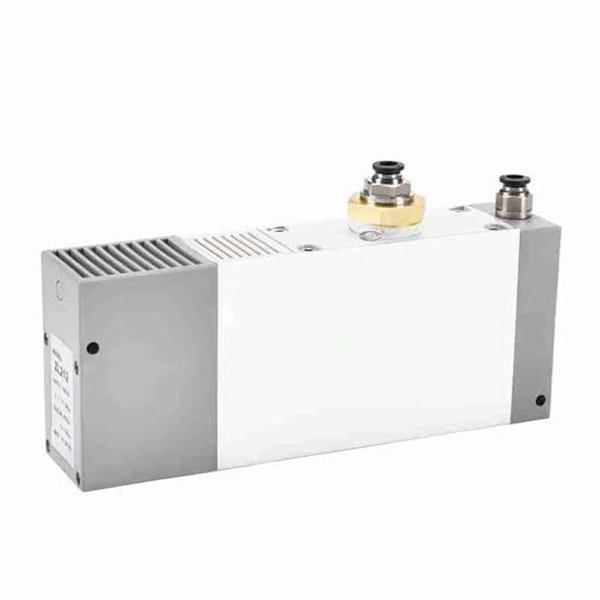

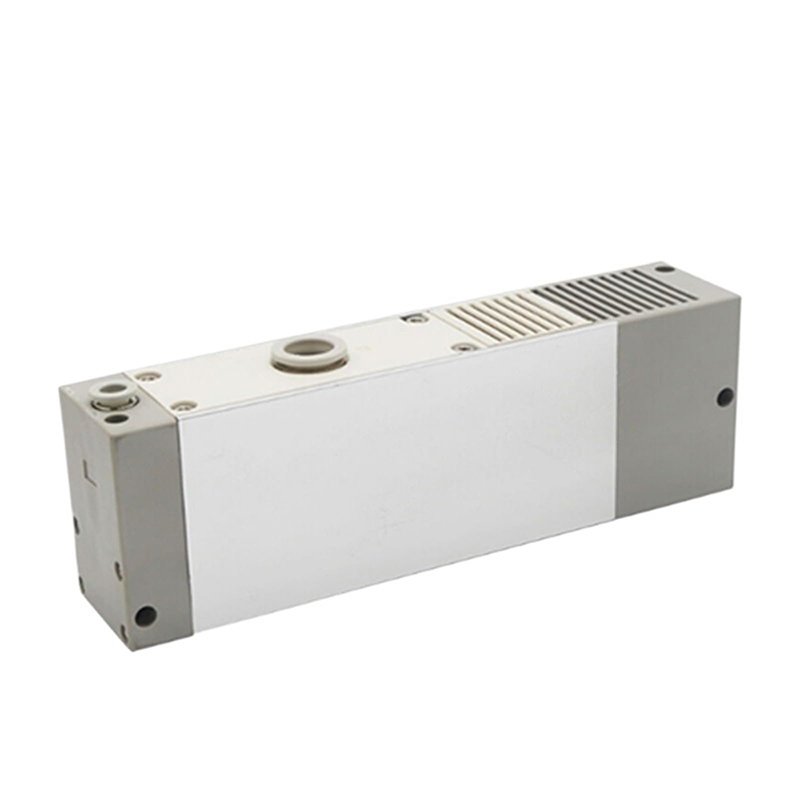

سلسلة ZL212 عبارة عن قاذف فراغ متعدد المراحل ذو تدفق كبير مطور مشتق من سلسلة ZL112. مجهزة بفتحة فوهة أكبر، فهي توفر مستوى فراغ أعلى وتدفق شفط معزز. مصمم خصيصًا لأكواب الشفط الكبيرة وقطع العمل المسامية وظروف العمل عالية التسرب. تم اعتمادها على نطاق واسع كوحدة تفريغ رئيسية للمناورات الآلية وتطبيقات معالجة المواد المعدنية والزجاجية.
|
البند المعلمة |
مواصفة |
|
موقف المنتج |
نموذج مطور متقدم من ZL112، فوهة أكبر لفراغ أعلى وتدفق أعلى |
|
السائل المطبق |
الهواء المضغوط |
|
ضغط الهواء العرض |
0.3~0.7MPa، نطاق التشغيل الأمثل: 0.45~0.5MPa |
|
درجة الفراغ |
-90 ~ -95 كيلو باسكال |
|
تدفق الشفط |
أعلى بنسبة 30% من ZL112، ومناسب لقطع العمل المسامية وأكواب الشفط الكبيرة |
|
استهلاك الهواء |
تصميم ناشر متعدد المراحل، يوفر الطاقة بنسبة تزيد عن 40% مقارنة بالقاذف الفراغي أحادي المرحلة |
|
نطاق درجة الحرارة المحيطة |
-5 درجة مئوية ~ 60 درجة مئوية |
|
اتصال المنفذ |
منفذ تركيب/خيط قياسي بلمسة واحدة، قابل للتبديل بالكامل مع أبعاد التركيب SMC ZL212 |

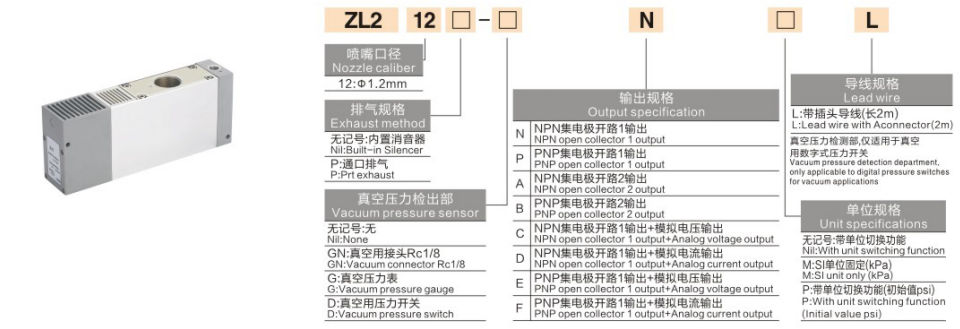

التنسيق الأساسي:ZL212‑□‑□‑□‑□
مع تنسيق ممتد للصمام:ZL212‑□‑K1/K2 5 م Z‑□‑DDNL
|
موضع |
شفرة |
التعريف والوصف التفصيلي |
|
1-4 |
ZL212 |
رمز السلسلة للقاذف الفراغي متعدد المراحل، فتحة الفوهة أكبر مقارنةً بـ ZL112 |
|
الخامس |
لا علامة |
عادم كاتم الصوت، تقليل الضوضاء القياسي لورشة العمل العامة |
|
|
P |
عادم المنفذ، لتركيب عادم عالي التدفق أو مركزي |
|
السادس |
لا علامة |
بدون وحدة الكشف عن الفراغ |
|
|
جي إن |
منفذ الكشف عن الفراغ Rc1/8 لتوصيل مقياس الضغط الخارجي |
|
|
G |
مقياس ضغط الفراغ الميكانيكي المدمج Y40Z |
|
|
D |
مفتاح ضغط الفراغ الرقمي المدمج |
|
السابع |
N |
NPN مخرج ذو قناة واحدة مفتوح المجمع |
|
|
P |
مخرج قناة واحدة مفتوح المصدر PNP |
|
|
أ/ب/ج/د/ه/و |
إخراج متعدد القنوات/إخراج إشارة تناظرية ووظائف موسعة أخرى |
|
الثامن |
L |
كابل من نوع القابس مُجمَّع مسبقًا بطول 2 متر |
|
|
م/ص |
وحدة ثابتة / وحدة قابلة للتحويل (كيلو باسكال / رطل لكل بوصة مربعة اختياري) |
|
نموذج |
التكوين الأساسي |
تطبيق نموذجي |
|
ZL212 |
وحدة أساسية قياسية، بدون مقياس، ولا صمام مدمج |
تطبيق عام عالي التدفق، يتطلب صمام ملف لولبي خارجي |
|
ZL212-جي إن |
واجهة قياس التخلخل الخارجية Rc1/8 |
التطبيقات التي تتطلب مقياس فراغ متصل خارجيًا للقراءة |
|
ZL212-د |
مفتاح ضغط الفراغ الرقمي المدمج |
قراءة الفراغ الرقمية وتغذية الإشارات الكهربائية للتحكم PLC |
|
ZL212-P |
إصدار عادم من نوع المنفذ بدون كاتم صوت مدمج |
سيناريوهات العادم المركزي عالي التدفق، وبيئة غير حساسة للضوضاء |
|
ZL212-G |
مجهزة بمقياس الفراغ الميكانيكي Y40Z |
مؤشر مستوى الفراغ الميكانيكي المحلي الفعال من حيث التكلفة |
|
عنصر المقارنة |
ZL112 |
ZL212 |
|
تجويف الفوهة |
Φ1.2mm |
فوهة ذات حجم أكبر |
|
درجة الفراغ |
-88 ~ -92 كيلو باسكال |
-90 ~ -95 كيلو باسكال، أداء فراغ أعلى |
|
تدفق الشفط |
معدل تدفق متوسط |
+30% تدفق شفط أعلى |
|
حالة عمل مناسبة |
أكواب شفط عادية، قطع عمل صغيرة ومتوسطة |
كوب شفط كبير، قطعة عمل مسامية، صفائح وزجاج، حلقات عالية التسرب |
|
مرجع سعر النموذج الأساسي |
ابتداء من 245 |
ابتداء من 478 تقريبا 20% أعلى في ظل التكوين المماثل |
• تعزيز أداء الفنتوري متعدد المراحل: تعزيز مستوى التفريغ وتدفق الشفط، وقدرة ممتازة على التكيف مع دوائر التفريغ الهوائية عالية التسرب.
• خيارات وحدات متكاملة بالكامل: يتوفر صمام إمداد/تحرير الملف اللولبي، وكاتم الصوت، ومقياس التفريغ الميكانيكي/الرقمي ومفتاح الضغط لتكوين قطعة واحدة، مما يقلل من الأجزاء الإضافية الإضافية.
• بناء منخفض الضوضاء: كاتم صوت مدمج، مستوى الضوضاء ≥70 ديسيبل، مناسب لبيئة ورشة عمل المصنع العادية.
• عملية مستقرة خالية من الصيانة: مكونات ميكانيكية خالية من الحركة، عمر خدمة طويل للإنتاج المستمر لمدة 24 ساعة.
• بصمة تركيب متوافقة: أبعاد التثبيت القابلة للتبديل مع ZL112، تدعم استبدال الترقية الميدانية المباشرة.
• قطعة عمل صغيرة ومتوسطة وتطبيق كوب شفط فردي: اختر ZL112 للحصول على أداء أفضل من حيث التكلفة.
• كوب شفط كبير، مادة مسامية، لوح زجاجي أو حلقة تفريغ عالية التسرب: استخدم ZL212 للحصول على سعة تفريغ وتدفق كافية.
• التحكم التلقائي في الدورة: حدد إصدار K1 ثنائي الصمام (صمام الإمداد + التحرير)، وتطابق مع مفتاح ضغط الفراغ للحصول على تغذية راجعة لإشارة الحلقة المغلقة.
• المراقبة والتشغيل البصري في الموقع: اختر متغير مفتاح الضغط الرقمي D للقراءة الرقمية المباشرة لقيمة الفراغ.
• التعامل الآلي مع الزجاج والصفائح المعدنية والألواح الخشبية ومكونات الألواح كبيرة الحجم
• امتزاز قطع العمل المسامية: اختيار الكرتون والرغوة والمنسوجات والمواد القابلة للاختراق
• دائرة تفريغ عالية التسرب لتركيبات أكواب الشفط المتعددة ذات المساحة الكبيرة
• خط تجميع الأتمتة، وقولبة روبوت القولبة بالحقن، ونقل المواد
• المعدات اللوجستية محطة انتزاع البضائع ذات الحجم الكبير
