العلامة التجارية: SOLH من Richge Technology | ميكانيكية كاملة وواجهة قابلة للتبديل مع سلسلة SMC ZL1 الأصلية
 |

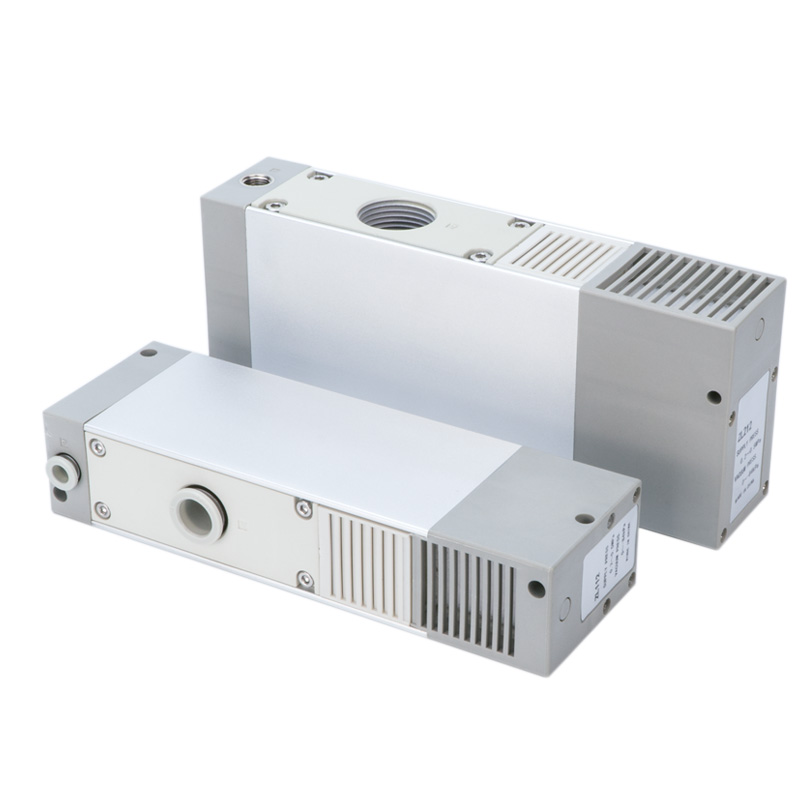

تتبنى سلسلة SOLIH ZL1 هيكل قاذف فراغي متعدد المراحل وموفر للطاقة، قابل للتبديل بالكامل مع البعد الأصلي وتخطيط المنفذ SMC ZL1. في ظل ظروف استهلاك الهواء المتطابقة، فإنه يوفر تدفق شفط أعلى وفقدان أقل للطاقة. تم نشره على نطاق واسع لمناولات روبوت الالتقاط والوضع عالية السرعة وتطبيقات الامتصاص القوية لقطع العمل المسامية القابلة للتنفس.
تكوينان أساسيان للاختيار:

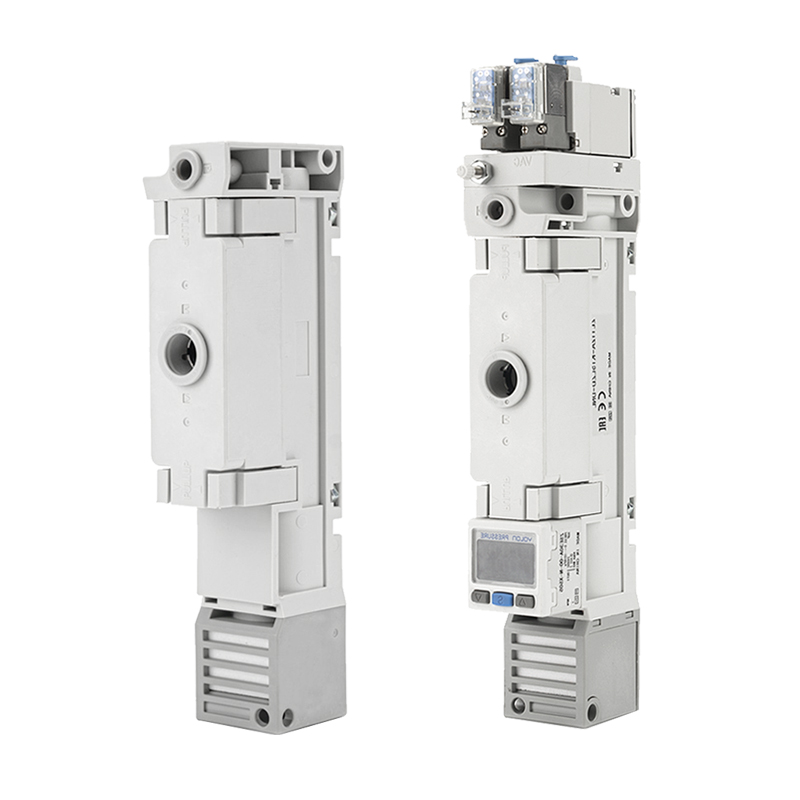

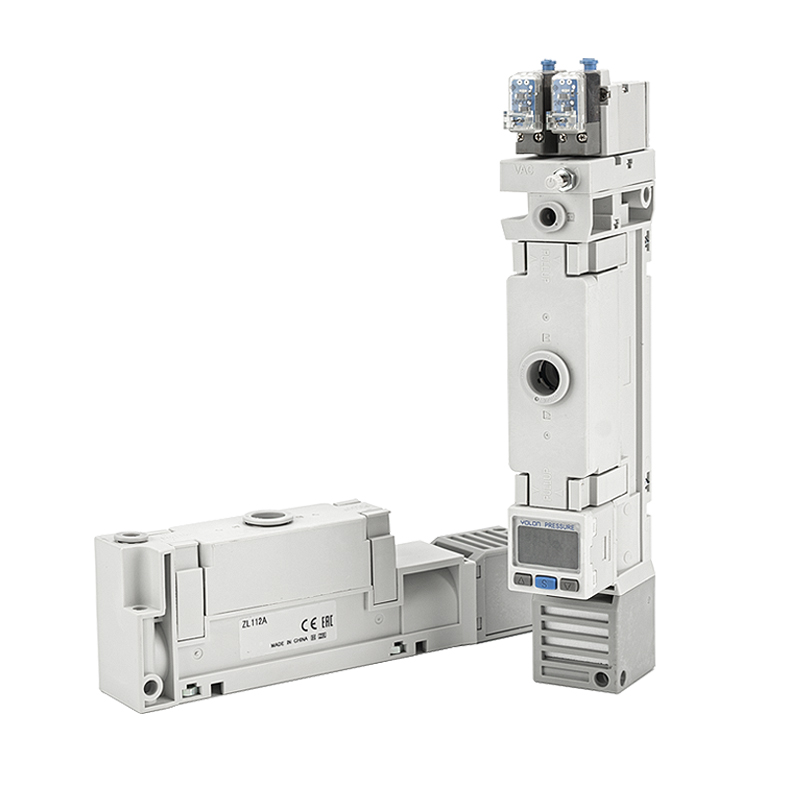

• نوع بدون صمام (بدون صمام): جسم القاذف النقي فقط، ويتم التحكم فيه بواسطة صمامات ملف لولبي خارجية. منخفضة التكلفة ومرنة للغاية لتكامل النظام المخصص.
• مع نوع الصمام: صمام إمداد متكامل وصمام تحرير ووحدة كشف ضغط الفراغ. لا توجد حاجة لمكونات صمام خارجية إضافية، وأنابيب مبسطة واستجابة أسرع. الحل السائد المفضل لأدوات نهاية ذراع الروبوت (EOAT).
مواصفات الموديل 12A: الحد الأقصى لتدفق الشفط 100 لتر / دقيقة (ANR)، ضغط هواء إمداد العمل 0.4 ~ 0.6MPa هواء مضغوط نظيف. منفذ الإمداد ومنفذ التفريغ مجهزان بتركيبات تعمل بلمسة واحدة: Φ6 متري أو Φ1/2 بوصة إمبراطوري اختياري.

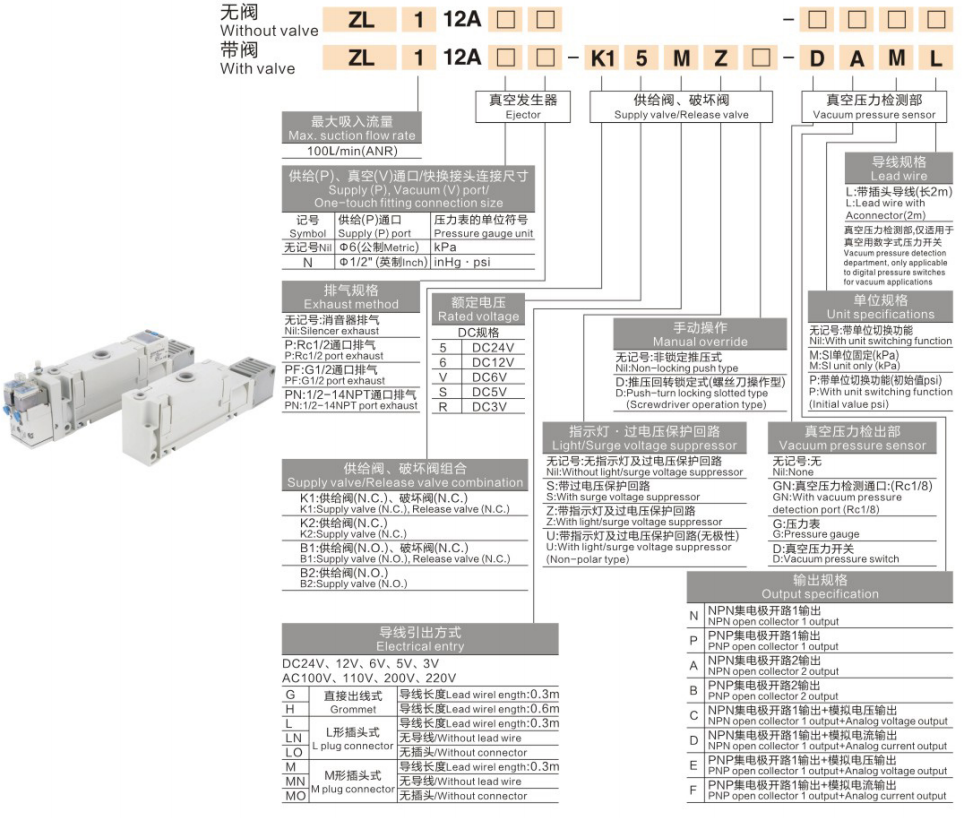

2.1 الترميز الأساسي بدون صمام
ZL1-12A
• ZL1: رمز سلسلة قاذف الفراغ متعدد المراحل
• 12A: رمز الحجم، الحد الأقصى لتدفق الشفط 100 لتر/دقيقة (ANR)
المثال الكامل:ZL1-12A‑K15MZ‑DAML
|
مقطع الكود |
الوحدة المقابلة والتعريف |
|
ZL1-12A |
سلسلة + رمز الحجم (100 لتر / دقيقة) الجسم الرئيسي لقاذف الفراغ |
|
ك1 |
صمام الإمداد NC + مجموعة صمامات الإصدار NC، مجموعة صمام الإمداد/التحرير |
|
5 |
تصنيف الجهد لفائف DC24V |
|
M |
مقبس سلكي على شكل حرف M، طول الكابل 0.3 متر |
|
Z |
مع مصباح مؤشر ودائرة حماية من الجهد الزائد |
|
D |
المدمج في وحدة الكشف عن مفتاح ضغط الفراغ |
|
A |
مواصفات الإخراج ثنائي القناة للمجمع المفتوح NPN |
|
م (ل) |
كابل تبديل الضغط: 0.3 م / 2 م مع قابس، اختر واحدًا فقط |
3.1 حجم منفذ العرض (P) / الفراغ (V) المناسب بلمسة واحدة
|
علامة |
ميناء العرض (ف). |
خيارات وحدة الضغط |
|
لا يوجد علامة / ن |
Φ6 تركيب متري بلمسة واحدة |
كيلو باسكال |
|
نسخة بوصة |
Φ1/2" تركيب إمبراطوري بلمسة واحدة |
زئبق، رطل لكل بوصة مربعة |
3.2 طريقة العادم
|
علامة |
وصف العادم |
|
لا علامة |
عادم كاتم الصوت (قياسي، أداء منخفض الضوضاء) |
|
العلاقات العامة |
منفذ عادم 1/4 بوصة، أنابيب خارجية للعادم المركزي |
|
ص1/2 |
عادم منفذ G1/2، عادم مركزي ذو تدفق كبير |
|
PN1/2‑14NPT |
عادم منفذ NPT 1/2‑14 لمعدات أمريكا الشمالية |
3.3 الجهد المقنن
|
شفرة |
مواصفات الجهد |
|
5 |
DC24V (التيار الصناعي) |
|
6 |
تيار مستمر12 فولت |
|
V |
DC6V (اختياري) |
|
VDC |
DC5V (مخصص فقط) |
3.4 مجموعات صمامات الإمداد وصمام التحرير (للنماذج ذات الصمامات)
|
شفرة |
مزيج الصمام |
وصف الوظيفة |
|
ك1 |
صمام العرض N.C. + صمام التحرير N.C. |
تنشيط العرض لتراكم الفراغ؛ تنشيط الإطلاق من أجل فراغ سريع الكسر. الاختيار السائد القياسي. |
|
ك2 |
صمام الإمداد NC (لا يوجد صمام تحرير) |
مراقبة العرض فقط؛ يتم تحرير الفراغ بشكل طبيعي، وهو الحل الأمثل من حيث التكلفة. |
|
ب1 |
صمام العرض + صمام الإصدار N.C. |
صمام إمداد مفتوح عادةً، وإمداد مستمر بالهواء عند انقطاع التيار الكهربائي، لظروف العمل الخاصة التي تحتوي على فراغ. |
|
ب2 |
صمام العرض (لا يوجد صمام تحرير) |
تكوين العرض الأساسي المفتوح عادة. |
3.5 وظيفة التجاوز اليدوي
|
علامة |
وضع التشغيل اليدوي |
|
لا علامة |
زر ضغط غير قابل للإغلاق: اضغط للتنشيط، ثم حرر لإعادة الضبط. |
|
D |
نوع القفل بالضغط (يمكن تشغيله بواسطة مفك براغي)، قفل لإمداد الهواء المستمر أثناء التشغيل والتصحيح. |
3.6 مصباح المؤشر ودائرة حماية الجهد الزائد
|
علامة |
وصف التكوين |
|
لا علامة |
لا يوجد مصباح مؤشر ولا دائرة حماية من الجهد الزائد. |
|
S |
دائرة مدمجة لمنع ارتفاع الجهد الزائد لإطالة عمر خدمة الملف. |
|
Z |
مصباح مؤشر بالإضافة إلى دائرة حماية من الجهد الزائد لتصور حالة التشغيل. |
|
U |
مصباح مؤشر خالي من القطبية ودائرة حماية من الجهد الزائد، يُسمح بالأسلاك التعسفية. |
3.7 وضع الإدخال / مخرج الأسلاك الكهربائية
|
شفرة |
تعريف منفذ الكابل |
|
G |
مدخل كابل جروميت، طول الكابل: 0.3 متر |
|
H |
منفذ من نوع القابس على شكل حرف L، طول الكابل: 0.6 متر |
|
إل إن |
نوع القابس على شكل حرف L، لا يوجد كابل مزود (مجموعة أسلاك ذاتية الإعداد من قبل العميل) |
|
M |
منفذ من نوع القابس على شكل M، طول الكابل: 0.3 متر |
|
مينيسوتا |
نوع القابس على شكل M، لا يوجد كابل مزود (مجموعة أسلاك ذاتية الإعداد من قبل العميل) |
3.8 وحدة ضغط الفراغ (صالحة فقط للوحدات المجهزة بكشف الفراغ)
|
علامة |
إعداد الوحدة |
|
لا علامة |
وحدة متعددة قابلة للتبديل: يمكن اختيار كيلو باسكال / بوصة زئبقية / رطل لكل بوصة مربعة |
|
M |
وحدة ثابتة، كيلو باسكال فقط |
|
S |
وحدات متعددة قابلة للتبديل، مضبوطة مسبقًا في المصنع على رطل لكل بوصة مربعة |
|
P |
وحدات متعددة قابلة للتبديل، مضبوطة مسبقًا في المصنع على رطل لكل بوصة مربعة |
3.9 وحدة الكشف عن ضغط الفراغ
|
علامة |
وظيفة الكشف والتطبيق |
|
لا علامة |
لا توجد وحدة كشف؛ جسم القاذف النقي، قم بتوصيل المستشعر الخارجي بشكل منفصل. |
|
جي إن |
منفذ الكشف عن الفراغ (Rc1/8)، قم بتوصيل مقياس الضغط الرقمي الخارجي أو وحدة الحصول على PLC. |
|
G |
مقياس ضغط تناظري مدمج لقراءة مستوى الفراغ البصري المحلي في الموقع. |
|
D |
مفتاح ضغط فراغ مدمج، مفتاح إخراج / إشارة تناظرية لإنذار الأجزاء المفقودة وتعليقات قطعة العمل في مكانها. |
3.10 مواصفات الإخراج (لمفتاح ضغط الفراغ من النوع D)
|
شفرة |
وصف وضع الإخراج |
|
N |
NPN مخرج ذو قناة واحدة للمجمع المفتوح، قياسي لقناة إدخال PLC NPN |
|
P |
مخرج قناة واحدة مفتوح المصدر PNP |
|
A |
NPN مخرج مستقل ثنائي القناة مفتوح المصدر |
|
W |
مخرج مستقل ثنائي القناة مفتوح المصدر PNP |
|
C |
مفتاح NPN ذو قناة واحدة + مخرج جهد تناظري |
|
D |
مفتاح NPN ذو قناة واحدة + مخرج تيار تناظري |
|
E |
مفتاح PNP ذو قناة واحدة + مخرج جهد تناظري |
|
F |
مفتاح PNP ذو قناة واحدة + مخرج تيار تناظري |
3.11 مواصفات كابل مفتاح الضغط (للنوع D)
|
شفرة |
تعريف الكابل |
|
L |
كابل توصيل تم تجميعه مسبقًا، الطول الإجمالي: 2 متر |
|
M |
كابل توصيل تم تجميعه مسبقًا، الطول الإجمالي: 0.3 متر |
|
البند المعلمة |
المواصفات القياسية |
|
مبدأ العمل |
قاذف فراغ فنتوري متعدد المراحل، هيكل موفر للطاقة عالي الكفاءة |
|
الحد الأقصى لتدفق الشفط (حجم 12A) |
100 لتر/دقيقة (ANR) |
|
ضغط هواء العرض القياسي |
0.4 ~ 0.6MPa |
|
منفذ العرض / الفراغ |
تركيب بلمسة واحدة: Φ6 متري / Φ1/2" إمبراطوري اختياري |
|
خيارات العادم |
عادم كاتم الصوت القياسي؛ عادم خارجي مركزي من نوع PR / PG / PN اختياري |
|
تصنيف الجهد لفائف |
DC24V / DC12V / DC6V ؛ DC5V متاح عند الطلب المخصص |
|
خيارات الدخول الكهربائية |
جروميت G / قابس على شكل H‑L / قابس على شكل M‑M؛ إصدار بدون كابل LN / MN لأسلاك العملاء |
|
وحدة كشف الفراغ |
لا يوجد كشف / منفذ كشف GN (Rc1/8) / مقياس الضغط المحلي G / مفتاح ضغط الفراغ المدمج D |
|
إخراج الإشارة |
NPN / PNP إخراج التبديل قناة واحدة مزدوجة؛ الجهد التناظري/الإخراج الحالي اختياري |
|
المؤشر والحماية من زيادة التيار |
لا توجد حماية / حماية من زيادة التيار S / مؤشر Z + حماية / مؤشر خالي من القطبية U + حماية |
|
عنصر المقارنة |
نوع بدون صمام ZL1-12A |
مزود بصمام من النوع ZL1‑12A‑K1… |
|
الصمامات المتكاملة |
لا توجد صمامات مدمجة، ويلزم وجود صمام ملف لولبي خارجي ثلاثي الاتجاهات |
صمام الإمداد المتكامل + صمام التحرير (سلسلة K1/K2/B1/B2) |
|
طريقة كسر الفراغ |
يتم التحكم بها بواسطة صمام خارجي أو إطلاق طبيعي |
كسر فوري للفراغ من خلال صمام تحرير مدمج من أجل التخلص السريع من قطع العمل |
|
سرعة الاستجابة |
يعتمد على الصمام الخارجي وتخطيط خط الأنابيب |
استجابة متكاملة أسرع لتطبيقات الروبوت ذات معدل الدورة العالية |
|
تعقيد الأنابيب |
يتطلب صمامات وتجهيزات وملحقات مرشح منفصلة |
متكاملة للغاية، مع الحد الأدنى من أعمال الأنابيب في الموقع |
|
التكلفة والمرونة |
أقل تكلفة، وأقصى مرونة في تصميم النظام |
مستوى تكامل أعلى، مفضل للروبوت المستجيب النهائي لـ EOAT |
|
كشف الضغط |
مطلوب مفتاح ضغط الفراغ الخارجي |
مقياس ضغط G مدمج اختياري / مفتاح ضغط فراغ D |
الحل 1: دائرة محسنة التكلفة بدون صمامات
معالجة مصدر الهواء غير النفطي بوحدتين AFC2000 ← صمام الملف اللولبي ثلاثي الاتجاه 3V110 ← قاذف فراغي بدون صمام ZL1‑12A ← كوب الشفط الفراغي ZPT
الحل 2: دائرة اختيار ووضع روبوت عالي السرعة مزودة بصمام
منظم ضغط AR → ZL1‑12A‑K15MZ‑DAML (صمام إمداد متكامل، صمام تحرير ومفتاح ضغط فراغ) → كوب شفط ذو مؤثرات نهائية روبوتية، وظيفة إنذار تلقائية لقطع العمل المفقودة.
الحل 3: دائرة إمداد الهواء المركزية متعددة البنوك
وحدتان غير زيتيتين بتدفق كبير AFC ← ZL1 متعددة مع مجموعة مشعب قاذف الصمام ← انتقاء المواد المتزامن بأكواب الشفط المتعددة.
• حجم المنفذ: بالنسبة للأنابيب PU6 / Φ6 القياسية، حدد منفذًا متريًا بدون علامات. بالنسبة للأنابيب الإمبراطورية مقاس Φ1/2 بوصة، حدد المنفذ الإمبراطوري مع وحدة الضغط inHg / psi.
• العادم: بالنسبة لبيئة ورشة العمل منخفضة الضوضاء، احتفظ بعادم كاتم الصوت القياسي. للتصريف إلى منطقة آمنة محددة، استخدم عادمًا مركزيًا من نوع منفذ PR / PG / PN.
• الجهد االكهربى: DC24V (رمز 5) لمعدات الأتمتة المحلية؛ DC12V / DC6V للتصدير الأوروبي أو مشاريع الأجهزة ذات الجهد المنخفض.
• مزيج الصمام: K1 (مصدر NC + إصدار NC) للالتقاط والوضع القياسي عالي السرعة؛ K2 لخفض التكاليف؛ B1/B2 لظروف العمل الخاصة بالفراغ المفتوح عادة.
• متطلبات الكشف: اختر مفتاح ضغط الفراغ D (يتوافق NPN/PNP مع نوع إدخال PLC) لإنذار الجزء المفقود من PLC؛ مقياس الضغط المحلي G للفحص البصري في الموقع؛ منفذ كشف GN للحصول على البيانات الخارجية من طرف ثالث.
• المؤشر والحماية من الطفرة: حدد إصدار Z / U للإشارة التشخيصية للخزانة؛ حماية من الجهد الزائد لبيئة العمل القاسية الرطبة.
• التجاوز اليدوي: اختر التجاوز اليدوي للقفل بالضغط على شكل حرف D لسيناريوهات التشغيل والتصحيح المتكررة، ودعم إمداد الهواء المستمر المقفل.
• 3C إلكترونيات PCB والرقاقة معالجة عالية السرعة للانتقاء والمكان
• نقل مادة صفائح القطب الكهربائي لبطارية الليثيوم أيون
• امتصاص القوة القوية للكرتون والمواد المسامية
• قطف آلي للزجاج والصفائح المعدنية للخدمة الشاقة
• إزالة أجزاء روبوت القولبة بالحقن وإزالة القوالب
• تطبيق الاستيلاء على التعبئة والتغليف لتجهيز الأغذية
• الفرز اللوجستي لأنظمة النقل الآلية عالية السرعة
• لا تستخدم وحدات FRL ذات رذاذ الزيت (سلسلة AC / BC المكونة من ثلاث وحدات) لإمدادات الهواء القاذف فراغ. سوف يسد زيت التشحيم فوهات الناشر متعددة المراحل، ويجب أن يعتمد وحدة معالجة مصدر الهواء غير الزيتية المكونة من وحدتين.
• قم بتركيب مرشح التفريغ المضمن ZFC بشكل إلزامي على الجانب العلوي. الفوهات الصغيرة متعددة المراحل حساسة للغبار؛ سوف يتحلل تدفق الشفط بشكل كبير بمجرد انسداده بسبب تلوث الجسيمات.
• اجعل طول الخرطوم بين القاذف وكوب الشفط قصيرًا قدر الإمكان لضمان تراكم سريع للفراغ وأداء شفط مستقر.
• نطاق ضغط الهواء الأمثل للإمداد 0.4 ~ 0.6MPa. الضغط غير الكافي يؤدي إلى ضعف الشفط. الضغط الزائد يزيد من استهلاك الهواء المضغوط.
• بالنسبة للطرز ذات الصمامات، حدد إصدارات Z / S / U مع دائرة مدمجة للحماية من زيادة التيار لإطالة عمر خدمة الملف اللولبي داخل خزائن التحكم.
• بالنسبة لتكوينات العادم المركزية PR / PG / PN، حافظ على عدم وجود عائق في أنابيب العادم، حيث سيؤدي الضغط الخلفي إلى انخفاض أداء بناء الفراغ بشدة.
