ماركة:SOLH من شركة Richge Technology
سلسلة SOLH ZL112 عبارة عن قاذف فراغ فنتوري متكامل متعدد المراحل وقابل للتبديل بالكامل مع نماذج SMC المكافئة. إنه يتميز بدرجة فراغ عالية جدًا، تدفق شفط كبير واستهلاك هواء منخفض بشكل كبير. تتوفر وحدات متكاملة اختيارية متعددة بما في ذلك صمامات إمداد/تحرير الملف اللولبي، ومقياس ضغط الفراغ، ومقياس العرض الرقمي، ومفتاح ضغط الفراغ. إنها بمثابة وحدة التفريغ الأساسية للأذرع الآلية الآلية وأنظمة تركيب أكواب الشفط المتعددة.

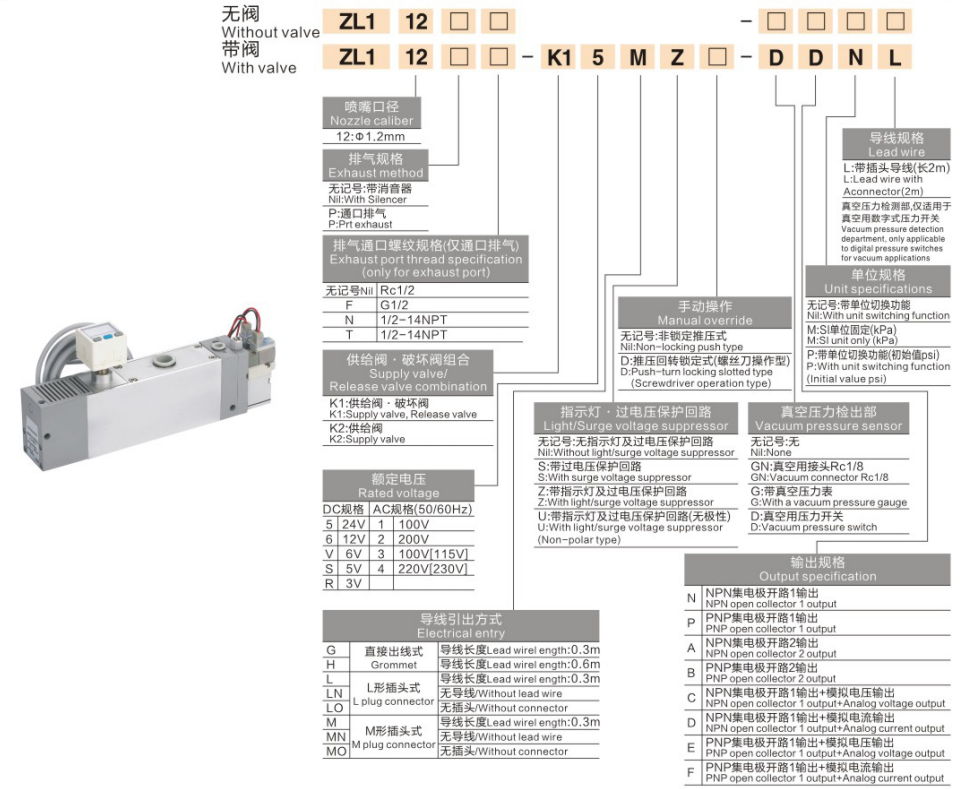

1. مثال نموذجي مع مجموعة الصمامات الكاملة: ZL112-□-□-K15MZ-□-DDNL
|
موضع |
شفرة |
التعريف والشرح التفصيلي |
| 1-4 |
ZL112 |
رمز السلسلة: قاذف فراغ متعدد المراحل، فتحة فوهة قياسية Φ1.2mm |
| الخامس |
فارغ / ص |
هيكل العادم فارغ: عادم مع كاتم صوت مدمج (تقليل الضوضاء القياسي) P: عادم مستورد للتدفق العالي وخط أنابيب عادم مركزي |
| السادس |
فارغة / F / N / T |
خيط منفذ العادم فارغ: خيط داخلي Rc1/2F=G1/2، N=1/2-14NPT وخيارات خيط أخرى |
| 7-8 |
ك1 / ك2 |
مجموعة صمامات الملف اللولبيK1: صمامات مزدوجة (صمام إمداد + صمام تفريغ فراغي، شفط وتفريغ تلقائي)K2: صمام إمداد فردي فقط، موفر للتكلفة، يلزم وجود دائرة تفريغ خارجية |
| التاسع |
5 / 6 / ف / ق / ر |
الجهد الكهربي المقدر للملف اللولبي 5=DC24V (افتراضي)، 6=DC12V، V=AC100V، S=AC200V، R=AC220V |
| العاشر |
م/ل/ز |
شكل مخرج السلك M= موصل قابس على شكل M، موصل قابس على شكل L=L، G= سلك صلب مباشر تصميم قابس سريع M/L لاستبدال الأسلاك بسرعة |
| الحادي عشر |
Z |
مؤشر LED + دائرة حماية من الجهد الزائد، يمنع احتراق الملف اللولبي |
| الثاني عشر |
فارغ / د |
زر التجاوز اليدوي فارغ: زر ضغط غير قابل للإغلاق د: نوع قفل الدفع والتدوير (مفك براغي قابل للتعديل) |
| الثالث عشر |
فارغ / GN / G / D |
وحدة مراقبة ضغط الفراغ فارغة: لا يوجد ملحق للكشف عن الفراغ GN: محول منفذ الفراغ Rc1/2، G: مقياس فراغ ميكانيكي تناظري، D: مفتاح ضغط الفراغ الإلكتروني |
| الرابع عشر |
N / P / A / B / C / D / E / F |
مواصفات إشارة خرج الترانزستور N = قناة NPN للمجمع المفتوح 1 ؛ P = PNP جامع مفتوح 1 قناة A = 2 قناة NPN؛ B = 2 قناة PNPC = 1ch NPN + خرج الجهد التناظري؛ D=1ch NPN + مخرج تيار تناظريE=1ch PNP + خرج جهد تناظري؛ F = 1ch PNP + خرج التيار التناظري |
| 15-16 |
نل / مل / بل |
تكوين مجموعة أسلاك الإخراج N = قياسي، M = وحدة ثابتة، P = نقطة التبديل قابلة للتعديل، L = كابل توصيل 2 متر متضمن |

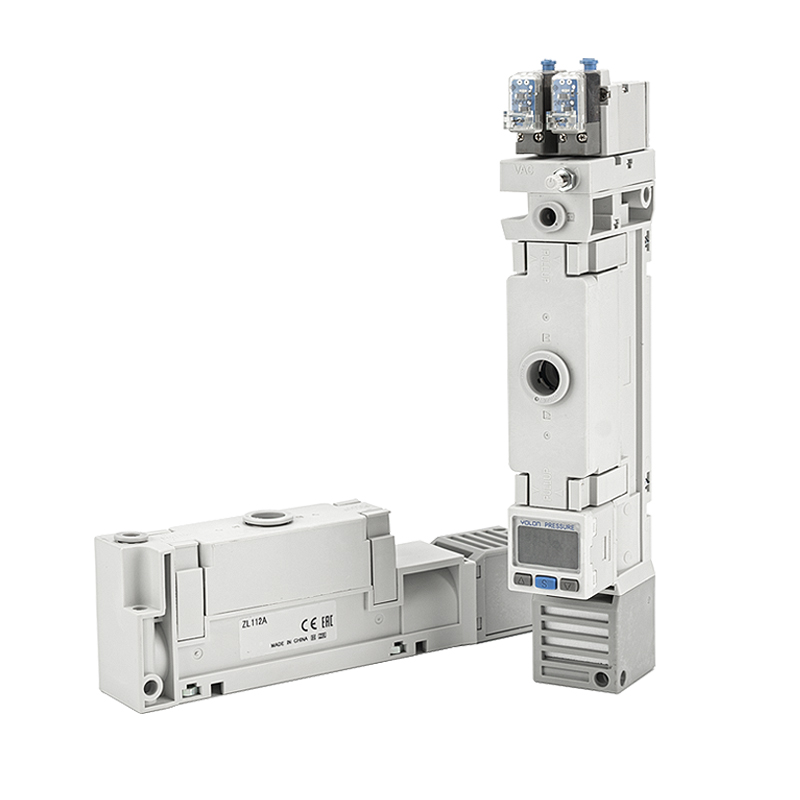

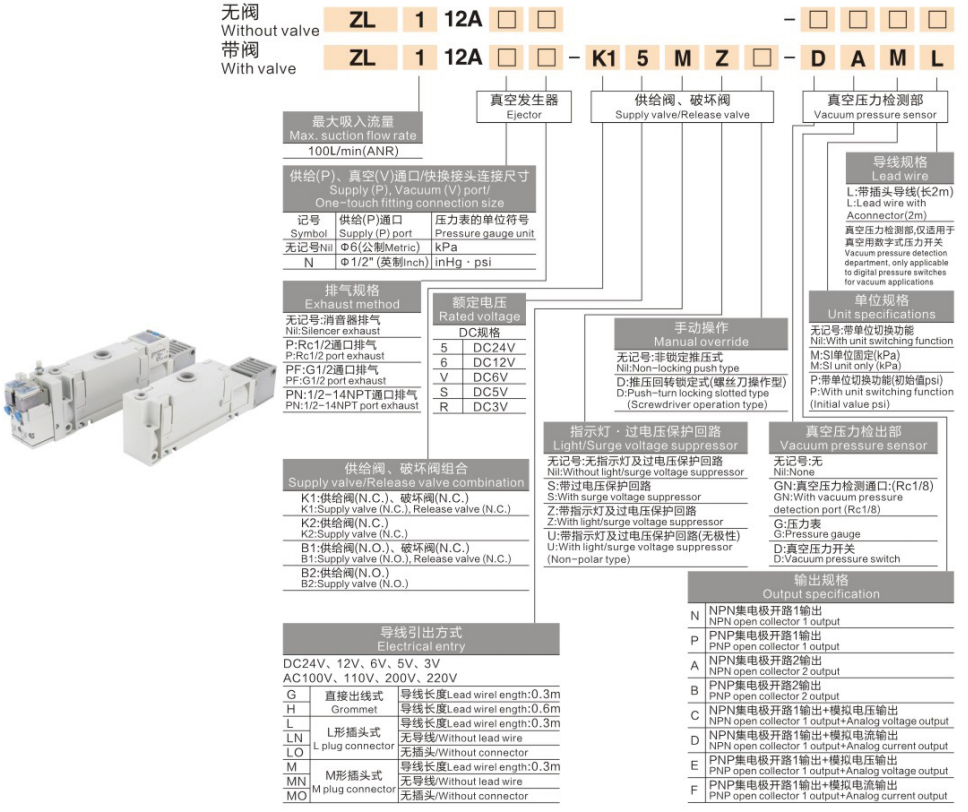

1. سلسلة ZL112A المتكاملة الجديدة (إصدار مطور متعدد الوظائف)
|
رمز النموذج |
وصف التكوين الكامل |
سيناريوهات التطبيق المستهدف |
| ZL112A |
وحدة عارية أساسية بدون صمام ومقياس |
دوائر فراغ بسيطة عامة مع صمام ملف لولبي خارجي |
| ZL112AP |
الوحدة الأساسية + منفذ عادم مركزي Rc1/2 |
عادم عالي التدفق، لا يتطلب تقليل الضوضاء |
| ZL112A-DNL |
المدمج في مفتاح ضغط الفراغ، إخراج إشارة NPN 1 قناة |
ردود فعل عتبة الفراغ PLC مع إشارة NPN |
| ZL112A-DPL |
مفتاح ضغط فراغ مدمج، مخرج إشارة PNP أحادي القناة |
ردود فعل عتبة الفراغ PLC مع إشارة PNP |
| ZL112A-دال |
تعزيز فراغ التبديل 1ch NPN |
مراقبة مستمرة للإشارة عالية الثبات |
| ZL112A-DBL |
تعزيز فراغ التبديل 1ch PNP |
مراقبة مستمرة للإشارة عالية الثبات |
| ZL112A-K15MZ-DNL |
صمام العرض/التحرير المزدوج + مفتاح التفريغ NPN |
التحكم في الحلقة المغلقة بالشفط والنفخ التلقائي (NPN) |
| ZL112A-K15MZ-DPL |
صمام العرض/التحرير المزدوج + مفتاح التفريغ PNP |
التحكم في الحلقة المغلقة بالشفط والنفخ التلقائي (PNP) |
| ZL112A-K15MZ-دال/دبل |
صمام مزدوج + مفتاح فراغ معزز |
محطات تفريغ أوتوماتيكية عالية الموثوقية للخدمة الشاقة |
| ZL112A-K25MZ-DNL/DPL |
صمام إمداد واحد + مفتاح فراغ |
معدات الميزانية مع وظيفة مراقبة الفراغ |
| ZL112A-K15MZ |
صمام مزدوج فقط، لا يوجد مقياس/مفتاح للفراغ |
نفخ تلقائي أساسي بدون إشارة |

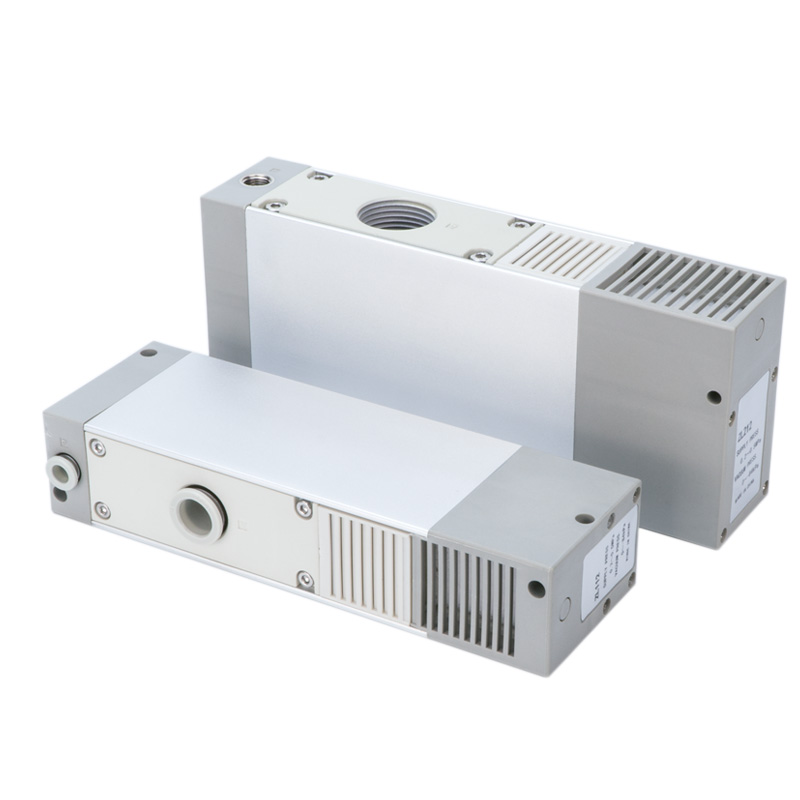

2. سلسلة ZL112 ذات القاعدة القياسية (مقياس ميكانيكي / رقمي اختياري)
|
رمز النموذج |
وصف التكوين |
سيناريوهات التطبيق |
| ZL112 |
وحدة عارية قياسية، بدون صمام ومقياس |
معدات معالجة الفراغ البسيطة منخفضة التكلفة |
| ZL112-GN |
منفذ محجوز لقياس الفراغ الخارجي |
مقياس الضغط المثبت ذاتيًا من قبل العميل |
| ZL112-د |
مقياس عرض الفراغ الرقمي المتكامل |
مطلوب قراءة الفراغ الرقمي في الموقع في الوقت الحقيقي |
| ZL112-G |
مقياس الفراغ التناظري الميكانيكي المدمج Y40Z |
مراقبة الضغط البصري الحساسة من حيث التكلفة |
| ZL112-P |
نوع عادم المنفذ المركزي |
خطوط إنتاج الفراغ المستمر ذات التدفق الكبير |
| ZL112-K1□L□□-د |
صمام إمداد مزدوج ونفخ + مقياس فراغ رقمي |
تحكم أوتوماتيكي عالي التكامل في الفراغ مع قراءات رقمية |
| ZL112-K2□L□□-D |
صمام إمداد فردي + مقياس فراغ رقمي |
وحدة فراغ أوتوماتيكية اقتصادية مع شاشة رقمية |
1. تكنولوجيا توفير الطاقة فنتوري متعددة المراحل
- درجة فراغ مستقرة -88 ~ -92 كيلو باسكال، تدفق شفط قوي؛ تم تقليل استهلاك الهواء بنسبة تزيد عن 40% مقارنةً بالقاذفات أحادية المرحلة، مما يقلل بشكل كبير من تكلفة الهواء المضغوط في ورشة العمل.
2. تصميم متكامل متكامل للغاية
- صمام الملف اللولبي للإمداد المدمج الاختياري، وصمام تفريغ الفراغ، وكاتم الصوت، ومقياس الفراغ الرقمي/الميكانيكي، ومفتاح الضغط. لا توجد حاجة إلى ملحقات منفصلة إضافية، مما يوفر مساحة الخزانة ويبسط تخطيط الأسلاك.
3. كاتم صوت متكامل منخفض الضوضاء
- هيكل كاتم الصوت المدمج يحد من الضوضاء التي تقل عن 70 ديسيبل (أ)، وهو مناسب لتشغيل ورشة العمل المستمرة في الأماكن المغلقة.
4. عمر خدمة طويل بدون صيانة
- لا يوجد أي أجزاء ميكانيكية متحركة داخلية، مقاومة للدوران المستمر المتكرر، تدعم عملية الإنتاج الضخم بدون توقف على مدار 24 ساعة.
5. مصدر فراغ مركزي متعدد الشفط
- مناسب للامتصاص المتزامن لمحطات العمل المتعددة، الحجم الصغير يسمح بالتركيب المباشر على المستجيب الطرفي للذراع الآلي لتقصير وقت استجابة خط الأنابيب الفراغي.
-- مقابض آلية آلية، معالجة تركيبات الشفط متعددة التجاويف
- إلكترونيات 3C، لوحة زجاجية، صفائح معدنية، التقاط ووضع الفراغ لقطع العمل المسامية
- معدات التعبئة والتغليف والطباعة والنقل الفراغي لصناعة المواد الغذائية
- قطع العمل وخطوط الإنتاج المعرضة للتسرب والتي تتطلب تدفقًا كبيرًا ومستقرًا للفراغ
1. تأكيد الطلب التلقائي للتحكم في الفراغ
- توليد الفراغ فقط دون النفخ التلقائي: حدد الطراز الأساسي ZL112A / ZL112 (يلزم وجود صمام خارجي)
- يوصى بالشفط التلقائي + التفريغ السريع للفراغ: متغير الصمام المزدوج K1
-- أولوية التكلفة للشفط البسيط فقط: متغير صمام الإمداد الفردي K2
2. تأكيد متطلبات إشارة مراقبة الفراغ
- ردود الفعل على عتبة PLC مطلوبة: اختر نموذج مفتاح ضغط الفراغ DNL (NPN) / DPL (PNP).
- قراءة الضغط البصري المحلي المطلوبة: مقياس العرض الرقمي D أو مقياس التناظري الميكانيكي G
3. تأكيد متطلبات تخطيط العادم
-- التحكم القياسي في الضوضاء الداخلية: الإصدار القياسي مع كاتم الصوت المدمج (رمز العادم الفارغ)
-- أنبوب عادم رئيسي مركزي وعالي التدفق: نوع عادم من النوع P
يوفر قاذف التفريغ الفنتوري متعدد المراحل SOLH ZL112 تفريغًا عاليًا -88~-92 كيلو باسكال مع استهلاك هواء أقل بنسبة 40%، ويدعم صمامات الملف اللولبي المتكاملة المزدوجة/المفردة، ومقياس التفريغ الرقمي/الميكانيكي وخيارات مفتاح الضغط NPN/PNP، ووحدة التفريغ المدمجة المدمجة لأنظمة المناولة الآلية متعددة الأكواب الشفط.
