سلسلة ZU القاذف الفراغي المستقيم

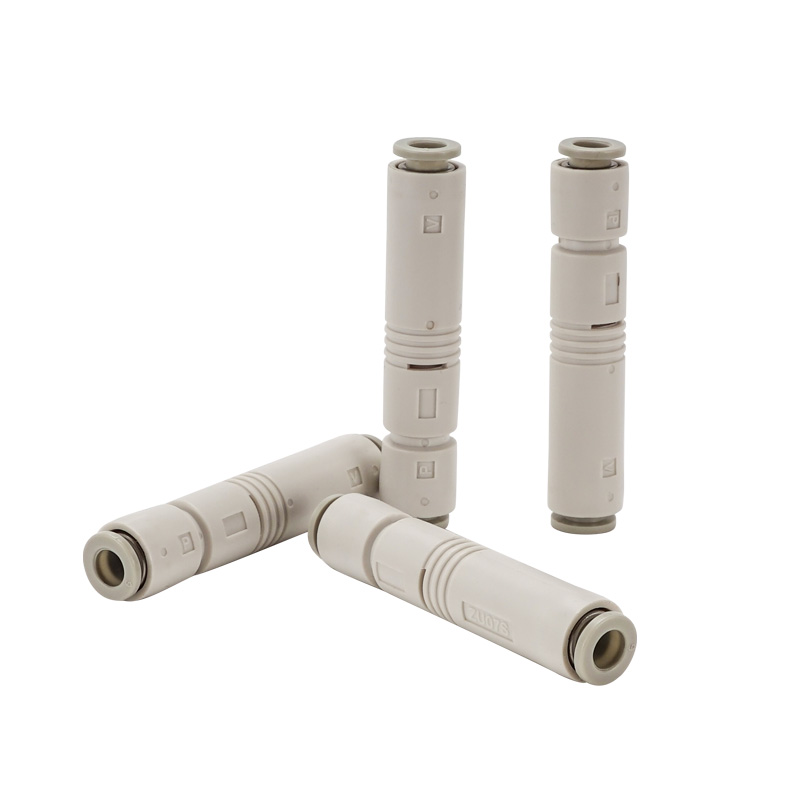

قاذف الفراغ المستقيم من سلسلة ZU | SOLH أنبوب مستقيم إدراج نوع مولد فراغ

العلامة التجارية: SOLH من Richge Technology | قاذف فراغ مضمّن قياسي SMC قابل للتبديل

1. نظرة عامة على المنتج

     سلسلة ZU عبارة عن قاذف فراغ أنبوبي مستقيم. يتم ترتيب منفذ التفريغ ومنفذ إمداد الهواء بشكل محوري في خط مستقيم. ويتميز بحجم أصغر ووزن خفيف للغاية وتركيب موفر للمساحة. مناسبة لأكواب الشفط الموزعة والمكونات المتحركة والمساحة الضيقة الضيقة.

2. الهيكل الأساسي ومبدأ العمل

     • بناء: منفذ إمداد SUP ← الفوهة ← قسم الناشر ← منفذ تفريغ VAC ← منفذ عادم EXH، جسم راتينج مصبوب بشكل متكامل.

     • مبدأ: نفث الهواء المضغوط عالي السرعة من خلال الفوهة يخلق ضغطًا سلبيًا في منفذ التفريغ لامتصاص الفراغ؛ العادم مع هيكل إسكات مدمج.

     • مادة: الجسم الرئيسي: راتينج PBT الهندسي؛ تركيب بلمسة واحدة: بوم. خالي من النحاس والفلور ومتوافق مع RoHS.

     • وزن: ZU05 ≈6.5g، ZU07≈7.0g؛ نسخة محسنة جديدة من ZU□A بوزن 3.9 جرام فقط.

3. قاعدة ترميز النموذج (معيار SMC)

  الإصدار القديم (ZU05 / ZU07)

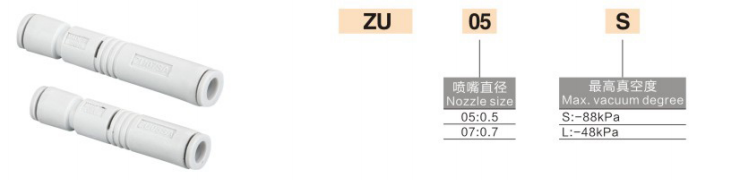

  التنسيق: ZU + تجويف الفوهة + النوع (S/L)

     • ZU05S: فوهة Φ0.5، نوع فراغ عالي (-84 كيلو باسكال)

     • ZU05L: فوهة Φ0.5، نوع التدفق العالي (-48 كيلو باسكال)

     • ZU07S: فوهة Φ0.7، نوع فراغ عالي

     • ZU07L: فوهة Φ0.7، نوع التدفق العالي

  نسخة محسنة جديدة (ZU□A، أقصر وأخف وزنا)

  التنسيق: زو + 03/04/05/07 + S/L + A

     • 03=Φ0.3، 04=Φ0.4، 05=Φ0.5، 07=Φ0.7

     • S = فراغ عالي (-87~-90 كيلو باسكال)؛ L = التدفق العالي (-48 كيلو باسكال)

     • A = نسخة مطورة: تم تقصير الطول بنسبة 11%، وتقليل الوزن بنسبة 40%

4. جدول المعلمات الرئيسية @ 0.45MPa ضغط العرض القياسي

5. S High Vacuum VS L التدفق العالي

     • نوع الفراغ العالي S: فراغ مطلق -84 ~ -90 كيلو باسكال. بالنسبة لأكواب الشفط الصغيرة، فإن قطع العمل الرفيعة والمحكم الغلق تتطلب قوة امتصاص قوية، مثل المكونات الإلكترونية والأغشية الرقيقة.

     • L نوع التدفق العالي: مكنسة كهربائية فائقة -48 كيلو باسكال مع تدفق شفط أكبر. مناسبة لقطع العمل ذات الأسطح المسامية/الخشنة، وأكواب الشفط الكبيرة، والتسرب العالي وطلب الاستجابة السريعة، على سبيل المثال. الكرتون والخشب المجلس.

6. دليل التثبيت والأنابيب

  1. تثبيت: يمكن تركيبه في أي اتجاه، ولا يتطلب حامل تثبيت؛ يمكن إدخالها مباشرة في منتصف خط أنابيب الهواء.

  2. الأنابيب

￮ منفذ إمداد SUP: قم بتوصيل أنبوب الهواء Φ6 (قياسي)

￮ منفذ فراغ VAC: قم بتوصيل كوب الشفط / خط أنابيب الفراغ

￮ منفذ عادم EXH: مفتوح للجو، لا ينسد

  3. ضغط: معيار 0.45 ميجا باسكال، نطاق العمل 0.1 ~ 0.6 ميجا باسكال

  4. درجة حرارة: 5 إلى 50 درجة مئوية (لا يوجد جليد في مصدر الهواء)

7. سيناريوهات التطبيق النموذجية

     • إلكترونيات 3C، وأشباه الموصلات، وامتصاص موزع باستخدام أكواب شفط صغيرة

     • خط إنتاج الأتمتة، الأجزاء المتحركة / المستجيب النهائي للروبوت

     • مساحة تثبيت ضيقة، وتطبيقات استجابة خفيفة الوزن وعالية السرعة

     • التعامل مع الورق الرقيق والأغشية الرقيقة والأجزاء الصغيرة والرقائق الإلكترونية

8. مقارنة الاختيار: ZU vs ZB vs ZL
