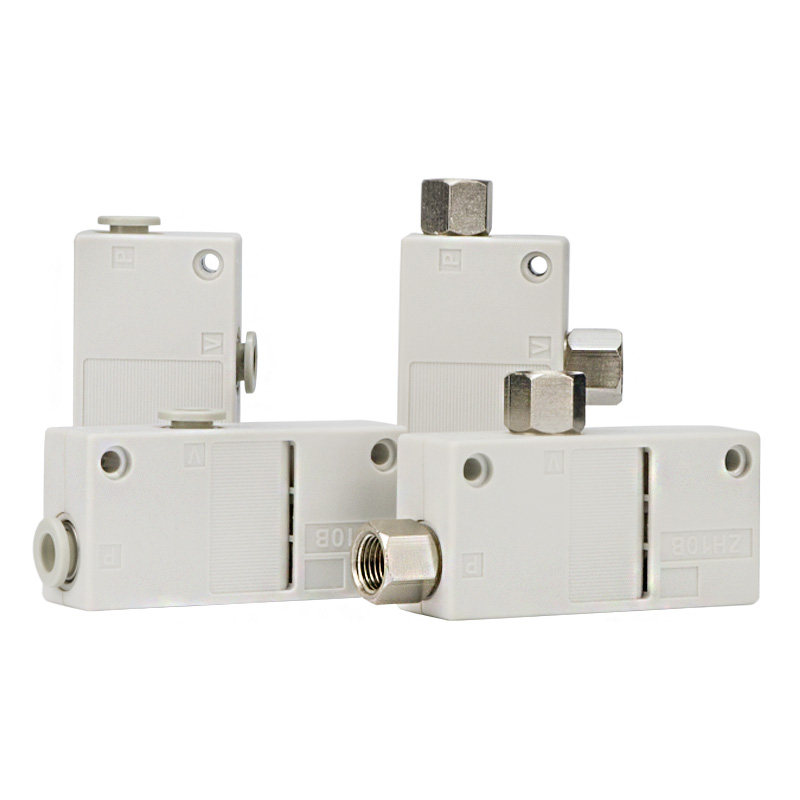

قاذف فراغ من النوع الصندوقي من سلسلة ZH-B

سلسلة ZH‑B قاذف فراغ من النوع الصندوقي | مولد فراغ فنتوري مدمج بكاتم صوت أحادي المرحلة

العلامة التجارية: SOLH من Richge Technology | استبدال سهل الاستخدام متوافق مع سلسلة ZH‑B المستوردة

1. نظرة عامة على المنتج

     يعتمد القاذف الفراغي من النوع الصندوقي ZH-B مبدأ فنتوري أحادي المرحلة مع كاتم صوت مدمج داخل الجسم. تم حجز منفذين فقط: منفذ إمداد SUP ومنفذ تفريغ VAC، ولا يوجد منفذ عادم منفصل. يتم تفريغ هواء العادم مباشرة من خلال كاتم الصوت المدمج. تركيب بسيط للغاية دون الحاجة إلى كاتم صوت خارجي. قابلة للتبديل بالكامل مع ZH-B المستوردة في البعد وواجهة الاتصال. يتوفر إصداران للأداء: النوع S عالي التفريغ والنوع L عالي التدفق، مع أحجام فوهة كاملة. مثالية لتركيبات الأتمتة الصغيرة المدمجة وتطبيقات الالتقاط والوضع الروبوتية.

  التمييز النموذجي

     • نوع الصندوق ZH-B: كاتم صوت مدمج، 2 منفذ (SUP وVAC)

     • ز‑D النوع المنقول بالجسم: لا يوجد كاتم صوت مدمج، 3 منافذ مستقلة SUP/VAC/EXH للأنابيب الخارجية

2. أكمل شرح ترميز النموذج

  مثال:ز07S-06-06

     • ز: رمز السلسلة، قاذف تفريغ من النوع الصندوقي مزود بكاتم صوت مدمج

     • 07: رمز حجم الفوهة

     • س/ل: ماكس خاصية الفراغ. S = فراغ عالي؛ L = التدفق العالي

     • 06: SUP حجم اتصال منفذ العرض

     • 06: حجم اتصال منفذ فراغ VAC

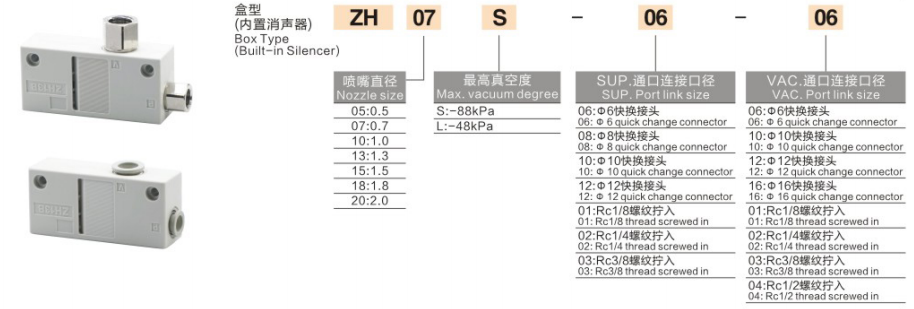

  الجدول المرجعي لرمز المنفذ

  مثال الطلب: ZH10S‑08‑10
     قاذف فراغ من النوع الصندوقي ZH مع كاتم صوت مدمج، فوهة Φ1.0 مم، درجة فراغ عالية S؛ منفذ العرض Φ8 تركيب بلمسة واحدة، منفذ فراغ Φ10 تركيب بلمسة واحدة.

3. مزايا الأداء الأساسية

     • كاتم صوت مدمج: لا حاجة لكاتم الصوت الخارجي. يتم تفريغ هواء العادم من خلال هيكل إسكات الصوت الداخلي. قطع غيار أقل، ضوضاء منخفضة وتوفير المساحة.

     • منفذين فقط للأسلاك البسيطة: فقط منفذ إمداد الهواء SUP ومنفذ التفريغ VAC، ولا يوجد منفذ عادم EXH منفصل. مثالية لمساحة التثبيت المدمجة المحدودة.

     • إصدارات الأداء المزدوج اختيارية

￮ S عالي الفراغ (-88 كيلو باسكال): قوة امتصاص قوية لقطع العمل محكمة الغلق مثل صفائح الفولاذ والزجاج وثنائي الفينيل متعدد الكلور والغطاء البلاستيكي.

￮ L التدفق العالي (-48 كيلو باسكال): تدفق شفط أكبر لتعويض تسرب الفراغ، ومناسب للمواد المسامية القابلة للتنفس بما في ذلك الورق والأفلام والكرتون والرغوة.

     • اختيارات منفذ متعددة: تركيبات مترية تعمل بلمسة واحدة تستخدم على نطاق واسع للآلات المنزلية؛ إصدارات الخيط الأنثوي Rc لمعدات التصدير.

     • هيكل PBT خفيف الوزن: فوهة PBT مصبوبة بشكل متكامل، خفيفة الوزن، مناسبة للروبوت الصغير EOAT. يدعم تركيب المسمار المباشر أو تركيب الدعامة.

     • عملية خالية من الزيت: مطلوب فقط الهواء المضغوط الجاف المفلتر، ويمنع التشحيم برذاذ الزيت.

4. المواصفات الفنية القياسية

  الأداء المرجعي عند ضغط العرض 0.5 ميجا باسكال

5. النوع الصندوقي ZH‑B مقابل النوع المنقول بالجسم من النوع ZH‑D

6. إرشادات الاختيار

     • اختيار إصدار س/ل

￮ ✅ فراغ عالي: قطع عمل محكمة الغلق ناعمة تتطلب قوة امتصاص قوية.

￮ ✅ L التدفق العالي: قطع العمل المتسربة مثل الكرتون والأفلام والنسيج والتدفق الكبير يعوض تسرب الفراغ.

     • اختيار تجويف الفوهة: اختر بناءً على إجمالي مساحة امتصاص كوب الشفط. توفر الفوهة الأكبر تدفقًا أعلى واستهلاكًا أعلى للهواء. تجنب الفوهة كبيرة الحجم لمنع هدر الهواء المضغوط.

     • اختيار المنفذ: تركيبات مترية بلمسة واحدة (06/08/10) للأتمتة المنزلية؛ خيط Rc (01/02) لآلات التصدير.

     • كشف الفراغ: لا يوجد مستشعر ضغط مدمج. قم بتثبيت مفتاح ضغط الفراغ ZSE في دائرة التفريغ لتأكيد التفريغ أو إنذار الجزء المفقود.

7. الدائرة الهوائية القياسية

     وحدة خدمة مصدر الهواء AFC (وحدة رذاذ الزيت ممنوعة) → 3/2 صمام الملف اللولبي → منفذ إمداد SUP لـ ZH-B؛ منفذ فراغ VAC → مرشح فراغ ZFC → كوب الشفط الفراغي.

8. ملاحظات عملية مهمة

     • ممنوع منعا باتا تشحيم ضباب الزيت. سيؤدي تلوث الزيت إلى انسداد الفوهة الصغيرة وتقليل قوة الشفط.

     • يجب تركيب مرشح التفريغ ZFC على جانب التفريغ لمنع الغبار وحماية الفوهة.

     • ضغط العرض الموصى به: 0.4 ~ 0.5MPa. لا ينصح بالتشغيل المستمر على المدى الطويل تحت ضغط كامل يبلغ 0.6 ميجا باسكال.

     • أبقِ الخرطوم بين القاذف وكوب الشفط قصيرًا قدر الإمكان، وقلل حجم خط الأنابيب من أجل استجابة أسرع للفراغ.

     • سوف يتراكم الغبار في عنصر كاتم الصوت المدمج بعد الاستخدام لفترة طويلة. قم بتنظيف أو استبدال عنصر كاتم الصوت بمجرد سقوط الشفط.
