قاذف فراغ محمول على الجسم من سلسلة ZH‑D

قاذف فراغ محمول على الجسم من سلسلة ZH‑D | مولد فراغ اتصال هوائي مباشر فنتوري بمرحلة واحدة

العلامة التجارية: SOLH من Richge Technology | ميكانيكية كاملة قابلة للتبديل مع مولد الفراغ المستورد من سلسلة ز

1. نظرة عامة على المنتج

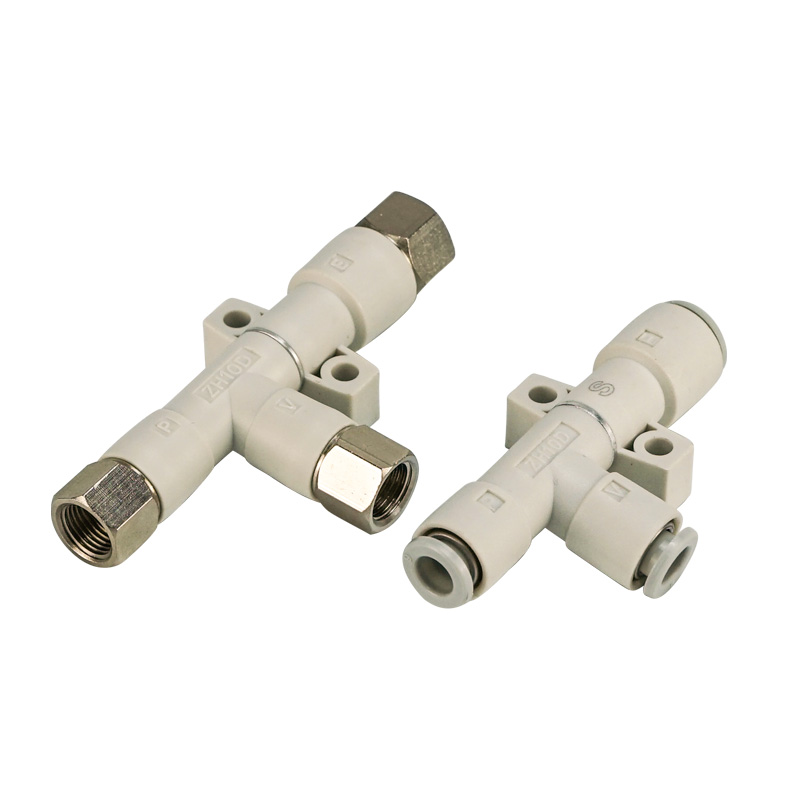

     النوع ZH‑D المنقول بالجسم هو قاذف فراغ فنتوري أحادي المرحلة. تتطلب ثلاثة منافذ مستقلة بما في ذلك منفذ إمداد SUP ومنفذ تفريغ VAC ومنفذ عادم EXH أنابيب خارجية. لا يوجد كاتم صوت مدمج داخل الجسم الرئيسي. تصميم مدمج وخفيف الوزن مع هيكل فوهة راتينج مدمج، قابل للتبديل بالكامل مع سلسلة ZH المستوردة.

  التمييز النموذجي

     • ز‑D النوع المنقول بالجسم: ثلاثة منافذ للأنابيب الخارجية، بدون كاتم صوت مدمج.

     • ز-B نوع الصندوق: مجهزة بكاتم صوت مدمج داخل الجسم، فقط منافذ الإمداد والتفريغ محجوزة.

  درجتان للأداء:

     • مواصفات S (الفراغ العالي): مكنسة كهربائية فائقة تبلغ 90 كيلو باسكال، مثالية لقطع العمل الناعمة المغلقة.

     • مواصفات L (التدفق العالي): تدفق شفط أكبر مع مستوى فراغ أقل، لقطع العمل المسامية مثل الورق والنسيج والكرتون.

  يغطي تجويف الفوهة Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0 مم. دعم خيارات الاتصال المتعددة: تركيب بلمسة واحدة، خيط G/Rc، خيط NPT الإمبراطوري. حلول تركيب متعددة: تثبيت لولبي مباشر، وقوس تثبيت، وتركيب سكة DIN. يتم تطبيقه على نطاق واسع على المستجيب النهائي للروبوت وتطبيقات الوحدات متعددة المحطات.

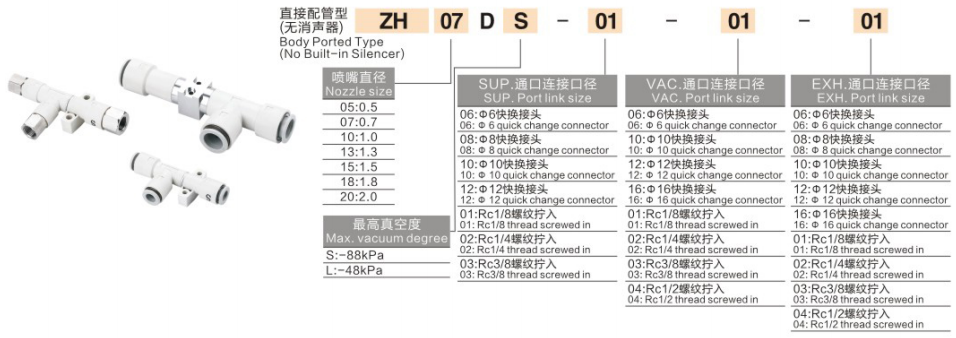

2. أكمل شرح ترميز النموذج

نموذج المثال:ز10DSA-06-08-10

     • ز: رمز سلسلة القاذف الفراغي

     • 10: رمز تجويف الفوهة

     • د/ب: شكل الجسم . D = نوع مزود بمنفذ هيكلي مزود بثلاثة منافذ خارجية بدون كاتم صوت مدمج؛ B = نوع الصندوق مع كاتم الصوت المدمج

     • س/ل: خاصية الفراغ . S = نوع الفراغ العالي النهائي -90 كيلو باسكال مع تدفق شفط معتدل؛ L = نوع التدفق العالي. ZH05‑13 النهائي -48 كيلو باسكال؛ ZH15‑20 في نهاية المطاف -66 كيلو باسكال، تدفق كبير لقطع العمل القابلة للتنفس

     • A: إصدار خفيف الوزن من الجيل الجديد بأبعاد مختصرة ووزن أقل

     • -06-08-10: مواصفات المنفذ(SUP-VAC-EXH). يرمز الرقم المكون من رقمين إلى حجم التركيب المتري بلمسة واحدة (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 لخيط G/Rc؛ N01/N02 للخيط الإمبراطوري NPT.

  مثال الطلب: ZH13DSA-08-10-10
     قاذف فراغي محمول على الجسم ZH، فوهة Φ1.3 مم، درجة تفريغ عالية S، إصدار جديد خفيف الوزن؛ منفذ الإمداد Φ8، منفذ التفريغ Φ10، منفذ العادم Φ10 المناسب بلمسة واحدة.

3. مزايا الأداء الأساسية

     • ثلاثة منافذ خارجية مستقلة تمامًا: مصدر SUP منفصل وفراغ VAC ومنافذ عادم EXH. يمكن لغاز العادم توصيل كاتم الصوت الخارجي أو خط أنابيب العادم المركزي. مناسبة للمستجيب النهائي للروبوت وتكامل الوحدة، خالية من قيود مساحة كاتم الصوت الداخلية.

     • فوهة راتنج مدمجة خفيفة الوزن: الفوهة والجسم الرئيسي مصبوبان بشكل متكامل لتقليل الوزن بشكل ملحوظ، مما يجعله مثاليًا للتحرك عالي السرعة EOAT. الإصدار الجديد A يقصر الطول والطول، ويخفض الوزن بنسبة تصل إلى 74%.

     • خيارات أداء الفراغ المزدوج: فراغ عالي لقطع العمل محكمة الغلق بشكل سلس بما في ذلك الزجاج والصفائح المعدنية والغطاء البلاستيكي؛ L تدفق عالي للكرتون والأفلام والنسيج والمواد المعرضة للتسرب لتعويض التسرب.

     • تحديدات ميناء غنية: تركيب متري بلمسة واحدة، وخيط أنبوب G/Rc وخيط NPT الإمبراطوري لتكييف معدات السوق العالمية.

     • طرق تركيب متنوعة: تثبيت لولبي مباشر، دعامة قياسية، دعامة على شكل حرف L، وسكة تثبيت DIN للتخطيط المرن.

     • متطلبات التشغيل الخالية من الزيت: يمنع استخدام رذاذ الزيت، ويلزم فقط الهواء المضغوط الجاف المفلتر.

4. المواصفات الفنية القياسية

الأداء عند ضغط العرض 0.5 ميجا باسكال (ANR)

بالنسبة لمتغير التدفق العالي L: تدفق شفط أعلى تحت تجويف الفوهة المتطابق مع مستوى فراغ نهائي أقل.

5. جدول المقارنة بين ZH‑D وZH‑B

6. إرشادات الاختيار خطوة بخطوة

     • اختيار أداء س/ل

 ￮ ✅ فراغ عالي S (-90 كيلو باسكال): قطع عمل محكمة الغلق بشكل سلس مثل اللوحة الفولاذية، والزجاج، والغطاء البلاستيكي، وثنائي الفينيل متعدد الكلور؛ تسرب طفيف، قوة امتصاص عالية مطلوبة.

 ￮ ✅ التدفق العالي L: الكرتون والرغوة والأفلام والنسيج وغيرها من قطع العمل القابلة للتنفس والمعرضة للتسرب، التدفق الكبير يعوض تسرب الفراغ.

     • اختيار تجويف الفوهة: اختر وفقًا لمنطقة امتصاص كوب الشفط الإجمالية. توفر الفوهة الأكبر تدفقًا أكبر للشفط وفي الوقت نفسه استهلاكًا أعلى للهواء. تجنب الفوهة كبيرة الحجم لمنع هدر الهواء المضغوط.

     • اختيار نوع المنفذ: تركيب متري بلمسة واحدة (06/08/10/12) لمعدات الأتمتة المنزلية؛ خيط G / NPT لآلات التصدير إلى الخارج.

     • ملاحظة التعامل مع العادم للنوع D: لا يحتوي الإصدار D على كاتم صوت مدمج. يجب أن يقوم منفذ عادم EXH بتوصيل كاتم الصوت الخارجي وإلا فإن الضوضاء ستكون شديدة؛ أو قم بتوجيه ماسورة العادم خارج خزانة المعدات.

     • حل الكشف عن الفراغ: قاذف فراغ من سلسلة ZH بدون مفتاح ضغط مدمج. أضف مفتاح ضغط الفراغ ZSE الخارجي إذا كانت هناك حاجة إلى ردود فعل الإشارة.

7. سيناريوهات التطبيق النموذجية

     • روبوت اختيار نهاية الذراع EOAT: الأجزاء البلاستيكية 3C، وثنائي الفينيل متعدد الكلور، والتعامل مع ألواح البطارية

     • صناعة التعبئة والتغليف: التقاط الكرتون والأفلام والمواد الورقية

     • تشكيل أجزاء صغيرة الحجم لروبوت القولبة بالحقن

     • وحدة تفريغ متعددة المتوازيات لامتصاص متزامن لأكواب الشفط المتعددة

     • تتطلب محطات التشغيل الآلي عادمًا مركزيًا للغازات العادمة خارج مبيت المعدات

8. وصف مخطط الدائرة الهوائية القياسية

     الدائرة القياسية التي ينقلها الجسم ZH-D: مرشح مصدر الهواء AFC (وحدة رذاذ الزيت محظورة) → 3/2 صمام الملف اللولبي → منفذ إمداد SUP لـ ZH-D؛ يقوم منفذ التفريغ VAC بتوصيل مرشح التفريغ ZFC ثم بكوب الشفط؛ يقوم منفذ العادم EXH بتوصيل كاتم الصوت الخارجي أو خرطوم العادم الموجه خارج المعدات.

9. ملاحظات عملية هامة

     • يُمنع منعا باتا استخدام مواد التشحيم برذاذ الزيت. سوف يسد ملوث الزيت فتحة الفوهة الصغيرة، مما يتسبب في تآكل قوة الشفط أو الفشل الكامل. يجب اعتماد مرشح الهواء فقط لمعالجة مصدر الهواء.

     • يجب تركيب مرشح التفريغ المضمن ZFC على جانب التفريغ. سيؤدي دخول جزيئات الغبار إلى انسداد الفوهة.

     • بالنسبة للقاذف الذي يحمل هيكل ZH‑D، يجب أن يتم تجهيز منفذ عادم EXH بكاتم صوت لتجنب مستوى الضوضاء المفرط.

     • ضغط العرض الموصى به: 0.4-0.5MPa. لا يُقترح التشغيل المستمر على المدى الطويل تحت 0.6 ميجا باسكال بالكامل.

     • قلل طول الخرطوم بين قاذف التفريغ وكوب الشفط، وقلل حجم خط الأنابيب من أجل استجابة أسرع للفراغ.
