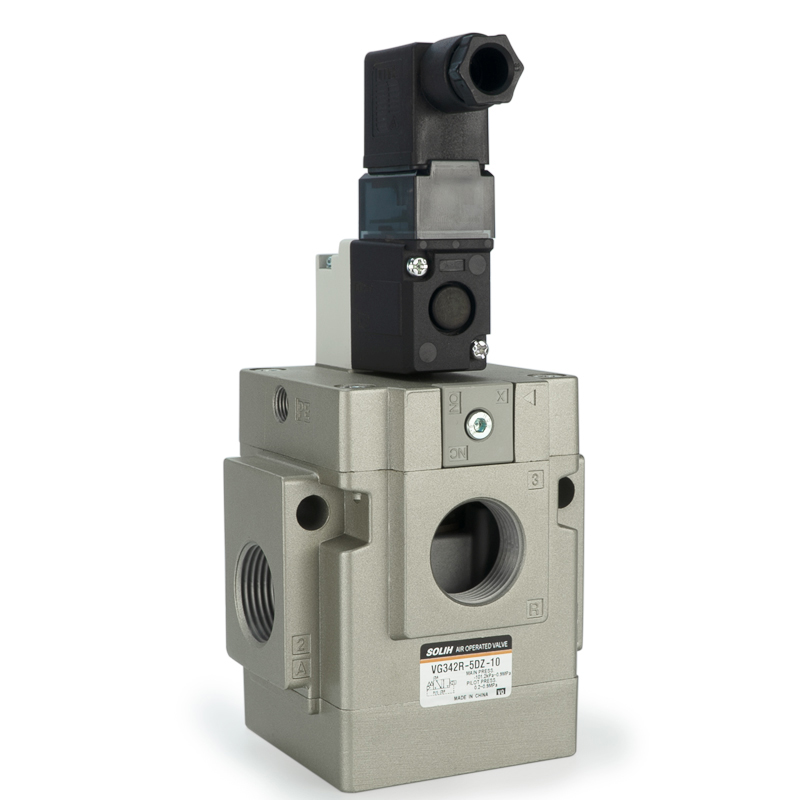

صمام الملف اللولبي القفاز ثلاثي الاتجاه من سلسلة VG342 | فراغ عالي التدفق وصمام تحكم هوائي

العلامة التجارية: SOLH من Richge Technology | صمام الملف اللولبي هوائي ذو 3 منافذ عالي التدفق ومنخفض الطاقة

1. نظرة عامة على المنتج

     سلسلة SOLH VG342 هيصمام لولبي من النوع القفاز عالي التدفق ثلاثي الاتجاه، مصمم بشكل احترافي للتحكم في الهواء والفراغ والسوائل ذات الضغط المنخفض في الأنظمة الهوائية القياسية. يتميز بختم مطاطي وتشغيل خالي من التشحيم واستهلاك طاقة منخفض للغاية وقدرة على التكيف مع الضغط على نطاق واسع، فهو يدعم التبديل المرن بين الأوضاع المغلقة عادة (NC) والمفتوحة عادة (NO) والأوضاع التجريبية الخارجية من خلال استبدال الغطاء البسيط. مع سعة التدفق الكبيرة، والاستجابة السريعة وأداء الدورة عالية التردد، فهو بمثابة صمام تحكم أساسي عالمي وفعال لأنظمة التفريغ، والمحركات الهوائية ذات التجويف الكبير والمعدات الهوائية المتعددة الدوائر.

2. ميزات المنتج الأساسية

     • هيكل القفاز الاحترافي والختم الموثوق: يعتمد تصميم القفاز الذي يتم تشغيله بشكل تجريبي بثلاثة منافذ مع هيكل إغلاق مطاطي عالي المرونة، مما يضمن عدم التسرب، والقطع المحكم والتشغيل الدوري المستقر على المدى الطويل.

     • قدرة واسعة على التكيف مع الضغط والوسط: مناسبة لبيئات الهواء المضغوط والفراغ. يدعم الوضع التجريبي الداخلي 0.2~0.9MPa، بينما يغطي الوضع التجريبي الخارجيفراغ كامل -101.2 كيلو باسكال إلى 0.9 ميجا باسكال، التكيف مع مختلف ظروف العمل ذات الضغط المنخفض والفراغ.

     • خالية من التشحيم وصيانة منخفضة: التصميم الهيكلي الداخلي الأمثل يلغي الحاجة إلى التشحيم بالزيت، مما يقلل من تكاليف الصيانة اليومية ويتجنب التلوث المتوسط، وهو مناسب للسيناريوهات الصناعية النظيفة.

     • أوضاع استهلاك الطاقة المزدوجة وتوفير الطاقة: طاقة التيار المستمر القياسية هي 4 وات فقط؛ يتم تحقيق أنواع الطاقة المنخفضة والطويلة المدىاستهلاك طاقة منخفض للغاية 1.8 واط، مما يقلل بشكل فعال من استهلاك طاقة تشغيل المعدات.

     • أداء تدفق كبير متفوق: الحد الأقصى لقيمة التدفق الفعال C تصل إلى 38 dm³/(s·bar) وقيمة Cv تصل إلى 9.8. وهو يدعم مواصفات عيارات متعددة بمساحة مقطعية فعالة تصل إلى 210 مم²، مما يلبي متطلبات التهوية السريعة عالية التدفق للمكونات الهوائية الكبيرة.

     • التبديل الوظيفي المرن: يمكن تحويل وظيفة الصمام بحرية بين NC (مغلق عادة)، NO (مفتوح عادة) والأوضاع التجريبية الخارجية فقط عن طريق استبدال الغطاء العلوي، وتحقيق تعدد الأغراض لصمام واحد وتقليل تكاليف مخزون النماذج.

     • تطبيق متعدد الوظائف: يمكن استخدامه كصمام تحكم تقليدي للتشغيل والإيقاف، بالإضافة إلى صمام اختيار وصمام توزيع ضمن التكوين التجريبي الخارجي، مع توافق عالٍ للغاية مع المشهد.

3. استكمال المواصفات الفنية

4. المواصفات الكهربائية

 4.1 الجهد المقنن

     • جهد التيار المتردد: 100 فولت، 110 فولت، 200 فولت، 220 فولت، 240 فولت (50/60 هرتز)

     • الجهد المستمر: 12 فولت، 24 فولت

  4.2 استهلاك الطاقة

     • العاصمة القياسية: 4 واط

     • طاقة منخفضة (النوع Y): 1.8 واط

     • نشط على المدى الطويل (النوع E): 1.8 واط

     • تكييف: الاندفاع 12.7 فولت أمبير / الإمساك 7.6 فولت أمبير

  4.3 طريقة الأسلاك

     • نوع جي: توصيلات المخرج المباشر

     • النوع د: نوع مقبس DIN (اختياري مع ضوء مؤشر / حماية من الجهد الزائد)

5. قواعد الترميز النموذجي والتفسير

  مثال نموذجي نموذجي: VG342-04G-1A

     • VG342: رمز السلسلة لصمام الملف اللولبي القفاز عالي التدفق ثلاثي الاتجاهات

     • رمز حجم المنفذ: 04=1/2"، 06=3/4"، 10=1"

     • نوع الأسلاك: G=منفذ مباشر، D=مقبس DIN

     • رمز الجهد: 1= تيار متردد 100 فولت، 4= تيار متردد 220 فولت، 6= تيار مستمر 24 فولت

     • وضع الدائرة: A= مغلق بشكل عادي (NC)، B= مفتوح بشكل طبيعي (NO)، R= دليل خارجي

6. سيناريوهات التطبيق النموذجية

     • التحكم في نظام الفراغ: مثالية لأكواب الشفط الفراغي، ومولدات الفراغ، ودوائر الإمساك والتحرير الأوتوماتيكية للفراغ.

     • المحركات الهوائية ذات التدفق الكبير: تتوافق مع الأسطوانات ذات التجويف الكبير والقابضون الهوائي لتحقيق عمل هوائي سريع وقوي.

     • دوائر سوائل الضغط المنخفض والجزئي: تحكم مستقر لأنظمة نقل السوائل الهوائية ذات الضغط المنخفض والضغط الجزئي.

     • نظام الصمامات المتعددة: يستخدم كصمام تحكم رئيسي وصمام اختيار/توزيع للأنظمة الهوائية المتكاملة متعددة الدوائر.

     • معدات توفير الطاقة عالية التردد: مناسب للمعدات الآلية التي تتطلب إجراء تشغيل وإيقاف متكرر وتشغيلًا موفرًا للطاقة على المدى الطويل.

ملخص جملة واحدة

     يتكامل صمام الملف اللولبي ذو التشغيل التجريبي ثلاثي الاتجاه من سلسلة SOLH VG342تدفق كبير، توافق مع الفراغ، استهلاك منخفض للطاقة ووظائف قابلة للتحويل متعدد الأوضاع، كونه صمام تحكم أساسي عالي الأداء وموفر للطاقة ومتعدد الاستخدامات لأنظمة التفريغ والدوائر الهوائية ذات التدفق الكبير والمعدات الآلية عالية التردد.
