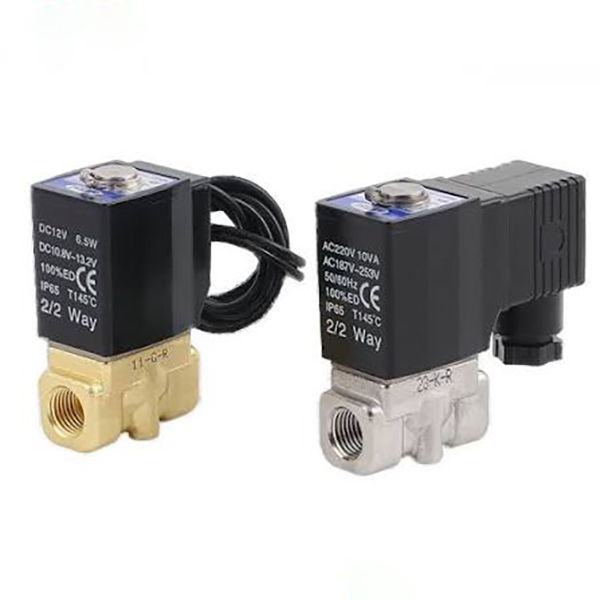

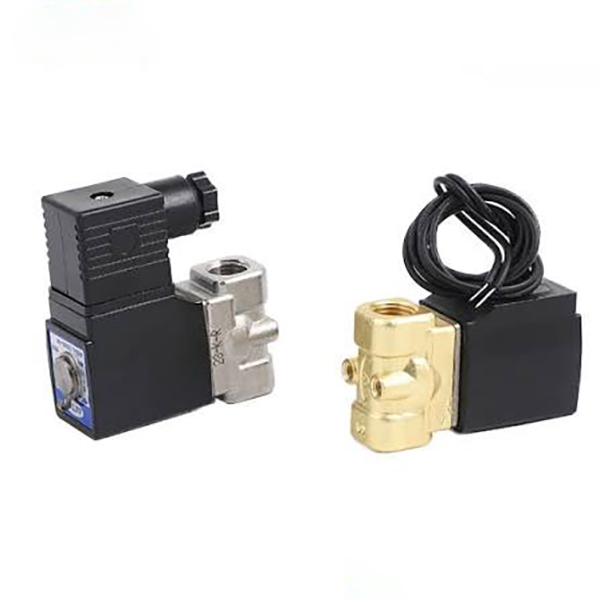

صمام الملف اللولبي السائل ثنائي الاتجاه من سلسلة 2S (التمثيل المباشر + التشغيل الدليلي)

ماركة:SOLH من شركة Richge Technology

نظرة عامة على المنتج

  1. سلسلة SOLH 2S عبارة عن صمامات لولبية لإغلاق السوائل في اتجاهين/2، ومقسمة إلى خطين إنتاج كاملين:

     - التمثيل المباشر 2S (سلسلة الفتحات الصغيرة 030/050)

     - 2S يتم تشغيلها بشكل تجريبي (سلسلة ذات فتحة كبيرة من 150 إلى 500)

  2. مصمم للتحكم التلقائي في التشغيل/الإيقاف للمياه النظيفة، والهواء المضغوط، وزيت التشحيم، وسائل قطع التبريد، وخطوط الأنابيب السائلة ضعيفة التآكل. هيكل متكامل مدمج مع مانع للتسرب. تدعم الملفات التنشيط المستمر على المدى الطويل.

     - نوع التأثير المباشر: فتحة كاملة تحت ضغط تفاضلي صفر ميجاباسكال، مثالية لفروع السوائل الدقيقة ذات الضغط المنخفض

     - النوع الذي يتم تشغيله بشكل تجريبي: تجويف كبير وقدرة تدفق عالية لخطوط أنابيب الإمداد الرئيسية ذات أحجام الأنابيب الكبيرة

  3. تتوافق على نطاق واسع مع دوائر تبريد الأدوات الآلية، وخطوط رش التنظيف، وأنظمة تصريف ضاغط الهواء، ومعدات معالجة المياه، وأتمتة سوائل تغليف المواد الغذائية.

التصنيف الكامل لخطي إنتاج: NC ذو التمثيل المباشر مقابل NC الذي يتم تشغيله بواسطة الطيار

 1. 2S، يعمل بشكل مباشر، مغلق عادةً (مثال النموذج: 2S-L030-08)

     - مبدأ العمل:لا توجد غرفة هواء تجريبية مساعدة؛ يقوم الملف الكهرومغناطيسي بسحب ساق عضو الإنتاج مباشرة لفتح/إغلاق مقعد الصمام. مفتوح بالكامل حتى تحت 0MPa صفر ضغط الماء/الهواء.

        * إيقاف التشغيل: يضغط الزنبرك على الختم لقطع سائل خط الأنابيب بالكامل؛

        * التشغيل: يسحب الملف عضو الإنتاج لأعلى لفتح منفذ الصمام لمرور السائل

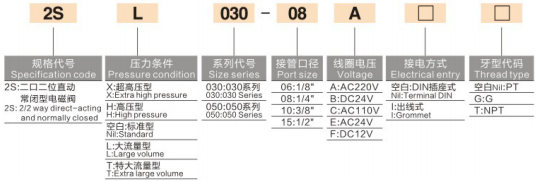

    - قاعدة ترميز النموذج الكاملة:2S - لاحقة الضغط - سلسلة الحجم - خيط المنفذ - جهد الملف - نوع الأسلاك - معيار الخيط

        * 2S: صمام الملف اللولبي NC ثنائي الاتجاه يعمل بشكل مباشر

        * لاحقة درجة الضغط: فارغ = قياسي / L = تدفق كبير / T = تدفق كبير جدًا / H = ضغط مرتفع / X = ضغط مرتفع جدًا

        * سلسلة الحجم: 030 (صغير)، 050 (متوسط ​​صغير)

        * رمز المنفذ: 06=G1/8، 08=G1/4، 10=G3/8، 15=G1/2

        * رمز الجهد: A=AC220V، B=DC24V، C=AC110V، E=AC24V، F=DC12V

        * الأسلاك: فارغ = مقبس قابس DIN، I = نوع سلك الكابل

        * الخيط: فارغ = خيط مستدق PT، G = G متوازي BSPP، T = خيط أمريكي NPT

     - المزايا الأساسية:

        *عدم بدء تشغيل الضغط التفاضلي، ولا يوجد حد أدنى لضغط التشغيل، وتشغيل مستقر لدوائر السوائل الصغيرة ذات الضغط المنخفض

        * جسم مدمج للغاية، زاوية تركيب عشوائية دون قيود الجاذبية

        * استجابة سريعة بالمللي ثانية لدورات التبديل السريعة للتشغيل والإيقاف

     - سيناريوهات التطبيق:

       رذاذ زيت تبريد صغير لأداة CNC، رذاذ صغير للغسالة الصغيرة، قطع هواء/ماء دقيق لمعدات 3C، إمداد مياه مساعد بالفراغ، خطوط أنابيب فرعية صغيرة (G1/8 ~ G1/2).

  2. سلسلة 2S التي يتم تشغيلها بشكل تجريبي ومغلقة عادةً

     - مبدأ العمل:المدمج في فتحة التحكم التجريبية المصغرة. يعتمد على ضغط خط الأنابيب المتوسط ​​لرفع الحجاب الحاجز/البكرة الرئيسية. الحد الأدنى من الضغط التفاضلي 0.05MPa مطلوب للفتح الكامل. يتحكم الملف فقط في فتحة النزف التجريبية الصغيرة مع استهلاك منخفض للطاقة.

        * إيقاف التشغيل: يتم إغلاق الفتحة التجريبية، ويضغط الضغط المنبع على الختم الرئيسي لإغلاق خط الأنابيب

        * التشغيل: ينزف ضغط الغرفة التجريبية، ويرفع الضغط المتوسط ​​البكرة الرئيسية لتدفق السوائل بكميات كبيرة؛ الحد الأقصى لحجم الفتحة يصل إلى Φ50 (G2 بوصة)

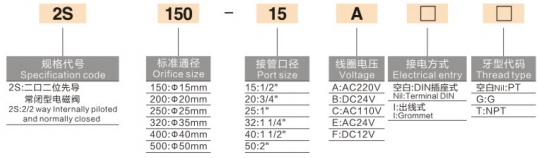

     - قاعدة ترميز النموذج الكاملة:2S - حجم الفتحة - خيط المنفذ - جهد الملف - نوع الأسلاك - معيار الخيط

        * 2S: صمام الملف اللولبي NC ثنائي الاتجاه يتم تشغيله بشكل تجريبي

        * حجم إطار الفتحة: 150 (Φ15)، 200 (Φ20)، 250 (Φ25)، 320 (Φ35)، 400 (Φ40)، 500 (Φ50)

        * رمز المنفذ: 15=G1/2، 20=G3/4، 25=G1، 32=G1-1/4، 40=G1-1/2، 50=G2

        * رموز الجهد/الأسلاك/الخيط متوافقة تمامًا مع المتغيرات ذات التأثير المباشر

    - المزايا الأساسية:

        * تجويف مستقيم كبير، ومعدل تدفق عالي للغاية، وانخفاض ضغط خط الأنابيب إلى الحد الأدنى لأنابيب إمدادات المياه/الهواء المركزية ذات الخط الكامل

        * يعمل الملف الصغير ذو القوة الكهربائية المنخفضة على تشغيل جسم الصمام ذو التجويف الكبير، وتوليد حرارة منخفضة، ومناسب للتشغيل المستمر لمدة 24 ساعة بدون توقف

        * قناة تدفق واسعة ليس من السهل انسدادها، متوافقة مع مياه التبريد الصناعية المتداولة التي تحتوي على شوائب معلقة بسيطة

     --سيناريوهات التطبيق:

        خطوط أنابيب السحب/الصرف الرئيسية لضاغط الهواء، خط تجميع كبير لتنظيف دوائر المياه الرئيسية، أنابيب رأسية لمعالجة المياه السائبة، ختم خطوط الزيت الرئيسية لتبريد المعدات، أنظمة إمدادات المياه الصناعية الثقيلة.

ميزات المنتج العالمية المشتركة (مباشرة + تجريبية)

  1. وظيفة قياسية مغلقة عادة (NC) في المصنع

     إغلاق تلقائي عند انقطاع التيار الكهربائي، يمنع تدفق السوائل وتسربها أثناء إيقاف تشغيل المعدات من أجل سلامة أعلى للنظام.

  2. مواد ختم اختيارية متعددة

     - مطاط النتريل NBR القياسي: عالمي للمياه والهواء وزيت التشحيم

     - بروبيلين إيثيلين EPDM اختياري: مقاوم للأحماض/القلويات، والماء الساخن، وسائل نظيف مخصص للطعام

  3. لفائف متينة ذات درجة حرارة عالية ومنخفضة الطاقة

     ملف عازل مقاوم للحرارة لتنشيط مستمر طويل، وعزل مستقر مضاد للحرق؛ خيارات الأسلاك المزدوجة (مقبس DIN / سلك الرصاص) لتخطيط الخزانة المرن.

  4. معايير دولية متعددة للتصدير

     PT البريطاني المستدق، G BSP الموازي، الخيط الأمريكي NPT اختياري، متوافق مع الأتمتة المحلية وخطوط الإنتاج الخارجية.

  5. التخصيص الكامل متدرج الضغط

     سلسلة التمثيل المباشر تدعم التخصيص القياسي/التدفق الكبير/العالي/العالي جدًا؛ سلسلة تجريبية أصلية مُصنفة لضغط السوائل الصناعية القياسية 0.05 ~ 1.0MPa.

  6. تركيب عالمي خالي من الجاذبية

     يمكن تركيبه عموديًا أو أفقيًا أو مقلوبًا، ويناسب التصميم الداخلي للخزانة الكهربائية الضيقة.

جدول المواصفات الفنية العامة الموحد

جدول مقارنة الاختيار الكامل الذي يتم تشغيله بواسطة Direct VS Pilot

سيناريوهات التطبيق النموذجي المجزأة

  1. نطاق تطبيق NC ذو التمثيل المباشر

     - حقن زيت التبريد أحادي النقطة والرذاذ الصغير لأدوات ماكينات CNC الصغيرة

     - مصدر مياه مساعد للفراغ ودائرة هوائية صغيرة تشغيل/إيقاف لمعدات التشغيل الآلي 3C

     - آلات التنظيف الصغيرة بالموجات فوق الصوتية، وحلقات التحكم في السوائل الدقيقة في المختبر

     - فرع صيانة المعدات، مفتاح الماء/الغاز ذو النقطة الواحدة للتركيبات الصغيرة

  2.نطاق تطبيق NC الذي يتم تشغيله بشكل تجريبي

     - استنزاف ضاغط الهواء بالكامل للآلة وإغلاق خط أنابيب الهواء الرئيسي

     - التحكم في دائرة المياه الرئيسية لمعدات التنظيف بالرش لخط التجميع الكبير

     - معدات معالجة المياه السائبة وأنابيب رأس التبريد المتداولة عالية التدفق

     - تغليف المواد الغذائية والمعدات الكيميائية صمام الإغلاق الرئيسي للسوائل ذات التجويف الكبير

قواعد الحكم الاختيار الأساسية

     - الضغط الساكن لخط الأنابيب أقل من 0.05 ميجا باسكال، إمداد السوائل الدقيقة المتقطع → يجب اختيار 2S ذو المفعول المباشر

     - حجم الأنبوب ≥G1/2، الرأس الرئيسي عالي التدفق، ضغط الماء/الهواء المستقر على المدى الطويل → اختر 2S يعمل بشكل تجريبي

     - الماء الساخن، درجة الغذاء، الوسط الحمضي/القلوي الضعيف: حدد ختم EPDM عند تقديم الطلب

     - الأسلاك المركزية داخل خزانة التحكم في الماكينة: قم بإعطاء الأولوية لنوع الأسلاك بمقبس DIN

     - المعدات الرطبة الخارجية: اختر نوع السلك المزود بسدادة كابل مقاومة للماء

حلول الدوائر الهوائية والسوائل المتطابقة الكاملة

  1. دائرة فرع التبريد الصغيرة

     - وحدة خدمة الهواء AFC ← صمام الملف اللولبي 3/2 من سلسلة 3V ← أنابيب PU ← صمام ذو تأثير مباشر 2S (التحكم في حلقة مياه التبريد)

  2. أكمل دائرة رأس الماء الرئيسية بالماكينة

     - الأنبوب الرئيسي لخزان المياه / ضاغط الهواء ← صمام التجويف الكبير التجريبي 2S ← خطوط فرعية للرش متعددة المحطات

  3. دائرة ورشة عمل السوائل المقاومة للانفجار

     - وحدة معالجة مصدر الهواء المقاومة للانفجار → صمام ثلاثي الاتجاه مقاوم للانفجار 50-VPE + صمام طيار مخصص مقاوم للانفجار 2S

ملخص جملة واحدة

     ينقسم صمام الملف اللولبي السائل المغلق عادةً من سلسلة SOLH 2S 2/2 إلى نموذج فتحة صغيرة ذات تأثير مباشر عند بدء التشغيل بضغط صفر ومتغير تجويف كبير منخفض الطاقة يتم تشغيله بشكل تجريبي، مع أختام NBR/EPDM اختيارية، توافق متعدد الجهد متعدد الخيوط، يستخدم على نطاق واسع للتحكم التلقائي في الماء والهواء والزيت على أدوات الآلة وخطوط الغسيل ومعالجة المياه ومعدات التشغيل الآلي لتغليف المواد الغذائية.
