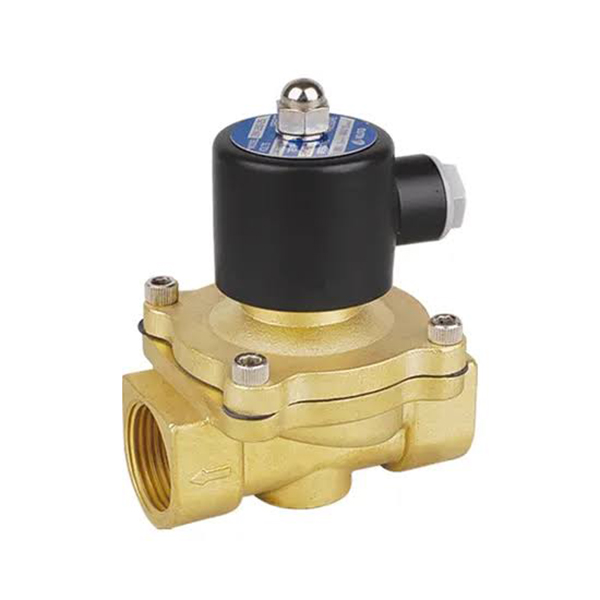

صمام الملف اللولبي السائل ثنائي الاتجاه من سلسلة 2W (التمثيل المباشر + التشغيل الدليلي)

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     سلسلة SOLH 2W عبارة عن صمام لولبي صناعي عالمي ثنائي الاتجاه مغلق عادةً لإغلاق السوائل، مقسم إلى خطين هيكليين: 2W يعمل بشكل مباشر (سلسلة صغيرة 030/050) و2W ​​يتم تشغيله بشكل تجريبي (سلسلة تجويف كبير 150~500). إنه يقوم بالتحكم التلقائي في التشغيل/الإيقاف للمياه النظيفة، والهواء المضغوط، وزيت التشحيم، وسائل قطع التبريد، وخطوط الأنابيب السائلة ضعيفة التآكل.

       * جسم الصمام النحاسي مع ختم متعدد الطبقات مضاد للتآكل؛ خيارات مزدوجة من النوع المباشر لبدء التشغيل بدون ضغط والنوع التجريبي عالي التدفق لاختيار النطاق الكامل

       * مواصفات الأبعاد والخيط القياسية، المتوافقة مع الخيوط المتعددة PT/G/NPT للتصدير العالمي

       * يدعم الملف المقاوم لدرجات الحرارة المنخفضة التنشيط المستمر المستقر طويل الأمد

     تتوافق على نطاق واسع مع معدات معالجة المياه، ودوائر تبريد الأدوات الآلية، وخطوط تنظيف الرش، وخطوط أنابيب ضاغط الهواء، وأنظمة أتمتة السوائل الصناعية بالكامل.

التصنيف الكامل لخطي إنتاج: NC ذو التمثيل المباشر مقابل NC الذي يتم تشغيله بواسطة الطيار

  1. 2 وات، تعمل بشكل مباشر ومغلقة عادةً (مثال على الموديل: 2W-L030-08)

     --مبدأ العملple:يقوم الملف الكهرومغناطيسي مباشرة بتشغيل ساق عضو الإنتاج الداخلي لفتح/إغلاق مقعد الصمام الرئيسي، مما يتيح الفتح الكامل تحت ضغط متوسط ​​صفر ميجا باسكال.

        * إيقاف التشغيل: يضغط الزنبرك على حشية الغلق لقطع سائل خط الأنابيب بالكامل

        * التشغيل: القوة الكهرومغناطيسية ترفع البكرة لتحقيق دوران السوائل ثنائي الاتجاه

           لا يوجد حجرة قيادة مساعدة، هيكل بسيط للغاية مع سرعة استجابة سريعة بالميلي ثانية.

    -- قاعدة ترميز النموذج الكاملة

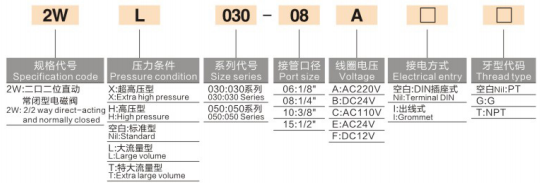

     2 وات - لاحقة الضغط/التدفق - سلسلة الحجم - خيط المنفذ - جهد الملف - نوع الأسلاك - معيار الخيط

        * 2 وات: صمام ذو ملف لولبي مغلق بشكل طبيعي ثنائي الاتجاه يعمل بشكل مباشر

        *  لاحقة الضغط والتدفق: فارغ=قياسي / L=تدفق كبير / T=تدفق كبير جدًا / H=ضغط مرتفع / X=ضغط مرتفع جدًا

        *  سلسلة الحجم: 030 (مصغر)، 050 (متوسط ​​صغير)

        *  رمز المنفذ: 06=G1/8، 08=G1/4، 10=G3/8، 15=G1/2

        *  رمز الجهد الكهربي: A=AC220V، B=DC24V، C=AC110V، E=AC24V، F=DC12V

        *  وضع الأسلاك: فارغ=مقبس DIN (قياسي لخزانة التحكم)، I=سلك سلك مقاوم للماء (معدات رطبة خارجية)

        *  الخيط القياسي: خيط مستدق بريطاني فارغ=PT، خيط متوازي G=G، خيط أمريكي T=NPT

   --  المزايا الأساسية

       *  بدء تشغيل الضغط التفاضلي صفر، ولا يوجد حد أدنى لضغط التشغيل، وفتح ثابت تحت الفراغ، ودوائر المياه ذات الضغط الجزئي والتدفق الصغير

        *  جسم صغير جدًا، زاوية تثبيت عشوائية لتخطيط خزانة المعدات الضيقة

        *  استجابة سريعة للتشغيل والإيقاف بالمللي ثانية، مناسبة لدورات البدء والإيقاف المتقطعة عالية التردد

        *  جسم صمام صغير بتكلفة استهلاكية منخفضة، وهو الخيار الاقتصادي الأول للتحكم في الفرع أحادي النقطة

     --  سيناريوهات التطبيق

      حقن زيت التبريد أحادي النقطة لأدوات الآلات الصغيرة CNC، وآلات التنظيف بالرش الصغيرة، والتحكم الدقيق في الهواء/الماء لمعدات التشغيل الآلي 3C، والمفاتيح الفرعية الصغيرة لضواغط الهواء، والتحكم في تشغيل/إيقاف السوائل الدقيقة في المختبر.

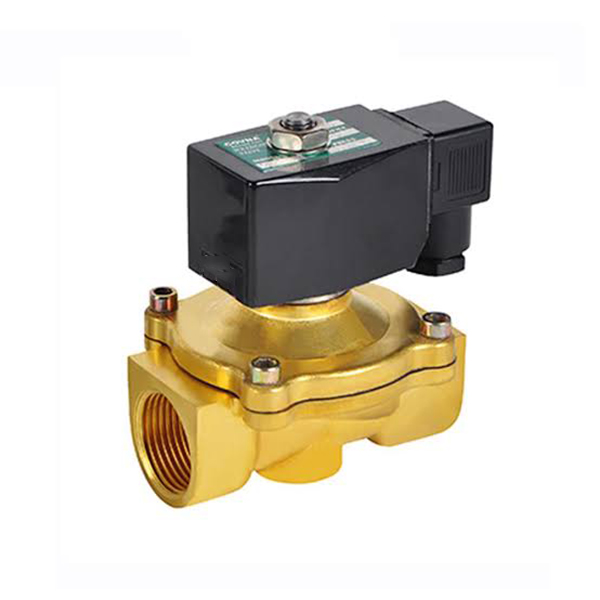

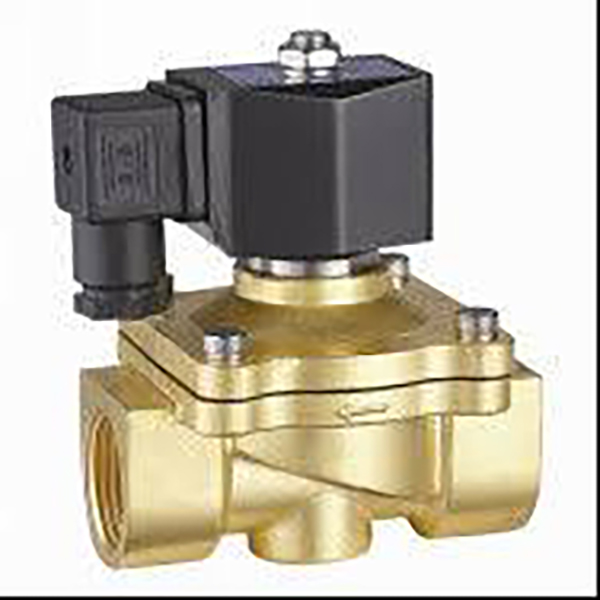

  2. 2 وات، تعمل بشكل دليلي ومغلقة بشكل طبيعي (مثال على الموديل: 2W250-25)

     -- مبدأ العمل:فتحة نزيف تجريبية مدمجة، تعتمد على الضغط المتوسط ​​لخط الأنابيب لرفع البكرة الرئيسية ذات التجويف الكبير؛ يتحكم الملف فقط في فتحة تجريبية صغيرة مع استهلاك منخفض للطاقة وتوليد حرارة منخفضة. الحد الأدنى للضغط التفاضلي لبدء التشغيل هو 0.05 ميجا باسكال، ولا يمكن فتح الصمام بالكامل بدون ضغط متوسط.

        * إيقاف التشغيل: فتحة تجريبية محكمة الغلق، ضغط التجويف الداخلي يضغط الختم لإغلاق خط الأنابيب

        * التشغيل: ينزف ضغط الغرفة التجريبية، وتفتح مقابس الضغط المتوسط ​​الصمام الرئيسي لتدفق السوائل بكميات كبيرة، وفتحة قصوى تصل إلى Φ50 (G2 بوصة)

    --قاعدة ترميز النموذج الكاملة

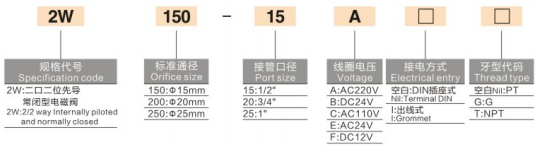

        2 وات - حجم الفتحة - سن المنفذ - جهد الملف - نوع الأسلاك - معيار السن

        *  2 وات: صمام ذو ملف لولبي مغلق بشكل طبيعي يتم تشغيله بشكل دليلي

        *  حجم الفتحة القياسي: 150(Φ15)، 200(Φ20)، 250(Φ25)، 320(Φ35)، 400(Φ40)، 500(Φ50)

        *  رمز المنفذ: 15=G1/2، 20=G3/4، 25=G1، 32=G1¼، 40=G1½، 50=G2

        *  رموز الجهد والأسلاك والخيوط قابلة للتبديل بالكامل مع سلسلة التمثيل المباشر وقطع غيار الملفات المتوافقة

  3. المزايا الأساسية

     -- تجويف مستقيم كبير جدًا لتدفق متوسط ​​مرتفع، وفقدان ضغط خط الأنابيب منخفض جدًا، مثالي لأنابيب إمداد الماء/الهواء المركزية ذات الخط الكامل

     - يعمل الملف منخفض الطاقة على تشغيل جسم الصمام ذو التجويف الكبير، وارتفاع درجة الحرارة المنخفضة تحت التشغيل المستمر لمدة 24 ساعة، والأداء المضاد للحرق

     -- قناة تدفق واسعة ليس من السهل انسدادها، وتدعم تعميم مياه التبريد الصناعية مع الشوائب الصغيرة المعلقة

     - يمكن للصمام التجريبي الواحد أن يحل محل العديد من الصمامات المباشرة الصغيرة، ويبسط تخطيط خط الأنابيب الرئيسي ويقلل تكلفة الشراء

  4.سيناريوهات التطبيق

     التحكم الرئيسي في دائرة المياه لمعدات تنظيف الرش لخط التجميع الكبير، وتصريف الماكينة بالكامل لضاغط الهواء وإغلاق خط أنابيب الهواء الرئيسي، وأنابيب رأسية كبيرة التدفق لنظام التبريد المتداول، ومعدات معالجة المياه، والمفتاح الرئيسي للسوائل العامة لتغليف المواد الغذائية والمعدات الكيميائية.

الميزات الأساسية المشتركة العالمية (مباشرة + تجريبية)

  1.وظيفة NC المغلقة عادةً (الإعداد الافتراضي للمصنع)

     إيقاف تلقائي عند انقطاع الطاقة، يمنع بشكل فعال التدفق الزائد وتسرب الماء/الهواء أثناء إيقاف تشغيل المعدات لحماية سلامة النظام بشكل أعلى.

  2. مواد الختم الاختيارية المزدوجة

     - مطاط النتريل NBR القياسي: عالمي للمياه النظيفة والهواء المضغوط وزيوت التشحيم في ظروف العمل العامة

     - بروبيلين إيثيلين EPDM اختياري: مقاوم للحرارة، ومقاوم للأحماض والقلويات الضعيفة، ومخصص للمياه الساخنة، والسوائل النظيفة المخصصة للطعام، ومعدات التخليل

  3. ملفات متوافقة عالمية متعددة المواصفات

     تغطية كاملة لجهد التيار المتردد والتيار المستمر، وملف معزول منخفض الطاقة يدعم التنشيط المستمر على المدى الطويل؛ مخططات الأسلاك المزدوجة (مقبس DIN / سلك سلك مقاوم للماء) قابلة للتكيف مع أسلاك الخزانة الداخلية والمعدات الخارجية.

  4.معايير خيط التصدير الدولية المتعددة

     ثلاثة خيارات للخيوط: PT البريطاني المستدق، G المتوازي BSPP، الخيط الأمريكي NPT، مطابقة معدات الأتمتة المحلية ومتطلبات تصدير خطوط الإنتاج الخارجية.

  5. تركيب عالمي خالي من الجاذبية

     يمكن تركيب جسم الصمام عموديًا أو أفقيًا أو مقلوبًا دون التأثير على أداء الفتح/الإغلاق، مما يجعله مثاليًا لتخطيط الخزانة المدمجة.

  6. تخصيص كامل لدرجة الضغط

     تدعم السلسلة المباشرة الإصدارات القياسية / الضغط العالي / الضغط العالي الإضافي / الإصدارات المخصصة ذات التدفق الكبير ؛ تتكيف السلسلة التجريبية أصلاً مع نطاق ضغط السوائل الصناعية التقليدية من 0.05 إلى 1.0 ميجا باسكال.

جدول المواصفات الفنية العامة الموحد

جدول مقارنة الاختيار الكامل الذي يتم تشغيله بواسطة Direct VS Pilot

سيناريوهات التطبيق النموذجي المجزأة

  1. المجالات القابلة للتطبيق NC ذات المفعول المباشر 2 وات

     - حقن زيت التبريد أحادي النقطة والرش الدقيق لأدوات ماكينات CNC الصغيرة، والتحكم البسيط في السوائل الدقيقة

     - إمدادات المياه المساعدة بالفراغ وفرع هوائي صغير تشغيل/إيقاف لمعدات التشغيل الآلي 3C

     - معدات التنظيف بالموجات فوق الصوتية الصغيرة، وحلقات التحكم في السوائل الدقيقة في المختبر

     - فرع صيانة المعدات، مفتاح الماء/الغاز ذو النقطة الواحدة للتركيبات الصغيرة

  2. الحقول القابلة للتطبيق NC التي يتم تشغيلها بواسطة الطيار بقدرة 2 وات

     - استنزاف كامل لضاغط الهواء، وصمام قطع خط أنابيب الهواء الرئيسي لورشة العمل

     - التحكم الرئيسي في دائرة المياه لمعدات التنظيف بالرش لخط التجميع الكبير

     - نظام تدوير معالجة المياه، أنابيب التبريد الصناعية ذات التدفق الكبير

     - مفتاح رئيسي للسوائل ذو تجويف كبير لتغليف المواد الغذائية والمعدات الكيميائية الكاملة

قواعد الحكم الاختيار الأساسية

     - ضغط الماء/الهواء في خط الأنابيب أقل من 0.05 ميجا باسكال، وسط صغير متقطع، دائرة مفرغة → يجب تحديد نوع 2 وات مباشر المفعول

     - حجم الأنبوب ≥G1/2، خط أنابيب رئيسي كامل التدفق عالي التدفق، خط أنابيب ضغط مستقر طويل الأمد → حدد نوع التشغيل التجريبي بقدرة 2 وات

     - الماء الساخن، الماء النقي، ظروف عمل السوائل الحمضية الضعيفة: حدد ختم EPDM للطعام عند تقديم الطلبات

     - الأسلاك المركزية داخل خزانة التحكم في الماكينة: قم بإعطاء الأولوية لنوع الأسلاك بمقبس DIN؛ معدات الرش والرطوبة الخارجية تختار نوع سلك الرصاص المقاوم للماء

     - يمكن لدائرة المياه ذات الضغط العالي ومحطات التدفق العالي اختيار أجسام الصمامات المخصصة ذات اللاحقة H/L/T

حلول الدوائر الهوائية والسوائل المتطابقة الكاملة

  1. دائرة فرع التبريد الصغيرة

     وحدة خدمة الهواء AFC ← صمام الملف اللولبي 3/2 من سلسلة 3V ← أنابيب بلاستيكية من البولي يوريثان ← صمام يعمل بشكل مباشر بقدرة 2 وات (تحكم في تشغيل/إيقاف تشغيل دائرة مياه التبريد)

  2. أكمل دائرة رأس الماء الرئيسية بالماكينة

     خزان المياه / الأنبوب الرئيسي لضاغط الهواء ← صمام تجريبي كبير التجويف 2 وات ← توصيل فرعي إلى كل خط أنابيب رش في المحطة

  3. دائرة ورشة عمل السوائل المقاومة للانفجار

     وحدة معالجة مصدر الهواء المقاومة للانفجار ← صمام تجريبي بقدرة 2 وات مع ملف مخصص مقاوم للانفجار، ومتوافق مع خطوط أنابيب التحكم الأوتوماتيكية المقاومة للانفجار

ملخص جملة واحدة

     يوفر صمام الملف اللولبي السائل المغلق عادةً من سلسلة SOLH 2W النحاس 2/2 اتجاهًا صغيرًا لبدء التشغيل بدون ضغط متغيرًا صغيرًا يعمل بشكل مباشر وتدفقًا عالي الطاقة منخفضًا ومتغيرًا كبيرًا يتم تشغيله بشكل تجريبي، مع ختم اختياري NBR/EPDM للطعام، توافق متعدد الخيوط ومتعدد الجهد، يستخدم على نطاق واسع للتحكم التلقائي في الماء والهواء والزيت على الأدوات الآلية وخطوط غسيل الرش ومعالجة المياه ومعدات أتمتة سوائل تعبئة المواد الغذائية.
