ماركة:SOLH من شركة Richge Technology

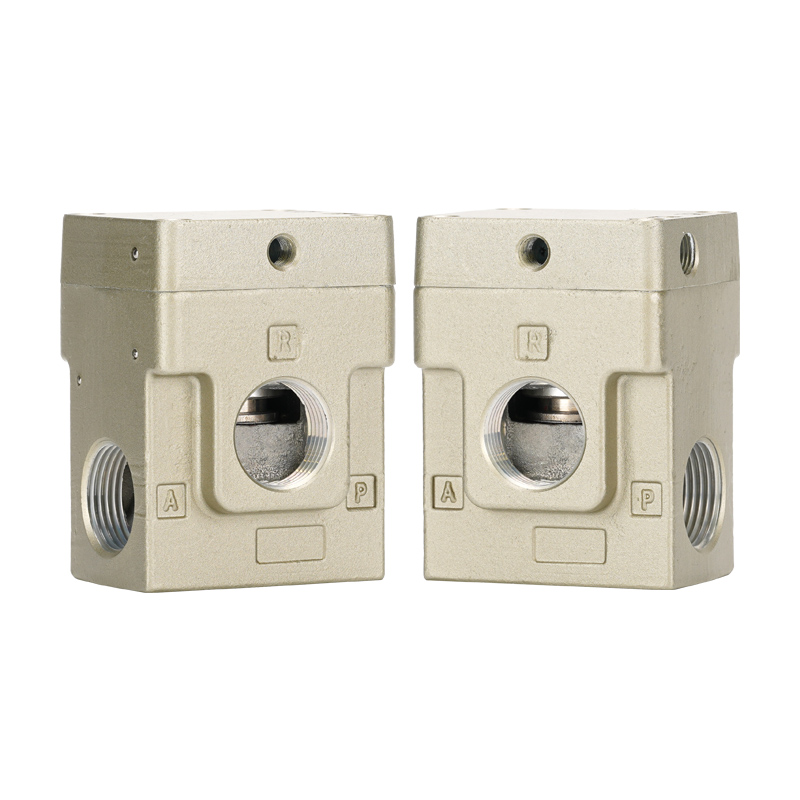

سلسلة VEX1 عبارة عن منظم ضغط عالي التدفق وعالي الدقة ثلاثي الاتجاهات تم تطويره بواسطة SOLH بواسطة Richge Technology. وهي متخصصة في صيانة الضغط الثابت المستقر، والعادم السريع وتنظيم الضغط على مرحلتين/متعدد المراحل للدوائر الهوائية شديدة التحمل. إنه الحل الرئيسي للتحكم في الضغط لخزانات الهواء ذات الضغط العالي، ونفخ الهواء ذو الحجم الكبير ومعدات محرك الأسطوانة عالية الطاقة ذات التجويف الكبير.
1. قدرة تدفق عالية جدًا (الميزة التنافسية الأساسية)
-- يعتمد هيكل بكرة القفاز المتوازن بدلاً من تصميم الحجاب الحاجز التقليدي، ويتميز بحركة فتح كبيرة ومقاومة تدفق منخفضة للغاية.
- يوفر معدل تدفق أعلى بمقدار 3 إلى 5 مرات من منظمات سلسلة AR العادية لدعم الطلب الفوري على إمدادات الهواء الثقيل.
-- مجهز بمنفذ عادم كبير الحجم لتحقيق تخفيف سريع للضغط وضغط خلفي مستقر وقمع فعال لتقلبات الضغط.
2. تثبيت الضغط بدقة عالية
- التباطؤ ≥ 0.03 ميجا باسكال
- التكرار ≥ 0.01 ميجا باسكال
-- الحساسية ≥ 0.01 ميجاباسكال الحد الأدنى من تقلب الضغط، مناسب تمامًا للضغط الثابت الدقيق وظروف العمل ذات التدفق المستمر.
3. وضعان للتحكم الاختياري
- نوع الطيار الجوي (VEX1□00): يتم تشغيله بواسطة إشارة هوائية خارجية P1، ويمكن استخدامه في أجهزة التحكم عن بعد وورش العمل المقاومة للانفجار وأنظمة تبديل الضغط متعددة النقاط.
- نوع دليل الملف اللولبي الخارجي (VEX1□00+G): ملف ملف لولبي تجريبي مدمج مع خيارات DC24V / AC220V لتحقيق تبديل الضغط الكهربائي التلقائي.
4. نطاق ضغط واسع قابل للتعديل ومقاومة الضغط العالي
- الحد الأقصى لضغط العمل عند المدخل: 1.0 ميجا باسكال
- نطاق ضغط قابل للتعديل: إصدار طيار هوائي: 0.05 ~ 0.9 ميجا باسكال إصدار طيار الملف اللولبي: 0.05 ~ 0.7 ميجا باسكال. عملية سهلة الاستخدام والتكيف مع درجة الحرارة على نطاق واسع · اتجاه التركيب الحر دون تحديد الزاوية
-- تصميم خالٍ تمامًا من التشحيم، ومتوافق مع دوائر الهواء الجاف الخالية من الزيوت
- نطاق درجة حرارة التشغيل: 0 ~ 50 درجة مئوية؛ يمتد نموذج الطيار الجوي إلى 0 ~ 60 درجة مئوية، وأداء مضاد للتكثيف
|
البند المعلمة |
تفاصيل المواصفات |
| تكوين الصمام |
3 اتجاهات: مدخل إمداد المنفذ 1P / المنفذ المنظم 2A / عادم تخفيف المنفذ 3R |
| أوضاع التحكم |
يعمل طيارًا جويًا؛ يتم تشغيل طيار الملف اللولبي الخارجي |
| السائل المطبق |
الهواء المضغوط (الهواء الجاف / هواء رذاذ الزيت مقبول) |
| ماكس ضغط العمل مدخل |
1.0 ميجا باسكال |
| ضبط الضغط القابل للتعديل |
الطيار الجوي: 0.05 ~ 0.9 ميجا باسكال؛ طيار الملف اللولبي: 0.05 ~ 0.7 ميجا باسكال |
| التحكم في مؤشر الدقة |
التباطؤ .0.03MPa؛ التكرار / الحساسية .010.01MPa |
| أحجام المنافذ المتاحة |
1/8"، 1/4"، 3/8"، 1/2"، 3/4"، 1"، 1-1/4"، 1-1/2"، 2" |
| درجة الحرارة المتوسطة والمحيطة |
0 ~ 50 درجة مئوية؛ متغير الطيار الجوي: 0 ~ 60 درجة مئوية |
| متطلبات التشحيم |
خالية من التشحيم. زيت تشحيم التوربينات ISO VG32 اختياري |
--VEX110□: أحجام المنافذ الصغيرة (01 / 02)
--VEX120□: أحجام المنافذ المتوسطة والصغيرة (02 / 03)
-- VEX130□: أحجام المنافذ المتوسطة (03 / 04 / 06 / 10)
--VEX170□: أحجام منافذ كبيرة (10 / 12)

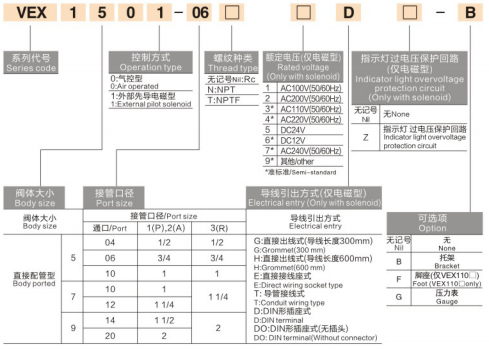

-- VEX190□: أحجام المنافذ الكبيرة جدًا (14 / 20) مثال رمز النموذجVEX1300-03G36-4-01
-- 130 = سلسلة المنافذ المتوسطة
-- 0 = نوع الطيار الهوائي (1 = نوع الطيار اللولبي)
-- 03 = 3/8" سن المنفذ
- G36 = DC24V الملف اللولبي التجريبي المتكامل (ملحق اختياري)
- تثبيت سريع للضغط وتخفيف سريع لصهاريج تخزين الهواء الكبيرة
- معدات نفخ الهواء ذات الحجم الكبير: محطات إزالة الغبار الصناعي وتجفيف الأجزاء وتنقية الهواء
-- الأسطوانات ومحركات الهواء عالية الطاقة: محرك ثابت ذو تدفق كبير للتخلص من انخفاض ضغط خط الأنابيب
- التحكم في الضغط على مرحلتين / متعدد المراحل: منظم واحد للتبديل متعدد الضغط عبر إشارات هوائية أو كهربائية
-- دوائر التوازن والتحكم في التوتر: التوتر المستمر لإنتاج الأفلام/الأسلاك، ومعدات الموازن الهوائي
يجمع منظم عادم القفاز المتوازن ثلاثي الاتجاهات SOLH VEX1 بين قدرة التدفق الفائقة والدقة العالية على مستوى 0.01 ميجا باسكال ووظيفة عادم الإغاثة المضمنة وأوضاع التحكم في الهواء/الملف اللولبي المزدوج، وهو بمثابة الاختيار الأمثل للتحكم في الضغط للأنظمة الهوائية شديدة التحمل التي تتطلب تثبيت الضغط المستمر والتخفيف السريع وتبديل الضغط متعدد المراحل.
