سلسلة مكونات تعمل بالهواء المضغوط

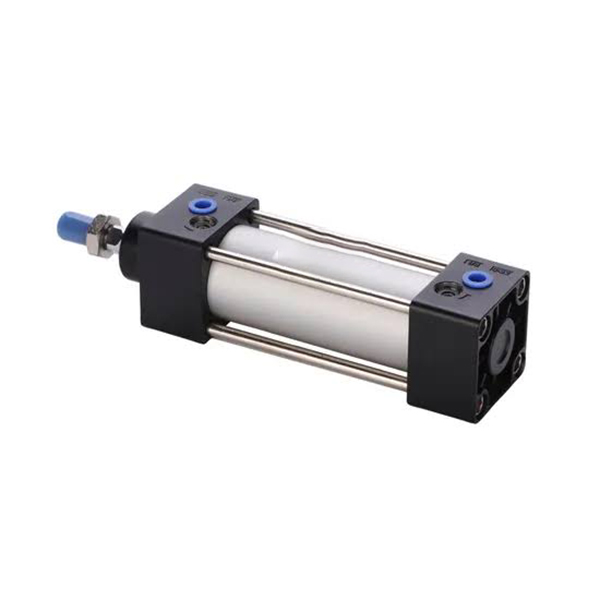

تتوافق الأسطوانات الهوائية الخالية من قضبان الربط SOLH DNC بشكل صارم مع المعايير الدولية ISO 15552 وVDMA 24562، وهي قابلة للتبديل تمامًا مع الأسطوانات القياسية الأوروبية السائدة لترقية المعدات بشكل سلس ومشاريع التصدير الخارجية. يزيل الشكل المربع المدمج عالي الصلابة من الألومنيوم قضبان الربط المكشوفة لتحقيق ثبات هيكلي أعلى وتصميم مرتب، مقترنًا بأخاديد مستشعر مدمجة مزدوجة الجانب لتركيب مفتاح مغناطيسي مريح. تعمل وسائد الهواء القياسية PPV القابلة للتعديل ذات النهاية المزدوجة على تخفيف الاصطدام بالقصور الذاتي بشكل فعال أثناء التبادل عالي السرعة للخدمة الشاقة؛ يدعم الختم المركب منخفض الاحتكاك المتميز التشغيل الخالي من الزيت مع وصول إجمالي شوط الخدمة إلى 4000 كم وتكرار دقة تحديد المواقع في حدود ± 0.05 مم. تشمل التكوينات الاختيارية قضيبًا مربعًا مضادًا للدوران، وقضيبًا مزدوجًا، ووحدات قفل الموضع، والأقفال الميكانيكية النهائية. يضمن إنتاجنا الضخم المستقر مخزونًا فوريًا كافيًا، منتشرًا على نطاق واسع في أتمتة السيارات، والإلكترونيات الدقيقة، وآلات التعبئة والتغليف وخطوط الإنتاج الآلية ذات المعايير الأوروبية التي تتطلب تشغيلًا مستقرًا لدورة طويلة.

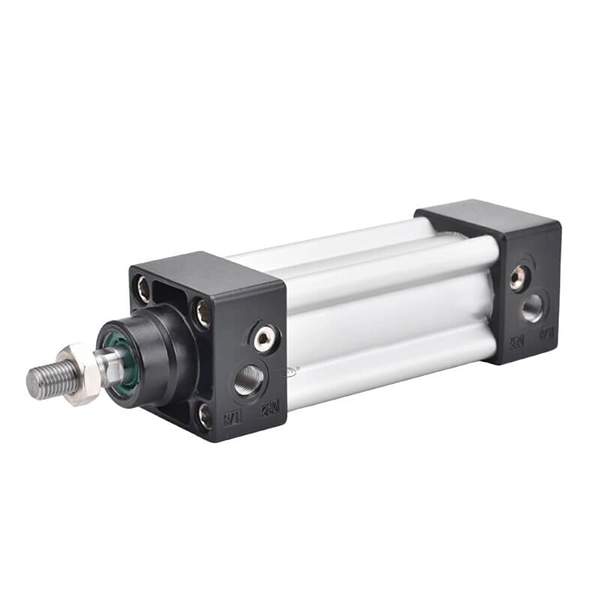

تتوافق الأسطوانات الهوائية الخالية من قضبان الربط من سلسلة SOLH SI بشكل صارم مع ISO 15552 (ISO 6431 سابقًا) والمعايير الدولية VDMA 24562، وهي قابلة للتبديل تمامًا مع أسطوانات سلسلة Festo DNC وSE وDSBA كبديل متوسط ​​الطبقة وفعال من حيث التكلفة. تم إنشاء هيكل الأسطوانة باستخدام شكل متكامل من سبائك الألومنيوم المربع على شكل نجمة بدون قضبان ربط مكشوفة، مما يوفر صلابة هيكلية فائقة وأداء متميزًا في مقاومة الالتواء والانحراف إلى جانب مظهر خارجي مرتب ومقاوم للتآكل ومثالي لترتيب أنيق جنبًا إلى جنب على الخطوط الآلية. تدعم أخاديد الاستشعار المدمجة المخصصة على كلا الجانبين التثبيت المباشر للمفاتيح المغناطيسية AirTAC CMSE وDMSE وCS1 بدون أقواس تثبيت إضافية. مجهزة بوسائد هوائية قياسية مزدوجة الجانب قابلة للتعديل يدويًا مقترنة بمصدات مطاطية PPV، فهي تعمل على تخفيف التأثير بالقصور الذاتي بشكل فعال وتمنع الضوضاء أثناء التبادل عالي السرعة للخدمة الشاقة. يضمن نظام الختم التعويضي المزدوج المتميز من النوع Y ضغط بدء منخفض للغاية يبلغ 0.1 ميجا باسكال وتشغيلًا مستقرًا وخاليًا من الزيت على المدى الطويل. يتميز قضيب المكبس الصلب المطلي بالكروم 45# بمقاومة ممتازة للتآكل والصدأ. مجموعة كاملة من المتغيرات المخصصة تغطي قضيب متزامن مزدوج SID، ونموذج SIJ قابل للتعديل، وإصدار قفل الموضع SIL، والمحرك المتكامل لأسطوانة الصمام SIF، ونوع قضيب المكبس المربع المضاد للالتواء SIQ لتلبية المتطلبات الصناعية المتنوعة. تم تجهيز السلسلة بأكملها مسبقًا بحلقة مغناطيسية مدمجة بشكل افتراضي لتعليقات موضع المكبس في الوقت الفعلي والتحكم في وصلة PLC. تم اعتماده على نطاق واسع في آلات التصدير ذات المعايير الأوروبية، والتجميع الآلي، والتعبئة، ومعالجة المواد، والقيادة المساعدة لأدوات الماكينة، فهو يوازن بين الأداء الموثوق والأسعار التنافسية لاستبدال أسطوانات SC التقليدية ذات قضيب الربط وأسطوانات DNC المستوردة باهظة الثمن.

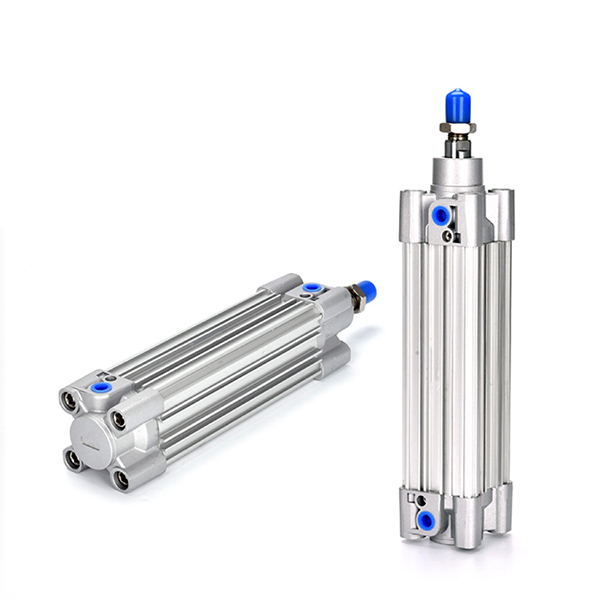

تتوافق أسطوانة قضيب الربط SOLH CP96S مع معايير ISO15552 وVDMA24562، وهي قابلة للتبديل بالكامل مع سلسلة CP96S الأصلية. تم تصميمه بنظام عازل مزدوج يجمع بين وسادة هوائية قابلة للتعديل ووسادة مطاطية، فهو يحقق ضوضاء منخفضة وتأثيرًا خفيفًا في ظل سرعة عالية وتردد عالي عند 50 ~ 1000 مم / ثانية. أسطوانة الألومنيوم المدمجة بقضيب الربط أخف بنسبة 15% من أسطوانات قضبان الربط التقليدية مع صلابة عالية ومقاومة ممتازة لحمل الأوفست. تشمل المتغيرات النوع القياسي للقضيب الواحد ونموذج القضيب المزدوج المضاد للالتواء CP96SD. حلقة مغناطيسية مدمجة اختيارية لأجهزة الاستشعار M9B/A93؛ تتوفر إصدارات قضيب المكبس ذات درجة الحرارة العالية والفولاذ المقاوم للصدأ. تتحمل φ32 ~ 125 مم، شوط مخصص يصل إلى 2000 مم. يستخدم على نطاق واسع في الأدوات الآلية وأتمتة التغليف للخدمة الشاقة لاستبدال المعدات العالمية.

تتبنى أسطوانة الشريحة الخطية ذات الجانب L من SOLH HLH سكة توجيه كروية مدمجة من جانب واحد مع جسم نحيف منخفض المستوى لتوفير مساحة التثبيت، وهي شريحة هوائية مزدوجة المفعول مخصصة لتحديد المواقع بدقة عند التحميل الخفيف. تتراوح أحجام التجويف من 6، 10، 16 إلى 20 مم مع الأشواط القياسية من 5 إلى 60 مم، وضغط التشغيل 0.15 ~ 0.7 ميجا باسكال ودرجة حرارة العمل من -20 درجة مئوية إلى 70 درجة مئوية. يتميز جسم الأسطوانة بفتحات تثبيت في 4 اتجاهات ومنافذ هوائية ثلاثية الجوانب لتخطيط الأنابيب المرن. تم تجهيز عربة الشرائح بفتحات مثبتة وفتحات تثبيت على الأسطح العلوية والأمامية. تأتي الحلقة المغناطيسية المدمجة بشكل قياسي، مع فتحات جانبية مزدوجة لتركيب مفاتيح القصب المغناطيسي. يعمل المفصل العائم بين قضيب المكبس والحامل على التخلص من الحمل الجانبي ويضمن استقامة ممتازة ودقة مقاومة الدوران. بالمقارنة مع سلسلة HLQ ذات السكة المزدوجة، تتميز HLH بمخطط أنحف للمساحة الضيقة المحصورة، ويتم تطبيقها على نطاق واسع في أدوات الفحص الصغيرة 3C وأشباه الموصلات، ووحدات التثبيت بالدفع الخفيفة وآليات تحديد المواقع الترددية داخل آلات التشغيل الآلي المدمجة.

تعتمد الأسطوانات المنزلقة ذات العمود المزدوج SOLH HLQ / HLQL أدلة خطية كروية لإعادة التدوير، بما في ذلك الإصدار القياسي المدمج HLQ مع أسطوانة مثبتة على الجانب ونموذج HLQL المتناظر فائق الصلابة. تتراوح أحجام التجويف من 6 إلى 25 ملم مع الأشواط 10-150 ملم. يوفر تصميم قضيب المكبس المزدوج المتوازي قوة دفع قوية وأداء ممتازًا ضد الالتواء ومضاد للدوران. يعمل المفصل العائم المدمج بين المكبس والعربة المنزلقة على تعويض الأحمال الجانبية اللامركزية. تتميز القاعدة بفتحات تثبيت ثلاثية الاتجاهات، بينما توفر عربة الشرائح فتحات تثبيت متعددة الأسطح ودبابيس تحديد المواقع؛ تأتي الفتحات الجانبية لمفاتيح القصب المغناطيسي والمغناطيس المدمج بشكل قياسي. تتوفر خيارات عازلة متعددة: عازل هواء مزدوج / فردي قابل للتعديل، ممتص صدمات هيدروليكي وكتل إيقاف خارجية لضمان التبادل السلس ودقة تحديد المواقع المتكررة. يناسب HLQ الأحمال المتوسطة والصغيرة ذات المساحة المحدودة، بينما يتعامل HLQL المتماثل مع الأحمال الثقيلة والإزاحة شديدة الانحدار. يستخدم على نطاق واسع للنقل التلقائي، والتثبيت الدقيق وتحديد المواقع الخطية في 3C، وتجميع أشباه الموصلات ومعدات الاختبار.

تعتمد الأسطوانات المنزلقة ذات العمود المزدوج SOLH HLS / HLSL أدلة بكرات متقاطعة متصلة بالخط، مما يوفر صلابة أعلى بكثير ودقة تحديد المواقع المتكررة ومقاومة الحمل اللامركزي مقارنة بنماذج التوجيه الكروي HLQ. يتوفر نوعان مختلفان: HLS القياسي مع أسطوانة مدمجة مثبتة على الجانب للأحمال المتوسطة والصغيرة دون إزاحة شديدة؛ HLSL متناظر مع أسطوانة مركزية وبكرات متوازية مزدوجة للأحمال الثقيلة وعزم دوران كبير غريب الأطوار ومتطلبات فائقة الدقة. تغطي أحجام التجويف 6-25 ملم والسكتات الدماغية 10-150 ملم. توفر قضبان المكبس المزدوجة دفعًا قويًا وأداءً مضادًا للالتواء، بينما تعمل الوصلات العائمة المدمجة على التخلص من إجهاد الانحراف الجانبي. تدعم القاعدة فتحات تثبيت ثلاثية الاتجاهات، وتحتفظ عربة الشرائح بخيوط تثبيت متعددة الأسطح ودبابيس تحديد المواقع، كما تأتي الحلقة المغناطيسية بالإضافة إلى فتحات المستشعر بشكل قياسي. تعتبر مصدات الهواء القابلة للتعديل، وممتصات الصدمات الهيدروليكية، والتوقف الميكانيكي الخارجي من الملحقات الاختيارية. تتراوح درجة حرارة التشغيل من -20 درجة مئوية إلى 70 درجة مئوية. يستخدم على نطاق واسع في أشباه الموصلات، والأتمتة الطبية، وأدوات الآلة وغيرها من محطات تحديد المواقع والنقل فائقة الدقة للخدمة الشاقة.

المحرك الدوار ذو الجريدة والترس SOLH MSQ قابل للتبديل بالكامل مع طاولات SMC الدوارة المكافئة. يتم تشغيله بواسطة هيكل رف تروس المكبس المزدوج المتماثل، فهو يولد عزم دوران أعلى بمقدار 3 إلى 4 مرات وقدرة تحميل شعاعية ومحورية فائقة مقارنة بأسطوانات CRQ من نوع الريشة. يتوفر درجتان: سلسلة MSQB القياسية مع تحمل H9 وسلسلة MSQA عالية الدقة تتميز بملاءمة H8 ودقة تحديد موضع متكررة ±0.01 مم. تم تجهيز الطاولة الدوارة مسبقًا بفتحات دبوس لتحديد المواقع وفتحات التنصت على التركيبات، بالإضافة إلى فتحة مجوفة مركزية لتوجيه الأسلاك والأنابيب. مجهزة بمسامير تعديل زاوية مزدوجة النهاية لنطاق التأرجح القابل للتعديل بشكل لا نهائي من 0 إلى 190 درجة، ومتغيرات التأرجح الثابتة 90 درجة/180 درجة اختيارية. يتوفر حلان للتخميد: مصدات مطاطية قياسية وممتصات صدمات هيدروليكية مدمجة لاحقة R (طاقة حركية منخفضة L / طاقة حركية عالية H). تشتمل تخطيطات الأنابيب المزدوجة على منافذ نهاية افتراضية ومنافذ أمامية على الجانب E. تدعم الحلقات المغناطيسية المدمجة مفاتيح القصب M9BW لنقل إشارات ردود الفعل للموضع إلى PLC. تتراوح أحجام الإطارات من 10 إلى 200، وهي مملوءة مسبقًا بشحم طويل الأمد لتشغيل خالي من التشحيم. يتم تطبيقه على نطاق واسع على الفحص البصري لثنائي الفينيل متعدد الكلور، وتحديد موضع الرقائق الدقيقة بدقة، وتبديل اتجاه التغليف، وتقليب قطع عمل أداة الآلة والمفاصل الدوارة لنهاية المناول الصغيرة للفهرسة والدوران وأتمتة تحديد المواقع متعددة الزوايا.

الأسطوانات الدوارة الهوائية ذات الجريدة والترس ثلاثية المواضع SOLH MSZ عبارة عن مشغلات دوارة مخصصة تم تصميمها لتحقيق وضع القفل ثلاثي النقاط (الحد الأيسر / التوقف المتوسط ​​/ الحد الأيمن)، مما يحل قيود الأسطوانات الدوارة التقليدية ذات الموضعين التي تفتقر إلى تحديد موضع المحطة الوسطى. تحتاج هذه السلسلة فقط إلى صمام لولبي واحد للضغط المركزي بـ 5/3 اتجاهات للتبديل الكامل للموضع، وإزالة الدوائر الهوائية المعقدة ذات الصمام المزدوج لتبسيط تخطيط النظام وخفض التكاليف الهندسية الإجمالية. يدعم موضع القفل المتوسط ​​الضبط الزاوي الدقيق بمقدار ±10 درجات، بينما يمكن ضبط حدود السفر اليسرى واليمنى بشكل منفصل في نطاق 0 ~ 95 درجة، مما يوفر وضعًا مرنًا متعدد الزوايا. تم تصنيفها إلى أربعة مواصفات: MSZB الأساسي، MSZA عالي الدقة، المخزن المؤقت المطاطي MSZB-R والعازل الهيدروليكي MSZA-R. يعمل الهيكل الداخلي ذو المكبس المزدوج ذو الحامل المزدوج على التخلص بشكل فعال من رد الفعل العكسي للعتاد وينتج عزم دوران ثابتًا أثناء التبديل المتكرر للموضع. تأتي اللوحة الدوارة المدمجة مع فتحات دبوس محجوزة للتركيب المباشر لقطع العمل، مقترنة بفتحة مركزية مجوفة لتمرير الأسلاك وأنابيب الهواء بشكل أنيق. تتناسب أخاديد المستشعر الجانبي القياسية مع المفاتيح المغناطيسية D-M9B وD-A93 لتحقيق ردود فعل الإشارة في الوقت الفعلي لثلاث محطات عمل. تتميز MSZA بدقة تحديد موضع تصل إلى ±0.02 مم، بينما تمتص أنواع العازل الهيدروليكي طاقة الاصطدام الكبيرة بشكل مثالي من أجل الدوران عالي السرعة للخدمة الشاقة. اعتماد تصميم التشحيم الذاتي الخالي من الزيت لتشغيل مستقر على المدى الطويل، يتم نشر هذه الأسطوانة الدوارة على نطاق واسع في تحويل فرز قطع العمل، وفهرسة المحطات المتعددة، والفحص الإلكتروني لتحديد المواقع وتغليف إجراءات قلب التوجيه الآلي.

تشتمل الأسطوانة الدوارة ذات المكبس المزدوج والترس SOLH HRQ على أحجام صغيرة HRQ2/3/7 وHRQ10~HRQ200 متوسطة إلى كبيرة مع زاوية تأرجح قابلة للتعديل بشكل لا نهائي من 0 إلى 190 درجة. إنه ينتج عزم دوران أعلى وقدرة تحميل شعاعية/انحناء أقوى من المحركات الدوارة ذات الريشة. تتوفر ثلاثة تكوينات: حاجز إيقاف ميكانيكي أساسي (منخفض التكلفة للخدمة الخفيفة منخفضة السرعة)، - ممتص صدمات هيدروليكي متكامل (إيقاف دقيق للحمل الثقيل عالي السرعة)، وإصدار هيدروليكي -A(S) مع أغطية طرفية من الفولاذ المقاوم للصدأ للبيئات الرطبة والمسببة للتآكل قليلاً. تتميز الطاولة الدوارة بفتحة مجوفة مركزية للأنابيب والأسلاك، وفتحات استشعار جانبية متوافقة مع مفاتيح القصب المغناطيسية العالمية. تعتمد الموديلات الصغيرة فتحات تثبيت سفلية بينما توفر الأحجام المتوسطة/الكبيرة صنابير تثبيت متعددة الجوانب للتخطيط المرن. يتيح الشحوم طويل العمر المملوء مسبقًا التشغيل بدون تزييت. يتطلب الاختيار التحقق المتزامن من عزم الدوران والحمل الشعاعي/المحوري ولحظة الانحناء. يستخدم على نطاق واسع للفهرسة الدوارة في التجميع التلقائي، وفرز المواد، وتغطية التغليف ومحطات دوران الرقصة.
