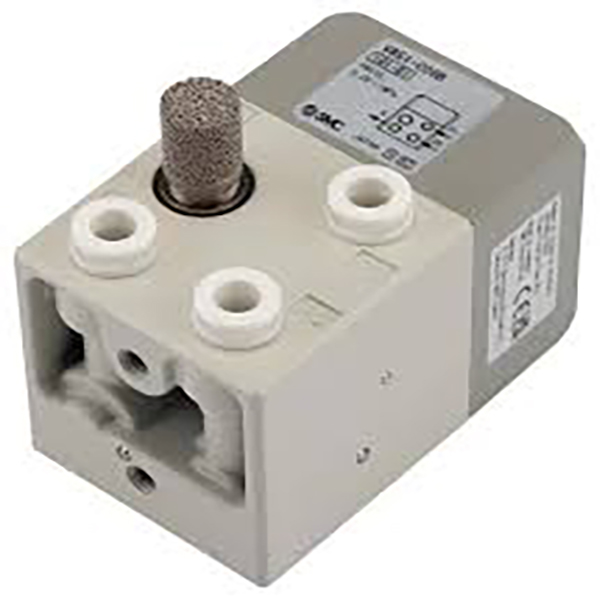

صمام التحكم في السلامة الهوائي من سلسلة VR51

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     سلسلة VR51 عبارة عن صمام تحكم أمان هوائي مخصص. يتطلب منطق السلامة الأساسي الخاص به تشغيل زرين مستقلين في وقت واحد خلال 0.5 ثانية لتوليد إخراج الهواء. تم تطويره خصيصًا لمنع حوادث السحق اليدوي والضغط والقطع على المكابس الهيدروليكية وآلات التثبيت ومعدات القطع وغيرها من الآلات الخطرة، وهو متوافق تمامًا مع معايير السلامة الدولية EN ISO 13851 وEN574.

مبدأ العمل الأساسي ومنطق السلامة

1. المدخلات المزدوجة ومنطق البوابة

     -- منفذا إدخال إشارة مستقلان P1 وP2

     - يتم تنشيط إخراج الهواء في المنفذ A فقط عندما تصل إشارات الإدخال خلال فارق زمني أقل من 0.5 ثانية

     -- ينقطع إمداد الهواء الناتج على الفور في حالة تحرير أي من الزرين أو فقدان إشارة واحدة

2. الهيكل الميكانيكي الداخلي

     -- صمام منطقي هوائي ثنائي الاتجاه 3/2 بدون إرجاع الزنبرك

     - آلية مراقبة تأخير الوقت المدمجة بمقدار 0.5 ثانية للقضاء على عملية الغش المتسلسلة بيد واحدة

     -- كاتم صوت قياسي مثبت مسبقًا على منفذ العادم R

المواصفات الفنية الكاملة

     - السائل المطبق: الهواء المضغوط

     -- نطاق ضغط التشغيل: 0.25 ~ 1.0 ميجا باسكال

     - ضغط المقاومة: 1.5 ميجا باسكال

     -- درجة الحرارة المحيطة: -5 ~ +60 درجة مئوية (يحظر التجمد)

     -- خيارات المنفذ: C06: φ6 تركيبات دفع مثبطات اللهب المترية C07: تركيبات دفع مثبطات اللهب الإمبراطورية مقاس 1/4 بوصة

     - الوزن الصافي: تقريبًا. 340 جرام

     - شهادات السلامة: EN ISO 13851، EN574، CE، RoHS

 تعريف رمز النموذج

1.مثال: VR51-C06-B

     - VR51: ​​رمز السلسلة لصمام الأمان ثنائي اليد

     -- C06 / C07: حجم منفذ الدفع C06 = موصل أنابيب φ6 C07 = موصل أنابيب 1/4 بوصة

     -- اللاحقة ب: خيار حامل التثبيت لا توجد لاحقة = إصدار أنابيب المنفذ الخلفي B = مزود بقوس تثبيت معدني (VR51B)

2. النماذج القياسية الشعبية

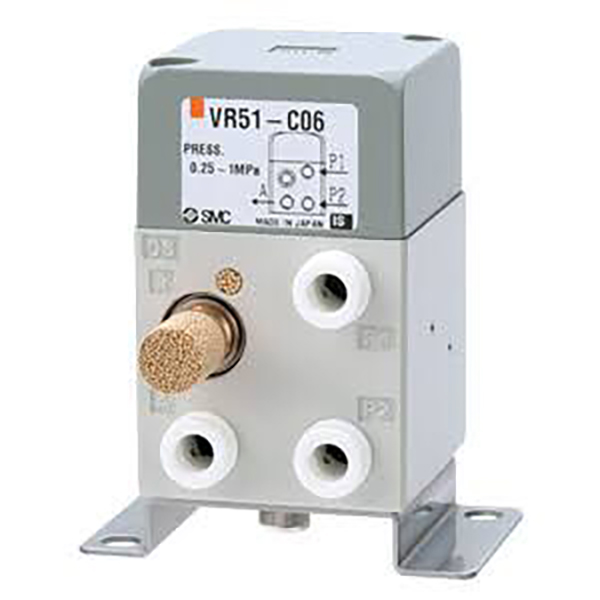

     --VR51-C06: φ6، الأنابيب الخلفية (الأكثر استخدامًا)

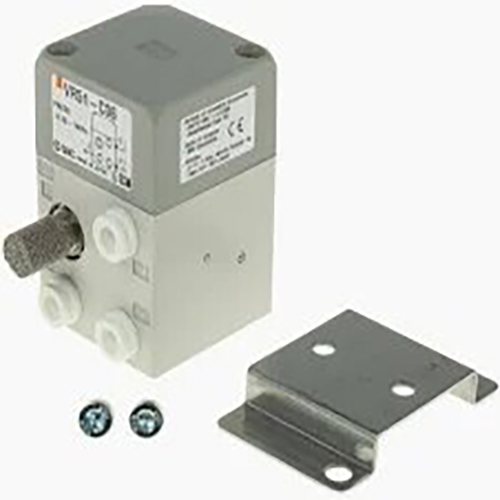

     --VR51-C06B: φ6 دفع للداخل مع دعامة تثبيت

     --VR51-C07: 1/4 بوصة، الأنابيب الخلفية

مزايا السلامة الأساسية

1. تصميم مضاد للغش للتشغيل المتزامن باليدين

     يتم تشغيل خرج الإشارة الصالحة فقط عندما تقوم كلتا اليدين بتشغيل الأزرار خلال 0.5 ثانية؛ لا يمكن للتشغيل بيد واحدة تنشيط المعدات. تتوقف الآلة فورًا بمجرد تحرير أي زر.

2. البناء الهوائي الكامل للسلامة الجوهرية

     تعمل بالهواء بنسبة 100% بدون أي مكونات كهربائية؛ لا يتأثر أداء السلامة أثناء انقطاع التيار الكهربائي. يعمل الهيكل المقاوم للانفجار بشكل موثوق في بيئات الورش الرطبة والمتربة والقابلة للاشتعال.

3. هيكل قوي طويل العمر ولا يحتاج إلى صيانة

     تصميم بكرة مقاومة للاهتراء مع قدرة ممتازة على مقاومة التلوث. عملية خالية من التشحيم. تم تضمين كاتم الصوت كملحق قياسي لتقليل عبء عمل التجميع في الموقع.

4. تركيب مرن متعدد الاتجاهات

     يدعم تخطيط الأنابيب الخلفية أو السفلية. تتيح شريحة التثبيت الاختيارية سهولة تركيب اللوحة وإطار المعدات لمختلف تخطيطات الماكينة.

سيناريوهات تطبيق السلامة النموذجية

     -- المكابس الهوائية وآلات التثبيت: مشغل ذو يدين لتجنب إصابات سحق اليد

     - آلات القطع والقص: التنشيط الإلزامي للزر المزدوج لمنع حوادث القطع

     -- محطات التثبيت والضغط: قفل أمان للتخلص من مخاطر القرص

     - المعدات المساعدة للقولبة بالحقن والختم: دائرة تعشيق بدء التشغيل الآمنة

     -- خطوط إنتاج التجميع النصف آلي: حماية اليد لمناطق التشغيل الخطرة

ملخص جملة واحدة

     يتميز صمام تعشيق الأمان ثنائي اليدين SOLH VR51 بمنطق كشف متزامن مدمج 0.5 ثانية، وشهادة أمان كاملة EN ISO 13851، وتصميم 3/2 اتجاه وتركيبات دفع مقاومة للهب، يعمل كمكون أمان قياسي لمنع قرص اليد ومخاطر السحق على جميع أنواع معدات المعالجة الهوائية.
