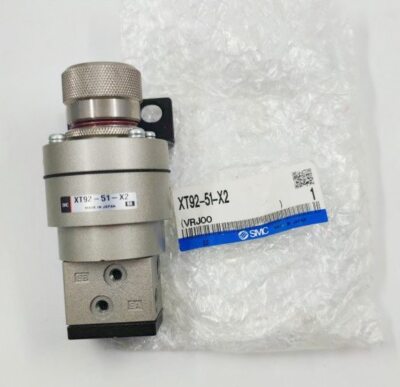

XT92-51-X2 صمام كشف الضغط الدقيق

ماركة:SOLH من شركة Richge Technology

نظرة عامة على المنتج

     XT92-51-X2 هو صمام خاص مخصص حسب UTC تحت العلامة التجارية SOLH Richge. إنه يختلف بشكل أساسي عن منظمات الضغط الدقيقة العادية ويعمل كصمام مخصص للكشف عن الضغط المزدوج لحماية أمان الضغط المنخفض وتبديل الإشارات الهوائية. تم تطوير هذه الوحدة المخصصة لتفعيل عتبة الضغط والتحكم في التعشيق ثنائي الإشارة في دوائر السلامة الآلية.

1. المواصفات الفنية الأساسية (متوافقة تمامًا مع SMC)

     -الموديل: إصدار خاص مخصص XT92-51-X2

     - نوع الهيكل: صمام الضغط المزدوج للكشف عن الضغط المباشر

     --خيط المنفذ: Rc1/8، متوافق مع تركيبات الأنابيب M5

     -الوسط القابل للتطبيق: الهواء المضغوط النظيف

     -نطاق ضغط التبديل القابل للتعديل: 0.1 ~ 0.5 ميجا باسكال

     - الحد الأقصى لضغط العمل: 0.8 ميجا باسكال

     --الضغط المضاد: 1.2 ميجا باسكال

     --درجة حرارة التشغيل المحيطة: -5 درجة مئوية ~ +60 درجة مئوية

     -الوزن الصافي: تقريبًا. 300 جرام

     --الوظائف الأساسية: كشف عتبة الضغط، قفل أمان منخفض الضغط، تبديل إشارة دائرة الهواء المزدوجة

2. تخطيط المنفذ المنطقي 3/2-Way

     --P: منفذ مدخل إمداد الهواء الرئيسي

     --أ/ب: منفذا إخراج تبديل مستقلان

     --R: منفذ العادم مع كاتم الصوت المدمج

     -مقبض الضبط العلوي: يضبط عتبة ضغط الضغط المخصصة (على سبيل المثال 0.4 ميجاباسكال)

     --خيارات التثبيت: تركيب الدعامة أو تركيب اللوحة

3. مبدأ العمل

     عندما يتجاوز ضغط النظام الحد المحدد مسبقًا: يتدفق الهواء من المنفذ P إلى المنفذ A، بينما يتصل المنفذ B بالعادم R. عندما ينخفض ​​ضغط النظام إلى أقل من الحد المحدد مسبقًا: يتدفق الهواء من المنفذ P إلى المنفذ B، بينما يتصل المنفذ A بالعادم R. يحقق الصمام تبديل مسار الهواء تلقائيًا عند عتبة الضغط الثابتة لإكمال تعشيق الأمان والتحكم في الإشارة المنطقية الهوائية.

4. مقارنة الأداء: منظمات الدقة XT92-51-X2 VS ARP / IR

5. سيناريوهات التطبيق النموذجية

     قفل أمان منخفض الضغط: يحول المعدات تلقائيًا إلى وضع الاستعداد الآمن بمجرد انخفاض ضغط الهواء إلى أقل من القيمة المحددة مسبقًا، التبديل التلقائي المزدوج لإمدادات الهواء: يتحول إلى مصدر الهواء الاحتياطي عند فشل ضغط خط الأنابيب الرئيسي، قفل إذن ضغط الماكينة: يقيد بدء تشغيل المعدات حتى يصل ضغط الهواء إلى عتبة صالحة وحدة منطقية هوائية متكاملة: تحل محل المجموعة المشتركة لمفاتيح الضغط المنفصلة وصمامات الملف اللولبي لتبسيط التخطيط العام لدائرة الهواء

ملخص جملة واحدة

     ينفذ صمام كشف الضغط SOLH XT92-51-X2 المخصص حماية الضغط المنخفض وتبديل مسار الهواء ذي العتبة الثابتة؛ إنه مكون منطقي هوائي خاص لدوائر التعشيق الآمنة ولا يمكن استخدامه لتنظيم الضغط الدقيق المستمر.
