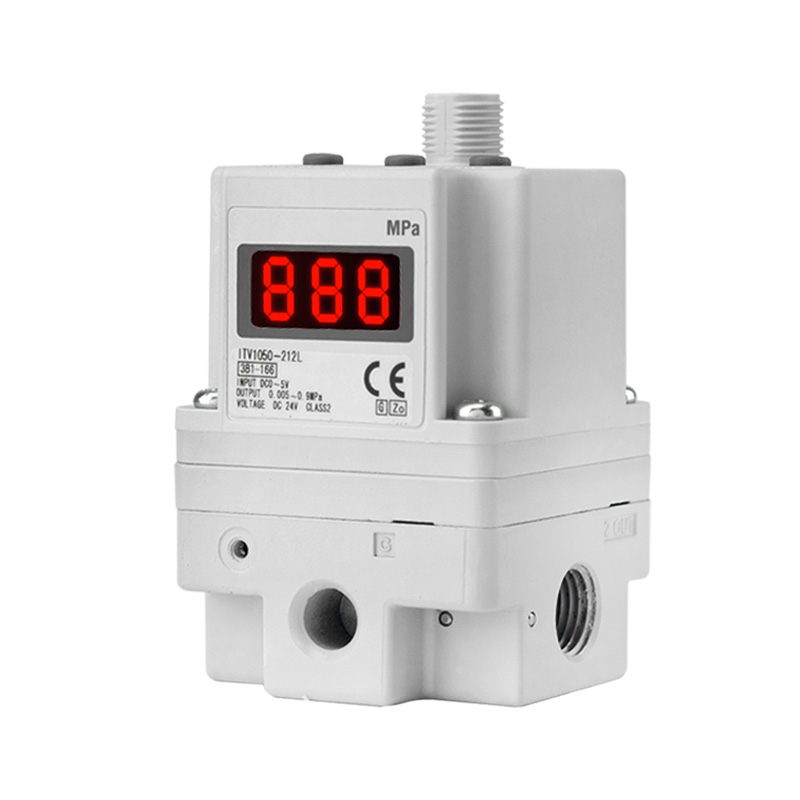

صمام تناسبي كهربائي هوائي عالي التدفق من سلسلة ITV

العلامة التجارية: SOLH من Richge Technology

تحديد موضع المنتج ومبدأ العمل

   1. تحديد موضع المنتج

     إن الصمام النسبي الكهربائي الهوائي عالي التدفق من سلسلة SOLH ITV هو مكون تحويل كهربائي إلى هوائي قابل للتبديل من SMC. إنه يحقق تعديلًا مستمرًا لضغط الهواء بدون خطوات عبر إشارات التحكم الكهربائية، ويحل محل صمامات تقليل الضغط اليدوية بالكامل لتحقيق تنظيم الضغط عن بعد تلقائيًا وعالي الدقة، وقد تم تحسينه خصيصًا لدوائر إمداد الهواء ذات التدفق الكبير للخدمة الشاقة.

   2. الوظيفة الأساسية والمبدأ

     - الوظيفة الأساسية: تحويل إشارة التحكم الكهربائية إلى ضغط هواء قابل للتعديل بدون خطوات لتنظيم الضغط تلقائيًا وعن بعد

     - مبدأ العمل: نظام التغذية الراجعة النسبي الكهربائي الهوائي ذو الحلقة المغلقة. يقوم مستشعر الضغط المدمج بمراقبة ضغط الإخراج في الوقت الفعلي ويصحح الانحراف تلقائيًا، مما يوفر دقة تحكم متميزة وسرعة استجابة سريعة

     -- درجة حماية البيئة: IP65 مقاوم للغبار والرذاذ، تشغيل مستقر في ظروف ورشة العمل الصناعية القاسية

الجدول المرجعي السريع لنموذج سلسلة التدفق العالي

المواصفات الفنية العامة العالمية

     - السائل المطبق: الهواء المضغوط الجاف

     - أقصى ضغط لإمدادات المدخل: 1.0 ميجا باسكال

     - درجة الحرارة المحيطة والمتوسطة: -5 ~ +60 درجة مئوية

     - مصدر الطاقة: DC24V ± 10% (الإصدارات الجزئية تدعم DC12-15V)

     - استهلاك الطاقة: ≥4 وات (الموديلات المجهزة بالاتصالات)

     - إشارة خرج الشاشة: خطي تناظري DC1-5V مع ضغط الإخراج الفعلي

     - خيارات خيط المنفذ: خيط متوازي Rc / NPT / G، تركيبات دفع سريعة اختيارية

أنواع إشارات الإدخال وتعريف لاحقة النموذج

  1. إشارات التحكم المتاحة

     -الإدخال التناظري (التيار الرئيسي): إشارة الجهد DC0-10V، إشارة التيار 4-20 مللي أمبير

     - إعداد مسبق متعدد المراحل: وظيفة ضبط الضغط الثابت للإدخال/الإخراج بـ 4 نقاط / 16 نقطة

     -- اتصال Fieldbus: RS-232C، وCC-Link، وDeviceNet، وPROFINET، وEtherNet/IP (يتطلب ملحقًا مخصصًا للوحة الاتصالات)

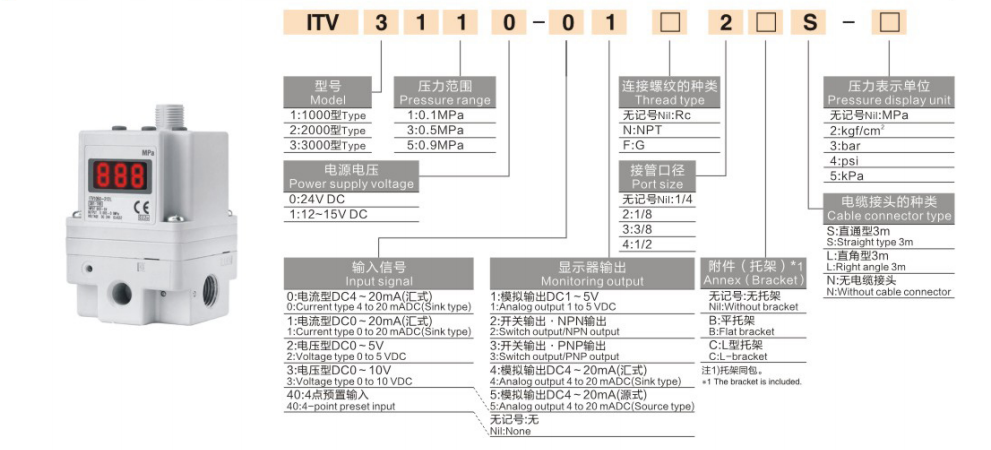

 2. مثال رمز النموذج: ITV2050-31F2BN3

     - ITV2050: سلسلة التدفق المتوسط ​​ITV2000

     -- 31: خيط منفذ G1/4

     --F: دعامة تثبيت مسطحة

     -- 2: إدخال الجهد التناظري DC0-10V

مزايا المنتج الأساسية

  1. ترقية أداء التدفق العالي بشكل كبير

     - زادت سعة التدفق القصوى بنحو 5 مرات مقارنة بسلسلة ITV القياسية ذات التدفق الصغير، مما يلبي تمامًا متطلبات الحركة الترددية السريعة للأسطوانات كبيرة التجويف والمعدات المتزامنة متعددة الأسطوانات.

  2. دقة عالية ممتازة واستقرار طويل الأمد

     - دقة التحكم في حدود ±1% F.S، وسرعة الاستجابة فائقة السرعة وتقلب الضغط الصغير، مثالية للتجميع الدقيق، ومعالجة أشباه الموصلات، والطلاء التلقائي وخطوط الإنتاج الأخرى عالية المستوى.

  3. مخطط تفصيلي مدمج وخفيف الوزن

     -- تم تقليل وزن طراز ITV2100 بنسبة 19% مقارنةً بالجيل السابق، ودعامة مرنة وقاعدة تثبيت لتناسب مساحة التثبيت المحدودة.

  4. عملية ذكية سهلة الاستخدام

     - شاشة رقمية LED مدمجة عالية السطوع لتصور قيمة الضغط في الوقت الحقيقي؛ مجهزة بخوارزمية التشخيص الذاتي وإخراج إنذار الخطأ لتبسيط استكشاف الأخطاء وإصلاحها والصيانة في الموقع.

سيناريوهات التطبيقات الصناعية النموذجية

     -- التحكم في الضغط للأسطوانات ذات التدفق الكبير والمحركات الهوائية: آلات التعبئة والتغليف ومعدات التوزيع واللصق الأوتوماتيكية

     - تبديل الضغط الآلي متعدد المراحل: معدات اللحام، محطات التثبيت، أنظمة التحكم في شد الأفلام والأسلاك

     - حلقات معالجة هوائية فائقة الدقة: تصنيع أشباه الموصلات، والاختبار البصري، ومعدات الأتمتة الطبية الدقيقة

     - ضبط مركزي للضغط عن بعد على خطوط الإنتاج الآلية: استبدل مجموعات متعددة من المنظمات اليدوية للتحكم الرقمي الشامل في الضغط

إرشادات اختيار النموذج

     - حدد السلسلة حسب معدل التدفق المطلوب: ITV1100 للتدفق الصغير الصغير، ITV2100 للتدفق المتوسط ​​العالمي، ITV3100 للمعدات الثقيلة عالية التدفق

     - تأكيد نطاق الضغط القابل للتعديل لتغطية جميع متطلبات ضغط العمل للعملية بالكامل (النطاق الكامل 0.005-0.9 ميجا باسكال اختياري)

     - نوع إشارة التحكم المتطابقة: الجهد التناظري DC0-10V كخيار قياسي؛ حدد لوحة اتصالات مخصصة إذا كانت هناك حاجة إلى التحكم الرقمي في fieldbus

     - تأكيد نموذج التثبيت: حامل قاعدة / حامل جانبي / حامل حامل ليتوافق مع تخطيط خط أنابيب الهواء في الموقع

ملخص جملة واحدة

     يحقق الصمام النسبي الكهربائي الهوائي عالي التدفق SOLH ITV تعديل الضغط الرقمي بدون خطوات عبر إشارات التحكم الكهربائية، ومجهز بقدرة تدفق كبيرة جدًا، وحماية صناعية IP65 وواجهات إشارة تناظرية/ناقل ميداني متعددة الأنواع، يعمل كمكون تحكم أساسي لتنظيم ضغط الهواء عن بعد وعالي الدقة وكبير الحجم في جميع الأنظمة الهوائية الآلية.
