العلامة التجارية: SOLH من Richge Technology
سلسلة SOLH 3A هي السلسلة السائدة3/2 صمام التحكم الاتجاهي الخارجي الذي يعمل بالهواء اتباع المواصفات القياسية Airtac. يتم تشغيله بواسطة إشارة الهواء فقط بدلاً من الملف الكهرومغناطيسي، وهو متخصص في الحركة التلسكوبية والتحكم في الضغط للأسطوانات أحادية الفعل. إنه يحقق منطقًا هوائيًا آمنًا ومستقرًا لسحب الهواء، وتثبيت الموضع والعادم، ويعمل كمكون أساسي للتحكم في السلامة للأنظمة الهوائية غير الكهربائية، والبيئات المقاومة للانفجار، والمعدات الآمنة من الفشل.
1.1 تعريف الواجهة القياسية ذات 3 منافذ
• ميناء P: منفذ مدخل الهواء الرئيسي لإمداد الهواء المضغوط
• ميناء: منفذ إخراج يعمل، متصل مباشرة بأسطوانات أحادية الفعل
• ميناء آر: منفذ العادم لتخفيف الضغط وإعادة الضبط السريع
1.2 منطق العمل والميزات الهيكلية
• تحكم هوائي واحد (3A110/210/310/410): إشارة هوائية للرجوع إلى الخلف، إعادة ضبط زنبركي تلقائي بعد قطع الإشارة، تصميم إعادة ضبط آمن من الفشل.
• تحكم هوائي مزدوج (3A120/220/320/420): التحكم المزدوج البديل في إشارة الهواء، يحافظ على الوضع الحالي بعد قطع الهواء مع وظيفة قفل الذاكرة.
• الهيكل الأساسي: هيكل عالي الدقة من نوع البكرة، محرك هوائي خارجي، هيكل متين من سبائك الألومنيوم، تشغيل قياسي خالي من التشحيم (تشحيم خاص متاح لظروف العمل القاسية).

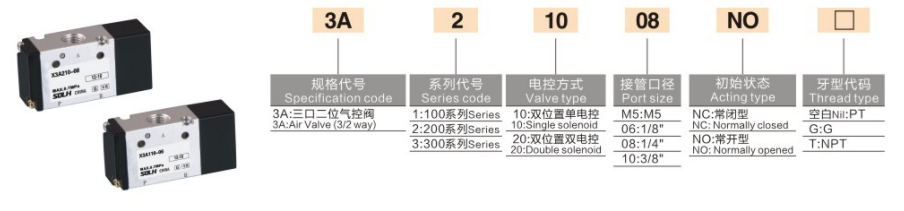

1. منطق الترميز: 3A [حجم السلسلة] [نوع التحكم] - [حجم المنفذ]
|
مقطع الكود |
تعريف تفصيلي |
|
3 أ |
3/2 سلسلة صمام التحكم الهوائي الخارجي |
|
حجم السلسلة |
1=100 سلسلة مايكرو؛ 2=200 سلسلة متوسطة؛ 3=300 سلسلة تدفق كبيرة؛ 4=400 سلسلة شديدة التحمل |
|
نوع التحكم |
1=تحكم هوائي واحد (إعادة ضبط الزنبرك)؛ 2=تحكم هوائي مزدوج (ذاكرة الموضع) |
|
حجم المنفذ |
M5 / 06=G1/8"; 08=G1/4"; 10=G3/8"; 15=G1/2" |
2. مواصفات النموذج المشترك وسيناريوهات التطبيق
|
نموذج |
مواصفة |
السيناريوهات القابلة للتطبيق |
|
3 أ110-M5 |
حجم صغير، تحكم هوائي واحد، خيط M5 |
اسطوانات صغيرة، معدات آلية صغيرة |
|
3 أ210-06 |
حجم متوسط، تحكم هوائي فردي، G1/8" |
أسطوانات لقط قياسية أحادية الفعل |
|
3 أ220-08 |
حجم متوسط، تحكم هوائي مزدوج، G1/4" |
محطات الضغط لفترة طويلة مع ذاكرة الموقف |
|
3 أ310-10 |
تدفق كبير، تحكم هوائي فردي، G3/8" |
اسطوانة تتحمل كبيرة ومعدات الدفع العالي |
|
عنصر المعلمة |
مواصفة |
|
وسيلة العمل |
هواء مضغوط مفلتر (دقة الترشيح ≥40μm) |
|
نطاق ضغط العمل |
0.15～0.8 ميجا باسكال |
|
ضغط إثبات |
1.2 ميجا باسكال |
|
نطاق درجة حرارة العمل |
-20 درجة مئوية～+70 درجة مئوية |
|
نوع مؤشر ترابط المنفذ |
خيط G قياسي، خيط NPT اختياري |
|
أقصى تردد للعمل (بدون تحميل) |
5 مرات/ثانية |
|
مادة الجسم |
سبائك الألومنيوم عالية القوة |
|
متطلبات التشحيم |
تصميم خالٍ من التشحيم (التشحيم الاختياري لظروف العمل الخاصة) |
• تصميم هوائي نقي مقاوم للانفجار: لا توجد مكونات كهربائية بالداخل، قابلة للتكيف تمامًا مع البيئات المتفجرة المتربة والرطبة والقابلة للاشتعال. فهو يضمن إعادة الضبط التلقائي وسلامة المعدات عند انقطاع مصدر الهواء أو الطاقة، مع موثوقية تشغيلية عالية جدًا.
• القدرة على التكيف مع وضع التحكم المزدوج: تحكم هوائي واحد لإعادة الضبط الآمن وعقد الضغط؛ تحكم هوائي مزدوج لذاكرة موضع قطع الهواء والقفل لفترة طويلة، مما يغطي جميع منطق التحكم التقليدي للأسطوانة أحادية الفعل.
• أداء الختم عالي الكفاءة: هيكل بكرة دقيق مع عملية معالجة سطحية خاصة، يتميز بضغط بدء تشغيل منخفض، وضيق هواء ممتاز، وتبديل مستقر وعمر خدمة طويل.
• تركيب مرن وموفر للمساحة: يدعم التثبيت التعسفي متعدد الزوايا. يمكن استخدامه بشكل مستقل أو متكامل مع قواعد متعددة لتشكيل مجموعات صمامات معيارية، مما يوفر مساحة تركيب المعدات بشكل فعال.
• التحكم في الأسطوانة أحادية المفعول: يحقق إجراءات تلسكوبية مثل الرفع والتثبيت والقلب، مع تمديد الأسطوانة عن طريق سحب الهواء وسحبها عن طريق إعادة ضبط الزنبرك.
• نظام التعشيق لسلامة المعدات: يتم إعادة ضبط الضغط وإطلاقه تلقائيًا عند فشل مصدر الهواء أو إيقاف تشغيل المعدات، مما يؤدي إلى تجنب التشويش الميكانيكي وضمان سلامة الإنتاج.
• محطات عمل الضغط على المدى الطويل: يحافظ وضع التحكم الهوائي المزدوج على موضع الأسطوانة الثابت دون إمداد هواء مستمر، وهو مناسب لعمليات التثبيت وتحديد المواقع لفترة طويلة.
سلسلة SOLH 3A عبارة عن صمام تحكم هوائي خارجي قياسي بـ 3/2 اتجاه مع أوضاع تحكم مفردة/مزدوجة في الهواء، وختم بكرة دقيق وجسم من سبائك الألومنيوم. إنه المكون الأساسي المفضل للعكس الآمن والتحكم في الضغط للأسطوانات الهوائية أحادية الفعل.
