صمام ميكانيكي من سلسلة VZM500 (VZM5) 5/2 اتجاه

صمام ميكانيكي 5/2 اتجاه من سلسلة VZM500 (VZM5) | صمام التحكم الهوائي بختم مرن متوسط ​​التدفق

العلامة التجارية: SOLH من Richge Technology | صمام هوائي ميكانيكي ذو 5 منافذ متوافق مع SMC

1. نظرة عامة على المنتج

     سلسلة SOLH VZM5 (VZM500) هي أصمام تحكم ميكانيكي متوسط ​​الحجم 5/2 اتجاه متوافق تمامًا مع معيار SMC. يعتمد هيكل الختم المطاطي المرن ذو الموثوقية العالية، ويتميز بالختم المستقر، الاستجابة السريعة وأداء التدفق المتوسط ​​الممتاز مع قيمة Cv تصل إلى 0.6. مزود بمنفذ Rc1/8 القياسي ورؤوس مشغل اختيارية كاملة، وهو يدعم تشغيل الحد الميكانيكي والتحكم اليدوي في الركض وقفل دائرة السلامة. مع التركيب المرن للقدم والتركيب المتكامل المتشعب، والمتانة العالية التردد والقدرة على التكيف مع الضغط الواسع، فهو بمثابة النموذج السائد القياسي لمزامنة الأسطوانة المزدوجة، وتبديل الدوائر الهوائية والتحكم الميكانيكي في الحد في خطوط الإنتاج الآلية.

2. المواصفات الفنية الأساسية

3. تعريف المنفذ ووضع الدائرة

  3.1 الوضع القياسي 5/2 اتجاه (تحكم مزدوج / تحكم ميكانيكي)

     1(P) = منفذ إمداد الهواء، 2(A) = منفذ الإخراج الإيجابي، 3(B) = منفذ الإخراج العكسي، 4(EXH) = منفذ العادم، 5(EXH) = منفذ العادم. يحقق التبديل ثنائي الاتجاه والعادم السريع للمحركات الهوائية.

  3.2 الوضع الاختياري 5/3 اتجاهات (الموضع الأوسط)

     النوع الاختياري المغلق الأوسط ونوع تخفيف الضغط المتوسط، يتكيف بدقة مع تحديد المواقع الهوائية، والحفاظ على الضغط ومتطلبات التحكم الدقيق في السكتة الدماغية.

  3.3 مواصفات المنفذ التجريبي

     المنفذ التجريبي EXH يستخدم خيط M5×0.8. يدعم الإصدار التجريبي الخارجي التحكم المستقل في مصدر الهواء، وهو مناسب للتحكم الهوائي المركزي وسيناريوهات مطابقة حلقة التدفق الكبير.

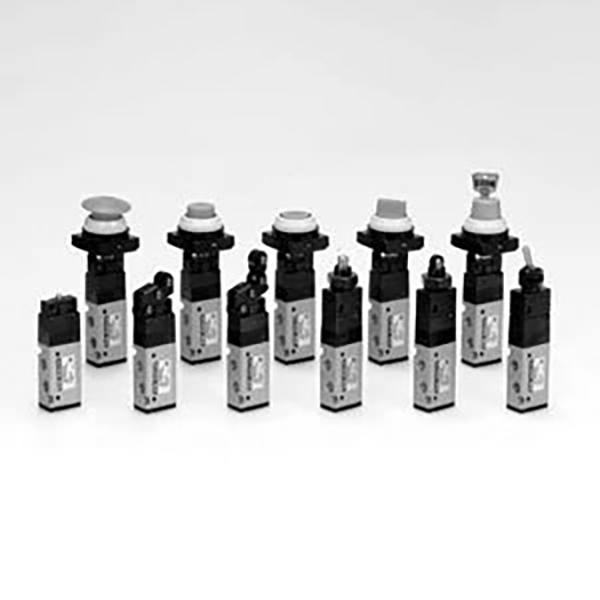

4. خيارات رأس المحرك ذات السلسلة الكاملة

5. قواعد ترميز النماذج والنماذج الشائعة

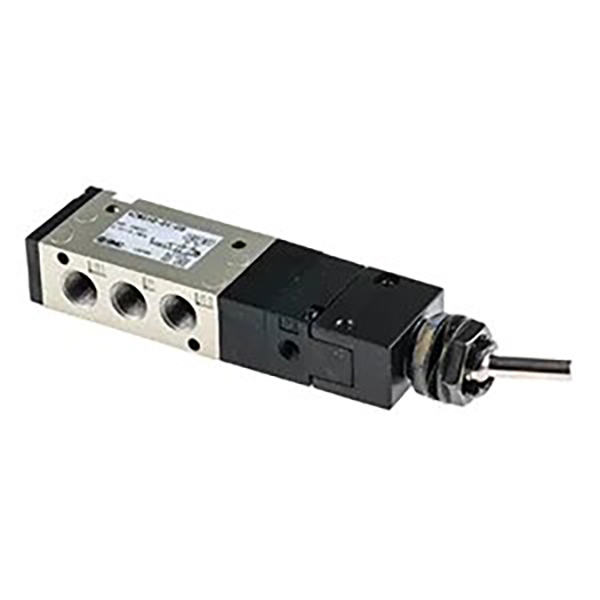

  5.1 تفسير النموذج (مثال: VZM550-01-08)

     • VZM550: صمام ميكانيكي أساسي بختم مرن قياسي 5/2 اتجاه

     • رمز المنفذ: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • رمز المحرك: 08=رافعة التبديل؛ 01=رافعة الأسطوانة؛ 30=زر الضغط؛ 37=الدفع والسحب

     • لاحقة اختيارية: -L=مع قوس القدم؛ -3=5/3 نوع الاتجاه؛ P = نوع الطيار الخارجي

  5.2 النماذج القياسية الأكثر مبيعًا

     • VZM550-01-01: 5/2 اتجاه، ذراع الأسطوانة الأساسية، منفذ Rc1/8، مفضل لسيناريوهات الحد الميكانيكي العامة

     • VZM550-01-30: 5/2 اتجاه، نوع زر الضغط، منفذ Rc1/8، مناسب لتشغيل المعدات اليدوية وتصحيح الأخطاء

     • VZM550-01-37: 5/2 اتجاه، نوع الدفع والسحب، منفذ Rc1/8، للقفل اليدوي والتحكم في مكافحة سوء التشغيل

     • VZM550-01-02: 5/2 اتجاه، رافعة دوارة أحادية الاتجاه، منفذ Rc1/8، تحكم احترافي في الحد من الارتداد

6. مزايا المنتج الأساسية

  6.1 التدفق القياسي المتوسط ​​والكبير

     مُجهز بمنفذ Rc1/8 عالمي ومعامل تدفق Cv=0.6، مما يتوافق تمامًا مع الدوائر الهوائية ذات التدفق المتوسط، مما يحقق عملًا متزامنًا مستقرًا للأسطوانات المزدوجة وربطًا موثوقًا للمشغلات المتعددة.

  6.2 الختم المرن عالي الثبات

     يعتمد هيكل الختم المرن الأساسي للصمام المطاطي المتكامل، ويتميز بعدم التسرب، وعقد الضغط المستقر وسرعة الاستجابة السريعة. إنه يوفر عمر خدمة طويل وتكلفة صيانة منخفضة للغاية في ظل ظروف العمل الصناعية التقليدية.

  6.3 أوضاع التشغيل ذات التغطية الكاملة

     خيارات المشغل الكاملة، بما في ذلك الأسطوانة، والمكبس، ورافعة التبديل، والأزرار، وأنواع الدفع والسحب، تغطي بشكل كامل الحد الميكانيكي، والتشغيل التلقائي، والتصحيح اليدوي، وسيناريوهات تطبيق قفل الأمان.

 6.4 التركيب المرن المتنوع

     يدعم تركيب دعامة القدم المستقلة وتركيب المجموعة المتكاملة المتعددة. يمكن توصيل منافذ EXH التعسفية عبر أنابيب للعادم، والتكيف مع تخطيط اللوحة الكثيفة ومساحة التثبيت المحدودة.

  6.5 المتانة الصناعية عالية التردد

     يدعم ما يصل إلى 300c.pm تشغيل دوري عالي التردد، مع مقاومة ممتازة للصدمات والاهتزاز. إنه يتكيف بشكل ثابت مع التشغيل المستمر طويل المدى للمعدات الصناعية الثقيلة.

  6.6 التصميم التجريبي الخارجي القابل للتوسيع

     يحقق وضع التحكم التجريبي الخارجي الاختياري تحكمًا مركزيًا وعن بعد في مصدر الهواء، مما يلبي المتطلبات المطابقة للدوائر الرئيسية ذات التدفق الكبير والأنظمة الهوائية المتكاملة الآلية.

7. سيناريوهات التطبيق النموذجية

     • التحكم المتزامن ثنائي الاسطوانة: ضمان العمل التعاوني المتزامن للأسطوانات المزدوجة في المعدات الآلية لتحسين اتساق التشغيل.

     • تبديل الدائرة الهوائية: تبديل المشبك / فك المشبك للتركيبات والتركيبات، وتبديل المحطة والتحكم في اتجاه الحلقة الهوائية.

     • تشغيل الحد الميكانيكي: إطلاق الإشارة في مكانها وحماية التعشيق الميكانيكي عبر مشغلات الرافعة الدوارة.

     • التحكم في التشغيل اليدوي: تصحيح أخطاء المعدات، وبدء/إيقاف التشغيل اليدوي، والتحكم اليدوي باللوحة عبر أنواع الأزرار والدفع والسحب.

     • دائرة حماية السلامة: إعادة ضبط التوقف في حالات الطوارئ وحماية قفل باب الأمان مع مشغلات قابلة للقفل ورأس الفطر.

     • صناعة الأتمتة العامة: التحكم في الموضع عالي التردد والربط متعدد المحركات لمعدات التعبئة والتغليف والطباعة والتصنيع الإلكتروني.

8. مقارنة اختيار نماذج سلسلة VM

ملخص جملة واحدة

     يتم دمج الصمام الميكانيكي ذو الاتجاهين 5/2 من سلسلة SOLH VZM500 (VZM5).منفذ Rc1/8 القياسي، وتدفق متوسط ​​Cv0.6 كبير، ومشغلات متعددة الوظائف من سلسلة كاملة وأوضاع تثبيت مرنة، كونه المكون الأساسي السائد القياسي للتحكم المتزامن الآلي ثنائي الأسطوانة وأنظمة تبديل الدوائر الهوائية.
