صمام ميكانيكي متوسط ​​الحجم ذو 3 منافذ من سلسلة VM4 (VM400).

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     سلسلة VM4 (VM400) عبارة عن صمام ميكانيكي قفاز متوسط ​​الحجم ذو 3 منافذ قابل للتبديل بالكامل مع موديلات SMC الأصلية، ويتم وضعه بين سلسلة VM1 الصغيرة وسلسلة VM2 القياسية عالية التدفق. وهو يدعم نطاق التشغيل الكامل من التفريغ (-100 كيلو باسكال) حتى 1.0 ميجا باسكال من الضغط الإيجابي مع منفذ Rc1/8 العالمي، وتصميم الأنابيب المزدوجة الجانبية/السفلية، والبنية المعدنية القوية، وعمر الخدمة الطويل للغاية، ورؤوس المحرك الكاملة القابلة للتبديل. تم اعتماده على نطاق واسع للكشف عن حدود السكتة الدماغية وتشغيل الركض اليدوي ودوائر التعشيق الآمنة على معدات التشغيل الآلي العامة.

المواصفات الفنية الأساسية

  1. المعلمات العامة الأساسية

     --  رمز السلسلة: VM400 (الاسم المختصر VM4)

     --  نوع الدائرة: 3/2 اتجاه؛ مغلق عادة (معيار NC)، مفتوح عادة (لا يوجد اختياري

     --  الهيكل: نوع القفاز المباشر، إغلاق محكم، مقاوم للغبار، عمر خدمة ممتد

     --  السائل المطبق: الهواء المضغوط، الغاز الخامل

     --  نطاق ضغط التشغيل: -100 كيلو باسكال ~ 1.0 ميجا باسكال (متوافق مع الفراغ، ميزة على VM2)

     --  درجة الحرارة المحيطة والمتوسطة: -5 ~ +60 درجة مئوية (لا يسمح بالتجمد الداخلي)

     --  مؤشر ترابط المنفذ: Rc1/8 (01)؛ اختياري NPT1/8 (N01)، G1/8 (F01)

     --  أداء التدفق: مساحة مقطعية فعالة 7 مم²، السيرة الذاتية = 0.38

     --  الوزن الصافي: الطراز الأساسي القياسي 110 جرام

     --  تخطيط الأنابيب: المنفذ الجانبي (01)، المنفذ السفلي (00)

     --  التشحيم: خالي من التشحيم؛ زيت تشحيم التوربينات ISO VG32 اختياري

     - الحد الأقصى لتردد التبديل: 60 دورة/دقيقة لأزرار الضغط/المشغلات الدوارة؛ 6 دورات/دقيقة للمقبض/رؤوس التحديد

     --  مقاومة الصدمات والاهتزازات: مقاومة الصدمات 1000 م/ث²، مقاومة الاهتزاز 70 م/ث² (درجة صناعية ثقيلة)

  2. الأبعاد الكلية الخارجية (مم)

     --  إصدار المنفذ الجانبي: 18 × 30 × 57

     --  إصدار المنفذ السفلي: 18 × 30 × 62

  3. تعريف ومنطق دائرة 3 منافذ

     - المنفذ 1(P): مدخل إمداد الهواء الرئيسي

     --  المنفذ 2 (أ): منفذ إخراج إشارة التحكم

     --  المنفذ 3(R): منفذ العادم

     --  المنطق المغلق عادة NC: غير نشط ← P مقطوع من A، A متصل بالعادم R؛ بعد التشغيل ← P يتصل بـ A، A يفصل العادم R

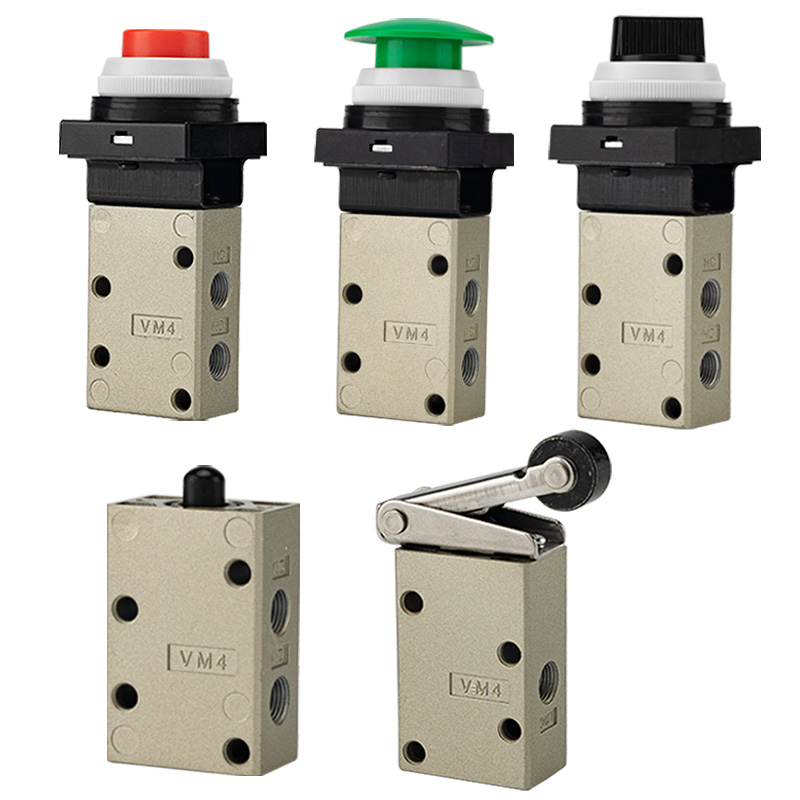

مجموعة كاملة من رؤوس المحرك القابلة للتبديل

  1. نوع الرافعة الدوارة (الأكثر شيوعًا لاستشعار حدود السكتة الدماغية)

     - VM431: رافعة أسطوانة بلاستيكية قياسية من نوع POM

     - VM431S: رافعة دوارة من الفولاذ المقوى للتشغيل المستمر الثقيل المقاوم للتآكل

     -- VM432: رافعة دوارة مضادة للارتداد في اتجاه واحد للتخلص من سوء تشغيل الزناد العكسي

 2. نوع المكبس المستقيم

     - VM430: نموذج قاعدة المكبس المستقيم القياسي، يدعم ملحقات المشغل الخاصة المخصصة

  3. رؤوس إيقاف الطوارئ بزر الضغط والفطر (الركض اليدوي وقفل الأمان)

     - VM432: زر ضغط قياسي مسطح

     - VM432Y: رأس فطر أصفر عالي الوضوح للتوقف في حالات الطوارئ

     - VM432R: زر التوقف في حالات الطوارئ على شكل فطر أحمر

     --VM432G: زر الضغط ذو المؤشر الأخضر

  4. المقبض / المحدد / مشغلات السلامة القابلة للقفل

     --VM434: مقبض اختيار دوار ذو وضعين/3 أوضاع

     - VM435: زر ضغط قابل للقفل لمنع التشغيل الخاطئ غير المقصود

     - VM436: مشغل رافعة المفصلة

شرح كود النموذج

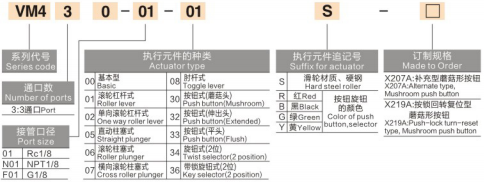

 1. (مثال: VM431-01-01S)

     - VM431: دائرة ثلاثية المنافذ + مشغل رافعة دوارة

     -- 01: رمز مؤشر ترابط المنفذ (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: تخطيط أنابيب المنفذ الجانبي (00 = تخطيط المنفذ السفلي)

     -- S: أسطوانة فولاذية مقواة (بدون لاحقة = أسطوانة بلاستيكية POM قياسية)

     -- علامة لاحقة اللون: Y = فطر أصفر، R = فطر أحمر، G = زر ضغط أخضر

  2. النماذج القياسية الشعبية

     -- VM431-01-01A: رافعة بكرة POM ذات 3 منافذ، منفذ جانبي Rc1/8 (نموذج عالمي للأغراض العامة)

     -- VM431S-01-01A: أسطوانة فولاذية مقوية ذات 3 منافذ، ظروف عمل شديدة التحمل مقاومة للتآكل

     --  VM430-01-00A: مكبس مستقيم بثلاثة منافذ، ومنفذ سفلي لتجميع المشغل المخصص

     - VM432Y-01-01A: صمام إيقاف الطوارئ ذو رأس الفطر الأصفر ذو 3 منافذ

مزايا المنتج الأساسية

     - فراغ مزدوج واسع للغاية ونطاق ضغط إيجابي: تشغيل مستقر من -100 كيلو باسكال فراغ يصل إلى 1.0 ميجا باسكال، متوافق مع كل من امتصاص الفراغ ودوائر الضغط الإيجابي القياسية (لا يمكن لـ VM2 دعم الفراغ)

     - بناء ختم قفاز موثوق: إحكام ممتاز للهواء، ومقاومة تلوث الغبار، واستجابة سريعة ودورة خدمة طويلة للغاية

     - الخيط القياسي العالمي Rc1/8: حجم المنفذ المعتمد على نطاق واسع لمعدات التشغيل الآلي العامة مع إمكانية التبديل الرائعة

     - تخطيط الأنابيب المزدوجة الجانب / السفلي: تخطيط تركيب مرن لتكديس الألواح الكثيفة والمعدات ذات المساحة المحدودة

     - مجموعة كاملة من مشغلات السلسلة الكاملة: رافعة دوارة، ومكبس، وزر ضغط مسطح، ورأس فطر ملون، ومقبض دوار، ورؤوس قابلة للقفل تغطي بالكامل حد السكتة الدماغية، والركض اليدوي، وإيقاف الطوارئ ومتطلبات التحكم في المحدد

     -- بناء صناعي قوي للخدمة الشاقة: جسم صمام معدني صلب، وأسطوانة فولاذية صلبة اختيارية ومقاومة عالية للصدمات/الاهتزاز لخطوط الإنتاج المستمرة القاسية

     -- تصميم خالٍ من التشحيم ولا يحتاج إلى صيانة: تكلفة تشغيل منخفضة وبيئة دائرة هواء نظيفة خالية من الزيت

سيناريوهات التطبيقات الصناعية النموذجية

     - الكشف عن حد شوط المعدات: ردود فعل كاملة للموضع للأسطوانة والطاولة المنزلقة مع مشغل رافعة الأسطوانة

     - دوائر التحكم في امتصاص الفراغ وإطلاقه (تشغيل مستقر عند ضغط سلبي -100 كيلو باسكال)

     - اختبار التشغيل اليدوي وتشغيل المعدات عبر مشغلات أزرار الضغط على اللوحة

     -- قفل طوارئ لسلامة الماكينة: رأس فطر أصفر/أحمر لإغلاق دائرة الهواء بسرعة

     - تبديل هوائي للتركيبات والتركيبات لحلقات التثبيت/التثبيت

     - آلات التعبئة والتغليف والطباعة والنسيج ذات التحكم الميكانيكي عالي التردد في الزناد

     -- ردود فعل إشارة موضع محطة العمل الآلية الصغيرة ودوائر تعشيق السلامة الميكانيكية

جدول مقارنة الاختيار: سلسلة VM1 / VM2 / VM4

ملخص جملة واحدة

     تم تجهيز الصمام الميكانيكي القفاز المتوسط ​​ذو 3 منافذ SOLH VM4 بمنفذ Rc1/8 عالمي، وسعة التدفق = 0.38، والتوافق الكامل مع ضغط الفراغ ~ 1.0 ميجا باسكال، وختم القفاز الموثوق، والمحركات الكاملة القابلة للتبديل، وتصميم الأنابيب المزدوجة الجانبية/السفلية، بمثابة صمام التحكم الميكانيكي المتوسط ​​المفضل لجميع ظروف العمل التي تتطلب التشغيل الفراغي، ومقاومة التآكل والأداء المستقر على المدى الطويل.
