سلسلة مكونات تعمل بالهواء المضغوط

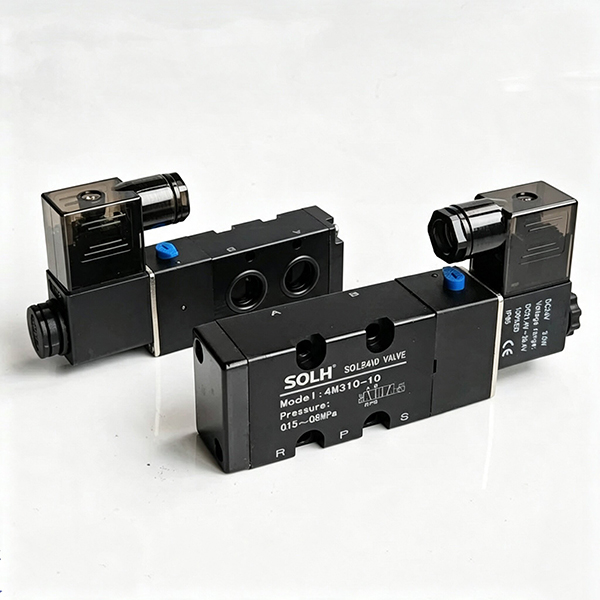

تتوافق صمامات الملف اللولبي ذات الاتجاهين 5/2 من سلسلة SOLH 4M بشكل صارم مع معايير تركيب NAMUR الدولية، وهي مصممة خصيصًا للتجميع المباشر على المحركات الهوائية التي تقود الصمامات الكروية وصمامات الفراشة. تأتي القاعدة السفلية المدمجة مع ممرات هوائية P وA وB وR1 وR2 مدمجة مسبقًا، مما يتيح الالتحام السلس مع تجاويف هواء المحرك بدون أنابيب خارجية لمنافذ العمل A/B. يعمل هذا التصميم المبسط على تقليل أعباء عمل تخطيط خطوط الأنابيب ونقاط تسرب الهواء المحتملة بشكل كبير مقارنةً بصمامات الملف اللولبي التقليدية من سلسلة 4V المتصلة بالأنبوب. تعتمد هذه المجموعة بناء بكرة تجريبية داخلية مع تشغيل خالي من الزيت، ويتم تقديمها في تكوينات إعادة ضبط الزنبرك أحادية الملف (4M×10) وذاكرة الإغلاق ذات الملف المزدوج (4M×20) التي تغطي ثلاث درجات للحجم: 4M100، و4M200 السائدة، و4M300 عالي التدفق. يتم إعادة ضبط متغيرات التحكم الكهربائي الفردي تلقائيًا تحت شد الزنبرك بمجرد فصل الطاقة لسيناريوهات إعادة الضبط الآمنة، بينما تحتفظ إصدارات التحكم الكهربائي المزدوج بوضع التبديل الخاص بها بشكل ثابت بعد انقطاع التيار الكهربائي للحفاظ على حالة فتح/إغلاق الصمام لقفل خط الأنابيب على المدى الطويل. تم تجهيز كل وحدة بزر تجاوز يدوي مثبت على الجانب لإجراء اختبار التشغيل والصيانة بسهولة دون اتصال بالإنترنت. تدعم الملفات جهد التيار المتردد/المستمر العالمي المستخدم على نطاق واسع مع حماية IP65 ضد الغبار ومقاوم للماء، وهي مناسبة لظروف العمل الصارمة في معالجة المياه وخطوط الأنابيب الكيميائية وتبديل السوائل الصناعية العامة. السلسلة متوافقة من حيث الأبعاد مع قواعد المتشعبة المشتركة مع سلسلة 4V المكافئة، مما يدعم تركيب المحرك المستقل أو تجميع جزيرة الصمام المركزية عبر المشعبات متعددة المحطات. مع واجهة NAMUR القياسية المعتمدة، القابلة للتبديل مع سلسلة Airtac 4M السائدة، فهي بمثابة مكون تحكم مطابق مخصص للتنظيم الآلي للتشغيل والإيقاف لمشغلات الكرة الهوائية وصمام الفراشة.

يتضمن صمام الملف اللولبي المدمج الذي يعمل بالطيار SOLH 7V متغيرات كاملة 5/2 و5/3، تغطي إرجاع الزنبرك بملف واحد، وإغلاق بملف مزدوج وثلاث وظائف مركزية: مركز مغلق، عادم مركزي، مصدر ضغط مركزي. إنها تعتمد تصميمًا داخليًا متكاملاً لمسار العادم المركزي مع قدرة تدفق أعلى بنسبة 30% تقريبًا من صمامات سلسلة 4V التقليدية، وتتميز باستجابة التبديل ≥50 مللي ثانية وأقصى تردد تشغيل يصل إلى 5 هرتز. تولد ملفات الطاقة المنخفضة للغاية حرارة أقل للتنشيط المستمر، مع استهلاك طاقة تيار مستمر يبلغ 0.7 وات وتيار متردد 1.1 فولت أمبير. يتم تقديم تشكيلة كاملة الحجم من M5 إلى 3/8 بوصة، مما يدعم كلاً من منافذ الخيوط القياسية والتركيبات السريعة. يمكن تركيب الصمامات بشكل فردي أو مكدسة على مجمعات ألومنيوم متعددة المحطات لتوفير مساحة الخزانة وتبسيط أنابيب الهواء الرئيسية. يتراوح ضغط التشغيل من 0.15 إلى 0.8 ميجا باسكال مع درجة حرارة العمل -20 درجة مئوية إلى 70 درجة مئوية. يوفر جسم الصمام المصنوع من الألومنيوم المصبوب عمر خدمة طويل للختم، ويستخدم على نطاق واسع لتبديل اتجاه الأسطوانة والهواء المضغوط المركزي السيطرة على جميع خطوط الإنتاج الآلي.

صمام الملف اللولبي ذو 5 منافذ الذي يعمل بشكل تجريبي من سلسلة SOLH SY قابل للتبديل بالكامل مع صمامات SMC المطابقة، بما في ذلك نماذج SY3000 mini وSY5000 المتوسطة السائدة وSY7000 الكبيرة وSY9000 الكبيرة جدًا. يوفر خيارات دائرة كاملة: 5/2 ملف فردي/مزدوج و5/3 ثلاثي المواضع مع مركز مغلق وعادم مركزي ووظائف إمداد الضغط المركزي. تعمل الملفات القياسية بقدرة 0.35 وات والملفات الاختيارية الموفرة للطاقة ذات الطاقة المنخفضة للغاية بقدرة 0.1 وات على توليد حرارة قليلة للتنشيط المستمر. يعمل الإصدار التجريبي الداخلي بـ 0.1~0.7 ميجا باسكال، بينما يدعم الإصدار التجريبي الخارجي بيئة التفريغ -100 كيلو باسكال. يصل التخزين المؤقت المحكم الغلق إلى 200 مليون دورة تبديل. يتم ترتيب منافذ الهواء على الجانب والأعلى والأسفل لتوجيه الأنابيب بشكل مرن. تعتمد الصمامات تصميمًا مدمجًا متوافقًا مع جزر الصمامات المتشعبة SS5Y، مما يتيح صيانة الصمام الفردي دون تفكيك البنك بالكامل، مع موصل قابس IP65 وتصنيف قاعدة المتشعب IP67. توفر المجاري الداخلية المحسنة تدفقًا أعلى بنسبة 80% تقريبًا من الصمامات القديمة، كما تمنع شبكة الفلتر التجريبية المدمجة البكرة من الالتصاق بالغبار. يستخدم على نطاق واسع لتبديل اتجاه الأسطوانة والتحكم الهوائي المركزي في أشباه الموصلات ولحام السيارات والتعبئة ومعدات الأتمتة الطبية.

تشتمل صمامات الملف اللولبي السائل ذات الاتجاهين والمغلقة عادةً من سلسلة SOLH 2S على خطين كاملين: نماذج الفتحة الصغيرة ذات التأثير المباشر 030/050 والتجويف الكبير الذي يتم تشغيله بشكل تجريبي 150 ~ 500، للتحكم التلقائي في التشغيل والإيقاف للمياه النظيفة والهواء المضغوط وقطع المبرد وزيت التشحيم وخطوط الأنابيب السائلة ضعيفة التآكل. يتيح الإصدار المباشر بدء التشغيل بدون ضغط دون حد أدنى للضغط التفاضلي، ويتميز بحجم صغير واتجاه تركيب عالمي وتبديل سريع بالميلي ثانية، وهو مثالي لتطبيقات التدفق الصغير منخفضة الضغط مثل تبريد أداة الآلة ذات النقطة الواحدة وفروع الهواء/الماء الدقيقة 3C ومعدات التنظيف الصغيرة. يتطلب النوع الذي يتم تشغيله بشكل تجريبي فرق ضغط لا يقل عن 0.05 ميجا باسكال للفتح الكامل، ويوفر تدفقًا كبيرًا للغاية مع ملفات منخفضة الحرارة ومنخفضة القوة الكهربائية، ومناسبًا لرؤوس تصريف ضاغط الهواء، وخطوط مياه الرش الرئيسية وخطوط أنابيب معالجة المياه المتداولة عالية التدفق. تم تجهيز أختام مطاط النتريل القياسية NBR، مع أختام اختيارية مقاومة للحمض والماء الساخن EPDM. تتوفر معايير الخيوط الدولية المتعددة (PT/G/NPT) وفولتية الملف العالمية العالمية (DC12/24V، AC24/110/220V)، مدعومة بخيارات توصيل DIN وأسلاك توصيل الأسلاك. تسمح الملفات المقاومة للحرارة بالتنشيط المستمر على المدى الطويل. دليل الاختيار: نوع التشغيل المباشر لخطوط الأنابيب ذات الضغط الثابت أقل من 0.05 ميجا باسكال وتدفق فرعي صغير؛ إصدار تجريبي للرؤوس الرئيسية G1/2 وما فوق مع ضغط عالٍ مستقر وتدفق دوران كبير. يعد ختم EPDM إلزاميًا للمياه الساخنة ووسائط السوائل المخصصة للطعام.

يشتمل صمام الملف اللولبي السائل ذو الاتجاهين والمغلق عادةً من سلسلة SOLH 2W مع هيكل من النحاس الصلب على نماذج 030/050 ذات فتحة صغيرة تعمل مباشرة وتجويف كبير يتم تشغيله بشكل تجريبي من 150 إلى 500، وهو مصمم للتحكم التلقائي في التشغيل والإيقاف للمياه النظيفة والهواء المضغوط وقطع المبرد وزيت التشحيم وخطوط أنابيب السوائل ضعيفة التآكل. يحقق الإصدار ذو التأثير المباشر بدء تشغيل ضغط تفاضلي صفر مع عدم وجود حد أدنى لضغط العمل، ويتميز بحجم صغير واتجاه تركيب عالمي وتبديل عالي التردد بالمللي ثانية، وهو مثالي لفروع التدفق الصغير ذات الضغط المنخفض ودوائر المياه المساعدة الفراغية والتبريد أحادي النقطة لأدوات الآلات الصغيرة. يتطلب النوع الذي يتم تشغيله بشكل تجريبي حدًا أدنى من الضغط التفاضلي عند بدء التشغيل يبلغ 0.05 ميجا باسكال، ويوفر تدفقًا كبيرًا للغاية مع ملفات منخفضة الطاقة منخفضة الارتفاع في درجة الحرارة، ومناسبة لخطوط الصرف الرئيسية لضاغط الهواء، ودوائر مياه الرش الرئيسية للتجميع العام، وخطوط أنابيب التدوير عالية التدفق لأنظمة معالجة المياه. تم تجهيز الأختام المطاطية النتريل NBR القياسية بأختام اختيارية مقاومة للحرارة والأحماض EPDM من الدرجة الغذائية. تتوفر معايير الخيوط الدولية المتعددة (PT/G/NPT) وفولتية الملف كاملة النطاق (DC12/24V، AC24/110/220V)، مدعومة بمقابس توصيل DIN لأسلاك الخزانة وأسلاك مقاومة للماء IP65 للمعدات الخارجية الرطبة. تسمح الملفات المقاومة للحرارة بالتنشيط المستمر لمدة 24 ساعة دون إرهاق. إرشادات الاختيار: اختر النوع ذو التأثير المباشر لخطوط الأنابيب ذات الضغط الثابت أقل من 0.05 ميجا باسكال والتدفق الجزئي أحادي النقطة؛ حدد متغيرًا يتم تشغيله بشكل تجريبي للرؤوس الرئيسية G1/2 وما فوق مع دوران كبير مستقر عالي الضغط. يعد ختم EPDM إلزاميًا للمياه الساخنة والمياه النقية ووسائط السوائل المخصصة للطعام.

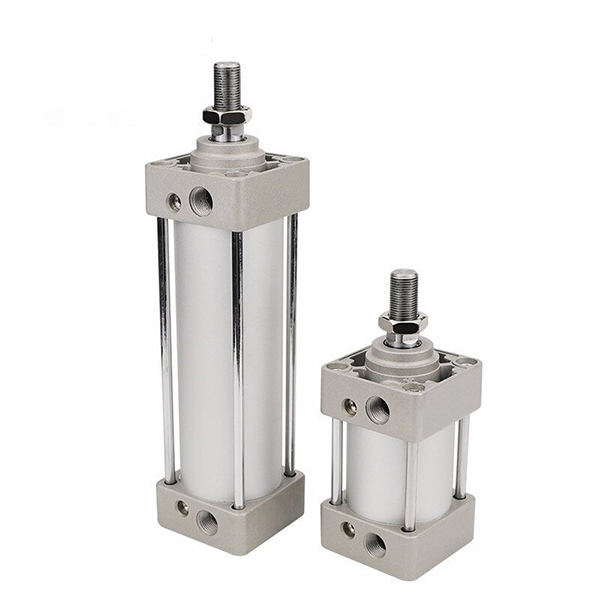

إن الأسطوانة القياسية لقضيب الربط خفيفة الوزن SOLH MBB هي نموذج خفيف الوزن مطور، وأخف بنسبة 10% من سلسلة MB التقليدية ومتوافقة تمامًا مع معايير ISO15552 للاستبدال المباشر لأسطوانات قضيب الربط المستوردة. تتميز بوسادة هوائية قابلة للتعديل ذات طرفين وأغطية طرفية مربعة، مما يضمن صلابة عالية، ضوضاء منخفضة وتشغيل مستقر بدون زيت، مناسب لظروف العمل ذات التحميل المتوسط ​​وعالية التردد. إنه يغطي متغيرات متعددة وخيارات تركيب متنوعة، ويستخدم على نطاق واسع في معدات النقل وآلات التشغيل الآلي العامة. مع الإنتاج الضخم الناضج والمخزون الكافي، فإنه يدعم إمدادات الدفعات المستقرة والصادرات في جميع أنحاء العالم.

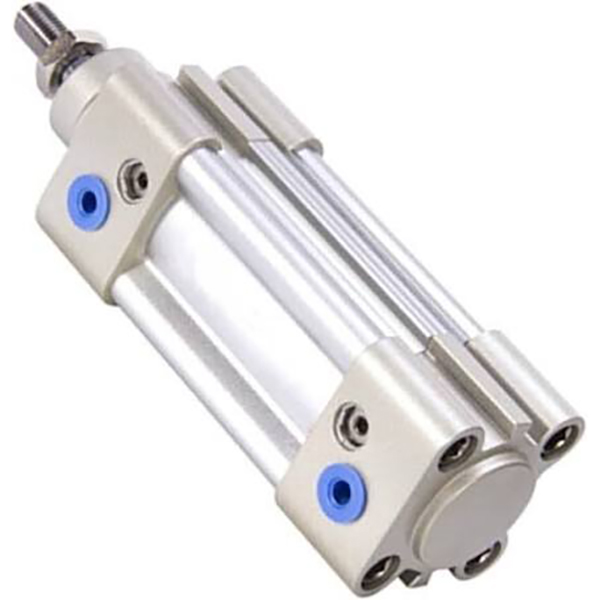

تتوافق أسطوانة التشكيل الجانبي الخالية من قضبان الربط SOLH SAI مع معيار ISO15552، وهي قابلة للتبديل الأبعاد مع سلسلة FESTO DNC وSE. يعتمد على أسطوانة ألومنيوم مدمجة على شكل حرف M، وهي مزودة بوسادة هوائية قابلة للتعديل ذات طرفين ووسادة مرنة PPV وأخاديد مستشعر مزدوجة الجانب. تشمل المتغيرات الكاملة قضيبًا فرديًا، وقضيبًا مزدوجًا، وشوطًا قابلًا للتعديل، وقابلًا للقفل، وأسطوانة مدمجة بصمام SAIF. إنه يدعم التشغيل الخالي من الزيت مع ضغط بدء منخفض. أحجام التجويف φ32~200 مم، وشوط مخصص يصل إلى 2000 مم، وخيارات تركيب ISO متنوعة. تستخدم على نطاق واسع في آلات التعبئة والتغليف والناقلات وأتمتة الأدوات الآلية. الإنتاج الضخم المستقر والمخزون الكافي يجعله مشغلًا خطيًا عامًا فعالاً من حيث التكلفة لمعدات أتمتة التصدير.

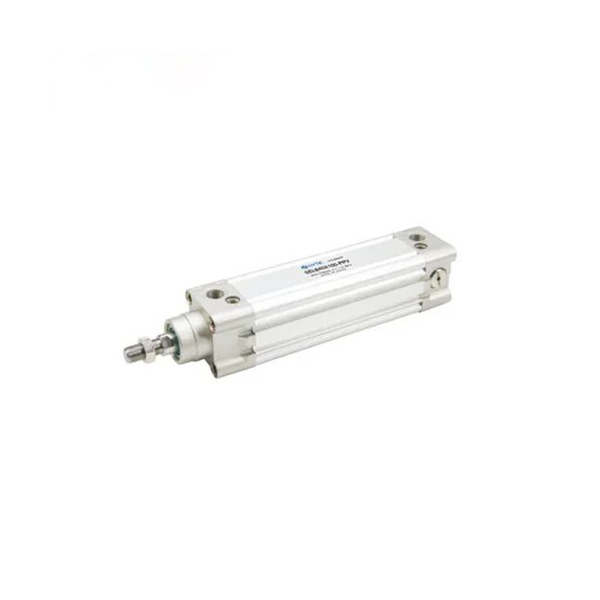

تتوافق الأسطوانة القياسية المربعة الخالية من قضبان الربط SOLH SE مع معايير ISO15552 وVDMA24562، وهي قابلة للتبديل مباشرة مع سلسلة FESTO DNC وSMC CP96S. توفر أسطوانة الألومنيوم المربعة المدمجة صلابة عالية، ومزودة بوسادة هوائية قابلة للتعديل ذات طرفين وأخاديد مستشعر ثلاثية الجوانب للتركيب المرن. تشمل المتغيرات قضيبًا مفردًا، وقضيبًا مزدوجًا، ونوعًا قابلًا للضبط، ونوعًا قابلًا للقفل من النوع BSE، وهو مناسب للأحمال المتوسطة والثقيلة والتطبيقات عالية التردد طويلة الشوط. يدعم البرميل الصلب المؤكسد التشغيل بدون زيت مع خيارات تركيب متعددة، ويتم اعتماده على نطاق واسع لأدوات الماكينات والتعبئة وأتمتة الناقل. خدمة مخصصة طويلة الشوط ومخزون كافٍ وإمدادات ثابتة بكميات كبيرة لمصنعي الأتمتة العالميين.

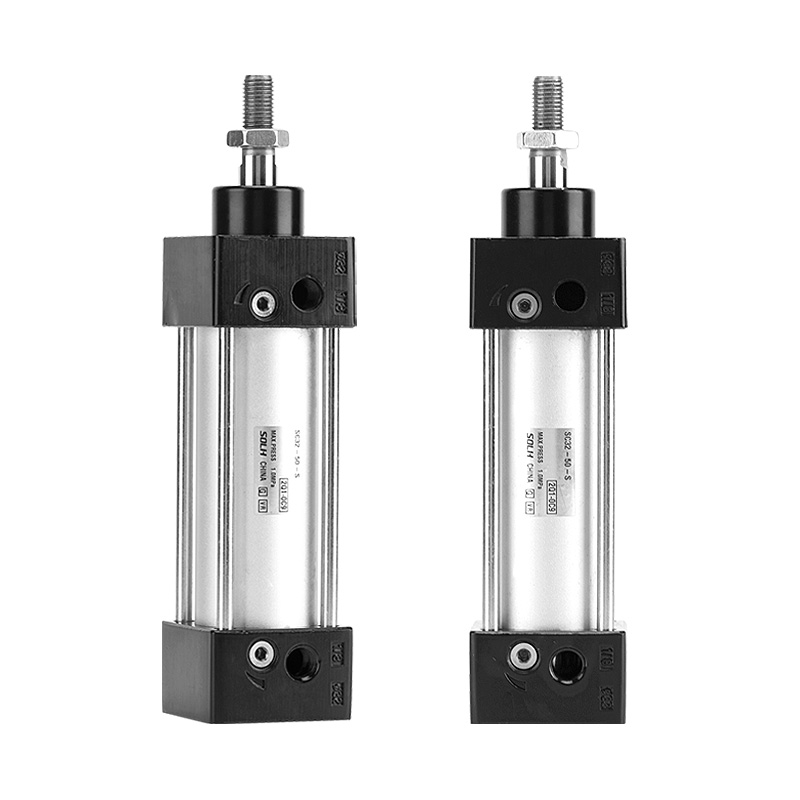

تتبنى الأسطوانة القياسية لقضيب الربط الاقتصادي SOLH SC أربعة قضبان ربط لربط أغطية النهاية بصلابة عالية ومقاومة للصدمات، ويتم اعتمادها على نطاق واسع كمشغل هوائي عام. تتراوح أحجام التجويف من φ32 إلى 250 مم، وهي مجهزة بوسادة هوائية قابلة للتعديل ذات طرفين لتقليل التأثير والضوضاء. تشمل المتغيرات قضيبًا واحدًا، وقضيبًا مزدوجًا SCD، وسكتة SCJ قابلة للتعديل، وأسطوانة SCL قابلة للقفل. حلقة مغناطيسية مدمجة اختيارية للمفاتيح المغناطيسية CMSG/DMSG، تدعم التشغيل الخالي من الزيت. جسم أقصر من الأسطوانات ذات الشكل ISO وبنفس التجويف وبسعر تنافسي. تتوفر أنواع تركيب متعددة للدفع والتعامل وتحديد المواقع على خطوط النقل والتعبئة والتجميع. المخزون الكافي يدعم طلبات التصدير بالجملة.
