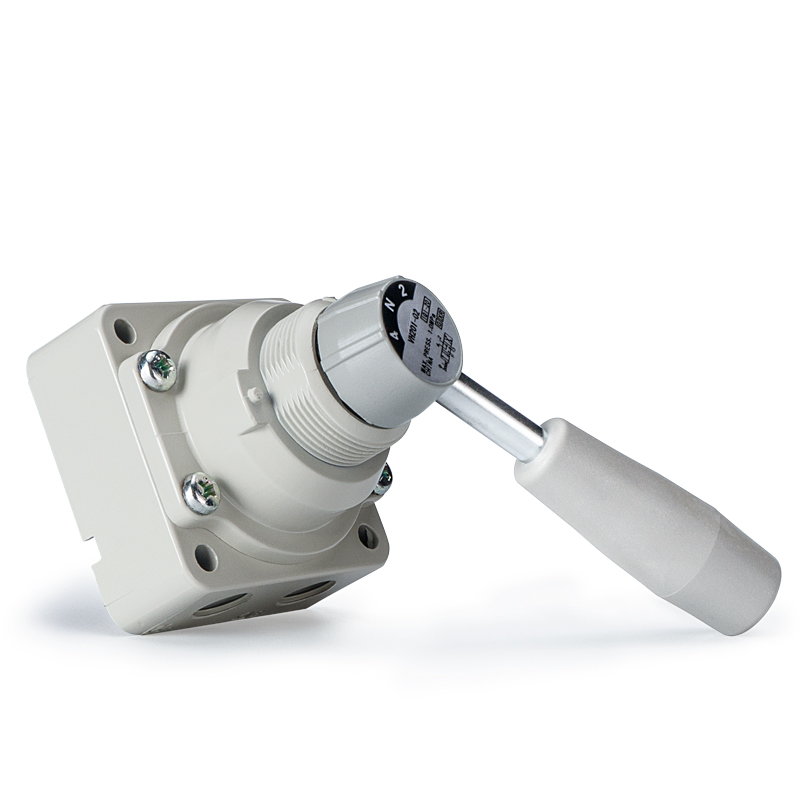

صمام يدوي دوار يدوي من سلسلة VH بأربعة اتجاهات

العلامة التجارية: SOLH من Richge Technology

تحديد موضع المنتج

     سلسلة VH عبارة عن صمام يدوي دوار بأربعة اتجاهات يتم تشغيله بواسطة دوران المقبض بمقدار 90 درجة لتبديل دوائر الهواء. يتم استخدامه على نطاق واسع لتغيير الاتجاه يدويًا، وتشغيل المعدات، والتوقف في حالات الطوارئ، وتبديل مصدر الهواء في الأنظمة الهوائية، ويتميز بهيكل ميكانيكي بسيط، وموثوقية مستقرة ومؤشر واضح للموقع البصري.

الهيكل الأساسي ومبدأ العمل

     - نوع الصمام: صمام بكرة دوار يدوي بأربعة اتجاهات

     - وضع التشغيل: دوران المقبض 90 درجة لتبديل الموضع

     -- تعريف المنفذ: مدخل إمداد P، ومنافذ إخراج عمل A/B، ومنفذ عادم R

     - ثلاث وظائف مركزية قياسية:

        1. مركز مغلق (موديل 200/210): جميع المنافذ مغلقة في الوضع المركزي للحفاظ على ضغط الأسطوانة

        2. العادم المركزي (موديل 201/211): المنفذ A & B متصل بالعادم لتحرير الضغط بالكامل

        3. 2-الموضع (موديل 202/212): لا يوجد موضع مركزي، حالتان فقط P → A / P → B

     - هيكل الختم: ختم بكرة دوارة دقيق مع تسرب داخلي منخفض للغاية

     -- خيارات التركيب: الأنابيب الجانبية / الأنابيب السفلية؛ تركيب اللوحة / تركيب جسم الصمام المباشر.

المواصفات الفنية الكاملة

  1. المعلمات العامة العالمية

     - السائل المطبق: الهواء المضغوط

     - ضغط المقاومة: 1.5 ميجا باسكال

     --أقصى ضغط تشغيل: VH200/300/400: 1.0 ميجا باسكال VH600: 0.7 ميجا باسكال

     - درجة الحرارة المحيطة والمتوسطة: -5 ~ +60 درجة مئوية (غير مسموح بالثلج)

     -- زاوية دوران التشغيل: 90 درجة

     - متطلبات التشحيم: خالية من التشحيم؛ زيت تشحيم التوربينات ISO VG32 اختياري

     -- المواد: جسم الصمام - سبائك الزنك / الألومنيوم المصبوب؛ المقبض - راتينج هندسي

  2. حجم السلسلة وجدول معلمات المنفذ

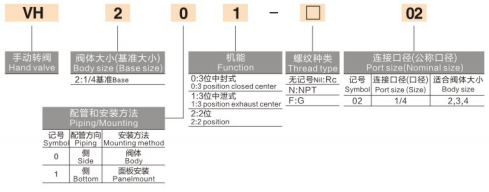

شرح كود النموذج

  1. مثال: VH210-02

     --VH: رمز السلسلة الأساسية

     -- 2: رمز الحجم (2=1/4"، 3=3/8"، 4=1/2"، 6=1")

     -- 1: تخطيط الأنابيب (0 = منفذ جانبي، 1 = منفذ سفلي)

     -- 0: الوظيفة المركزية (0=المركز مغلق، 1=العادم المركزي، 2=2-الموضع)

     -- 02: رمز حجم المنفذ (02=1/4"، 03=3/8"، 04=1/2"، 06=3/4"، 10=1")

  2. النماذج القياسية الشعبية

     -- VH210-02: 1/4 بوصة، الأنابيب السفلية، 3 مواضع مركزية مغلقة (الأكثر استخدامًا)

     -- VH200-02: 1/4 بوصة، أنابيب جانبية، 3 أوضاع مركزية مغلقة

     -- VH201-02: أنابيب جانبية مقاس 1/4 بوصة، وعادم مركزي ثلاثي المواضع

    -- VH310-03: 3/8 بوصة، الأنابيب السفلية، 3 مواضع مركزية مغلقة

 مزايا المنتج الأساسية

  1. عملية بديهية مع قفل الموضع المدمج

      مقبض دوار 90 درجة مع وضع مفتاح مرئي بوضوح؛ قفل تحديد المواقع الميكانيكي المتكامل يمنع سوء التشغيل العرضي.

  2. ثلاثة خيارات للوظائف المركزية لظروف العمل المتنوعة

     - المركز مغلق (200/210): المحافظة على ضغط تثبيت الأسطوانة أثناء إيقاف تشغيل المعدات

     - العادم المركزي (201/211): تخفيف الضغط بشكل آمن وتهوية النظام بالكامل للصيانة

     -- 2-الموضع (202/212): تبديل بسيط ثنائي الاتجاه بدون وضع تثبيت متوسط

  3. تصميم متعدد التركيب مرن للغاية

     يدعم تخطيطات الأنابيب الجانبية والأنابيب السفلية؛ تتوفر طريقتان للتركيب: تركيب اللوحة المتساطحة أو التثبيت المباشر لجسم الصمام.

  4. عمر خدمة طويل قوي وخالي من الصيانة

      هيكل إغلاق دوار متين مع مقاومة رائعة للغبار والتلوث؛ لا حاجة للتزييت أو الصيانة الروتينية.

سيناريوهات التطبيق النموذجية

     - التبديل اليدوي ثنائي الاتجاه للأسطوانات الهوائية

     - التحكم اليدوي المؤقت، وتنفيس الضغط أثناء تشغيل المعدات وصيانتها

     - عزل التوقف في حالات الطوارئ وقطع مصدر الهواء من أجل قفل سلامة الماكينة

     - محطات التشغيل اليدوية لمعدات الإنتاج شبه الأوتوماتيكية

     - عرض الدائرة الهوائية ومناضد اختبار تعليم التحكم الأساسي

ملخص جملة واحدة

     يتميز صمام اليد الدوار اليدوي SOLH VH بأربعة اتجاهات بتشغيل دوار 90 درجة، وثلاث وظائف مركزية قابلة للتبديل، وخيارات الأنابيب الجانبية/السفلية وطرق تركيب اللوحة/الصمام المزدوج، ويعمل كمكون عالمي قياسي للتبديل الهوائي اليدوي، والتشغيل في الموقع وعزل دائرة الهواء الآمن.
