صمام القفاز الميكانيكي المتوسط ​​من سلسلة VM2 (VM200) ذو 2/3 منفذ

العلامة التجارية: SOLH من Richge Technology

تحديد موضع المنتج

     سلسلة VM2 (VM200) عبارة عن صمام قفاز ميكانيكي متوسط ​​الحجم مزود بمنفذ 2/3 وقابل للتبديل بالكامل مع نماذج SMC القياسية. يعتمد على بنية إغلاق قفازية موثوقة، ويتميز بقدرة تدفق عالية ملحوظة (Cv≈0.87)، ومنفذ Rc1/4 القياسي العالمي، وبنية صناعية قوية ورؤوس مشغل كاملة قابلة للتبديل. إنه صمام التحكم الميكانيكي السائد للكشف عن حدود السكتة الدماغية والتشغيل اليدوي وتبديل دائرة الهواء في جميع أنواع الآلات الآلية.

المواصفات الفنية الأساسية

  1 المعلمات الأساسية

     - رمز السلسلة: VM200 (الاسم المختصر VM2)

     -- أنواع الدوائر: 2 منفذ (VM22x)، 3 منافذ (VM23x، NC مغلق عادةً كمعيار)

     - الهيكل: نوع القفاز ذو التمثيل المباشر مع ختم ممتاز وعمر خدمة طويل

     - السائل المطبق: الهواء المضغوط، الغاز الخامل

     - نطاق ضغط التشغيل: 0 ~ 1.0 ميجا باسكال (الفراغ غير متوافق)

     - درجة الحرارة المحيطة والمتوسطة: -5 ~ +60 درجة مئوية (غير مسموح بالثلج)

     - مؤشر ترابط المنفذ: Rc1/4 (02)؛ اختياري NPT1/4 (N02)، G1/4 (F02)

     -- أداء التدفق: مساحة مقطعية فعالة 19 ملم²، معامل التدفق = 0.87

     -- الوزن الصافي : الموديل القياسي 90 جرام

     -- تخطيط الأنابيب: منفذ جانبي (01)، منفذ سفلي (00)

     - متطلبات التشحيم: خالية من التشحيم؛ زيت تشحيم التوربينات ISO VG32 اختياري

  2. الأبعاد الخارجية الشاملة (مم)

     - إصدار المنفذ الجانبي : 17 × 44 × 25

     - إصدار المنفذ السفلي: 17 × 44 × 30

تعريف الدائرة ومنطق العمل (3 منافذ / 2 منفذ)

  1. طراز ثلاثي المنافذ (VM23x، الأكثر استخدامًا)

     - المنفذ 1(P): مدخل إمداد الهواء الرئيسي

     - المنفذ 2 (أ): إخراج إشارة التحكم

     --المنفذ 3(R): منفذ العادم

     - المنطق المغلق عادة NC: غير نشط ← P مقطوع من A، A متصل بـ R؛ بعد التشغيل ← P يتصل بـ A، A يقطع العادم R

  2. موديل بمنفذين (VM22x)

     - المنفذ 1(P): إدخال السوائل

     - المنفذ 2 (أ): إخراج التحكم

     --مغلقة بشكل طبيعي: تفتح قناة الهواء عند الضغط عليها، وتنقطع مباشرة بعد تحريرها

محفظة رأس المحرك الكاملة القابلة للتبديل

 1. نوع الرافعة الدوارة (للكشف عن حدود السكتة الدماغية، الأكثر شيوعًا)

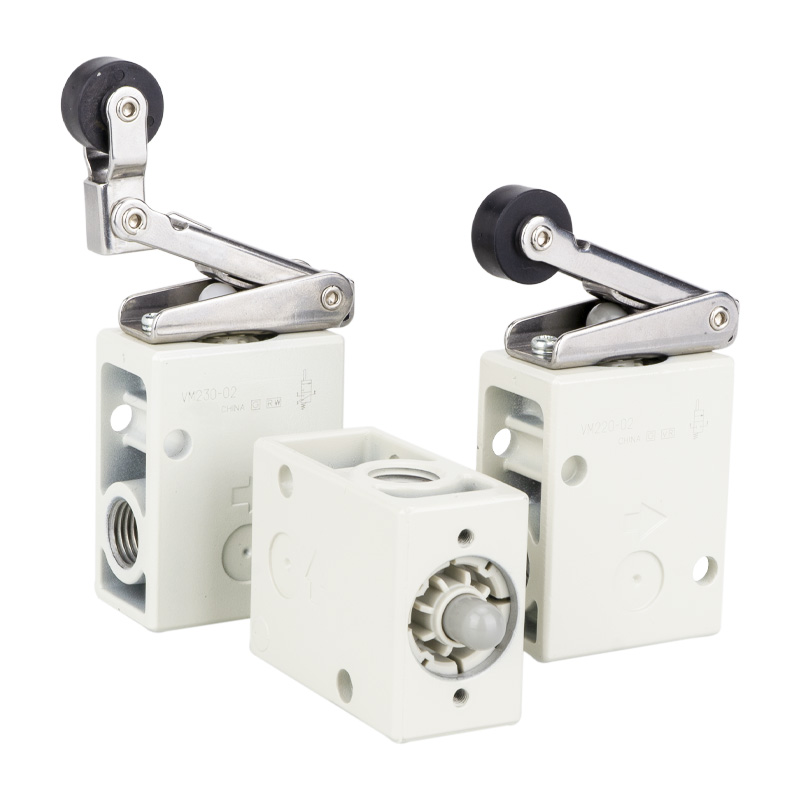

     - VM231/221: رافعة أسطوانة بلاستيكية قياسية من نوع POM

     -- VM231S/221S: أسطوانة فولاذية صلبة لظروف العمل الشاقة المقاومة للتآكل

     -- VM233/223: رافعة دوارة مضادة للارتداد في اتجاه واحد

  2. نوع المكبس المستقيم

     VM230/220: مكبس دفع قياسي مستقيم

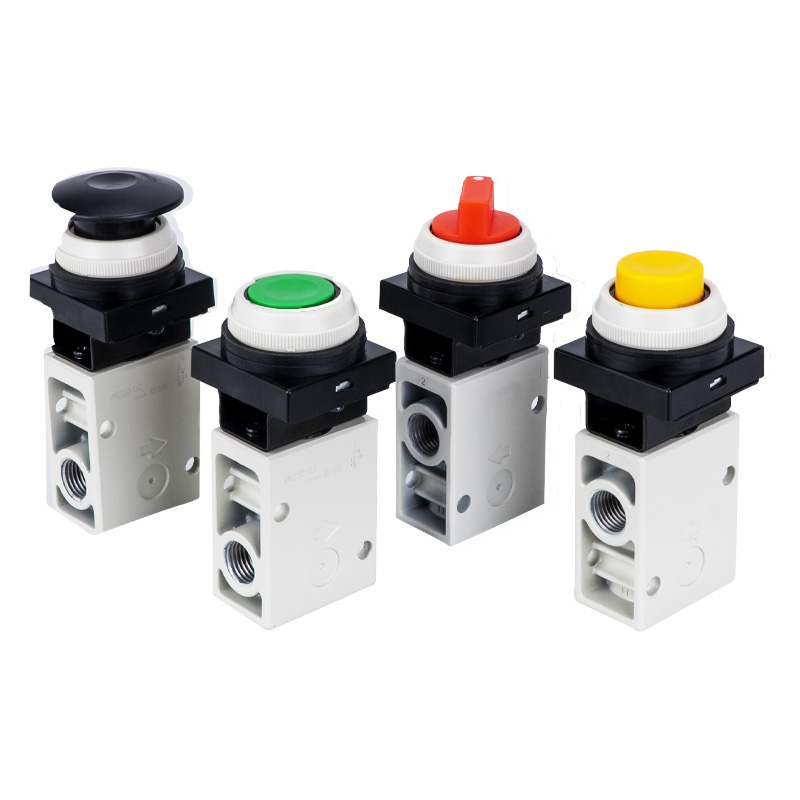

3. نوع زر الضغط (للتشغيل اليدوي)

     - VM232/222: زر ضغط قياسي مسطح

     - VM232Y/222Y: رأس فطر أصفر عالي الوضوح للتوقف في حالات الطوارئ

     --VM232G/222G: زر الضغط ذو المؤشر الأخضر

 4. المحركات الخاصة الاختيارية

     رافعة مفصلية، ورافعة تبديل، ومقبض دوار قابل للقفل، ورافعة ثنائية الاتجاه ورؤوس الزناد المخصصة الأخرى

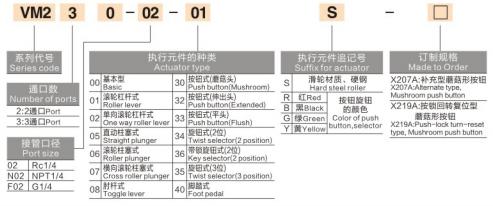

 شرح كود النموذج

   1. (مثال: VM231-02-01S)

     - VM231: دائرة ثلاثية المنافذ + مشغل رافعة دوارة

     -- 02: حجم سن المنفذ (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: تخطيط المنفذ الجانبي (00 = تخطيط المنفذ السفلي)

     -- S: أسطوانة فولاذية مقواة (بدون لاحقة = أسطوانة POM قياسية)

     -- لاحقة اللون: A=أسود قياسي؛ Y = الفطر الأصفر؛ ز = الزر الأخضر

  2. النماذج القياسية المشتركة

     -- VM231-02-01A: 3 منافذ، بكرة POM، Rc1/4، منفذ جانبي (نموذج عالمي للأغراض العامة)

     -- VM231S-02-01A: 3 منافذ، أسطوانة فولاذية صلبة، Rc1/4، منفذ جانبي (ظروف عمل شديدة المقاومة للتآكل)

     -- VM230-02-00A: 3 منافذ، مكبس مستقيم، منفذ سفلي

     -- VM232Y-02-01A: 3 منافذ، زر إيقاف الطوارئ للفطر الأصفر، منفذ جانبي

مزايا المنتج الأساسية

     - أداء تدفق متوسط ​​وعالي: Cv=0.87، قدرة تدفق أعلى بحوالي 8 مرات من mini VM1 (Cv=0.11)، مطابقة تمامًا للدوائر الهوائية متوسطة التدفق

     - منفذ Rc1/4 العالمي: حجم الخيط القياسي القياسي لمعدات التشغيل الآلي مع توافق ممتاز بين النماذج

     - ختم قفاز موثوق: إحكام جيد للهواء، ومقاومة لتلوث الغبار، واستجابة سريعة وعمر خدمة ممتد

     - دعم تخطيط الأنابيب المزدوجة: خيارات المنافذ الجانبية والسفلية لتخطيط تركيب اللوحة الكثيفة المرنة

     - تغطية كاملة للمشغل: رافعة دوارة، ومكبس، وزر مسطح، ورأس الفطر متاحة لتغطية الحد الميكانيكي، والركض اليدوي، وإيقاف الطوارئ في جميع السيناريوهات

     -- هيكل قوي للخدمة الشاقة: جسم الصمام المعدني؛ الأسطوانة الفولاذية المقواة ذات اللاحقة S اختيارية للتشغيل المستمر الصناعي القاسي

     - تصميم خالي من التشحيم: عبء عمل صيانة منخفض، تشغيل دائرة هوائية نظيفة وصديقة للبيئة

سيناريوهات التطبيق النموذجية

     - استشعار حد شوط المعدات: اكتشاف الوضع الكامل للأسطوانة / الطاولة المنزلقة باستخدام مشغل رافعة الأسطوانة

     - التحكم اليدوي في الركض: تشغيل الماكينة في الموقع وتشغيل اللوحة عبر زر الضغط

     - قفل أمان للطوارئ: رأس فطر أصفر لقطع دائرة الهواء بسرعة

     - تبديل الرقصة والتركيبات: التحكم في الحلقة الهوائية بالمشبك / فك المشبك

     - خطوط الإنتاج الآلي: إشارة موضع محطة العمل ودوائر تعشيق السلامة الميكانيكية

     - آلات التعبئة والتغليف والنسيج والطباعة: حلقات تحكم ميكانيكية عالية التردد

مقارنة الاختيار: الجدول المرجعي السريع VM1 VS VM2

ملخص جملة واحدة

     تم تجهيز الصمام القفاز الميكانيكي متوسط ​​الحجم SOLH VM2 بمنفذ Rc1/4 عالمي، وسعة تدفق عالية Cv = 0.87، ومحركات كاملة قابلة للتبديل وخيارات الأنابيب الجانبية/السفلية المزدوجة، ويعمل بمثابة صمام التحكم الميكانيكي السائد القياسي لجميع دوائر التبديل الهوائية للأتمتة الصناعية.
