صمام القفاز الميكانيكي الصغير ذو 2/3 منفذ من سلسلة VM1 (VM100).

العلامة التجارية: SOLH من Richge Technology

 تحديد موضع المنتج

     سلسلة VM1 (VM100) عبارة عن صمام قفاز ميكانيكي مصغر مزود بمنفذ 2/3 قابل للتبديل بالكامل مع موديلات SMC الأصلية. إنها تعتمد هيكل إغلاق قفاز موثوق به مع مخطط خارجي مدمج للغاية وخفيف الوزن، نطاق ضغط تشغيل واسع يغطي الفراغ والضغط الإيجابي، ورؤوس مشغل وفيرة قابلة للتبديل. يستخدم على نطاق واسع للكشف عن موضع المعدات، واستشعار حد السكتة الدماغية، وتشغيل الركض اليدوي، وتبديل دائرة الهواء الصغيرة على الآلات الآلية المدمجة.

المواصفات الفنية الأساسية (سلسلة VM100 / VM1)

  1 المعلمات الأساسية

     -- أنواع الدوائر: 2 منفذ (NC / NO)، 3 منافذ (N.C. / N.O.)

     - الهيكل: نوع القفاز ذو التمثيل المباشر مع أداء إغلاق محكم

     -- السوائل القابلة للتطبيق: هواء مضغوط، غاز خامل

     - نطاق ضغط التشغيل: -100 كيلو باسكال ~ 1.0 ميجا باسكال (متوافق مع الفراغ)

     -- درجة الحرارة المحيطة والمتوسطة: -5 ~ +60 درجة مئوية (لا يوجد ثلج داخلي)

     - أحجام خيط المنفذ: M5، Rc1/8 (NPT1/8 & G1/8 اختياري)

     - سعة التدفق: Cv=0.11، مساحة المقطع الفعالة 2.5 مم²

     -- الوزن الصافي: إصدار المنفذ الجانبي 60 جرامًا، إصدار المنفذ السفلي 67 جرامًا (خفيف الوزن للغاية)

     - خيارات تخطيط الأنابيب: منفذ جانبي، منفذ سفلي

     -- متطلبات التشحيم: عملية خالية من التشحيم

  2. الأبعاد الشاملة

     -- موديل المنفذ الجانبي : 11 × 36 × 16 ملم

     -- موديل المنفذ السفلي : 11 × 28 × 25 ملم

 تعريف الدائرة ومنطق العمل (3 منافذ / 2 منفذ)

   1. نوع ثلاثي المنافذ (VM13x، الأكثر شيوعًا) · المنفذ 1 (P): مدخل إمداد الهواء

     -- المنفذ 2(أ): التحكم في الإخراج

     --المنفذ 3(R): منفذ العادم

     -- NC مغلق عادةً: غير نشط ← P مقطوع من A، A متصل بـ R

     -- فتح NO عادة: غير مشغل ← P متصل بـ A، A مقطوع من R

   2. نوع 2 منفذ (VM12x)

     -- المنفذ 1(P): إدخال السوائل

     - المنفذ 2 (أ): إخراج التحكم

     - المنطق المغلق عادة: يفتح ممر الهواء عند الضغط عليه، وينقطع بعد إطلاقه

مجموعة كاملة من رؤوس المحرك القابلة للتبديل

 1. نوع المكبس المستقيم الأساسي

     - VM130 / VM120: مكبس شوط قياسي مقاس 4.8 مم

     -- VM130U / VM120U: مكبس شوط قصير 2.5 مم

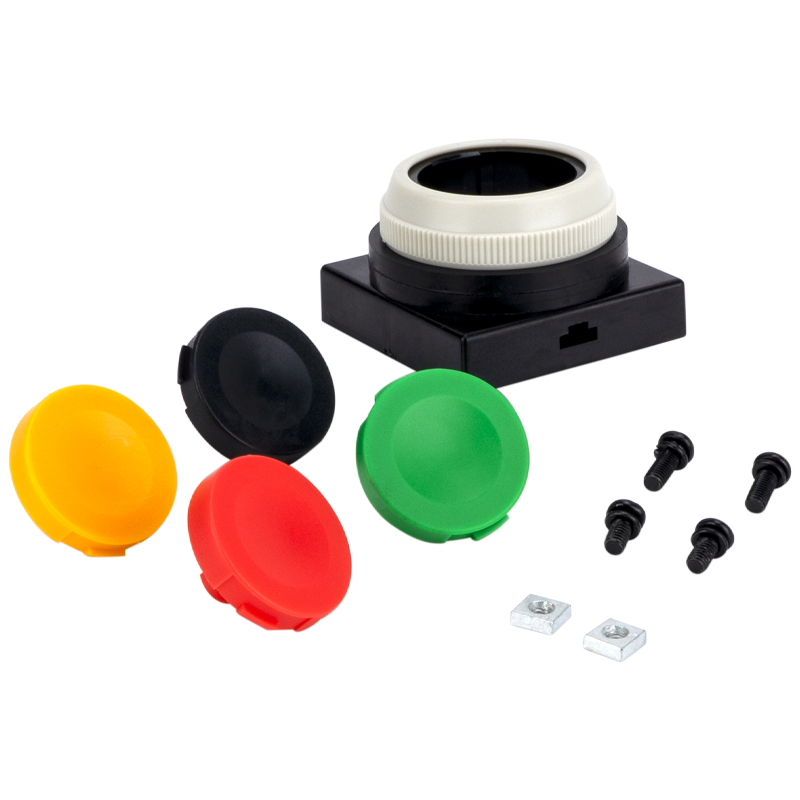

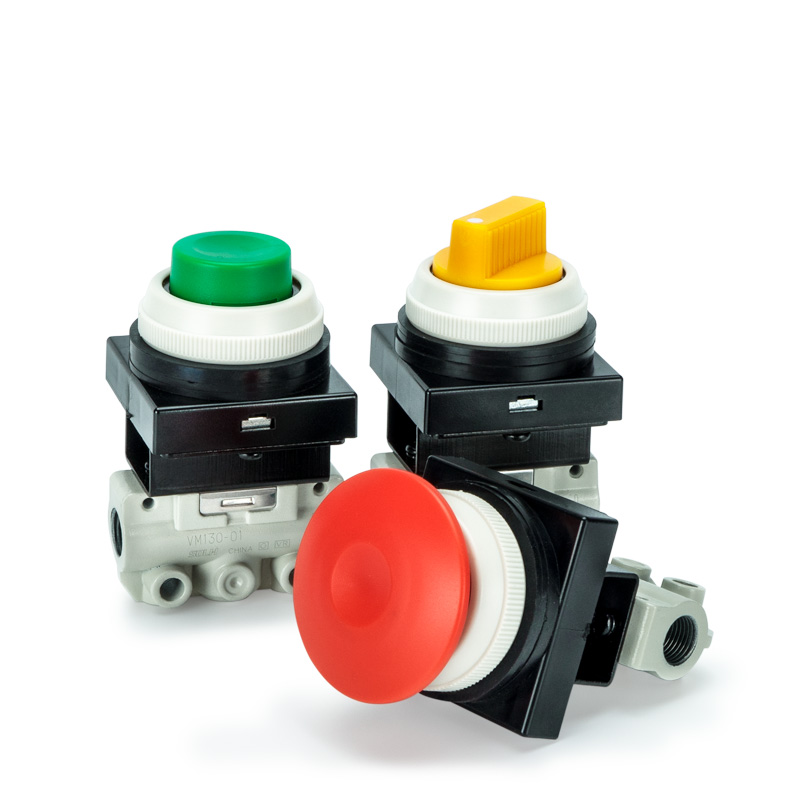

 2. نوع الزر الانضغاطي (تشغيل يدوي)

     - VM132 / VM122: زر ضغط قياسي مسطح

     -- VM132Y / VM122Y: رأس الفطر الأصفر للتوقف في حالات الطوارئ والرؤية العالية

     --VM132G / VM122G: زر الضغط ذو المؤشر الأخضر

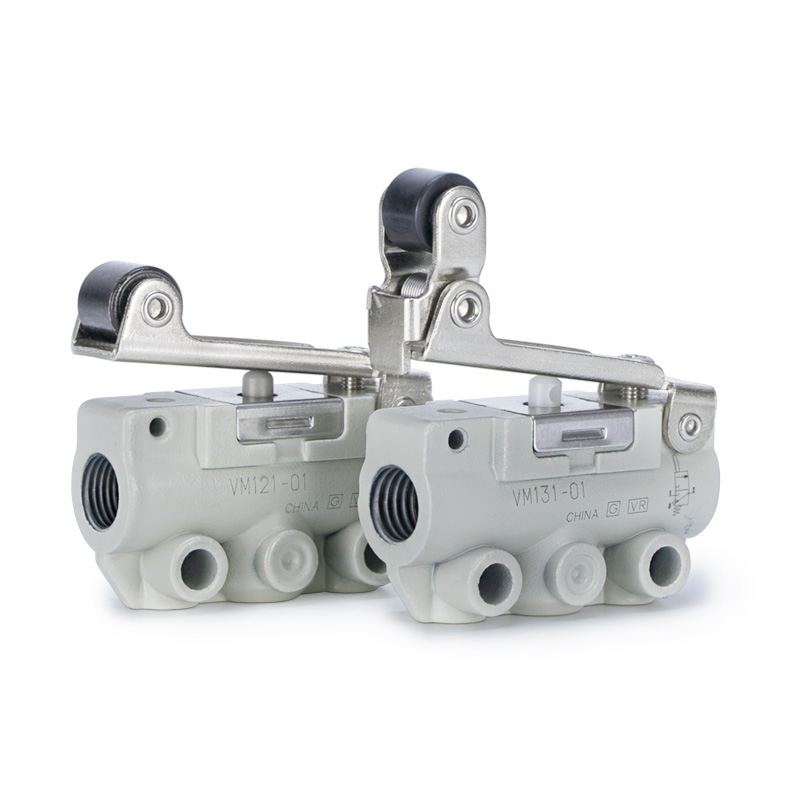

  3. نوع الرافعة الدوارة (الكشف عن السكتة الدماغية والحد)

     - VM131 / VM121: رافعة دوارة قياسية مستقيمة

     -- VM131U / VM121U: رافعة دوارة قصيرة للسفر

     -- VM133 / VM123: رافعة دوارة مضادة للارتداد في اتجاه واحد

  4. المحركات الإضافية الاختيارية

     رافعة مفصلية، ورافعة تبديل، ومقبض دوار قابل للقفل، ورؤوس زناد أكثر تخصيصًا

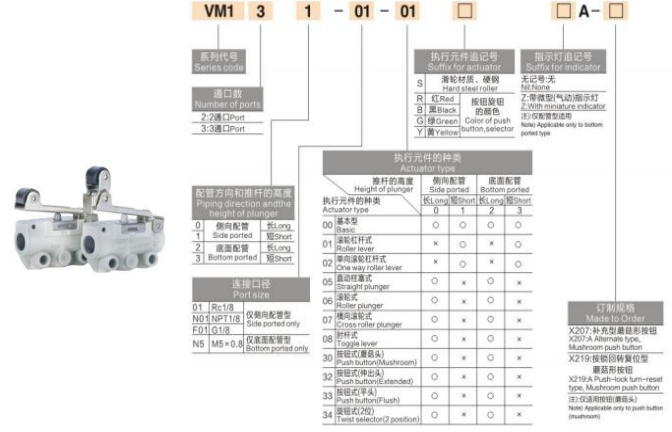

 شرح كود النموذج

  1.  (مثال: VM131-01-01A)

     - VM131: دائرة ثلاثية المنافذ + مشغل رافعة دوارة

     -- 01: رمز مؤشر ترابط المنفذ (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: تخطيط المنفذ الجانبي (02 = تخطيط المنفذ السفلي)

     - رمز اللاحقة: A=standard; Y = الفطر الأصفر؛ G = الزر الأخضر؛ U= ضربة قصيرة

  2. النماذج القياسية المشتركة

     -- VM131-01-01A: رافعة دوارة ذات 3 منافذ، Rc1/8، منفذ جانبي (الأكثر استخدامًا)

     -- VM132-M5-00A: زر ضغط مسطح ذو 3 منافذ، خيط M5، منفذ سفلي

     -- VM130U-01-N01Y: مكبس قصير ذو 3 منافذ، NPT1/8، رأس الطوارئ على شكل فطر أصفر

مزايا المنتج الأساسية

     -- صغير للغاية وخفيف الوزن للغاية: 60 جم ​​فقط بعرض ضيق 11 مم، مثالي لتضمين الماكينة الداخلية وتركيب الألواح الكثيفة

     - نطاق ضغط عالمي واسع: متوافق مع فراغ كامل يصل إلى ضغط إيجابي يصل إلى 1.0 ميجا باسكال للتحكم في الدائرة متعددة الأغراض

     -- هيكل إغلاق قفاز متين: إحكام ممتاز للهواء، وعمر خدمة طويل، ومقاومة قوية لتلوث الغبار

     - الأنابيب المرنة والتركيب: خيارات المنفذ الجانبي / السفلي، والتركيب الجانبي، والتركيب السفلي، وقاعدة الحامل الاختيارية (VM1-B)

     -- تصميم خالٍ من التشحيم: تكلفة صيانة منخفضة وتشغيل حلقة الهواء النظيف

     - مجموعة كاملة من المشغلات: تتوافق مع الركض اليدوي وحد السكتة الدماغية وإيقاف الطوارئ الآمن وجميع سيناريوهات عمل الزناد الميكانيكي

سيناريوهات التطبيق النموذجية

     - مفاتيح حد شوط الماكينة: اكتشاف ردود الفعل لموضع الأسطوانة كاملة الشوط

     -- التشغيل اليدوي وتشغيل المعدات: دوائر اختبار الهواء اليدوية لأزرار الضغط على اللوحة

     - قفل الأمان وحلقات التوقف في حالات الطوارئ: مشغل رأس الفطر الأصفر لسلامة الماكينة

     - أدوات تثبيت صغيرة وتركيبات تثبيت: تبديل هوائي بمشبك/فك المشبك

     - دوائر التحكم في الفراغ: تبديل مستقر تحت حالة فراغ -100 كيلو باسكال

     - معدات التشغيل الآلي العامة: إشارة الهواء الميكانيكية ودوائر ردود الفعل على الموقع

ملخص جملة واحدة

     يتميز الصمام القفاز الميكانيكي المصغر SOLH VM1 بجسم مضغوط خفيف للغاية يبلغ 60 جرامًا، وختم قفاز موثوق به، وفراغ كامل ~ نطاق تشغيل 1.0 ميجا باسكال، وتصميم منفذ جانبي/سفلي مزدوج ورؤوس مشغل كاملة قابلة للتبديل، ويعمل بمثابة صمام التحكم في هواء الزناد الميكانيكي المفضل لجميع المعدات الآلية الصغيرة.
