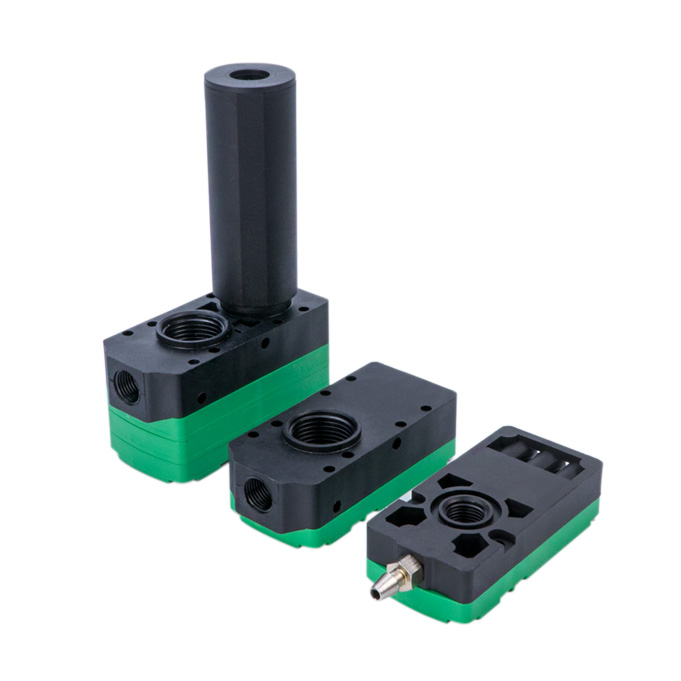

مولد فراغ متعدد المراحل من سلسلة PBM/PBX

مولدات فراغ متعددة الطاقة من سلسلة SOLH PBM/PBX طراز Piab صغيرة بمرحلتين، تصميم رفيع للغاية وقابل للتكديس (حتى 16 طبقة). إصدارات كاتم الصوت المدمجة في PBM / كاتم الصوت للخرطوشة الخارجية PBX ؛ صمام إمداد بدون صمام، B، C، طاقة متعددة كاملة (صمام إمداد + كسر، مفتاح ضغط رقمي، صمام خانق قابل للتعديل). فراغ 85 ~ -90 كيلو باسكال، تدفق الشفط 30-185 لتر / دقيقة، DC24V / 12 فولت. مثالية لروبوت EOAT، ووحدات أكواب الشفط المتعددة، والتعامل مع الرغوة/الكرتون المسامية.

إرسال استفسار

وصف المنتج

قاذف فراغ صغير متعدد المراحل متعدد الطاقة من سلسلة PBM / PBX | مولد فراغ قابل للتكديس على طراز Piab

العلامة التجارية: SOLH من Richge Technology | مولد فراغ فنتوري رفيع للغاية وقابل للتكديس على مرحلتين

1. نظرة عامة على المنتج

PBM / PBX عبارة عن مولدات فراغية صغيرة ذات مرحلتين منتشرة متعددة المراحل على طراز Piab، والمعروفة أيضًا باسم مولدات الفراغ متعددة الطاقة. إنها تعتمد تصميمًا معياريًا قابلاً للتكديس مع جسم خفيف الوزن ورقيق للغاية. PBM هو إصدار قياسي لكاتم الصوت المدمج، في حين أن PBX هو نوع كاتم الصوت الخارجي المركب. ثلاثة إصدارات وظيفية متاحة: النوع A بدون صمام، والنوع B مع صمام الإمداد، والنوع C نموذج متكامل متعدد الطاقة بالكامل.

الوضع الأساسي: بصمة مدمجة، واستهلاك منخفض للهواء، وتدفق شفط كبير. يدعم التراص المتعدد الطبقات مع تحكم مستقل لأكواب الشفط المتعددة. مثالية للروبوت EOAT، وقطع العمل المسامية والمنصات مع أكواب الشفط الرغوية.

• بي بي إم ستاندرد ميني: كاتم صوت مدمج، جسم نحيف، ضوضاء منخفضة، مناسب لوحدة واحدة أو تجميع مكدس

• نوع المركب PBX X-mini: خرطوشة كاتم صوت خارجية قابلة للإزالة، فراغ نهائي أعلى، تدفق أكبر وتبديد أفضل للحرارة، مصممة للتشغيل المستمر بدورة عالية

درجات الحجم: 5 / 10 / 20 / 30. يمثل الرقم تصنيف طاقة مضخة التفريغ المكافئ (0.05~0.3kW). الإصدارات الوظيفية: صمام إمداد أساسي بدون صمامات، صمام إمداد متكامل B، نموذج C كامل متعدد الطاقة (صمام إمداد + صمام فاصل + كشف ضغط الفراغ + صمام خانق لكسر الفراغ قابل للتعديل).

2. قاعدة الترميز النموذجي

مثال: PBM10-B-K15L-FN / PBX20-C-K15M-الجبهة الوطنية

• بي بي إم / بي بي إكس

￮ بي بي إم: نوع صغير قياسي مزود بكاتم صوت مدمج

￮ مقسم: نوع مركب X-mini مزود بخرطوشة كاتم صوت خارجية

• 10: رمز الحجم (5 /10 /20 /30)

￮ 5: تدفق صغير صغير، مكونات صغيرة

￮ 10: تدفق صغير إلى متوسط، أجزاء صغيرة 3C

￮ 20: الأكثر مبيعًا والكرتون والأفلام وأكواب الشفط الرغوية ذات التدفق المتوسط

￮ 30: تدفق كبير، صفائح مسامية بمساحة كبيرة ومنصات نقالة

• أ/ب/ج: نسخة وظيفية

￮ ج: وحدة أساسية بدون صمام، جسم المولد فقط، يتم التحكم فيها بواسطة صمام ملف لولبي خارجي

￮ ب: إصدار صمام واحد، صمام الملف اللولبي للإمداد المدمج، صمام تثبيت الضغط الاختياري في اتجاه واحد، تحرير الفراغ الطبيعي

￮ ج: إصدار كامل متعدد الطاقة، صمام إمداد + صمام كسر فراغ + مفتاح ضغط فراغ رقمي + صمام خانق قابل للتعديل

• ك1: رمز مجموعة الصمامات، K1 = صمام الإمداد المغلق عادة + صمام الكسر المغلق عادة

• 5/6: جهد الملف: 5=DC24V، 6=DC12V

• L/م: مواصفات سلك الرصاص

• الجبهة الوطنية: مخرج مفتاح الضغط (NPN/PNP، وحدة اختيارية كيلو باسكال/بوصة زئبق)

مثال الطلب: PBM20-C. التعريف: كاتم الصوت المدمج القياسي PBM، مقاس 20، طراز C متعدد الطاقة بالكامل، صمام إمداد وكسر متكامل، كسر فراغ قابل للتعديل وإنذار كشف الفراغ.

3. الفرق الأساسي بين PBM ومقسم

غرض	بي بي إم (قياسي صغير)	مقسم (مركب X-mini)
هيكل كاتم الصوت	كاتم صوت مدمج، لا توجد خرطوشة بارزة	خرطوشة كاتم صوت خارجية منفصلة قابلة للإزالة
البعد الشامل	أرق، ارتفاع منخفض للتركيب المحكم	يبرز كاتم الصوت إلى الخارج، بشكل أعلى قليلاً
فراغ في نهاية المطاف	-85 كيلو باسكال	-90 كيلو باسكال
تدفق الشفط	اختيار ومكان متوسط ومتقطع	أعلى، لتشغيل دورة عالية مستمرة
مستوى الضوضاء	52 ~ 62 ديسيبل	55 ~ 65 ديسيبل (خرطوشة كاتم الصوت لتقليل الضوضاء)
طلب	مساحة تركيب محدودة، روبوت EOAT، دورة عادية	تشغيل مستمر طويل، كوب شفط رغوي ذو تدفق كبير

4. مقارنة وظيفة الإصدار أ/ب/ج

إصدار	صمام العرض	صمام كسر الفراغ	كشف ضغط الفراغ	صمام القابضة في اتجاه واحد	الاستخدام
أساسي بدون صمام	❌ لا	❌ لا	❌ لا	خياري	تركيبات منخفضة التكلفة، والتحكم في صمام الملف اللولبي الخارجي
ب صمام واحد	✅صمام إمداد مدمج	❌إفراز طبيعي	❌ لا	خياري	امتصاص الفراغ فقط، لا يوجد إطلاق سريع للنفخ
C متعدد الطاقة النسخة الكاملة	✅ صمام الإمداد	✅صمام كسر + صمام خانق قابل للتعديل	✅مفتاح ضغط رقمي NPN/PNP	✅قياسي	اختيار روبوت عالي السرعة، إنذار للجزء المفقود، يمنع نفخ قطعة العمل الرقيقة، الطراز الرئيسي

5. ملخص المواصفات الفنية

البند المعلمة	المواصفات القياسية
مبدأ العمل	توليد فراغ فنتوري متعدد المراحل منتشر على مرحلتين
وسيلة إمداد الهواء	الهواء المضغوط المصفى الجاف، زيت التشحيم ممنوع منعا باتا
ضغط العرض	0.4~0.6MPa، الحد الأقصى 0.7MPa، الموصى به 0.45~0.5MPa
درجة حرارة التشغيل	-20 درجة مئوية ~ +80 درجة مئوية، ختم FKM اختياري للبيئة المسببة للتآكل
جهد الملف (نماذج الصمامات B/C)	DC24V (الرئيسي)، DC12V اختياري
مادة الختم	مطاط النتريل NBR القياسي؛ V = FKM مطاط الفلور، E = EPDM مخصص
اتصال المنفذ	خيط G1/8، G3/8، تركيب اختياري Φ4/Φ6 بلمسة واحدة

الأداء @ 0.5MPa ضغط العرض

نموذج	الحد الأقصى لتدفق الشفط لتر/دقيقة	فراغ في نهاية المطاف
بي بي إم 5 / بي بي إكس 5	30 ~ 34	-85 / -90 كيلو باسكال
بي بي إم10/PBX10	60 ~ 70	-85 / -90 كيلو باسكال
بي بي إم20/بي بي إكس20	120 ~ 140	-85 / -90 كيلو باسكال
بي بي إم 30 / بي بي إكس 30	170 ~ 185	-85 / -90 كيلو باسكال

6. دليل الاختيار

اختر PBM أو مقسم

• ✅ بي بي إم: مساحة تركيب محدودة، روبوت EOAT، دورة متقطعة منتظمة، لا يتطلب كاتم صوت بارز

• ✅ مقسم: كوب شفط رغوي، كرتون مسامي، تشغيل مستمر طويل، تدفق أعلى وفراغ مطلوب

حدد الإصدار أ/ب/ج

• ✅ الإصدار C متعدد الطاقة: تطبيق الروبوت، إطلاق سريع للنفخ + إنذار للكشف عن الأجزاء المفقودة، تقليل الصمامات والأنابيب الخارجية (مفضل)

• ✅ الإصدار ب: ميزانية محدودة، لا يوجد إطلاق فراغ نفخ، يتم تحرير قطعة العمل بالوزن الذاتي

• ✅ الإصدار أ: تركيبات ثابتة مع صمام الملف اللولبي الخارجي الموجود، بأقل تكلفة شراء

ميزة المشعب القابل للتكديس (الميزة الرئيسية لـ PBM/PBX)

يمكن لـ PBM5 تكديس ما يصل إلى 16 طبقة؛ يدعم PBM10 ما يصل إلى 12 طبقة. تشترك PBX في نفس إمكانية التراص. تمتلك كل طبقة دائرة فراغ مستقلة دون تدخل متبادل، وتشارك في مصدر هواء رئيسي واحد. أفضل خيار للنقل متعدد المحطات والوحدات متعددة الفوهات.

مادة الختم: NBR للظروف العامة؛ FKM للبيئات المسببة للتآكل من الدرجة الغذائية أو الحمضية/القلوية.

7. الدائرة الهوائية لنموذج الطاقة المتعددة من النوع C

مصدر الهواء ← فلتر الهواء AFC (يمنع رذاذ الزيت) ← منظم ضغط AR ← منفذ إمداد الهواء PBM/PBX-C؛ منفذ فراغ → مرشح فراغ ZFC → كوب الشفط. يتم توصيل سلكي إشارة DC24V بـ PLC: أحدهما للتحكم في امتصاص الفراغ، والآخر لكسر الفراغ القابل للضبط. تستخدم إشارة ردود الفعل الفراغية للكشف عن قطع العمل المفقودة/المسقطة.

8. ملاحظات العملية

• يجب أن يكون مصدر الهواء جافًا ومفلترًا، ويمنع استخدام رذاذ الزيت. سيؤدي التلوث بالزيت إلى انسداد الفوهات ذات المرحلتين.

• يجب تركيب مرشح التفريغ ZFC في خط أنابيب التفريغ. يحجب الغبار الفوهات بسهولة ويقلل من قوة الشفط.

• يجب تركيب خرطوشة كاتم الصوت الخارجية PBX بالكامل؛ إزالته يسبب ضوضاء عالية للغاية.

• اضبط دواسة الوقود من النوع C ببطء. سيؤدي الفتح المفرط إلى تفجير الأغشية الرقيقة وقطع العمل الورقية.

• بالنسبة لتجميع المشعب المكدس متعدد الوحدات، قم بتوسيع أنبوب إمداد الهواء الرئيسي لتثبيت الضغط لجميع الوحدات.

• تحمل درجة الحرارة على نطاق واسع؛ ضمان عدم وجود الجليد على مصدر الهواء في ظل ظروف درجات الحرارة المنخفضة.
