العلامة التجارية: SOLH من Richge Technology
سلسلة SOLH HFZ عبارة عن قابض متوازي عالي الصلابة ومجهز بدليل خطي مدمج للأسطوانة / الكرة، مدفوعًا بمكبس مزدوج وآلية متزامنة للجريدة والترس. قابلة للتبديل بالكامل مع سلسلة SMC MHZ2.
تتوفر ثلاثة أنواع مختلفة من العمليات:
- HFZ: نوع قياسي مزدوج التمثيل
-- HFSZ: فعل مفرد مغلق بشكل طبيعي (مشبك زنبركي، إيقاف إيقاف التشغيل)
- HFTZ: يعمل بشكل فردي مفتوح بشكل طبيعي (تحرير زنبركي، فتح انقطاع التيار الكهربائي) مناسب للتثبيت الدقيق للحمل الخفيف والمتوسط، والتجميع الآلي وتطبيقات المستجيب النهائي للروبوت.
1. ناقل الحركة: مكبس مزدوج + محرك متزامن للجريدة المسننة والترس. يحافظ الفكان على حركة متوازية مثالية دون إزاحة أو انحراف.
2. نظام التوجيه: دليل خطي مدمج للأسطوانة / الكرة مع تحديد موقع المسامير في الأسفل لمنع التحول. صلابة ممتازة ودقة تكرار عالية ومقاومة قوية لحمل الإزاحة.
3. أوضاع التشغيل
- التمثيل المزدوج HFZ: إمداد الهواء للإنتاج المستمر العالمي المفتوح / المغلق
- HFSZ Single Acting NC: إمداد الهواء يفتح الفكين؛ المشابك الزنبركية عند انقطاع الهواء (إمساك قطعة العمل مع انقطاع التيار الكهربائي)
-- HFTZ Single Acting NO: إمداد الهواء يغلق الفكين؛ يفتح الزنبرك عند انقطاع الهواء (الإصدار التلقائي لإيقاف التشغيل)
4. البناء: جسم من سبائك الألومنيوم، فكوك من الفولاذ المقاوم للصدأ، حلقة مغناطيسية مدمجة. أخاديد التبديل المغناطيسية ذات الجانب المزدوج؛ أسطح تثبيت متعددة: سفلي/جانبي/من خلال الفتحة.
5. دقة الموضع: ±0.01 مم (التجويف 6~25)؛ ±0.02 مم (التجويف 32~40)، مستقر تحت ركوب الدراجات عالية التردد.

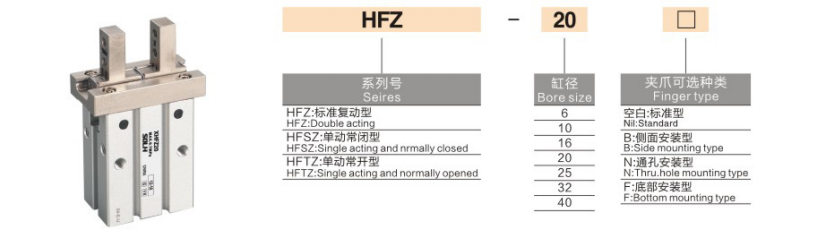

1. مثال النموذج: HFZ20N-M9BW
|
شريحة |
شفرة |
تعريف |
| HFZ / HFSZ / HFTZ |
كود السلسلة |
HFZ=عمل مزدوج / HFSZ=عمل فردي مغلق بشكل طبيعي / HFTZ=عمل فردي مفتوح بشكل طبيعي |
|
20 |
حجم التجويف (مم) |
6,10,16,20,25,32,40 |
| ن / ب / فارغ |
خيار التركيب |
فارغ = فتحة سفلية قياسية / N = تركيب عبر الفتحة / B = حامل جانبي (خاص للتجويف 6) |
| -M9B |
التبديل المغناطيسي |
M9B (NPN) / M9N (PNP) / M9PS كابل قياسي 0.5 متر؛ ث = 1 م؛ ل = 3 م |
| لاحقة مخصصة |
ترقية اختيارية |
-X الفك الممتد-J غطاء مقاوم للغبار-G ختم مقاوم لدرجات الحرارة العالية |
2. مرجع الطلب القياسي
HFZ25N-M9BW التجويف 25، مزدوج المفعول، مثبت عبر الفتحة، مفتاح مغناطيسي M9B مع كابل بطول 1 متر.
|
عنصر المعلمة |
المواصفات القياسية |
| تكوين الفك |
2 فكين، فتح وإغلاق خطي متوازي نقي |
| وضع التشغيل |
HFZ (مزدوج التمثيل) / HFSZ (NC) / HFTZ (NO) |
| ضغط التشغيل |
التجويف 6/10: 0.2~0.7MPa / التجويف 16~40: 0.15~0.7MPa (الأمثل: 0.5MPa) |
| ضغط إثبات |
1.0 ميجا باسكال |
| درجة الحرارة المحيطة |
-20 ~ +70 درجة مئوية (لا يوجد جليد داخل الأنابيب) |
| كرر دقة الموقف |
التجويف 6~25:±0.01 مم / التجويف 32~40：±0.02 مم |
| الحد الأقصى لتكرار التشغيل |
تتحمل 6~16:180 نسخة في الدقيقة / تتحمل 20~40:60~120 نسخة في الدقيقة |
| موضوع منفذ الهواء |
التجويف 6/10:M3×0.5 / التجويف 16~40:M5×0.8 |
| تشحيم |
عملية خالية من الزيت؛ الشحوم الغذائية NSF-H1 اختيارية |
| تركيب التبديل |
أخاديد منزلقة مزدوجة الجوانب، متوافقة مع سلسلة D-M9□، وCMSH، وDS1 |
| خيارات التركيب |
فتحة سفلية، تركيب جانبي، فتحة من خلال (نوع N)، تثبيت ثلاثي الاتجاهات |
|
تتحمل (مم) |
نموذج |
ضربة فكية واحدة (مم) |
إجمالي الافتتاح (مم) |
إجمالي الافتتاح (مم) |
قوة التثبيت الداخلية (N) |
الوزن الصافي (ز) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ ملاحظة هامة: تقل قوة التثبيت الفعالة مع زيادة طول امتداد الفك L. يعد التحقق من الحمل بعامل الأمان ≥1.5 أمرًا إلزاميًا.
✅ اختر سلسلة HFZ إذا:
- تحتاج إلى استبدال مباشر لـ SMC MHZ2؛ تتطلب وظيفة إيقاف/تحرير واحدة تعمل بإيقاف التشغيل
- التثبيت المتوازي الدقيق للحمل الخفيف والمتوسط: إلكترونيات 3C، الأجهزة الدقيقة، القولبة بالحقن، معدات التعبئة والتغليف
- صلابة عالية ومقاومة تحميل الإزاحة مطلوبة لمحطات التجميع الدقيقة والمؤثر النهائي للروبوت
- تركيب مرن متعدد الاتجاهات: تركيب من خلال الفتحة / الجانب / السفلي لآلية مدمجة مدمجة
1. حدد حجم التجويف وفقًا لوزن قطعة العمل ووضع التثبيت (الإمساك الخارجي / الداخلي)، وتأكد من قوة التثبيت ≥1.5 مرة من الحمل الفعلي
2. اختيار وضع التشغيل
- التثبيت المستمر مع انقطاع التيار الكهربائي ← يتم إغلاق HFSZ بشكل طبيعي
- تحرير تلقائي لإيقاف التشغيل ← HFTZ مفتوح بشكل طبيعي
- الإنتاج الضخم المستمر دون الحاجة إلى زنبرك الأمان → التمثيل المزدوج HFZ
3. اختيار التركيب: فتحة استغلالها القياسية (فارغة) / من خلال ثقب (N) / جبل الجانب (B) لتناسب منصة أو قوس
4. الكشف عن الموضع: تجهيز المفاتيح المغناطيسية -M9□، الفتحات المزدوجة الجانب التي تدعم مفتاحين لتعليقات الإشارة المفتوحة والمغلقة
5. التحكم في تحميل الأوفست: الحد من طول تمديد الفك L، وتجنب تجاوز لحظة الانحناء المسموح بها للدليل الخطي
يستخدم القابض الهوائي المتوازي للدليل الخطي SOLH HFZ دليل الأسطوانة / الكرة ومحرك متزامن للحامل، وهو متوفر في HFZ مزدوج التمثيل، ومتغيرات NC HFSZ و NO HFTZ ذات التمثيل الفردي مع خيارات التثبيت المتعددة ودقة عالية ± 0.01 مم، قابلة للتبديل المباشر مع MHZ2، حل التثبيت الدقيق المثالي عالي الصلابة للروبوت EOAT، 3C، الأجهزة وتجميع الأتمتة العامة.
