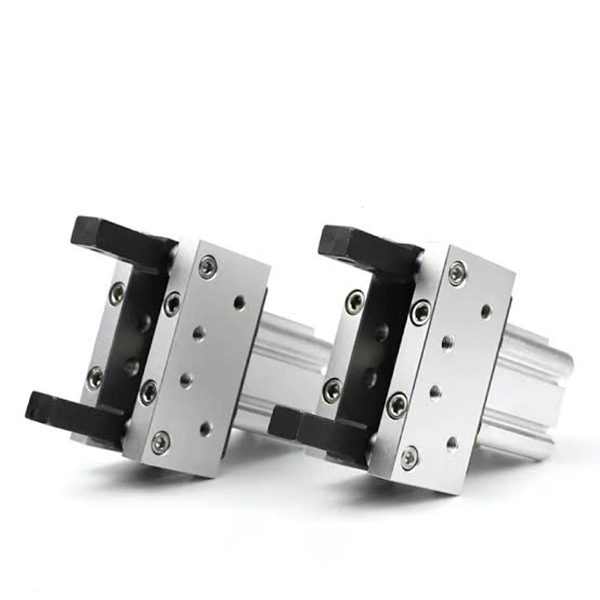

سلسلة MHT2 تبديل القابض الهوائي ذاتية القفل للخدمة الشاقة

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

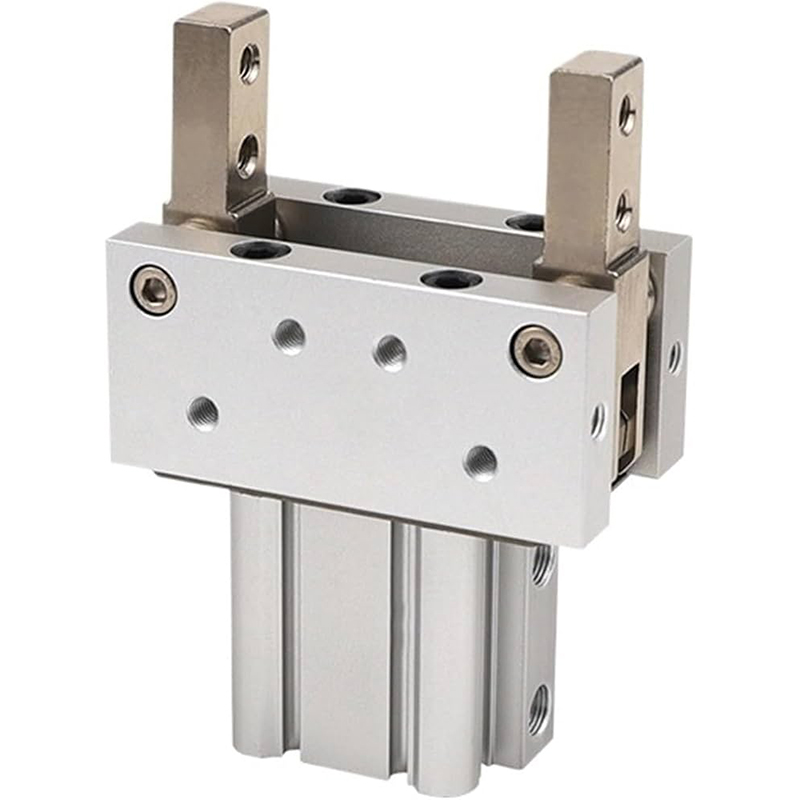

     سلسلة SOLH MHT2 عبارة عن قابض زاوي محوري ثنائي الفك يتم تشغيله بواسطة وصلة تبديل. تشتمل الميزات الرائعة على آلية القفل الذاتي للتبديل، والقدرة على إيقاف التشغيل، وعزم الدوران العالي للغاية، وفتحات تركيب المستشعر ذات الجوانب الأربعة مع صلابة هيكلية عالية.

     مُحسَّن لربط قطع العمل الثقيلة ونقلها وتحديد موضعها مع متطلبات السلامة الصارمة ضد السقوط؛ القابض المفضل للحمل الثقيل للمحطات الآلية عالية المخاطر.

الهيكل الأساسي وميزات التصميم

     - مبدأ العمل: دفع وسحب الأسطوانة مدمج مع آلية تضخيم قوة وصلة التبديل. عند إغلاق الفكين، يصل المفتاح إلى وضع القفل في النقطة الميتة. يتم تضخيم قوة التثبيت من 3 إلى 5 مرات، ويمكن الحفاظ على قوة التثبيت ≥80% بشكل مستمر عند فقدان ضغط الهواء / قطع الهواء من أجل قفل ذاتي آمن وموثوق.

     - هيكل الجسم: هيكل مربع من الألومنيوم الصلب المؤكسد مع حلقة مغناطيسية مدمجة. تسمح أربعة أخاديد تثبيت (أعلى/أسفل/يسار/يمين) بالتجميع المباشر للمفاتيح المغناطيسية من سلسلة M9B / A93 بدون زوايا ميتة لتخطيط المستشعر.

     - نوع العملية: مزدوج التمثيل (الإصدار القياسي D / الإصدار الخفيف المحدث من DZ). قفل الفكين في وضع مغلق؛ يعمل دفع الأسطوانة على إعادة ضبط الفكين من أجل عملية الفتح.

     - مواصفات المواد: أسطوانة ألومنيوم مؤكسدة صلبة، وفكوك فولاذية عالية القوة، ومجموعة وصلات مقاومة للتآكل. صلابة عالية، عمر خدمة طويل، تشغيل بدون زيت بدون صيانة.

     - تركيب مرن: تدعم فتحات التثبيت المتعددة التثبيت المحوري والطولي والأفقي، وهي مناسبة لتخطيط المعدات المحصورة المدمجة.

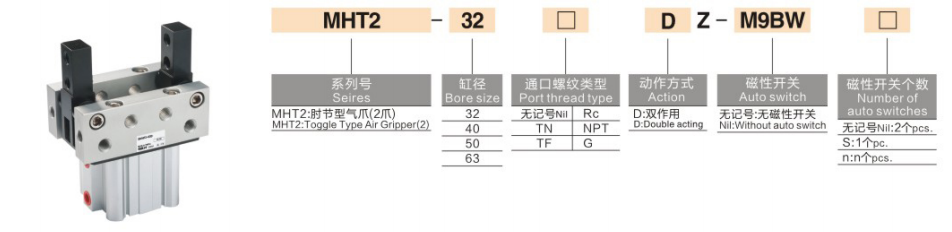

قاعدة ترميز النموذج الكاملة

 1. مثال النموذج: MHT2-50DZ-M9BW

  2. أمثلة مرجعية للترتيب القياسي

     - MHT2-32D: تجويف 32، نموذج قاعدة قياسي مزدوج الفعل بدون مفتاح

     -- MHT2-63DZ-M9B: تجويف 63، نوع DZ محدث خفيف الوزن، فتحات مستشعر رباعية الجوانب، مزودة بمفتاح مغناطيسي M9B

المواصفات الفنية الأساسية العالمية (ضغط العرض 0.5 ميجا باسكال)

المزايا التنافسية الأساسية

  1. أداء قوي ضد السقوط ذاتي القفل

     -- تصميم قفل النقطة الميتة يحافظ على قوة التثبيت ≥80% بعد انقطاع إمداد الهواء أو فقدان الضغط. القضاء بشكل فعال على مخاطر سقوط قطع العمل لخطوط الإنتاج الآلية عالية السلامة.

  2. عزم تثبيت عالي للغاية للمهام الثقيلة

     -- أقصى عزم دوران يصل إلى 106 نيوتن · متر للطراز φ63، وهو قادر على إمساك قطع عمل ثقيلة بوزن 5 ~ 50 كجم، وهو ما يتجاوز بكثير القابضات المتوازية ذات حجم التجويف المكافئ.

  3. تخطيط مستشعر مرن 360 درجة

     - لا يوجد حاجز توجيه متكامل على الجسم الرئيسي؛ يمكن تركيب المفاتيح المغناطيسية على أربعة أسطح لتحقيق الكشف عن الموضع في جميع الاتجاهات، مما يجعلها مثالية لتجويف التثبيت الضيق.

  4. صلابة عالية وعمر خدمة ممتد

     - تدعم الفكوك المصنوعة من سبائك الفولاذ والوصلات المقاومة للتآكل أكثر من 5 ملايين دورة مستقرة، وتتكيف مع التشغيل المستمر عالي التردد والأحمال الثقيلة.

خيارات التركيب وسيناريوهات التطبيق النموذجية

  1. نماذج التركيب

     - التثبيت المحوري: الدفع والسحب الأفقي لنقل المواد في خط التجميع

     - التركيب الرأسي الطولي: محطات التحميل والتفريغ لأعلى ولأسفل

     - التركيب الجانبي الجانبي: التثبيت الجانبي للمحطات ذات المساحة المحدودة

  2. التطبيقات الصناعية النموذجية

     -- مكونات السيارة: أغطية المحرك، وأغطية علبة التروس، ومحاور العجلات

     - أتمتة الأدوات الآلية: الصب الثقيل والأجزاء المطروقة ومعالجة القوالب

     - النقل اللوجستي: نقل المنصات المعدنية والصناديق ومواد البراميل

     - محطات تحديد المواقع الآمنة: محطات علوية مضادة للسقوط، وتركيبات تثبيت آمنة لمعدات الضغط

مقارنة الاختيار: MHT2 Toggle Gripper VS MHZL2 VS MHL2

دليل الاختيار السريع المكون من 3 خطوات

  1. اختيار التجويف على أساس كتلة قطعة العمل

     - 32 ≥ 5 كجم ； 40 = 5 ~ 15 كجم ； 50 = 15 ~ 30 كجم ； 63 = 30 ~ 50 كجم. احتفظ بحد أدنى 30٪ من هامش أمان الحمل.

  2. التحقق من زاوية التأرجح

     -- أقصى زاوية للفتح: MHT2-32 تصل إلى 28 درجة، MHT2-63 تقتصر على 23 درجة. تأكد من الخلوص الكافي لأبعاد قطعة العمل المستهدفة.

  3. مطابقة التكوين

     - متطلبات التعليق على الموضع: اختر إصدار DZ خفيف الوزن + المفتاح المغناطيسي M9B لتركيب المستشعر بأربعة جوانب

     - التعامل مع النفقات العامة ذات الأمان العالي: قم بإعطاء الأولوية لـ MHT2 لميزة القفل الذاتي الفريدة التي يتم إيقاف تشغيلها

ملخص جملة واحدة

     يعتمد القابض الهوائي ذاتية القفل SOLH MHT2 على هيكل تضخيم قوة الربط في النقطة الميتة مع إمكانية التثبيت المضاد للسقوط، وتركيب مفتاح مغناطيسي من أربعة جوانب وصلابة عالية من السبائك، متوفر في متغيرات D / DZ، وقابض أمان مثالي للخدمة الشاقة لقطع غيار السيارات، والصب وأتمتة تحميل / تفريغ أدوات الشغل الثقيلة.
