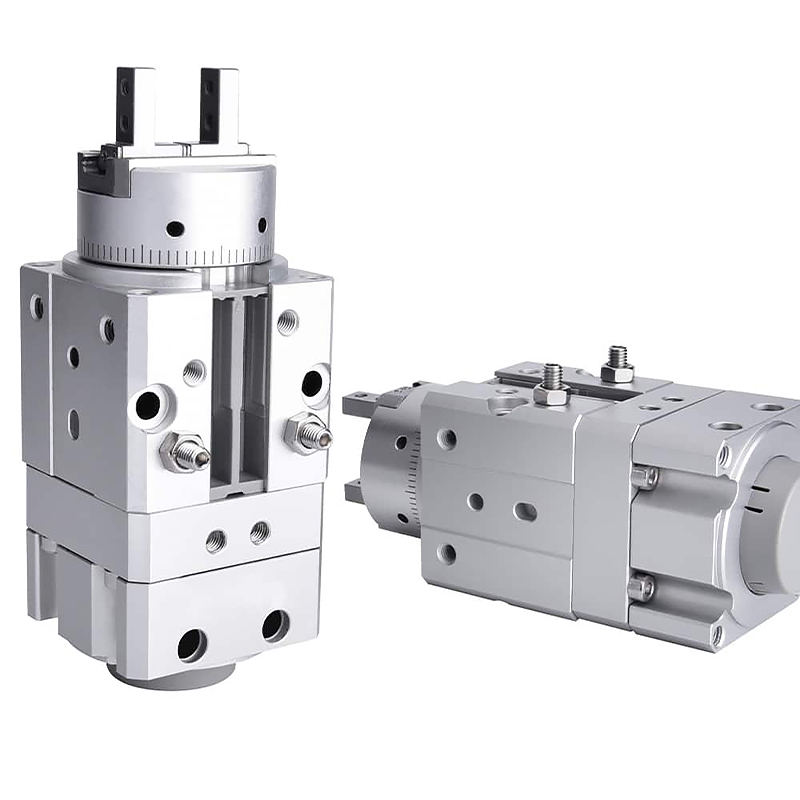

القابض الدوار المتكامل من سلسلة MRHQ (نوع الريشة، الكل في واحد، الإمساك والدوران)

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     سلسلة SOLH MRHQ عبارة عن مشغل متكامل يجمع بين الأسطوانة الدوارة من نوع الريشة والقابض المتوازي ثنائي الفك. المزايا الأساسية: هيكل متكامل مدمج للغاية، زوايا تأرجح قياسية 90 درجة / 180 درجة، تعديل دقيق للزاوية ± 10 درجة، تركيب عالمي في 5 اتجاهات، تشغيل عالي السرعة وعالي الدقة. إنه الحل المفضل لربط قطع العمل ذات الحمل الخفيف والمتوسط، والتقليب، وتغيير اتجاه خط النقل ومحطات الأماكن الضيقة. استبدل المجموعة المنفصلة من الطاولة الدوارة + القابض المنفصل لتبسيط التصميم الميكانيكي.

الهيكل الأساسي وميزات العمل

     - مبدأ التشغيل: وحدة دوارة ريشة مدمجة تدفع دوران عمود الإخراج، متطابقة مع القابض المتوازي المدمج. هيكل من قطعة واحدة بدون أقواس توصيل إضافية.

     - ميزة التكامل: تم تقصير الطول الإجمالي بنسبة 20% تقريبًا مقارنة بالطاولة الدوارة المنفصلة + مجموعة المقبض. تجنب تأرجح وسحب الأنابيب/الكابلات أثناء الدوران من أجل حركة أكثر سلاسة واستجابة أسرع.

     - تعديل زاوية التأرجح: الإصدارات القياسية 90 درجة و180 درجة. تتيح براغي التوقف الطرفية إمكانية الضبط الإجمالي بمقدار ±10° (±5° على كل طرف) لتلبية متطلبات تحديد المواقع متعددة الزوايا.

     - تركيب مرن: 5 وجوه تثبيت (وجهان طرفيان محوريان + 3 جوانب جانبية). تحديد موقع الرؤساء في فتحات الدبوس العلوية/السفلية والجانبية للتمركز السريع والتجميع السهل.

     - المادة والمتانة: هيكل من الألومنيوم الصلب المؤكسد، وأختام ريشة مقاومة للاهتراء، وفكين من الفولاذ المقاوم للصدأ. عمر الخدمة الميكانيكية ≥5 مليون دورة، مستقر للخطوط الآلية عالية التردد.

     -- توافق المستشعر: المصنع مزود بحلقة مغناطيسية. يدعم ما يصل إلى أربعة مفاتيح مغناطيسية: اثنان للكشف عن الحد الدوار واثنان للتعليقات المفتوحة/المغلقة للفك لتحقيق التحكم الكامل في موضع الحلقة المغلقة.

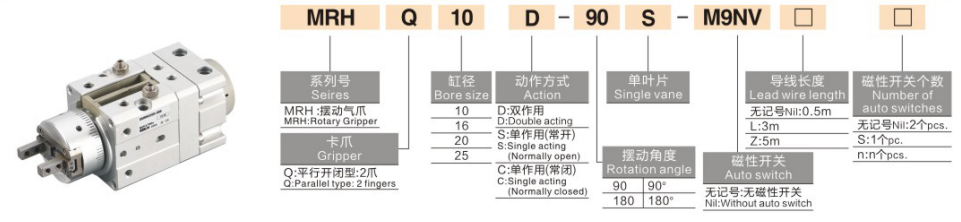

قاعدة ترميز النموذج الكاملة

 1. مثال على النموذج: MRHQ16D-90S-M9B

  2. أمثلة مرجعية للترتيب القياسي

     -- MRHQ10D-90S: تجويف 10، فك مزدوج الفعل، دوران 90 درجة، وحدة دوارة ريشة واحدة، بدون مفتاح

     -- MRHQ25D-180S-M9BW: التجويف 25، تأرجح 180 درجة، مزود بمفتاح مغناطيسي M9BW

المواصفات الفنية الأساسية العالمية (ضغط الاختبار: 0.5 ميجا باسكال)

المزايا التنافسية الأساسية

  1. هيكل مدمج الكل في واحد، موفر للمساحة وحركة مستقرة

     -- تعمل وظيفة الإمساك والدوران معًا على تقليل البعد الإجمالي، وتمنع سحب الكابل/الأنابيب أثناء الدوران، وهي مثالية لتجويف المعدات الضيقة.

  2. تأرجح قياسي 90 درجة / 180 درجة مع ضبط زاوية دقيق

     - نطاق دوران قابل للتعديل ± 10 درجات، مناسب لقلب قطع العمل ونقل الاتجاه وعمليات تحديد المواقع متعددة الزوايا.

  3. تركيب 5 اتجاهات + هيكل تحديد موقع دقيق

     - التثبيت المحوري والجانبي متعدد الاتجاهات، وتحديد موقع الرؤوس وفتحات الدبوس، مما يعمل على تبسيط عملية التمركز وتقصير وقت التشغيل.

  4. التردد العالي والدقة العالية للأحمال الخفيفة والمتوسطة

     - دقة تكرار الفك ±0.01 مم، دوران الفك يصل إلى 180 سم في الدقيقة؛ مصممة لقطع العمل التي تتراوح من 0.1 إلى 5 كجم.

  5. مراقبة أجهزة الاستشعار متعددة النقاط لتعشيق PLC

     - يمكن تركيب ما يصل إلى أربعة مفاتيح مغناطيسية لمراقبة مواضع الحد الدوار وحالة الفتح/الإغلاق للفك في الوقت نفسه للتحكم التسلسلي الآلي.

طرق التركيب والتطبيقات الصناعية النموذجية

  1. خيارات التركيب

     - التركيب الأفقي المحوري: تغيير اتجاه قطعة العمل على خطوط التجميع

     - التثبيت الرأسي الطولي: التحميل من أعلى إلى أسفل بالإضافة إلى إجراء دوران لأدوات الآلة

     - التثبيت الجانبي الجانبي: الإمساك الجانبي والقلب في المحطات المحصورة

  2. سيناريوهات التطبيق النموذجية

     - 3C والإلكترونيات: الإمساك بأغطية الهاتف وقلبها وأغطية البطاريات والمكونات الدقيقة المصغرة

     - مكونات السيارات: نقل الأجزاء البلاستيكية الداخلية والعناصر المطاطية والمسبوكات الصغيرة

     - التعبئة والتغليف والخدمات اللوجستية: تغيير الاتجاه للصناديق الصغيرة والمنصات النقالة والمواد المعبأة

     - الأتمتة العامة: تبديل المحطة، دوران قطعة العمل 180 درجة وتجميع تحديد المواقع

دليل الاختيار السريع المكون من 3 خطوات

  1. اختيار التجويف على أساس كتلة قطعة العمل

     -- 10 ≥ 1 كجم ； 16 = 1 ~ 2 كجم ； 20 = 2 ~ 3 كجم ； 25 = 3 ~ 5 كجم. الحفاظ على الحد الأدنى من هامش الأمان بنسبة 30%.

  2. تأكيد زاوية التأرجح

     - حدد 90S لدوران 90 درجة؛ حدد 180S للتقليب 180 درجة. اختر MRHQ إذا كان الضبط الدقيق لشوط الدوران مطلوبًا.

  3. مطابقة التكوين

     - التحكم في موضع الحلقة المغلقة: قم بتركيب أربعة مفاتيح مغناطيسية من سلسلة M9 لمراقبة حالة الدوران والفك.

     - تخطيط التثبيت المحدود: قم بإعطاء الأولوية لنموذج MRHQ المتكامل بدلاً من الطاولة الدوارة المقسمة + مجموعة القابض.

ملخص جملة واحدة

     يجمع القابض الدوار المتكامل من نوع SOLH MRHQ بين تثبيت الفك المتوازي والدوران الدوار في وحدة مدمجة واحدة مع زاوية تأرجح قياسية قابلة للتعديل 90 درجة/180 درجة، وتركيب في 5 اتجاهات وتوافق مع أجهزة الاستشعار المتعددة؛ حل مثالي للحمل الخفيف والمتوسط ​​لتقليب قطع العمل، والتحميل/التفريغ، ونقل الاتجاه على خطوط الإنتاج الآلية ذات المساحة الضيقة.
