العلامة التجارية: SOLH من Richge Technology

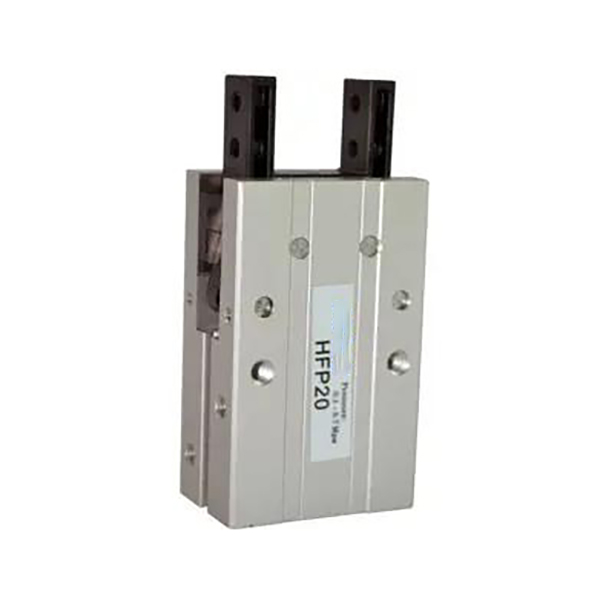

تعتمد سلسلة SOLH HFP ناقل الحركة الميكانيكي للفتح والإغلاق المتوازي ثنائي الفك. نقاط القوة الأساسية: آلية رافعة بسيطة بسعر تنافسي، وأداء تثبيت مستقر، وتركيب عالمي ثلاثي الجوانب، ومغناطيس مثبت مسبقًا في المصنع، وعمر خدمة طويل مقاوم للتآكل. إنه الحل الاقتصادي المتوازي السائد لمحطات التحميل/التفريغ عالية التردد ذات الحمل الخفيف والمحطات الآلية الحساسة للتكلفة.
- مبدأ العمل: يقوم المكبس بدفع مجموعة الرافعة لتحريك الفكين للحركة المتوازية. محرك رافعة ميكانيكي خالص، ومكونات أقل، وتكلفة صيانة منخفضة.
- خاصية القوة: يتم تثبيت الفكين عند تمديد المكبس وإطلاقه عند التراجع. قوة التثبيت أعلى بنسبة 20% إلى 30% من قوة الفتح من أجل حمل أكثر أمانًا لقطع العمل.
- الثبات والدقة: سطح اتصال كبير بين الفكين والجسم الرئيسي يقلل من الاهتزاز ويحسن دقة التثبيت. تعمل الألواح الفاصلة المعدنية على عزل أسطح الاحتكاك لتقليل التآكل وإطالة عمر الخدمة.
- تركيب مرن: ثلاثة وجوه تثبيت (جانبية / سفلية / خلفية). تدعم أخاديد المستشعر المدمجة تركيب المفتاح المغناطيسي المباشر بدون أقواس إضافية.
- المادة والمتانة: جسم من الألومنيوم الصلب المؤكسد، وأجزاء رافعة مقاومة للاهتراء، وفكين من الفولاذ المقاوم للصدأ. عمر الدورة الميكانيكية ≥5 مليون مرة، مناسب للتشغيل الآلي المستمر عالي التردد.

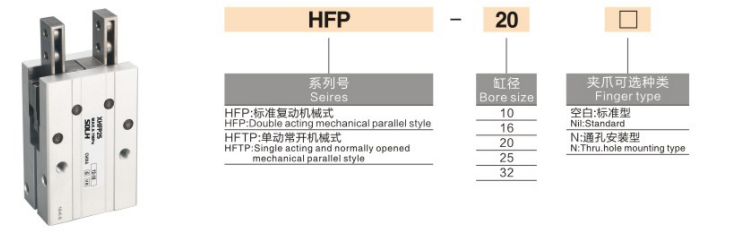

1. مثال النموذج: HFP20+2CS1-G
|
شريحة |
شفرة |
تعريف |
| HFP |
كود السلسلة |
القابض الهوائي المتوازي من نوع الرافعة |
|
20 |
حجم التجويف (مم) |
10 / 16 / 20 / 25 / 32 |
|
N |
خيار التركيب |
فارغ = التركيب القياسي؛ N = التركيب من خلال الفتحة |
| +2CS1-G |
التبديل المغناطيسي |
مغناطيس مدمج، متطابق مع مفاتيح موضع سلسلة CS1-G |
2. أمثلة مرجعية للترتيب القياسي
- HFP16: تجويف 16، نموذج أساسي مزدوج الفعل بدون مفتاح
- HFP25N: التجويف 25، نسخة التركيب من خلال الفتحة
-- HFP32+2CS1-G: تجويف 32، مزود بمفتاحين مغناطيسيين CS1-G
|
عنصر المعلمة |
HFP10 |
HFP16 |
HFP20 |
HFP25 |
HFP32 |
| تتحمل (مم) |
10 |
16 |
20 |
25 |
32 |
| قوة التثبيت (N@0.5MPa) |
30 |
55 |
95 |
95 |
220 |
| شوط فتح الفك (مم) |
10 |
14 |
18 |
22 |
26 |
| الحد الأقصى المسموح به للإمساك (مم) |
30 |
40 |
60 |
70 |
90 |
| ضغط التشغيل (ميغاباسكال) |
0.2~0.7 (موصى به: 0.4~0.5) |
|
|
|
|
| درجة الحرارة المحيطة |
-10 ~ +70 درجة مئوية |
|
|
|
|
| تشحيم |
اسطوانة خالية من الزيت. صيانة الشحوم الدورية اللازمة لمفاصل الرافعة |
|
|
|
|
| الحد الأقصى لتردد التشغيل (CPM) |
180 |
180 |
180 |
120 |
120 |
| الوزن الصافي (ز) |
110 |
200 |
350 |
580 |
950 |
| موضوع منفذ الهواء |
م5×0.8 |
م5×0.8 |
آر سي 1/8 |
آر سي 1/8 |
آر سي 1/8 |
1. هيكل رافعة ممتاز لأداء التكلفة
- ناقل الحركة الميكانيكي البسيط يقلل من عدد الأجزاء. الأداء قريب من المقابض المتوازية المتطورة بينما يصل السعر فقط إلى 1/2 ~ 2/3 من نماذج نوع السكك الحديدية.
2. قوة التثبيت العالية تعزز السلامة
- قوة التثبيت أثناء التمديد أكبر بنسبة 20% إلى 30% من قوة التحرير، مما يقلل من خطر انزلاق قطعة العمل تحت ظروف الحمل الخفيف.
3. تركيب عالمي ثلاثي الاتجاه
- فتحات التثبيت متوفرة على الوجه الجانبي والسفلي والخلفي، وتدعم التجميع الأفقي والرأسي والجانبي لسهولة التشغيل في الموقع.
4. مغناطيس مدمج، جاهز لتركيب أجهزة الاستشعار
- مغناطيس دائم مدمج كمعيار قياسي. أخاديد منزلقة محفوظة في الجسم لمفاتيح CS1-G؛ لا حاجة إلى أقواس تثبيت إضافية.
5. تصميم مقاوم للاهتراء لتشغيل دورة عالية
-- تعمل الفواصل المعدنية المضادة للاحتكاك على تقليل تآكل المكونات، مما يوفر فترة خدمة طويلة لخطوط الإنتاج الآلية المستمرة.
1. خيارات التركيب
- التركيب الجانبي: تثبيت أفقي لتحميل/تفريغ خط التجميع
- التثبيت السفلي: الرفع العمودي لقولبة الحقن واختيار الأدوات الآلية ومكانها
- التركيب الخلفي: الإمساك الجانبي للمحطات الضيقة المحصورة
3. سيناريوهات التطبيق النموذجية
-- 3C والإلكترونيات: الإمساك بالمكونات البلاستيكية المصغرة وأجزاء الأجهزة وأغطية البطاريات
- مكونات السيارات: نقل أجزاء الختم الصغيرة والعناصر المطاطية والديكورات الداخلية
- التعبئة والتغليف والخدمات اللوجستية: انتقاء الكراتين الصغيرة والأكياس البلاستيكية والمنصات المصغرة
- الأتمتة العامة: تثبيت موقع المحطة والتعامل الترددي عالي التردد
|
عنصر المقارنة |
HFP رافعة متوازية القابض |
HFY المحورية القابض المتوازي |
MHZ2 القابض الموازي للدليل الخطي |
| القوة الأساسية |
تكلفة منخفضة، قوة تثبيت عالية، تركيب ثلاثي الجوانب |
رفيع للغاية وخفيف الوزن وصغير الحجم ليناسب التجويف الصغير |
دقة عالية، صلابة عالية، قدرة تحميل ثقيلة |
| آلية القيادة |
ربط الرافعة الميكانيكية |
وصلة الروك المحورية |
رف وترس دليل خطي دقيق |
| مستوى قوة التثبيت |
متوسطة (30 ~ 220N) |
منخفض (20 ~ 100 نيوتن) |
عالية (50 ~ 500N) |
| الحمل المناسب |
0.5 ~ 5 كجم حمولة خفيفة ومتوسطة |
0.2 ~ 2 كجم حمولة خفيفة |
1 ~ 15 كجم حمولة متوسطة وثقيلة |
| مستوى التكلفة |
منخفض (الخيار الاقتصادي الأول) |
منخفض (حمل خفيف رفيع جدًا) |
متوسطة (الدقة مخصصة) |
| أفضل سيناريو |
محطات تحميل خفيفة ومتوسطة عالية التردد حساسة للميزانية |
مساحة ارتفاع محدودة، قطع عمل صغيرة خفيفة للغاية |
التجميع الدقيق، الروبوت EOAT، طلب الحمل المضاد للإزاحة |
1. اختيار التجويف على أساس كتلة قطعة العمل
- 10 ≥1 كجم ； 16 = 1 ~ 2 كجم ； 20 = 2 ~ 3 كجم ； 25 = 3 ~ 5 كجم ； 32 = 5 ~ 8 كجم. هامش أمان احتياطي ≥30%.
2. التحقق من السكتة الدماغية
- تأكد من تحرك الفك ≥ البعد الخارجي لقطعة العمل بالإضافة إلى خلوص لا يقل عن 2 مم لتجنب التداخل الميكانيكي.
3. مطابقة التكوين
- تعشيق الإشارة التلقائي: قم بتجهيز مفتاحين مغناطيسيين CS1-G للكشف عن حالة الفتح والإغلاق.
- تخطيط المعدات المحصورة: يوفر التثبيت ثلاثي الجوانب HFP حلول تركيب مرنة.
تتميز القابض الهوائي المتوازي الاقتصادي من نوع الرافعة SOLH HFP بمحرك رافعة ميكانيكي مع قوة تثبيت أعلى، وتركيب عالمي ثلاثي الجوانب وحلقة مغناطيسية مدمجة، وحل مثالي منخفض التكلفة للحمل الخفيف والمتوسط للتردد العالي 3C، والتعبئة والتغليف ومحطات المناولة الآلية العامة الحساسة للتكلفة.
