العلامة التجارية: SOLH من Richge Technology

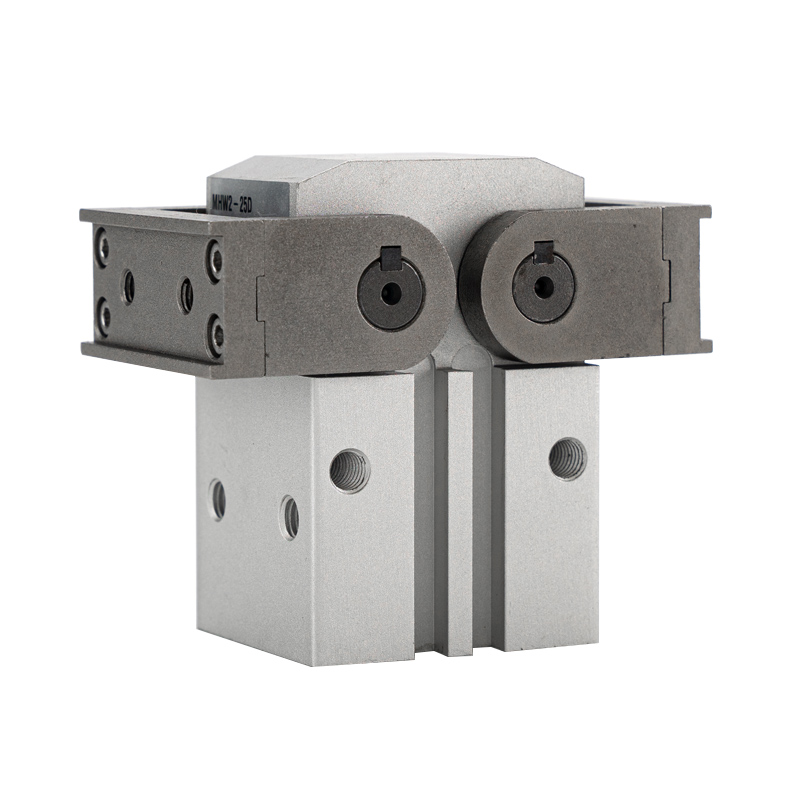

سلسلة SOLH MHW2 عبارة عن قابض متأرجح ثنائي الفك يتم تشغيله بالجريدة والترس مع زاوية فتح إجمالية تبلغ 180 درجة. نقاط القوة الأساسية: حركة متزامنة دقيقة للعتاد، وزاوية تأرجح واسعة للغاية تبلغ 180 درجة، ومخطط موفر للمساحة، وفتحات تركيب مستشعر من أربعة جوانب، وبنية متينة مقاومة للغبار. تم اعتماده على نطاق واسع لتقليب قطع العمل، والتحميل/التفريغ، وإمساك الأجزاء كبيرة الحجم ومحطات المساحة المحدودة، ويصبح الاختيار السائد لتطبيقات القابض المتأرجح ذات الزاوية الكبيرة.
- مبدأ العمل: تقوم الأسطوانة بدفع الحامل لتحريك الترس من أجل الدوران المتزامن؛ يتأرجح الفكين بشكل متناظر. يضمن ربط التروس تزامنًا ممتازًا، وقوة تثبيت موحدة دون انحراف الإزاحة.
-- خاصية التأرجح: يدور كل فك حتى 90 درجة، إجمالي الفتح الثنائي 180 درجة. تقف الفكوك المفتوحة بالكامل بشكل عمودي على جسم الأسطوانة، وتشغل الحد الأدنى من مساحة الإسقاط، وهي مثالية للتعامل مع المواد التي تتطلب تجنبًا ميكانيكيًا.
- تصميم الجسم: هيكل مربع من الألومنيوم الصلب المؤكسد مع حلقة مغناطيسية مدمجة. تدعم أخاديد المستشعر ذات الجوانب الأربعة (أعلى/أسفل/يسار/يمين) التركيب المباشر للمفاتيح المغناطيسية M9B / A93، وترتيب أجهزة الاستشعار غير المقيدة.
- المادة والحماية: أسطوانة أكسدة صلبة، وفكوك فولاذية عالية القوة وهيكل مانع للتسرب مقاوم للغبار. يمنع الخلوص الضيق دخول الأجسام الغريبة، والأداء المستقر في ظل ظروف ورشة العمل المتربة وعمر الخدمة الطويل.
- وضع التشغيل: التمثيل المزدوج (D). يدفع دفع الأسطوانة ثنائي الاتجاه دوران التروس للأمام/الخلف لتحقيق فتح وإغلاق الفك.

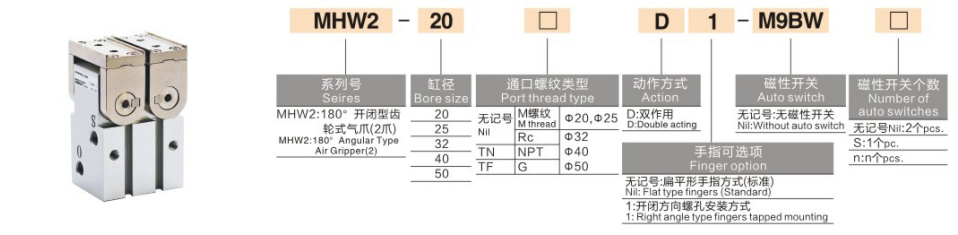

1. مثال النموذج: MHW2-32D-M9BW
|
شريحة |
شفرة |
تعريف |
| MHW2 |
كود السلسلة |
180 درجة رف وترس سوينغ القابض الهوائي |
|
32 |
حجم التجويف (مم) |
20 / 25 / 32 / 40 / 50 |
|
D |
وضع التشغيل |
D = التمثيل المزدوج القياسي |
| -M9BW |
خيار التبديل المغناطيسي |
اختياري، متطابق مع حلقة مغناطيسية مدمجة |
2. أمثلة مرجعية للترتيب القياسي
- MHW2-25D: تجويف 25، نموذج أساسي مزدوج الفعل بدون مفتاح مغناطيسي
-- MHW2-40D-M9B: التجويف 40، مزدوج المفعول ومجهز بمفتاح مغناطيسي M9B
|
عنصر المعلمة |
MHW2-20 |
MHW2-25 |
MHW2-32 |
MHW2-40 |
MHW2-50 |
| تتحمل (مم) |
20 |
25 |
32 |
40 |
50 |
| عزم الدوران (N・m) |
0.30 |
0.73 |
1.61 |
3.70 |
8.27 |
| زاوية تأرجح الفك الواحد |
90 درجة |
90 درجة |
90 درجة |
90 درجة |
90 درجة |
| نطاق ضغط التشغيل |
0.1 ~ 0.6 ميجا باسكال (موصى به: 0.4 ~ 0.5 ميجا باسكال) |
|
|
|
|
| درجة الحرارة المحيطة |
-10 ~ +60 درجة مئوية (0 ~ +60 درجة مئوية عند تركيبها بمفاتيح مغناطيسية) |
|
|
|
|
| تشحيم |
التشحيم الذاتي بدون زيت |
|
|
|
|
| الوزن الصافي (ز) |
300 |
510 |
905 |
2135 |
5100 |
| موضوع منفذ الهواء |
آر سي 1/8 |
آر سي 1/8 |
آر سي 1/8 |
آر سي 1/4 |
آر سي 1/4 |
| الحد الأقصى لتردد التشغيل (CPM) |
60 |
60 |
30 |
30 |
30 |
1. زاوية تأرجح واسعة للغاية 180 درجة واستخدام ممتاز للمساحة
- يقف الفكان عموديًا على الجسم عند الفتح الكامل، ولا يشغل سوى المساحة المتوقعة للأسطوانة، وهو مناسب للمحطات الضيقة والعمليات التي تتطلب تجنب قطع العمل وحركة التقليب.
2. ناقل حركة متزامن عالي الدقة
- محرك شبكي للجريدة والترس، خطأ متزامن ≥0.1 درجة، تثبيت متماثل متوازن، يمنع بشكل فعال انزلاق قطعة العمل الناتجة عن القوة الأحادية.
3. تخطيط مستشعر مرن 360 درجة
- يمكن تركيب المفاتيح المغناطيسية على أربعة أسطح للجسم لتحقيق مراقبة موضعية في جميع الاتجاهات، والتركيب والتشغيل المريح لأي اتجاه تركيب.
4. هيكل مقاوم للغبار للبيئة القاسية
- الختم الأمثل والفجوة الداخلية الصغيرة تمنع دخول الغبار. عمر الخدمة الميكانيكية ≥5 مليون دورة، مستقر لخطوط الإنتاج الآلية ذات الدورة العالية على المدى الطويل.
1. خيارات التركيب
- التثبيت الأفقي المحوري: التثبيت الأفقي لتحميل وتفريغ خط التجميع
- التركيب الرأسي الطولي: الرفع الرأسي لمحطات تقليب قطع العمل
- التثبيت الجانبي الجانبي: تثبيت جانبي لمساحة المعدات الضيقة والمحصورة
2. سيناريوهات التطبيق النموذجية
- الإلكترونيات والأجهزة المنزلية: إمساك وقلب العلب والألواح والمكونات كبيرة الحجم
- قطع غيار السيارات: نقل علب المصابيح والديكورات الداخلية والمسبوكات الصغيرة
- الخدمات اللوجستية والتعبئة والتغليف: مناولة الصناديق والمنصات والمواد ذات البراميل
- أتمتة الماكينات والحقن: انتقاء قطع العمل الكبيرة من الأدوات الآلية وآلات التشكيل
| عنصر المقارنة |
MHW2 جير 180 درجة سوينغ القابض |
MHY2 كام 180 درجة سوينغ القابض |
MHT2 تبديل القابض ذاتي القفل |
| المزايا الأساسية |
زاوية تأرجح واسعة، تزامن عالي، توفير المساحة |
خفيف للغاية وصغير الحجم وفعال من حيث التكلفة للتجويف الصغير |
عقد إيقاف التشغيل، عزم دوران عالي جدًا للحمل الثقيل |
| آلية القيادة |
معدات الرف والجناح |
ربط كام |
تبديل الارتباط المشترك |
| إجمالي زاوية التأرجح |
ثنائية 180 درجة (90 درجة لكل فك) |
ثنائية 180 درجة (90 درجة لكل فك) |
تقريبا. تأرجح محوري 30 درجة |
| قفل ذاتي لفقدان الطاقة |
❌لا توجد وظيفة القفل |
❌لا توجد وظيفة القفل |
✅ الحفاظ على المشبك الميكانيكي ذاتي القفل |
| تغطية تتحمل |
φ20 ~ 50 |
φ10 ~ 25 |
φ32 ~ 63 |
| الحمل المناسب |
1 ~ 20 كجم حمولة متوسطة |
0.5 ~ 5 كجم حمولة خفيفة |
5 ~ 50 كجم حمولة ثقيلة |
| مستوى التكلفة |
أداء متوسط وجيد من حيث التكلفة |
منخفض، ويفضل للتجويف الصغير |
نموذج متوسط الارتفاع ومخصص للخدمة الشاقة |
| أفضل تطبيق |
تحميل متوسط، زاوية تأرجح كبيرة، مساحة تركيب محدودة |
حمل خفيف صغير الحجم، مشاريع حساسة للميزانية |
قطع عمل ثقيلة مع متطلبات أمان صارمة ضد السقوط |
1. اختيار التجويف على أساس كتلة قطعة العمل
- 20 ≥ 3 كجم ； 25 = 3 ~ 5 كجم ； 32 = 5 ~ 10 كجم ； 40 = 10 ~ 15 كجم ； 50 = 15 ~ 20 كجم. احتياطي ≥30% من هامش أمان الحمل.
2. التحقق من زاوية التأرجح
- زاوية تأرجح الفك الواحد القياسية 90 درجة، الفتح الإجمالي 180 درجة. تأكد من الخلوص الكافي لاستيعاب أبعاد قطعة العمل وتجنب السفر.
3. مطابقة التكوين
- ردود فعل إشارة الموضع: استخدم فتحات التثبيت ذات الجوانب الأربعة مع المفاتيح المغناطيسية من سلسلة M9B للتخطيط المرن بغض النظر عن اتجاه التثبيت.
- بيئة ورشة العمل المتربة: قم بإعطاء الأولوية لـ MHW2 نظرًا لهيكل الغلق الفائق المقاوم للغبار.
SOLH MHW2 القابض الهوائي المتأرجح 180 درجة يعتمد ناقل الحركة المتزامن مع تركيب مفتاح مغناطيسي من أربعة جوانب وختم مقاوم للغبار، مما يدعم تقليب قطع العمل ذات الحمل المتوسط ومعالجة المواد؛ قابض متأرجح مثالي موفر للمساحة لمحطات التعبئة والتغليف والسيارات والأتمتة العامة في الأماكن الضيقة.
