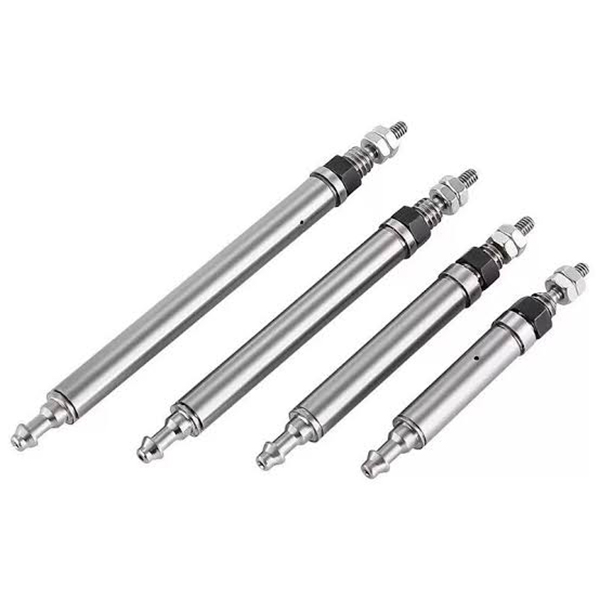

سلسلة SOLH CJ1 عبارة عن أسطوانات صغيرة جدًا من نوع الدبوس مفردة / مزدوجة التمثيل. المزايا الأساسية: مخطط صغير الحجم للغاية، وبنية خفيفة الوزن، ودفع منخفض للإنتاج، واستجابة سريعة. مصممة للقيادة الدقيقة في الأماكن الضيقة، ومهام الدفع والسحب ذات الأحمال الصغيرة، والمحطات المصغرة للإلكترونيات والأتمتة 3C. إنه المحرك الأساسي لتطبيقات الأتمتة الدقيقة.
- أنواع المحركات: التمثيل الفردي (عودة الزنبرك) والتمثيل المزدوج. خيارات التجويف: φ2.5 (التمثيل الفردي حصريًا)؛ φ4 (متوفر للتمثيل الفردي/المزدوج).
- الخصائص الهيكلية: جسم مستدير، قضيب مكبس رفيع، لا توجد وسادة مدمجة، تركيب خيط طرفي أساسي. φ4 قطر الجسم الخارجي للطراز 4 مم فقط، والوزن الصافي منخفض يصل إلى عدة جرامات.
- الأداء الديناميكي: يتيح الهيكل الخالي من الوسائد الاستجابة السريعة للمكبس. سرعة التشغيل: 50~500 مم/ثانية، مناسبة لحركات السكتة الدماغية عالية التردد.
- المادة والختم: هيكل من الألومنيوم الصلب المؤكسد، ومكونات ختم NBR، وتصميم خالٍ من الزيوت، ومتوافق مع بيئات ورشة العمل النظيفة أو الزيتية قليلاً.
- تركيب مرن: إصدار أساسي مزود بخيوط على كلا الطرفين للتثبيت المحوري. يمكن تعديل اتجاه المنفذ على رأس جانب القضيب بمقدار ±90 درجة، وهو مناسب لتوجيه الأنابيب في التخطيطات الضيقة.

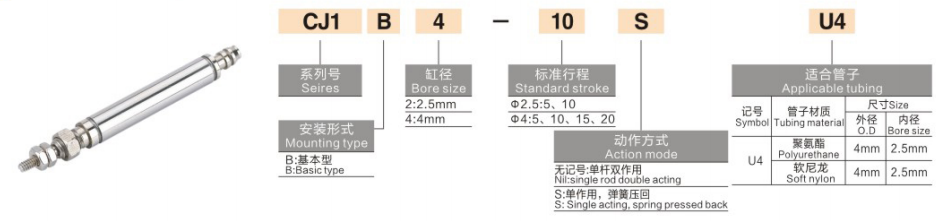

1. مثال النموذج: CJ1B4-10SU4
|
شريحة |
شفرة |
تعريف |
| CJ1 |
كود السلسلة |
سلسلة اسطوانة دبوس مصغرة |
|
B |
نوع الجسم |
النوع الأساسي، خيط خارجي على جانب القضيب |
|
4 |
حجم التجويف (مم) |
φ2.5 (تمثيل فردي فقط)؛ φ4 (تمثيل فردي/مزدوج) |
|
10 |
السكتة الدماغية القياسية (مم) |
φ2.5: 5 / 10 φ4: 5 / 10 / 15 / 20 |
|
S |
لاحقة وضع العمل |
S = التمثيل الفردي (عودة الربيع)؛ فارغ = التمثيل المزدوج |
| U4 |
مواصفات الأنابيب |
التكيف مع أنابيب PU OD 4 مم (ID 2.5 مم) |
2. أمثلة مرجعية للترتيب القياسي
-- CJ1B2-10SU4: التجويف 2.5، الشوط 10، إرجاع زنبركي أحادي الفعل
-- CJ1B4-15U4: التجويف 4، الشوط 15، الفعل المزدوج
-- CJ1B4-5SU4: تجويف 4، شوط 5، إرجاع زنبركي أحادي الفعل
|
عنصر المعلمة |
φ2.5 التمثيل الفردي |
φ4 التمثيل الفردي |
φ4 التمثيل المزدوج |
| تتحمل (مم) |
2.5 |
4 |
4 |
| السكتة الدماغية القياسية (مم) |
5، 10 |
5، 10، 15، 20 |
5، 10، 15، 20 |
| ضغط التشغيل (ميغاباسكال) |
0.3~0.7 |
0.3~0.7 |
0.2~0.7 |
| التوجه @ 0.5MPa (شمال) |
تمديد: 1.13؛ التراجع: 0.64 |
تمديد: 3.04؛ التراجع: 1.47 |
تمديد/سحب:6.3 |
| قوة إعادة ضبط الزنبرك (N) |
0.4 |
0.8 |
— |
| أقصى سرعة للمكبس (مم/ثانية) |
500 |
500 |
500 |
| درجة الحرارة المحيطة |
-10 ~ +70 درجة مئوية (لا يوجد جليد داخل الأنابيب) |
|
|
| تقريبا. الوزن الصافي (ز) |
~2 |
~3 |
~3.5 |
| اتصال الهواء |
لأنابيب البولي يوريثين OD4 |
|
|
1. بصمة صغيرة للغاية لمساحة تركيب ضيقة
-- الحد الأدنى للتجويف φ2.5، وقطر الجسم الخارجي φ4، والوزن 2~3.5 جم فقط، ويمكن دمجه بسهولة في تخطيطات المعدات فائقة الصغر.
2. القيادة الخطية ذات الدقة المنخفضة
- يتراوح دفع الخرج من 0.64 إلى 6.3 نيوتن عند 0.5 ميجا باسكال، وهو مثالي للأحمال الصغيرة التي يقل وزنها عن 100 جرام، ويتجنب الضرر الناتج عن قطع العمل الصغيرة الحساسة.
3. الاستجابة السريعة عالية التردد
- يوفر الهيكل الخالي من الوسائد تشغيلًا سريعًا، ويدعم ≥300 دورة في الدقيقة تشغيل قصير الشوط لتعزيز كفاءة الإنتاج.
4. عملية خالية من الزيت وعمر خدمة طويل
- نظام الختم NBR يدعم الهواء المضغوط الخالي من الزيت لبيئات الإنتاج النظيفة. عمر الخدمة الميكانيكية ≥3 مليون دورة.
5. اتجاه المنفذ قابل للتعديل والتجميع البسيط
- منفذ هوائي على جانب القضيب قابل للدوران ±90 درجة. تسمح الخيوط الخارجية مزدوجة الأطراف بالقفل المحوري المباشر بدون أقواس تثبيت إضافية، مما يبسط عملية التشغيل في الموقع.
1. نماذج التركيب
- تركيب الخيط المحوري: قم بتثبيت كلا الطرفين مباشرة على المعدات لحركة الدفع والسحب المستقيمة
- تركيب الدعامة الجانبية: دعامة مصغرة اختيارية للتركيب الجانبي، مناسبة للقيادة المتأرجحة أو الجانبية
2. سيناريوهات التطبيق النموذجية
- 3C والإلكترونيات: اختبار متانة زر الهاتف المحمول، وتثبيت الأجزاء البلاستيكية الدقيقة، وإخراج الرقاقة وتحديد موضعها
- الأجهزة الدقيقة: تبديل الصمام الصغير، وتحديد موضع الألياف الضوئية، وآليات الضبط الدقيقة
-- الأتمتة العامة: تحميل/تفريغ المكونات الدقيقة، تقشير الملصقات خفيف الوزن، تشغيل الرقصة المصغرة
- المعدات الطبية: حركة تلسكوبية للأدوات الصغيرة، ودفع السوائل الدقيقة، وتجميعات تحديد المواقع بدقة
1. اختيار التجويف على أساس الحمولة
- φ2.5 للحمل 50 جم ；φ4 للحمل 50 ~ 100 جم. احتياطي الحد الأدنى من هامش الأمان بنسبة 50٪ بسبب خصائص الدفع المنخفضة.
2. تأكيد السكتة الدماغية
- حدد السكتة الدماغية وفقًا لمسافة السفر المطلوبة؛ إعطاء الأولوية للسكتات الدماغية الأقصر لتشغيل مستقر عالي التردد.
3. اختيار وضع العمل
- التمثيل الفردي (مع اللاحقة S): الدفع/السحب أحادي الاتجاه مع إعادة ضبط الزنبرك لتصميم آمن عند انقطاع التيار الكهربائي
- التمثيل المزدوج: قيادة خطية دقيقة ثنائية الاتجاه دون زنبرك رجعي
تتوفر أسطوانة هوائية ذات دبوس صغير جدًا SOLH CJ1 في إرجاع زنبركي فردي ومتغيرات مزدوجة الفعل مع تجويف φ2.5 / φ4، وتصميم مضغوط خفيف الوزن للغاية واتجاه منفذ هوائي قابل للتعديل، مما يوفر حركة خطية دقيقة منخفضة الدفع، ومعتمدة على نطاق واسع لاختبار 3C، والأدوات الدقيقة ومعدات التشغيل الآلي المصغرة الطبية.
