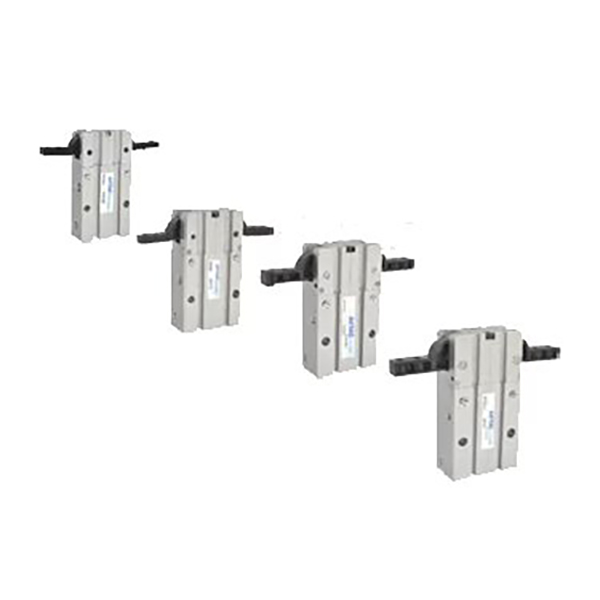

القابض الهوائي ذو الفتح الواسع من النوع المحوري 180 درجة من سلسلة HFR

العلامة التجارية: SOLH من Richge Technology

نظرة عامة على المنتج

     سلسلة SOLH HFR عبارة عن قابض هوائي ذو فتحة واسعة بزاوية 180 درجة وفكين يتم تشغيله بواسطة وصلة محورية. نقاط القوة الأساسية: فتحة فك كاملة بزاوية 180 درجة للحصول على أقصى قدر من الخلوص، وقدرة ممتازة على التجنب الميكانيكي، وثلاثة أسطح تثبيت عالمية، وهيكل متكامل مقاوم للغبار ومغناطيس دائم مثبت مسبقًا. إنه خيار المشغل الرئيسي لمحطات التحميل الخفيف التي تتطلب خلوصًا كبيرًا للتأرجح للتخلص من تداخل الالتقاط والمكان وإمساك قطع العمل واسعة النطاق.

الهيكل الأساسي وميزات العمل

     - مبدأ التشغيل: يقوم المكبس بدفع مجموعة الوصلة المحورية لقيادة الفكين من أجل الحركة الدورانية. تصل زاوية تأرجح الفك الواحد إلى 90 درجة، ويشكل الفكان خطًا مستقيمًا عند فتحهما بالكامل لزيادة مساحة التجنب إلى أقصى حد.

     - خاصية العمل: التمثيل المزدوج كمعيار قياسي؛ إمدادات الهواء لقط، والهواء العكسي للفتح. أقصى زاوية مفتوحة 180 درجة ± 2 درجة، زاوية الإغلاق الزائد -2 درجة ~ -5 درجة لتحديد موضع ثابت.

     - الحماية من الغبار والتآكل: هيكل محسّن مقاوم للغبار في قسم الفك للبيئات المتربة. تعمل الألواح الفاصلة المعدنية على عزل أسطح الاحتكاك لتقليل التآكل وإطالة عمر الخدمة.

     - تركيب مرن: ثلاثة وجوه تثبيت (جانبية / سفلية / خلفية). يؤدي تحديد موقع فتحات الدبوس على القاعدة السفلية إلى تحسين دقة التجميع وتكرار اتساق تحديد الموضع.

     -- توافق المستشعر: مغناطيس دائم مجهز لجميع المواصفات. تدعم أخاديد المستشعر الدائرية الموجودة على الجدران الجانبية التثبيت المباشر للمفاتيح المغناطيسية CMSH/DMSH(S) بدون أقواس إضافية.

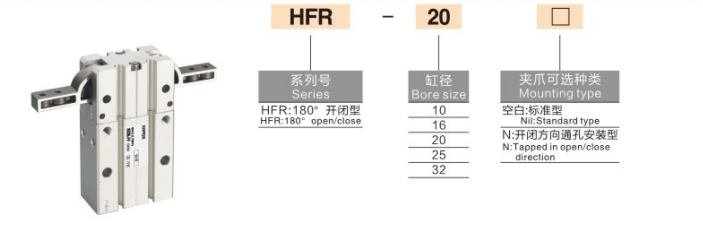

قاعدة ترميز النموذج الكاملة

   1. مثال النموذج: HFR20N+2CMSH

   2. أمثلة مرجعية للترتيب القياسي

     -- HFR16: تجويف 16، نموذج أساسي مزدوج الفعل بدون مفتاح مغناطيسي

     - HFR25N: التجويف 25، نسخة التركيب من خلال الفتحة

     -- HFR32+2CMSH: التجويف 32، مزود بمفتاحين مغناطيسيين CMSH

المواصفات الفنية الأساسية العالمية (التمثيل المزدوج @0.5MPa)

المزايا التنافسية الأساسية

   1. فتحة واسعة للغاية بزاوية 180 درجة لتجنب ميكانيكي كامل

     - يتم محاذاة الفكين في خط مستقيم عند السكتة الدماغية الكاملة، مما يوفر أقصى قدر من الخلوص لحل مشكلات تداخل قطعة العمل، وهو مثالي للتجويف العميق والتقاط المكونات ذات الفتحة الضيقة.

   2. هيكل الربط المحوري خفيف الوزن وفعال

     -- تصميم رابط مبسط يقلل من وزن الجسم بنسبة 15% مقارنة بالمقابض المتوازية المكافئة، استجابة سريعة مناسبة لدورات التحميل الخفيف عالية التردد.

   3. مقاوم للغبار ومقاوم للاهتراء لظروف ورشة العمل القاسية

     - يمنع ختم الفك الخاص دخول الحطام. تضمن الفواصل المعدنية المضادة للاحتكاك عمر الدورة ≥5 مليون مرة.

   4. تركيب ثلاثي الجوانب بالإضافة إلى تحديد موقع المسامير لسهولة التشغيل

     - تتيح فتحات التثبيت متعددة الاتجاهات مع دبابيس تحديد الموقع السفلية إمكانية التمركز السريع وتحديد موضع التكرار المتسق لتخطيط الأدوات المعقدة.

   5. مغناطيس مدمج، جاهز لتركيب أجهزة الاستشعار

     - يعمل المغناطيس الدائم المتكامل القياسي والأخاديد المنزلقة المخصصة على التخلص من تركيبات التثبيت الإضافية، مما يوفر تكلفة المكونات ووقت التجميع.

نماذج التركيب والتطبيقات الصناعية النموذجية

   1. خيارات التركيب

   - التركيب الجانبي: قبضة أفقية ذات فتحة واسعة لنقل قطع العمل ذات الحجم الكبير على خطوط التجميع

   - التثبيت السفلي: الرفع العمودي بالإضافة إلى حركة التجنب لقالب التجويف العميق واختيار الحاوية

   - التثبيت الخلفي: قبضة الخلوص الجانبي للمحطات المحصورة المعرضة للتداخل الميكانيكي

   2. سيناريوهات التطبيق النموذجية

     -- 3C والإلكترونيات: إطارات وسطية متحركة، وحجيرات للبطاريات، وأغطية بلاستيكية كبيرة

     - مكونات السيارة: نقل أغطية المصابيح والألواح الداخلية والأجزاء المطاطية الكبيرة

     - التعبئة والتغليف والخدمات اللوجستية: تجنب انتقاء الصناديق الكرتونية الكبيرة والمنصات والمواد المعبأة في أكياس

     -- الأتمتة العامة: محطات التحميل/التفريغ والدوران والتجميع التي تتطلب خلوصًا بمقدار 180 درجة

دليل الاختيار السريع المكون من 3 خطوات

   1. اختيار التجويف يعتمد على كتلة قطعة العمل وعزم الدوران

     - 10 ≥0.5 كجم ； 16 = 0.5 ~ 1 كجم ； 20 = 1 ~ 2 كجم ； 25 = 2 ~ 3 كجم ； 32 = 3 ~ 5 كجم. هامش أمان احتياطي ≥30%.

   2. تأكيد ضربة التأرجح

     -- اختر HFR إذا كان مطلوبًا تجنب الخلوص الكامل بمقدار 180 درجة؛ حدد MHW2 فقط إذا كان التثبيت واسع الزاوية دون تدخل شديد.

   3. مطابقة التكوين

     - التحكم في التعشيق PLC: قم بتثبيت مفتاحين CMSH لمراقبة حالة الفتح والإغلاق بالكامل.

     - متطلبات التركيب: الإصدار القياسي مع دبابيس تحديد الموضع لتحديد الموضع السفلي؛ حدد اللاحقة N للتثبيت من خلال الفتحة.

ملخص جملة واحدة

     يعتمد القابض الهوائي ذو الفتح الواسع 180 درجة من النوع المحوري SOLH HFR آلية تأرجح الربط مع إزالة الفك الكاملة 180 درجة، والتركيب ثلاثي الجوانب، والبنية المقاومة للغبار والمغناطيس المدمج؛ مشغل الحمل الخفيف المفضل لمحطات الالتقاط والمكان الآلية، التي تتطلب مساحة تجنب ميكانيكية كبيرة في 3C، ومعدات السيارات والتعبئة والتغليف.
